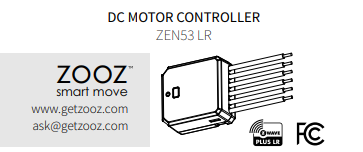

Instrukcja produktu kontrolera silnika DC ZEN53

Nie zapomnij zarejestrować swojego produktu, aby uzyskać rozszerzoną gwarancję i dodatkowe korzyści:

Kliknij tutaj, aby zarejestrować swoje urządzenie.

FUNKCJE

Ręczne lub Z-Wave sterowanie silnikami DC (odwrócona polaryzacja)
Idealne do zmotoryzowanych rolet, żaluzji, markiz, ekranów i nie tylko
Do wyboru tryby rolet i żaluzji weneckich
Instalacja za istniejącym przełącznikiem ściennym (przycisk chwilowy)
Układ Z-Wave serii 700 dla lepszego zasięgu i szybszego sterowania
Z-Wave Long Range dla wyjątkowo niezawodnej komunikacji bez sieci mesh
Zaawansowana konfiguracja obejmująca ustawienia czasowe i kalibrację
Wbudowany repeater sygnału Z-Wave dla wzmocnionej komunikacji
SmartStart i zabezpieczenia S2 dla bezpieczniejszej sieci

SPECYFIKACJA

Numer modelu: ZEN53 LR
Zasilanie: 6-32 VDC
Maksymalne obciążenie: 1.5 A (używać wyłącznie z silnikami DC)
Zasięg: do 300 stóp w linii widzenia (lub do 1 mili z LR)
Temperatura pracy: 32-104° F (0-40° C)
Instalacja i użytkowanie: wyłącznie wewnątrz pomieszczeń

PRZESTROGA

To jest urządzenie elektryczne, należy zachować ostrożność podczas instalacji i obsługi kontrolera silnika. Zdalne sterowanie urządzeniami może skutkować niezamierzonym lub automatycznym włączeniem zasilania. Nie używaj tego urządzenia Z-Wave do sterowania grzejnikami elektrycznymi lub innymi urządzeniami, które mogą stwarzać ryzyko pożaru, poparzeń lub porażenia prądem, gdy pozostają bez nadzoru. Aby zmniejszyć ryzyko przegrzania i możliwego uszkodzenia innych urządzeń, nie instaluj tego modułu do sterowania gniazdem elektrycznym, urządzeniem napędzanym silnikiem, oprawą świetlówkową, urządzeniem zasilanym napięciem powyżej 32 V DC ani oprawą zasilaną przez transformator.

UWAGA: To urządzenie jest przeznaczone do instalacji zgodnie z National Electric Code oraz lokalnymi przepisami. Zaleca się, aby instalację wykonał licencjonowany elektryk.

OSTRZEŻENIE

Ten produkt powinien być instalowany wewnątrz pomieszczeń po zakończeniu wszelkich prac remontowych budynku.
Przed instalacją urządzenie powinno być przechowywane w suchym miejscu zabezpieczonym przed kurzem i pleśnią.
Nie instaluj urządzenia w miejscu narażonym na bezpośrednie działanie promieni słonecznych, wysoką temperaturę lub wilgoć.
Trzymaj z dala od chemikaliów, wody i kurzu.
Upewnij się, że urządzenie nigdy nie znajduje się blisko źródła ciepła ani otwartego ognia, aby zapobiec pożarowi.
Upewnij się, że urządzenie jest podłączone do źródła zasilania elektrycznego, które nie przekracza maksymalnej mocy obciążenia.
Żadna część urządzenia nie może być wymieniana ani naprawiana przez użytkownika.

OKABLOWANIE: PRZECZYTAJ TO!

Nie jesteś pewien, co widzisz? Wyślij zdjęcia w pełni działającej instalacji przed odłączeniem przewodów na support.getzooz.com.

1. SPRAWDŹ OBCIĄŻENIE: nie przekraczaj 1.5 A dla swojego silnika DC, NIE PODŁĄCZAJ TEGO URZĄDZENIA DO OBCIĄŻEŃ 120 VAC.

2. WYŁĄCZ ZASILANIE: wyłącz zasilanie obwodu w skrzynce bezpiecznikowej przed rozpoczęciem pracy. Jeśli instalujesz urządzenie w puszce z wieloma przełącznikami i wieloma obwodami, wyłącz zasilanie wszystkich obwodów.

3. SPRAWDŹ PRZEWODY: oznacz połączenia silnika (OUT), zasilanie DC (GND- i VDC+) oraz połączenia przełącznika (S1 i S2). Nie polegaj wyłącznie na multimetrze przy identyfikacji przewodów!

4. ODŁĄCZ PRZEŁĄCZNIK: usuń przewody między przełącznikiem a silnikiem i odpowiednio je oznacz.

5. PODŁĄCZ KONTROLER SILNIKA: dokładnie wykonaj wszystkie kroki instalacji. Podłącz urządzenie DOKŁADNIE tak, jak pokazano na schemacie.

UWAGA: Nie podłączaj ZEN53 do ściemniacza ściennego, podświetlanych przełączników ani elektronicznych przełączników dodatkowych. Urządzenie ZEN53 może być podłączone wyłącznie do jednobiegunowych przycisków chwilowych!

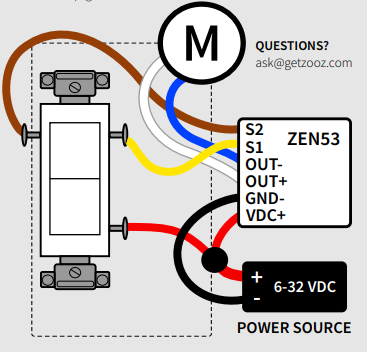

SCHEMAT OKABLOWANIA ZEN53 DLA SILNIKÓW DC

Podłącz przewody silnika do OUT - oraz OUT + w ZEN53. SCHEMAT OKABLOWANIA ZEN53 DLA SILNIKÓW DC
Pozostaw przełącznik ścienny podłączony do dodatniego VDC + zasilania DC. Podłącz S1 i S2 w ZEN53 zgodnie z instrukcjami dla przełącznika ściennego. Poniższy schemat przedstawia jednobiegunowy przełącznik dwupozycyjny z pozycją środkową wyłączoną.
Podłącz GND źródła zasilania DC do przewodu GND w ZEN53. STRONA 1 WYŁĄCZNIE PRZEŁĄCZNIKI PRZYCISKOWE Nie podłączaj ZEN53 do ściemniacza ściennego, podświetlanych przełączników ani elektronicznych przełączników dodatkowych. Urządzenie ZEN53 może być podłączone wyłącznie do jednobiegunowych przycisków chwilowych!
Podłącz dodatni VDC + źródła zasilania DC do przewodu VDC+ w ZEN53.

ZAKOŃCZ INSTALACJĘ

Zabezpiecz kontroler silnika DC Z-Wave oraz przełącznik ścienny w puszce za pomocą śrub montażowych, ostrożnie układając przewody. Zamontuj osłonę ścienną i przywróć zasilanie obwodu.

SKALIBRUJ URZĄDZENIE

Aby prawidłowo obsługiwać rolety lub żaluzje za pomocą sterowania Z-Wave, konieczna będzie kalibracja kontrolera silnika DC ZEN53. Domyślny czas trwania cyklu pracy tego urządzenia wynosi 60 sekund (dla pełnego cyklu góra dół). Możesz skalibrować ZEN53 automatycznie lub ręcznie, aby ustawić odpowiedni czas dla cykli podnoszenia / opuszczania lub otwierania / zamykania. UWAGA: Jeśli instalujesz zupełnie nowy silnik do swoich rolet, najpierw skonfiguruj go zgodnie z instrukcjami.

AUTOMATYCZNA KALIBRACJA

Użyj tej metody dla silników z wyłącznikami krańcowymi.

1. Naciśnij przycisk Z-Wave 6 razy szybko, aby wejść w tryb kalibracji (lub ustaw parametr 5 na wartość 1 dla trybu rolet lub wartość 2 dla trybu żaluzji weneckich, najpierw dodaj urządzenie do centrali).

2. Urządzenie rozpocznie kalibrację, migając na zielono. Proces trwa około 10 sekund.

3. Silnik rozpocznie otwieranie żaluzji aż do osiągnięcia limitu i pełnego otwarcia. Następnie odwróci kierunek działania i rozpocznie zamykanie żaluzji aż do osiągnięcia limitu zamknięcia.

4. Proces kalibracji został zakończony. Urządzenie obliczyło całkowity czas potrzebny do pełnego otwarcia lub zamknięcia rolet albo żaluzji. Dane te będą wykorzystywane do wykonywania poleceń otwierania i zamykania. Jeśli konieczne będzie ręczne wprowadzenie zmian, możesz wpisać nowe wartości w parametrach 3 i 4 w ustawieniach zaawansowanych.

STEROWANIE Z-WAVE

Istnieją 2 metody dodania przekaźnika do centrali:

SmartStart:

NIE WŁĄCZAJ JESZCZE URZĄDZENIA.
Użyj interfejsu użytkownika / aplikacji centrali, aby zeskanować kod SmartStart na urządzeniu. Kod QR SmartStart / PIN bezpieczeństwa znajduje się z tyłu ściemniacza.
Po zakończeniu podłącz zasilanie urządzenia w celu dodania przez SmartStart, urządzenie zostanie dodane automatycznie.
Nie naciskaj przycisku Z-Wave®. (Z wyjątkiem SmartThings, gdzie może być konieczne naciśnięcie przycisku Z-Wave® 3 razy). Poniżej znajdują się kody QR do instrukcji specyficznych dla centrali.

Ręczne dodawanie:

Rozpocznij dodawanie (parowanie) w aplikacji lub interfejsie użytkownika centrali.
Upewnij się, że urządzenie jest zasilane i zakończ dodawanie na przekaźniku: szybko naciśnij przycisk Z-Wave® 3 razy.
Wskaźnik LED będzie szybko migał na zielono, sygnalizując komunikację, i zaświeci się na zielono przez 2 sekundy, jeśli dodawanie zakończy się sukcesem, lub na czerwono przez 2 sekundy, jeśli próba parowania się nie powiedzie. Jeśli dioda LED nie miga szybko, przycisk nie został naciśnięty wystarczająco szybko.

Jak dodać kontroler silnika DC ZEN53 do Home Assistant

Jak dodać kontroler silnika DC ZEN53 do HomeSeer

Jak dodać kontroler silnika DC ZEN53 do Hubitat

Jak dodać kontroler silnika DC ZEN53 do SmartThings

Jak dodać kontroler silnika DC ZEN53 do Z-Box

Jak dodać kontroler silnika DC ZEN53 do mojego huba Z-Wave

ROZWIĄZYWANIE PROBLEMÓW

Urządzenie nie chce dodać się do systemu? Spróbuj tego:

Rozpocznij WYKLUCZANIE i szybko naciśnij przycisk Z-Wave 3 razy.
WYKONAJ RESET FABRYCZNY urządzenia.
Przybliż kontroler bramy (hub) do urządzenia, może znajdować się poza zasięgiem.
Uzyskaj wskazówki dotyczące rozwiązywania problemów dla swojej centrali na www.support.getzooz.com

WYKLUCZANIE (USUWANIE / ROZPAROWYWANIE URZĄDZENIA)

Jeśli to możliwe, zbliż swój hub Z-Wave do urządzenia
Przełącz hub Z-Wave w tryb wykluczania (nie wiesz jak to zrobić? [email protected])
Naciśnij przycisk Z-Wave na urządzeniu 3 razy szybko (wskaźnik LED zacznie migać na zielono)
Twoja centrala potwierdzi wykluczenie, wskaźnik LED na urządzeniu zaświeci się na zielono przez 2 sekundy, a ZEN53 zniknie z listy urządzeń kontrolera.

Nie mogę dodać mojego kontrolera silnika DC ZEN53 do Home Assistant

Nie mogę dodać mojego kontrolera silnika DC ZEN53 do HomeSeer

Nie mogę dodać mojego kontrolera silnika DC ZEN53 do Hubitat

Nie mogę dodać mojego kontrolera silnika DC ZEN53 do SmartThings

Nie mogę dodać mojego kontrolera silnika DC ZEN53 do Z-Box

Nie mogę dodać mojego kontrolera silnika DC ZEN53 do Z-Wave

RESET FABRYCZNY

Jeśli główny kontroler jest niedostępny lub nie działa, może być konieczne przywrócenie ustawień fabrycznych urządzenia. Aby zresetować ZEN53, naciśnij przycisk Z-Wave jeden raz i natychmiast potem naciśnij i przytrzymaj go przez 15 sekund. Wskaźnik LED będzie migał na czerwono podczas procesu i zaświeci się ciągłym czerwonym światłem przez 3 sekundy, aby potwierdzić pomyślne zresetowanie.

UWAGA: Wszystkie wcześniej zapisane działania i ustawienia niestandardowe zostaną usunięte z pamięci urządzenia.

USTAWIENIA ZAAWANSOWANE

Oto wszystkie ustawienia zaawansowane urządzenia: Ustawienia zaawansowane kontrolera silnika DC ZEN53

Jak uzyskać dostęp do ustawień zaawansowanych kontrolera silnika DC ZEN53 w Home Assistant

Jak uzyskać dostęp do ustawień zaawansowanych kontrolera silnika DC ZEN53 w HomeSeer

Jak uzyskać dostęp do ustawień zaawansowanych kontrolera silnika DC ZEN53 w Hubitat

Jak uzyskać dostęp do ustawień zaawansowanych kontrolera silnika DC ZEN53 w SmartThings

Jak uzyskać dostęp do ustawień zaawansowanych kontrolera silnika DC ZEN53 w Z-Box

ASOCJACJA

Ten kontroler silnika obsługuje Grupę 1 dla komunikacji Lifeline z maksymalnie 5 urządzeniami oraz Grupy 2-4 z maksymalnie 5 urządzeniami. To urządzenie będzie wysyłać BASIC REPORT oraz SWITCH MULTILEVEL REPORT do Grupy 1, polecenie BASIC SET do Grupy 2, SWITCH MULTILEVEL SET do Grupy 3 oraz SWITCH MULTILEVEL START LEVEL CHANGE / SWITCH MULTILEVEL STOP LEVEL CHANGE podczas ręcznej obsługi z przełącznika ściennego. Możesz skonfigurować bezpośrednią asocjację, aby przekaźnik sterował innym urządzeniem Z-Wave niezależnie od huba za pomocą Grupy 2. Nie każdy hub udostępnia ustawienia bezpośredniej asocjacji w interfejsie, dlatego odwiedź www.support.getzooz.com, aby sprawdzić, czy Twój system obsługuje bezpośrednią asocjację.

S2

Ten produkt może być dodany i obsługiwany w dowolnej sieci Z-Wave z innymi urządzeniami certyfikowanymi Z-Wave innych producentów i/lub innych aplikacji. Wszystkie węzły sieci niewykorzystujące baterii będą działać jako repeatery niezależnie od producenta, aby zwiększyć niezawodność sieci. Ten produkt wykorzystuje najnowszy framework Security 2 (S2), aby wyeliminować ryzyko włamania do sieci inteligentnego domu. To urządzenie jest wyposażone w unikalny kod uwierzytelniający do zaufanej komunikacji bezprzewodowej.

GWARANCJA

Ten produkt jest objęty ograniczoną gwarancją na 1 rok oraz rozszerzoną gwarancją 5-letnią po rejestracji. Aby przeczytać pełną politykę gwarancyjną lub złożyć roszczenie gwarancyjne, odwiedź www.getzooz.com/warranty.

W ŻADNYM WYPADKU ZOOZ ANI JEGO SPÓŁKI ZALEŻNE I POWIĄZANE NIE PONOSZĄ ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK SZKODY POŚREDNIE, PRZYPADKOWE, KARNE, SZCZEGÓLNE LUB WTÓRNE ANI ZA SZKODY WYNIKAJĄCE Z UTRATY ZYSKÓW, PRZYCHODÓW LUB MOŻLIWOŚCI UŻYTKOWANIA PONIESIONE PRZEZ KLIENTA LUB JAKĄKOLWIEK STRONĘ TRZECIĄ, NIEZALEŻNIE OD TEGO, CZY WYNIKAJĄ Z UMOWY CZY W INNY SPOSÓB, NAWET JEŚLI POINFORMOWANO O MOŻLIWOŚCI WYSTĄPIENIA TAKICH SZKÓD. ODPOWIEDZIALNOŚĆ ZOOZ ORAZ WYŁĄCZNY ŚRODEK OCHRONY PRAWNEJ KLIENTA W PRZYPADKU JAKIEJKOLWIEK PRZYCZYNY DZIAŁANIA WYNIKAJĄCEJ Z NINIEJSZEJ UMOWY LUB SPRZEDAŻY BĄDŹ UŻYTKOWANIA PRODUKTÓW, NIEZALEŻNIE OD TEGO, CZY OPIERA SIĘ NA ZANIEDBANIU, ODPOWIEDZIALNOŚCI ŚCISŁEJ, NARUSZENIU GWARANCJI, NARUSZENIU UMOWY CZY ZASADACH SŁUSZNOŚCI, JEST WYRAŹNIE OGRANICZONA, WEDŁUG WYBORU ZOOZ, DO WYMIANY LUB ZWROTU CENY ZAKUPU TEJ CZĘŚCI PRODUKTÓW, W ODNIESIENIU DO KTÓREJ DOCHODZONE SĄ ROSZCZENIA ODSZKODOWAWCZE. WSZELKIE ROSZCZENIA JAKIEGOKOLWIEK RODZAJU WYNIKAJĄCE Z NINIEJSZEJ UMOWY LUB SPRZEDAŻY BĄDŹ UŻYTKOWANIA PRODUKTÓW BĘDĄ UWAŻANE ZA ZRZECZONE, JEŚLI NIE ZOSTANĄ ZŁOŻONE NA PIŚMIE W CIĄGU TRZYDZIESTU (30) DNI OD DOSTARCZENIA PRZEZ ZOOZ LUB OD DATY USTALONEJ DOSTAWY W PRZYPADKU NIEDOSTARCZENIA.

UWAGA FCC

PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK ZAKŁÓCENIA RADIOWE LUB TELEWIZYJNE SPOWODOWANE NIEAUTORYZOWANYMI MODYFIKACJAMI TEGO URZĄDZENIA. TAKIE MODYFIKACJE MOGĄ UNIEWAŻNIĆ PRAWO UŻYTKOWNIKA DO OBSŁUGI URZĄDZENIA. PRZECHOWYWAĆ WEWNĄTRZ POMIESZCZEŃ, GDY NIE JEST UŻYWANE. ODPOWIEDNIE WYŁĄCZNIE DO SUCHYCH POMIESZCZEŃ. NIE ZANURZAĆ W WODZIE. NIE UŻYWAĆ W MIEJSCACH NARAŻONYCH NA BEZPOŚREDNI KONTAKT Z WODĄ. To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie urządzenia podlega następującym warunkom:

To urządzenie nie może powodować szkodliwych zakłóceń.
To urządzenie musi akceptować wszelkie otrzymane zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.

To urządzenie zostało przetestowane i uznane za zgodne z limitami dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Limity te mają zapewnić odpowiednią ochronę przed szkodliwymi zakłóceniami w instalacjach mieszkaniowych. To urządzenie generuje, wykorzystuje i może emitować energię częstotliwości radiowej i jeśli nie jest instalowane oraz używane zgodnie z instrukcjami, może powodować szkodliwe zakłócenia komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli urządzenie powoduje szkodliwe zakłócenia odbioru radiowego lub telewizyjnego, użytkownik może spróbować usunąć zakłócenia poprzez zastosowanie jednego lub więcej z poniższych działań:

Zmienić kierunek lub położenie anteny odbiorczej
Zwiększyć odległość między urządzeniem a odbiornikiem
Podłączyć urządzenie do innego gniazdka lub obwodu niż odbiornik
Skonsultować się ze sprzedawcą lub doświadczonym technikiem RTV w celu uzyskania dodatkowej pomocy
