Manuel du produit du contrôleur de moteur DC ZEN53

N’oubliez pas d’enregistrer votre produit pour bénéficier d’une garantie prolongée et d’autres avantages :

Cliquez ici pour enregistrer votre appareil.

CARACTÉRISTIQUES

Contrôle manuel ou Z Wave des moteurs DC (polarité inversée)
Idéal pour les stores motorisés, les stores vénitiens, les auvents, les écrans et plus encore
Modes volet roulant et store vénitien au choix
S’installe derrière votre interrupteur mural existant (bouton momentané)
Puce Z Wave série 700 pour une meilleure portée et un contrôle plus rapide
Z Wave Long Range pour une communication ultra fiable sans réseau maillé
Configuration avancée incluant les paramètres de minuterie et l’étalonnage
Répéteur de signal Z Wave intégré pour une communication améliorée
SmartStart et sécurité S2 pour un réseau plus sécurisé

SPÉCIFICATIONS

Numéro de modèle : ZEN53 LR
Alimentation : 6-32 VDC
Charge maximale : 1.5 A (utiliser uniquement avec des moteurs DC)
Portée : jusqu’à 300 pieds en ligne de vue (ou jusqu’à un mile avec LR)
Température de fonctionnement : 32-104° F (0-40° C)
Installation et utilisation : intérieur uniquement

ATTENTION

Ceci est un appareil électrique, veuillez faire preuve de prudence lors de l’installation et de l’utilisation du contrôleur de moteur. Le contrôle à distance des appareils peut entraîner une activation involontaire ou automatisée de l’alimentation. N’utilisez pas cet appareil Z Wave pour contrôler des chauffages électriques ou d’autres appareils présentant un risque d’incendie, de brûlure ou de choc électrique lorsqu’ils sont laissés sans surveillance. Afin de réduire le risque de surchauffe et de dommages éventuels à d’autres équipements, n’installez pas cette unité pour contrôler une prise, un appareil motorisé, un luminaire fluorescent, tout appareil dépassant une alimentation de 32 V DC ou un luminaire alimenté par transformateur.

Remarque : Cet appareil est destiné à être installé conformément au National Electric Code et aux réglementations locales. Il est recommandé qu’un électricien qualifié effectue cette installation.

AVERTISSEMENT

Ce produit doit être installé à l’intérieur après l’achèvement de toute rénovation du bâtiment.
Avant l’installation, l’appareil doit être stocké dans un endroit sec, protégé contre la poussière et les moisissures.
N’installez pas l’appareil dans un endroit exposé directement au soleil, à une température élevée ou à l’humidité.
Tenir éloigné des produits chimiques, de l’eau et de la poussière.
Assurez vous que l’appareil ne soit jamais placé à proximité d’une source de chaleur ou d’une flamme nue afin d’éviter tout incendie.
Assurez vous que l’appareil soit connecté à une source d’alimentation électrique ne dépassant pas la puissance de charge maximale.
Aucune partie de l’appareil ne peut être remplacée ou réparée par l’utilisateur.

CÂBLAGE : LISEZ CECI !

Vous ne savez pas exactement ce que vous voyez ? Envoyez des images de l’installation entièrement fonctionnelle avant de déconnecter les fils à support.getzooz.com.

1. VÉRIFIEZ LA CHARGE : ne dépassez pas 1.5 A pour votre moteur DC, NE CONNECTEZ PAS CET APPAREIL À DES CHARGES 120 VAC.

2. COUPEZ L’ALIMENTATION : coupez l’alimentation du circuit au panneau électrique avant de commencer. Si vous installez l’appareil dans une boîte multi interrupteurs avec plusieurs circuits, coupez l’alimentation de tous les circuits.

3. VÉRIFIEZ LES FILS : identifiez les connexions du moteur (OUT), l’alimentation DC (GND moins et VDC plus) et les connexions des interrupteurs (S1 et S2). Ne vous fiez pas exclusivement à votre multimètre pour identifier les fils !

4. DÉCONNECTEZ L’INTERRUPTEUR : retirez les fils entre l’interrupteur et le moteur et étiquetez les en conséquence.

5. CONNECTEZ LE CONTRÔLEUR DE MOTEUR : suivez attentivement toutes les étapes d’installation. Câblez l’appareil EXACTEMENT comme dans le schéma.

Remarque : Ne connectez pas le ZEN53 à un variateur mural, à des interrupteurs lumineux ou à des interrupteurs électroniques auxiliaires. L’appareil ZEN53 peut uniquement être câblé avec des interrupteurs momentané à bouton poussoir unipolaires !

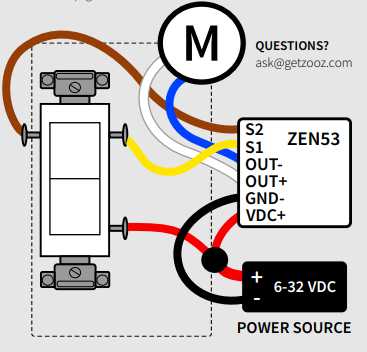

SCHÉMA DE CÂBLAGE ZEN53 POUR MOTEURS DC

Connectez les fils du moteur à OUT moins et OUT plus sur le ZEN53. Schéma de câblage ZEN53 pour moteurs DC
Gardez votre interrupteur mural connecté au VDC positif plus de l’alimentation DC. Connectez S1 et S2 sur le ZEN53 conformément aux instructions de votre interrupteur mural. Le schéma ci dessous montre un interrupteur unipolaire bidirectionnel à position centrale arrêt.
Connectez le GND de la source d’alimentation DC au fil GND du ZEN53. PAGE 1 INTERRUPTEURS À BOUTON UNIQUEMENT Ne connectez pas le ZEN53 à un variateur mural, à des interrupteurs lumineux ou à des interrupteurs électroniques auxiliaires. L’appareil ZEN53 peut uniquement être câblé avec des interrupteurs momentané à bouton poussoir unipolaires !
Connectez le VDC positif plus de la source d’alimentation DC au fil VDC plus du ZEN53.

TERMINER L’INSTALLATION

Fixez votre contrôleur de moteur DC Z Wave et l’interrupteur mural dans la boîte à l’aide des vis de montage, en manipulant les fils avec précaution. Installez la plaque murale et rétablissez l’alimentation du circuit.

ÉTALONNER L’APPAREIL

Vous devrez étalonner le contrôleur de moteur DC ZEN53 afin de faire fonctionner correctement vos stores ou volets à l’aide du contrôle Z Wave. La durée par défaut d’un cycle de fonctionnement pour cet appareil est de 60 secondes (pour un cycle complet montée descente). Vous pouvez étalonner le ZEN53 automatiquement ou manuellement afin de définir la bonne durée pour les cycles montée descente ou ouverture fermeture. REMARQUE : Si vous installez un tout nouveau moteur pour vos stores, veuillez d’abord le configurer conformément aux instructions.

ÉTALONNAGE AUTOMATIQUE

Utilisez cette méthode pour les moteurs avec interrupteurs de fin de course. 1. Appuyez rapidement 6 fois sur le bouton Z Wave pour entrer en mode étalonnage (ou définissez le paramètre 5 sur la valeur 1 pour le mode volet roulant ou sur la valeur 2 pour le mode vénitien, ajoutez d’abord l’appareil au hub). 2. L’appareil commencera l’étalonnage tout en clignotant en vert. Le processus prend environ 10 secondes. 3. Le moteur commencera à ouvrir les stores jusqu’à atteindre la limite et que le store soit complètement ouvert. Il inversera ensuite le fonctionnement et commencera à fermer le store jusqu’à atteindre la limite de fermeture. 4. Le processus d’étalonnage est maintenant terminé. L’appareil a calculé le temps total nécessaire pour ouvrir ou fermer complètement vos stores ou volets. Il utilisera ces données pour exécuter les commandes d’ouverture et de fermeture. Si vous devez effectuer des ajustements manuellement, vous pouvez saisir les nouvelles valeurs dans les paramètres 3 et 4 des paramètres avancés.

CONTRÔLE Z WAVE

Il existe 2 méthodes pour ajouter le relais à votre hub :

SmartStart :

N’ALIMENTEZ PAS ENCORE L’APPAREIL.
Utilisez l’interface ou l’application du hub pour scanner le code SmartStart sur l’appareil. Le code QR SmartStart ou le code PIN de sécurité se trouve à l’arrière du variateur.
Une fois terminé, alimentez l’appareil pour l’inclusion SmartStart, il sera ajouté automatiquement.
N’appuyez PAS sur le bouton Z Wave®. (Sauf pour SmartThings, il peut être nécessaire d’appuyer 3 fois sur le bouton Z Wave®). Voir ci dessous les codes QR pour les instructions spécifiques aux hubs.

Inclusion manuelle :

Lancez l’inclusion (appairage) dans l’application ou l’interface du hub.
Assurez vous que l’appareil soit alimenté et finalisez l’inclusion au niveau du relais : appuyez rapidement 3 fois sur le bouton Z Wave®.
L’indicateur LED clignotera rapidement en vert pour signaler la communication et deviendra vert pendant 2 secondes si l’inclusion est réussie ou rouge pendant 2 secondes si la tentative d’appairage échoue. Si la LED ne clignote pas rapidement, vous n’avez pas appuyé assez vite sur le bouton.

Comment ajouter le contrôleur de moteur DC ZEN53 à Home Assistant

Comment ajouter le contrôleur de moteur DC ZEN53 à HomeSeer

Comment ajouter le contrôleur de moteur DC ZEN53 à Hubitat

Comment ajouter le contrôleur de moteur DC ZEN53 à SmartThings

Comment ajouter le contrôleur de moteur DC ZEN53 à Z Box

Comment ajouter le contrôleur de moteur DC ZEN53 à mon hub Z Wave

DÉPANNAGE

L’appareil ne s’ajoute pas à votre système ? Essayez ceci :

Lancez l’EXCLUSION et appuyez rapidement 3 fois sur le bouton Z Wave.
EFFECTUEZ UNE RÉINITIALISATION D’USINE de l’appareil.
Rapprochez le contrôleur de passerelle (hub) de l’appareil, il est peut être hors de portée.
Obtenez des conseils de dépannage pour votre hub sur www.support.getzooz.com

EXCLUSION (SUPPRESSION / DÉSAPPAIRAGE DE L’APPAREIL)

Rapprochez votre hub Z Wave de l’appareil si possible
Mettez le hub Z Wave en mode exclusion (vous ne savez pas comment faire ? [email protected])
Appuyez rapidement 3 fois sur le bouton Z Wave de l’appareil (l’indicateur LED commencera à clignoter en vert)
Votre hub confirmera l’exclusion, l’indicateur LED de l’appareil deviendra vert pendant 2 secondes et le ZEN53 disparaîtra de la liste des appareils du contrôleur.

Impossible d’ajouter mon contrôleur de moteur DC ZEN53 à Home Assistant

Impossible d’ajouter mon contrôleur de moteur DC ZEN53 à HomeSeer

Impossible d’ajouter mon contrôleur de moteur DC ZEN53 à Hubitat

Impossible d’ajouter mon contrôleur de moteur DC ZEN53 à SmartThings

Impossible d’ajouter mon contrôleur de moteur DC ZEN53 à Z Box

Impossible d’ajouter mon contrôleur de moteur DC ZEN53 à Z Wave

RÉINITIALISATION D’USINE

Si votre contrôleur principal est manquant ou inopérant, vous devrez peut être réinitialiser l’appareil aux paramètres d’usine. Pour réinitialiser le ZEN53, appuyez une fois sur le bouton Z Wave puis immédiatement après maintenez le enfoncé pendant 15 secondes. L’indicateur LED clignotera en rouge pendant le processus et restera rouge fixe pendant 3 secondes pour confirmer la réussite de la réinitialisation. REMARQUE : Toute activité précédemment enregistrée et tous les paramètres personnalisés seront effacés de la mémoire de l’appareil.

PARAMÈTRES AVANCÉS

Voici tous les paramètres avancés de l’appareil : Paramètres avancés du contrôleur de moteur DC ZEN53

Comment accéder aux paramètres avancés du contrôleur de moteur DC ZEN53 sur Home Assistant

Comment accéder aux paramètres avancés du contrôleur de moteur DC ZEN53 sur HomeSeer

Comment accéder aux paramètres avancés du contrôleur de moteur DC ZEN53 sur Hubitat

Comment accéder aux paramètres avancés du contrôleur de moteur DC ZEN53 sur SmartThings

Comment accéder aux paramètres avancés du contrôleur de moteur DC ZEN53 sur Z Box

ASSOCIATION

Ce contrôleur de moteur prend en charge le Groupe 1 avec jusqu’à 5 appareils pour la communication du groupe Lifeline et les Groupes 2 à 4 avec jusqu’à 5 appareils. Cet appareil enverra BASIC REPORT et SWITCH MULTILEVEL REPORT au Groupe 1, la commande BASIC SET au groupe 2, SWITCH MULTILEVEL SET au Groupe 3 et SWITCH MULTILEVEL START LEVEL CHANGE / SWITCH MULTILEVEL STOP LEVEL CHANGE lorsqu’il est utilisé manuellement depuis l’interrupteur mural. Vous pouvez configurer une association directe afin que le relais contrôle un autre appareil Z Wave indépendamment du hub en utilisant le Groupe 2. Tous les hubs n’exposent pas les paramètres d’association directe dans l’interface, veuillez donc consulter www.support.getzooz.com pour vérifier si votre système autorise l’association directe.

S2

Ce produit peut être inclus et utilisé dans n’importe quel réseau Z Wave avec d’autres appareils certifiés Z Wave provenant d’autres fabricants et/ou d’autres applications. Tous les nœuds non alimentés par batterie du réseau agiront comme des répéteurs quel que soit le fabricant afin d’augmenter la fiabilité du réseau. Ce produit intègre le dernier cadre Security 2 (S2) afin d’éliminer les risques de piratage du réseau domotique. Cet appareil est équipé d’un code d’authentification unique pour une communication sans fil fiable

GARANTIE

Ce produit est couvert par une garantie limitée de 1 an et une garantie prolongée de 5 ans après enregistrement. Pour lire la politique de garantie complète ou soumettre une demande de garantie, veuillez consulter www.getzooz.com/warranty.

EN AUCUN CAS ZOOZ OU SES FILIALES ET SOCIÉTÉS AFFILIÉES NE POURRONT ÊTRE TENUS RESPONSABLES DE DOMMAGES INDIRECTS, ACCESSOIRES, PUNITIFS, SPÉCIAUX OU CONSÉCUTIFS, NI DES DOMMAGES LIÉS À LA PERTE DE PROFITS, DE REVENUS OU D’UTILISATION SUBIS PAR LE CLIENT OU PAR UN TIERS, QUE CE SOIT DANS LE CADRE D’UNE ACTION CONTRACTUELLE OU AUTRE, MÊME S’ILS ONT ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. LA RESPONSABILITÉ DE ZOOZ ET LE RECOURS EXCLUSIF DU CLIENT POUR TOUTE CAUSE D’ACTION DÉCOULANT DE OU LIÉE À CET ACCORD OU À LA VENTE OU À L’UTILISATION DES PRODUITS, QU’ELLE SOIT FONDÉE SUR LA NÉGLIGENCE, LA RESPONSABILITÉ STRICTE, LA VIOLATION DE GARANTIE, LA VIOLATION DE CONTRAT OU DES PRINCIPES D’ÉQUITÉ, EST EXPRESSÉMENT LIMITÉE, AU CHOIX DE ZOOZ, AU REMPLACEMENT OU AU REMBOURSEMENT DU PRIX D’ACHAT POUR LA PARTIE DES PRODUITS POUR LAQUELLE DES DOMMAGES SONT RÉCLAMÉS. TOUTES LES RÉCLAMATIONS DE QUELQUE NATURE QUE CE SOIT DÉCOULANT DE OU LIÉES À CET ACCORD OU À LA VENTE OU À L’UTILISATION DES PRODUITS SERONT CONSIDÉRÉES COMME ABANDONNÉES SI ELLES NE SONT PAS FORMULÉES PAR ÉCRIT DANS LES TRENTE 30 JOURS SUIVANT LA LIVRAISON PAR ZOOZ OU LA DATE FIXÉE POUR LA LIVRAISON EN CAS DE NON LIVRAISON.

NOTE FCC LE FABRICANT N’EST PAS RESPONSABLE DES INTERFÉRENCES RADIO OU TV CAUSÉES PAR DES MODIFICATIONS NON AUTORISÉES APPORTÉES À CET ÉQUIPEMENT. DE TELLES MODIFICATIONS POURRAIENT ANNULER L’AUTORISATION DE L’UTILISATEUR À UTILISER L’ÉQUIPEMENT. ENTREPOSER À L’INTÉRIEUR LORSQU’IL N’EST PAS UTILISÉ. CONVIENT UNIQUEMENT AUX ENDROITS SECS. NE PAS IMMERGER DANS L’EAU. NE PAS UTILISER DANS DES ENDROITS DIRECTEMENT EXPOSÉS À L’EAU. Cet appareil est conforme à la Partie 15 des règles FCC. Le fonctionnement est soumis aux conditions suivantes :

Cet appareil ne doit pas provoquer d’interférences nuisibles
Cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites applicables aux appareils numériques de Classe B, conformément à la Partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie qu’aucune interférence ne se produira dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, l’utilisateur peut essayer de corriger l’interférence en prenant une ou plusieurs des mesures suivantes :

Réorienter ou déplacer l’antenne de réception
Augmenter la distance entre l’équipement et le récepteur
Connecter l’équipement à une prise ou un circuit différent de celui du récepteur
Consulter le revendeur ou un technicien radio télévision expérimenté pour obtenir une assistance supplémentaire
