Manuale del prodotto del controller motore DC ZEN53

Non dimenticare di registrare il tuo prodotto per ottenere la garanzia estesa e altri vantaggi:

Fare clic qui per registrare il dispositivo qui.

Caratteristiche

Controllo manuale o Z Wave dei motori DC (polarità invertita)
Ideale per tende motorizzate, veneziane, tende da sole, schermi e altro ancora
Modalità tapparella e veneziana selezionabili
Si installa dietro l’interruttore a parete esistente (pulsante momentaneo)
Chip Z Wave serie 700 per una portata migliore e un controllo più rapido
Z Wave Long Range per comunicazioni ultra affidabili senza rete mesh
Configurazione avanzata inclusi timer e calibrazione
Ripetitore di segnale Z Wave integrato per una comunicazione migliorata
SmartStart e Sicurezza S2 per una rete più sicura

Specifiche

Numero modello: ZEN53 LR
Alimentazione: 6-32 VDC
Carico massimo: 1.5 A (utilizzare solo con motori DC)
Portata: fino a 300 piedi in linea visiva (o fino a un miglio con LR)
Temperatura di esercizio: 32-104° F (0-40° C)
Installazione e utilizzo: solo per interni

Attenzione

Questo è un dispositivo elettrico, si prega di prestare attenzione durante l’installazione e l’utilizzo del controller motore. Il controllo remoto degli apparecchi può causare un’attivazione involontaria o automatizzata dell’alimentazione. Non utilizzare questo dispositivo Z Wave per controllare riscaldatori elettrici o altri apparecchi che possono creare rischio di incendio, ustioni o scosse elettriche se lasciati incustoditi. Per ridurre il rischio di surriscaldamento e possibili danni ad altre apparecchiature, non installare questa unità per controllare una presa elettrica, un apparecchio azionato da motore, un apparecchio di illuminazione fluorescente, qualsiasi dispositivo superiore a 32 V DC o un apparecchio alimentato tramite trasformatore.

Nota: Questo dispositivo è destinato all’installazione in conformità con il National Electric Code e le normative locali. Si raccomanda che l’installazione venga eseguita da un elettricista qualificato.

Avvertenza

Questo prodotto deve essere installato in ambienti interni al completamento di eventuali lavori di ristrutturazione dell’edificio.
Prima dell’installazione, il dispositivo deve essere conservato in un luogo asciutto, protetto da polvere e muffa.
Non installare il dispositivo in un luogo esposto direttamente al sole, ad alte temperature o all’umidità.
Tenere lontano da sostanze chimiche, acqua e polvere.
Assicurarsi che il dispositivo non sia mai vicino a fonti di calore o fiamme libere per prevenire incendi.
Assicurarsi che il dispositivo sia collegato a una fonte di alimentazione elettrica che non superi la potenza massima di carico.
Nessuna parte del dispositivo può essere sostituita o riparata dall’utente.

Cablaggio: leggere attentamente!

Non sei sicuro di ciò che stai vedendo? Invia immagini dell’installazione completamente funzionante prima di scollegare i fili a support.getzooz.com.

1. CONTROLLARE IL CARICO: non superare 1.5 A per il motore DC, NON COLLEGARE QUESTO DISPOSITIVO A CARICHI DA 120 VAC.

2. SPEGNERE L’ALIMENTAZIONE: disattivare l’alimentazione del circuito dal quadro elettrico prima di iniziare. Se si installa in una scatola con più interruttori e più circuiti, spegnere l’alimentazione di tutti i circuiti.

3. CONTROLLARE I FILI: contrassegnare i collegamenti del motore (OUT), l’alimentazione DC (GND meno e VDC più) e i collegamenti dell’interruttore (S1 e S2). Non fare affidamento esclusivamente sul multimetro per identificare i fili!

4. SCOLLEGARE L’INTERRUTTORE: rimuovere i fili tra l’interruttore e il motore ed etichettarli di conseguenza.

5. COLLEGARE IL CONTROLLER MOTORE: seguire attentamente tutti i passaggi di installazione. Collegare il dispositivo ESATTAMENTE come mostrato nel diagramma.

Nota: Non collegare lo ZEN53 a un dimmer da parete, interruttori illuminati o interruttori elettronici aggiuntivi. Il dispositivo ZEN53 può essere cablato solo con interruttori momentanei a pulsante unipolari!

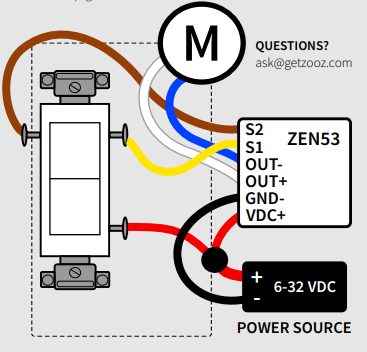

Schema di cablaggio ZEN53 per motori DC

Collegare i fili del motore a OUT meno e OUT più sullo ZEN53. Schema di cablaggio ZEN53 per motori DC
Mantenere l’interruttore a parete collegato al positivo VDC più dell’alimentazione DC. Collegare S1 e S2 sullo ZEN53 secondo le istruzioni per l’interruttore a parete. Il diagramma sottostante mostra un interruttore unipolare doppio tiro con posizione centrale spenta.
Collegare il GND della fonte di alimentazione DC al cavo GND sullo ZEN53. PAGINA 1 SOLO INTERRUTTORI A PULSANTE Non collegare lo ZEN53 a un dimmer da parete, interruttori illuminati o interruttori elettronici aggiuntivi. Il dispositivo ZEN53 può essere cablato solo con interruttori momentanei a pulsante unipolari!
Collegare il positivo VDC più della fonte di alimentazione DC al cavo VDC più sullo ZEN53.

Completare l’installazione

Fissare il controller motore DC Z Wave e l’interruttore a parete nella scatola utilizzando le viti di montaggio, maneggiando i fili con cura. Installare la placca a parete e ripristinare l’alimentazione del circuito.

Calibrare il dispositivo

Sarà necessario calibrare il controller motore DC ZEN53 per far funzionare correttamente tende o veneziane utilizzando il controllo Z Wave. La durata predefinita di un ciclo operativo per questo dispositivo è di 60 secondi (per un ciclo completo salita discesa). È possibile calibrare lo ZEN53 automaticamente o manualmente per impostare la durata corretta dei cicli di salita discesa o apertura chiusura. NOTA: Se si sta installando un motore completamente nuovo per le tende, configurarlo prima seguendo le istruzioni.

Calibrazione automatica

Utilizzare questo metodo per motori con finecorsa. 1. Premere rapidamente il pulsante Z Wave 6 volte per entrare in modalità calibrazione (oppure impostare il parametro 5 sul valore 1 per la modalità tapparella o sul valore 2 per la modalità veneziana, aggiungere prima all’hub). 2. Il dispositivo inizierà la calibrazione lampeggiando in verde. Il processo richiede circa 10 secondi. 3. Il motore inizierà ad aprire le veneziane fino a raggiungere il limite e l’apertura completa. Successivamente invertirà il funzionamento e inizierà a chiudere la veneziana fino a raggiungere il limite di chiusura. 4. Il processo di calibrazione è ora completo. Il dispositivo ha calcolato il tempo totale necessario per aprire o chiudere completamente veneziane o tapparelle. Utilizzerà questi dati per eseguire i comandi di apertura e chiusura. Se è necessario apportare regolazioni manuali, è possibile inserire i nuovi valori nei parametri 3 e 4 nelle impostazioni avanzate.

Controllo Z Wave

Esistono 2 metodi per aggiungere il relè all’hub:

SmartStart:

NON ACCENDERE ANCORA IL DISPOSITIVO.
Utilizzare l’interfaccia o l’app dell’hub per scansionare il codice SmartStart sul dispositivo. Il codice QR SmartStart o il PIN di sicurezza si trovano sul retro del dimmer.
Una volta completato, alimentare il dispositivo per l’inclusione SmartStart e verrà aggiunto automaticamente.
NON premere il pulsante Z Wave®. (Tranne per SmartThings, potrebbe essere necessario premere il pulsante Z Wave® 3 volte). Vedere sotto i codici QR per istruzioni specifiche per hub.

Inclusione manuale:

Avviare l’inclusione (abbinamento) nell’app o nell’interfaccia dell’hub.
Assicurarsi che il dispositivo sia alimentato e completare l’inclusione sul relè: premere rapidamente il pulsante Z Wave® 3 volte.
L’indicatore LED lampeggerà rapidamente in verde per segnalare la comunicazione e diventerà verde per 2 secondi se l’inclusione ha successo oppure rosso per 2 secondi se il tentativo di abbinamento fallisce. Se il LED non lampeggia rapidamente, il pulsante non è stato premuto abbastanza velocemente.

Come aggiungere il controller motore DC ZEN53 a Home Assistant

Come aggiungere il controller motore DC ZEN53 a HomeSeer

Come aggiungere il controller motore DC ZEN53 a Hubitat

Come aggiungere il controller motore DC ZEN53 a SmartThings

Come aggiungere il controller motore DC ZEN53 a Z Box

Come aggiungere il controller motore DC ZEN53 al mio hub Z Wave

Risoluzione dei problemi

Il dispositivo non si aggiunge al sistema? Prova questo:

Avviare l’ESCLUSIONE e premere rapidamente il pulsante Z Wave 3 volte.
Eseguire il RIPRISTINO DI FABBRICA del dispositivo.
Avvicinare il controller gateway (hub) al dispositivo, potrebbe essere fuori portata.
Ottenere suggerimenti per la risoluzione dei problemi del proprio hub su www.support.getzooz.com

Esclusione (rimozione / disassociazione dispositivo)

Avvicinare l’hub Z Wave al dispositivo se possibile
Mettere l’hub Z Wave in modalità esclusione (non sai come fare? [email protected])
Premere rapidamente il pulsante Z Wave sul dispositivo 3 volte (l’indicatore LED inizierà a lampeggiare in verde)
L’hub confermerà l’esclusione, l’indicatore LED sul dispositivo diventerà verde per 2 secondi e lo ZEN53 scomparirà dall’elenco dispositivi del controller.

Non riesco ad aggiungere il controller motore DC ZEN53 a Home Assistant

Non riesco ad aggiungere il controller motore DC ZEN53 a HomeSeer

Non riesco ad aggiungere il controller motore DC ZEN53 a Hubitat

Non riesco ad aggiungere il controller motore DC ZEN53 a SmartThings

Non riesco ad aggiungere il controller motore DC ZEN53 a Z Box

Non riesco ad aggiungere il controller motore DC ZEN53 a Z Wave

Ripristino di fabbrica

Se il controller principale è mancante o non funzionante, potrebbe essere necessario ripristinare il dispositivo alle impostazioni di fabbrica. Per ripristinare lo ZEN53, premere una volta il pulsante Z Wave e immediatamente dopo tenerlo premuto per 15 secondi. L’indicatore LED lampeggerà in rosso durante il processo e diventerà rosso fisso per 3 secondi per confermare il ripristino riuscito. NOTA: Tutte le attività registrate in precedenza e le impostazioni personalizzate verranno cancellate dalla memoria del dispositivo.

Impostazioni avanzate

Ecco tutte le impostazioni avanzate del dispositivo: Impostazioni avanzate del controller motore DC ZEN53

Come accedere alle impostazioni avanzate del controller motore DC ZEN53 su Home Assistant

Come accedere alle impostazioni avanzate del controller motore DC ZEN53 su HomeSeer

Come accedere alle impostazioni avanzate del controller motore DC ZEN53 su Hubitat

Come accedere alle impostazioni avanzate del controller motore DC ZEN53 su SmartThings

Come accedere alle impostazioni avanzate del controller motore DC ZEN53 su Z Box

Associazione

Questo controller motore supporta il Gruppo 1 con fino a 5 dispositivi per la comunicazione del gruppo Lifeline e i Gruppi 2-4 con fino a 5 dispositivi. Questo dispositivo invierà BASIC REPORT e SWITCH MULTILEVEL REPORT al Gruppo 1, il comando BASIC SET al gruppo 2, SWITCH MULTILEVEL SET al Gruppo 3 e SWITCH MULTILEVEL START LEVEL CHANGE / SWITCH MULTILEVEL STOP LEVEL CHANGE quando viene azionato manualmente dall’interruttore a parete. È possibile impostare l’associazione diretta per fare in modo che il relè controlli un altro dispositivo Z Wave indipendentemente dall’hub utilizzando il Gruppo 2. Non tutti gli hub espongono le impostazioni di associazione diretta nell’interfaccia, quindi visitare www.support.getzooz.com per verificare se il sistema consente l’associazione diretta.

S2

Questo prodotto può essere incluso e utilizzato in qualsiasi rete Z Wave con altri dispositivi certificati Z Wave di altri produttori e/o altre applicazioni. Tutti i nodi non alimentati a batteria all’interno della rete agiranno come ripetitori indipendentemente dal produttore per aumentare l’affidabilità della rete. Questo prodotto utilizza il più recente framework Security 2 (S2) per eliminare i rischi di hacking della rete domestica intelligente. Questo dispositivo è dotato di un codice di autenticazione univoco per comunicazioni wireless affidabili

Garanzia

Questo prodotto è coperto da una garanzia limitata di 1 anno e da una garanzia estesa di 5 anni dopo la registrazione. Per leggere la politica di garanzia completa o presentare una richiesta di garanzia, visitare www.getzooz.com/warranty.

IN NESSUN CASO ZOOZ O LE SUE CONTROLLATE E AFFILIATE SARANNO RESPONSABILI PER DANNI INDIRETTI, ACCIDENTALI, PUNITIVI, SPECIALI O CONSEQUENZIALI, O DANNI PER PERDITA DI PROFITTI, RICAVI O UTILIZZO SOSTENUTI DAL CLIENTE O DA TERZI, SIA IN UN’AZIONE CONTRATTUALE O ALTRO, ANCHE SE INFORMATI DELLA POSSIBILITÀ DI TALI DANNI. LA RESPONSABILITÀ DI ZOOZ E IL RIMEDIO ESCLUSIVO DEL CLIENTE PER QUALSIASI CAUSA DI AZIONE DERIVANTE DA O RELATIVA AL PRESENTE ACCORDO O ALLA VENDITA O UTILIZZO DEI PRODOTTI, SIA BASATA SU NEGLIGENZA, RESPONSABILITÀ OGGETTIVA, VIOLAZIONE DI GARANZIA, VIOLAZIONE DELL’ACCORDO O PRINCIPI EQUITATIVI, È ESPRESSAMENTE LIMITATA, A DISCREZIONE DI ZOOZ, ALLA SOSTITUZIONE O AL RIMBORSO DEL PREZZO DI ACQUISTO PER LA PARTE DEI PRODOTTI RISPETTO ALLA QUALE VIENE RICHIESTO IL RISARCIMENTO. TUTTE LE RICHIESTE DI QUALSIASI TIPO DERIVANTI DA O RELATIVE AL PRESENTE ACCORDO O ALLA VENDITA O UTILIZZO DEI PRODOTTI SARANNO CONSIDERATE RINUNCIATE SE NON PRESENTATE PER ISCRITTO ENTRO TRENTA 30 GIORNI DALLA CONSEGNA DI ZOOZ O DALLA DATA FISSATA PER LA CONSEGNA IN CASO DI MANCATA CONSEGNA.

Nota FCC IL PRODUTTORE NON È RESPONSABILE PER EVENTUALI INTERFERENZE RADIO O TV CAUSATE DA MODIFICHE NON AUTORIZZATE A QUESTA APPARECCHIATURA. TALI MODIFICHE POTREBBERO ANNULLARE L’AUTORIZZAZIONE DELL’UTENTE A UTILIZZARE L’APPARECCHIATURA. CONSERVARE IN AMBIENTI INTERNI QUANDO NON IN USO. ADATTO SOLO PER LUOGHI ASCIUTTI. NON IMMERGERE IN ACQUA. NON UTILIZZARE DOVE ESPOSTO DIRETTAMENTE ALL’ACQUA. Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti condizioni:

Questo dispositivo non può causare interferenze dannose
Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese interferenze che possono causare un funzionamento indesiderato.

Questa apparecchiatura è stata testata ed è risultata conforme ai limiti per un dispositivo digitale di Classe B, ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un’installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia in radiofrequenza e, se non installata e utilizzata secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questa apparecchiatura causa interferenze dannose alla ricezione radio o televisiva, l’utente può tentare di correggere l’interferenza adottando una o più delle seguenti misure:

Riorientare o riposizionare l’antenna ricevente
Aumentare la distanza tra apparecchiatura e ricevitore
Collegare l’apparecchiatura a una presa o circuito separato dal ricevitore
Consultare il rivenditore o un tecnico radio TV esperto per ulteriore assistenza
