Handleiding voor de ZEN53 DC Motor Controller

Vergeet niet uw product te registreren voor verlengde garantie en meer voordelen:

Klik hier om uw apparaat hier te registreren.

KENMERKEN

Handmatige of Z-Wave bediening van DC motoren (omgekeerde polariteit)
Geweldig voor gemotoriseerde rolgordijnen, jaloezieën, zonneschermen, schermen en meer
Keuze uit rolluik en Venetiaanse jaloeziemodi
Wordt geïnstalleerd achter uw bestaande wandschakelaar (drukknop)
700 serie Z-Wave chip voor beter bereik en snellere bediening
Z-Wave Long Range voor ultrabetrouwbare communicatie zonder meshnetwerk
Geavanceerde configuratie inclusief timerinstellingen en kalibratie
Ingebouwde Z-Wave signaalversterker voor verbeterde communicatie
SmartStart en S2 Security voor een veiliger netwerk

SPECIFICATIES

Modelnummer: ZEN53 LR
Voeding: 6-32 VDC
Maximale belasting: 1.5 A (alleen gebruiken met DC motoren)
Bereik: Tot 300 voet zichtlijn (of tot een mijl met LR)
Bedrijfstemperatuur: 32-104° F (0-40° C)
Installatie en gebruik: Alleen binnenshuis

LET OP

Dit is een elektrisch apparaat, wees voorzichtig bij het installeren en bedienen van de motorcontroller. Afstandsbediening van apparaten kan resulteren in onbedoelde of geautomatiseerde activering van stroom. Gebruik dit Z-Wave apparaat niet om elektrische verwarmingen of andere apparaten te bedienen die brand, brandwonden of elektrische schokken kunnen veroorzaken wanneer ze onbeheerd worden achtergelaten. Om het risico op oververhitting en mogelijke schade aan andere apparatuur te verminderen, mag u deze unit niet installeren om een stopcontact, een gemotoriseerd apparaat, een fluorescerende verlichtingsarmatuur, een apparaat boven 32 V DC voeding of een transformatorgevoede armatuur te bedienen.

OPMERKING: Dit apparaat is bedoeld voor installatie in overeenstemming met de National Electric Code en lokale regelgeving. Het wordt aanbevolen dat een erkende elektricien deze installatie uitvoert.

WAARSCHUWING

Dit product moet binnenshuis worden geïnstalleerd na voltooiing van eventuele bouwwerkzaamheden.
Voor installatie moet het apparaat worden opgeslagen op een droge, stof en schimmelvrije plaats.
Installeer het apparaat niet op een plaats met directe blootstelling aan zonlicht, hoge temperaturen of vochtigheid.
Houd uit de buurt van chemicaliën, water en stof.
Zorg ervoor dat het apparaat nooit dicht bij een warmtebron of open vuur staat om brand te voorkomen.
Zorg ervoor dat het apparaat is aangesloten op een elektrische voedingsbron die het maximale belastingsvermogen niet overschrijdt.
Geen enkel onderdeel van het apparaat mag door de gebruiker worden vervangen of gerepareerd.

BEKABELING: LEES DIT!

Niet zeker wat u ziet? Stuur afbeeldingen van de volledig werkende installatie voordat u de draden loskoppelt naar support.getzooz.com.

1. CONTROLEER DE BELASTING: overschrijd 1.5 A voor uw DC motor niet, SLUIT DIT APPARAAT NIET AAN OP 120 VAC BELASTINGEN.

2. SCHAKEL DE STROOM UIT: schakel de stroom van het circuit uit in de zekeringkast voordat u begint. Als u installeert in een doos met meerdere schakelaars en meerdere circuits, schakel dan alle circuits uit.

3. CONTROLEER DE DRADEN: markeer motoraansluitingen (OUT), DC voeding (GND- en VDC+), en schakelaaraansluitingen (S1 en S2). Vertrouw niet uitsluitend op uw multimeter om de draden te identificeren!

4. KOPPEL DE SCHAKELAAR LOS: verwijder de draden tussen de schakelaar en de motor en label ze overeenkomstig.

5. SLUIT DE MOTORCONTROLLER AAN: volg alle installatiestappen zorgvuldig. Sluit het apparaat EXACT aan zoals in het diagram.

OPMERKING: Sluit de ZEN53 niet aan op een wanddimmer, verlichte schakelaars of elektronische hulpschakelaars. Het ZEN53 apparaat kan alleen worden aangesloten met enkelpolige drukknopschakelaars!

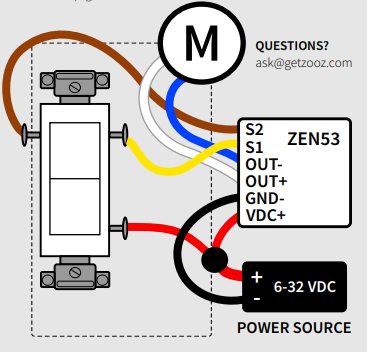

ZEN53 BEDRADINGSDIAGRAM VOOR DC MOTOREN

Sluit de motordraden aan op OUT - en OUT + op de ZEN53. ZEN53 BEDRADINGSDIAGRAM VOOR DC MOTOREN
Houd uw wandschakelaar aangesloten op de VDC positieve + van de DC voeding. Sluit S1 en S2 op de ZEN53 aan volgens de instructies voor uw wandschakelaar. Het onderstaande diagram toont een enkelpolige dubbelwerpschakelaar met middenuitstand.
Sluit de GND van de DC voedingsbron aan op de GND pigtail van de ZEN53. PAGINA 1 ALLEEN DRUKKNOPSCHAKELAARS Sluit de ZEN53 niet aan op een wanddimmer, verlichte schakelaars of elektronische hulpschakelaars. Het ZEN53 apparaat kan alleen worden aangesloten met enkelpolige drukknopschakelaars!
Sluit de VDC positieve + van de DC voedingsbron aan op de VDC+ pigtail van de ZEN53.

VOLTOOI DE INSTALLATIE

Bevestig uw Z-Wave DC Motor Controller en de wandschakelaar in de doos met montageschroeven en behandel de draden voorzichtig. Installeer de wandplaat en herstel de stroom naar het circuit.

KALIBREER HET APPARAAT

U moet de ZEN53 DC Motor Controller kalibreren om uw rolgordijnen of jaloezieën correct te bedienen met Z-Wave bediening. De standaardduur voor een werkingscyclus van dit apparaat is 60 seconden (voor een volledige op-neer cyclus). U kunt de ZEN53 automatisch of handmatig kalibreren om de juiste duur in te stellen voor op / neer of open / sluit cycli. OPMERKING: Als u een volledig nieuwe motor voor uw rolgordijnen installeert, stel deze dan eerst in volgens de instructies.

AUTOMATISCHE KALIBRATIE

Gebruik deze methode voor motoren met eindschakelaars.

1. Druk 6 keer snel op de Z-Wave knop om de kalibratiemodus te openen (of stel parameter 5 in op waarde 1 voor rolluikmodus of waarde 2 voor Venetiaanse modus, voeg eerst toe aan de hub).

2. Het apparaat begint met kalibreren terwijl het groen knippert. Het proces duurt ongeveer 10 seconden.

3. De motor begint de jaloezieën te openen totdat de limiet is bereikt en de jaloezie volledig open is. Daarna keert de werking om en begint de jaloezie te sluiten totdat de gesloten limiet is bereikt.

4. Het kalibratieproces is nu voltooid. Het apparaat heeft de totale tijd berekend die nodig is om uw jaloezieën of rolluiken volledig te openen of te sluiten. Het zal deze gegevens gebruiken om open en sluit opdrachten uit te voeren. Als u handmatig aanpassingen moet maken, kunt u de nieuwe waarden invoeren in parameters 3 en 4 in de geavanceerde instellingen.

Z-WAVE BEDIENING

Er zijn 2 methoden om het relais aan uw hub toe te voegen:

SmartStart:

SCHAKEL HET APPARAAT NOG NIET IN.
Gebruik de hub UI / app om de SmartStart code op het apparaat te scannen. De SmartStart QR code / beveiligings PIN bevindt zich aan de achterkant van de dimmer.
Zodra voltooid, schakel het apparaat in voor SmartStart inclusie, het wordt automatisch toegevoegd.
Druk NIET op de Z-Wave® knop. (Behalve voor SmartThings, mogelijk moet u 3 keer op de Z-Wave® knop tikken). Zie hieronder voor QR codes naar hubspecifieke instructies.

Handmatige inclusie:

Start inclusie (koppelen) in de app of hub UI.
Zorg ervoor dat het apparaat van stroom is voorzien en voltooi de inclusie bij het relais: druk 3 keer snel op de Z-Wave® knop.
De LED indicator zal snel groen knipperen om communicatie aan te geven en zal 2 seconden groen branden als inclusie succesvol is of 2 seconden rood branden als de koppelingspoging mislukt. Als de LED niet snel knippert, heeft u niet snel genoeg op de knop gedrukt.

Hoe u de ZEN53 DC Motor Controller toevoegt aan Home Assistant

Hoe u de ZEN53 DC Motor Controller toevoegt aan HomeSeer

Hoe u de ZEN53 DC Motor Controller toevoegt aan Hubitat

Hoe u de ZEN53 DC Motor Controller toevoegt aan SmartThings

Hoe u de ZEN53 DC Motor Controller toevoegt aan Z-Box

Hoe u de ZEN53 DC Motor Controller toevoegt aan Mijn Z-Wave Hub

PROBLEEMOPLOSSING

Wordt het apparaat niet toegevoegd aan uw systeem? Probeer dit:

Start EXCLUSIE en druk 3 keer snel op de Z-Wave knop.
HERSTEL FABRIEKSINSTELLINGEN van het apparaat.
Breng de gatewaycontroller (hub) dichter bij het apparaat, mogelijk is het buiten bereik.
Verkrijg tips voor probleemoplossing voor uw hub op www.support.getzooz.com

EXCLUSIE (APPARAAT VERWIJDEREN / ONTKOPPELEN)

Breng uw Z-Wave hub indien mogelijk dicht bij het apparaat
Zet de Z-Wave hub in exclusiemodus (weet u niet hoe? [email protected])
Druk 3 keer snel op de Z-Wave knop op het apparaat (de LED indicator begint groen te knipperen)
Uw hub zal de exclusie bevestigen, de LED indicator op het apparaat zal 2 seconden groen branden en de ZEN53 zal verdwijnen uit de apparatenlijst van uw controller.

Kan mijn ZEN53 DC Motor Controller niet toevoegen aan Home Assistant

Kan mijn ZEN53 DC Motor Controller niet toevoegen aan HomeSeer

Kan mijn ZEN53 DC Motor Controller niet toevoegen aan Hubitat

Kan mijn ZEN53 DC Motor Controller niet toevoegen aan SmartThings

Kan mijn ZEN53 DC Motor Controller niet toevoegen aan Z-Box

Kan mijn ZEN53 DC Motor Controller niet toevoegen aan Z-Wave

HERSTEL FABRIEKSINSTELLINGEN

Als uw primaire controller ontbreekt of niet werkt, moet u mogelijk het apparaat terugzetten naar de fabrieksinstellingen. Om de ZEN53 te resetten, drukt u eenmaal op de Z-Wave knop en onmiddellijk daarna houdt u deze 15 seconden ingedrukt. De LED indicator knippert rood tijdens het proces en brandt 3 seconden continu rood om een succesvolle reset te bevestigen.

OPMERKING: Alle eerder opgeslagen activiteit en aangepaste instellingen worden uit het geheugen van het apparaat gewist.

GEAVANCEERDE INSTELLINGEN

Hier zijn alle geavanceerde instellingen van het apparaat: Geavanceerde instellingen voor de ZEN53 DC Motor Controller

Hoe u toegang krijgt tot de geavanceerde instellingen voor de ZEN53 DC Motor Controller op Home Assistant

Hoe u toegang krijgt tot de geavanceerde instellingen voor de ZEN53 DC Motor Controller op HomeSeer

Hoe u toegang krijgt tot de geavanceerde instellingen voor de ZEN53 DC Motor Controller op Hubitat

Hoe u toegang krijgt tot de geavanceerde instellingen voor de ZEN53 DC Motor Controller op SmartThings

Hoe u toegang krijgt tot de geavanceerde instellingen voor de ZEN53 DC Motor Controller op Z-Box

ASSOCIATIE

Deze Motor Controller ondersteunt Groep 1 met maximaal 5 apparaten voor Lifeline Group communicatie en Groepen 2-4 met maximaal 5 apparaten. Dit apparaat verzendt BASIC REPORT en SWITCH MULTILEVEL REPORT naar Groep 1, BASIC SET opdracht naar groep 2, SWITCH MULTILEVEL SET naar Groep 3, en SWITCH MULTILEVEL START LEVEL CHANGE / SWITCH MULTILEVEL STOP LEVEL CHANGE wanneer handmatig bediend vanaf de wandschakelaar. U kunt directe associatie instellen zodat het relais een ander ZWave apparaat onafhankelijk van de hub bestuurt door Groep 2 te gebruiken. Niet elke hub biedt directe associatie instellingen in de interface, ga daarom naar www.support.getzooz.com om te zien of uw systeem directe associatie ondersteunt.

S2

Dit product kan worden opgenomen en bediend in elk Z-Wave netwerk met andere Z-Wave gecertificeerde apparaten van andere fabrikanten en/of andere toepassingen. Alle niet op batterijen werkende nodes binnen het netwerk fungeren als repeaters ongeacht de leverancier om de betrouwbaarheid van het netwerk te vergroten. Dit product beschikt over het nieuwste Security 2 (S2) framework om hackrisico’s binnen smart home netwerken te verminderen. Dit apparaat is uitgerust met een unieke authenticatiecode voor vertrouwde draadloze communicatie.

GARANTIE

Dit product valt onder een beperkte garantie van 1 jaar en een verlengde garantie van 5 jaar na registratie. Om het volledige garantiebeleid te lezen of een garantieclaim in te dienen, gaat u naar www.getzooz.com/warranty.

IN GEEN GEVAL ZULLEN ZOOZ OF HAAR DOCHTERONDERNEMINGEN EN GELIEERDE BEDRIJVEN AANSPRAKELIJK ZIJN VOOR INDIRECTE, INCIDENTELE, BESTRAFFENDE, SPECIALE OF GEVOLGSCHADE, OF SCHADE VOOR VERLIES VAN WINST, INKOMSTEN OF GEBRUIK GELEDEN DOOR DE KLANT OF EEN DERDE PARTIJ, HETZIJ IN EEN CONTRACTUELE ACTIE OF ANDERSZINS, ZELFS ALS OP DE MOGELIJKHEID VAN DERGELIJKE SCHADE IS GEWEZEN. DE AANSPRAKELIJKHEID VAN ZOOZ EN HET EXCLUSIEVE RECHTSMIDDEL VAN DE KLANT VOOR ELKE OORZAAK VAN ACTIE DIE VOORTVLOEIT UIT OF VERBAND HOUDT MET DEZE OVEREENKOMST OF DE VERKOOP OF HET GEBRUIK VAN DE PRODUCTEN, HETZIJ GEBASEERD OP NALATIGHEID, STRIKTE AANSPRAKELIJKHEID, SCHENDING VAN GARANTIE, SCHENDING VAN OVEREENKOMST OF BILLIJKE BEGINSELEN, IS UITDRUKKELIJK BEPERKT TOT, NAAR KEUZE VAN ZOOZ, VERVANGING VAN OF TERUGBETALING VAN DE AANKOOPPRIJS VOOR DAT GEDEELTE VAN DE PRODUCTEN WAARVOOR SCHADE WORDT GEVORDERD. ALLE CLAIMS VAN WELKE AARD DAN OOK DIE VOORTVLOEIEN UIT OF VERBAND HOUDEN MET DEZE OVEREENKOMST OF DE VERKOOP OF HET GEBRUIK VAN PRODUCTEN WORDEN GEACHT TE ZIJN AFGEZIEN TENZIJ SCHRIFTELIJK INGEDIEND BINNEN DERTIG (30) DAGEN NA LEVERING DOOR ZOOZ, OF DE DATUM VASTGESTELD VOOR LEVERING IN GEVAL VAN NIET LEVERING.

FCC OPMERKING DE FABRIKANT IS NIET VERANTWOORDELIJK VOOR RADIO OF TV STORINGEN VEROORZAAKT DOOR ONGEOORLOOFDE WIJZIGINGEN AAN DEZE APPARATUUR. DERGELIJKE WIJZIGINGEN KUNNEN DE BEVOEGDHEID VAN DE GEBRUIKER OM DE APPARATUUR TE BEDIENEN ONGELDIG MAKEN. BINNENSHUIS OPSLAAN WANNEER NIET IN GEBRUIK. ALLEEN GESCHIKT VOOR DROGE LOCATIES. NIET ONDERDOMPELEN IN WATER. NIET GEBRUIKEN WAAR HET RECHTSTREEKS WORDT BLOOTGESTELD AAN WATER. Dit apparaat voldoet aan Deel 15 van de FCC regels. Gebruik is onderworpen aan de volgende voorwaarden:

Dit apparaat mag geen schadelijke interferentie veroorzaken
Dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Deze apparatuur is getest en voldoet aan de limieten voor een Klasse B digitaal apparaat, overeenkomstig Deel 15 van de FCC regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequente energie uitstralen en kan, indien niet geïnstalleerd en gebruikt volgens de instructies, schadelijke interferentie veroorzaken voor radiocommunicatie. Er is echter geen garantie dat interferentie niet zal optreden in een specifieke installatie. Als deze apparatuur schadelijke interferentie veroorzaakt voor radio of televisieontvangst, kan de gebruiker proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

Heroriënteer of verplaats de ontvangstantenne
Vergroot de afstand tussen apparatuur en ontvanger
Sluit de apparatuur aan op een apart stopcontact of circuit van de ontvanger
Raadpleeg de dealer of een ervaren radio/tv technicus voor aanvullende hulp
