ZEN78 Hoogvermogenrelais Producthandleiding

Vergeet niet uw product te registreren voor verlengde garantie en meer voordelen:

Klik hier om uw apparaat te registreren.

FUNCTIES

Z-Wave® aan/uit bediening van grote belastingen tot 40 A
Ideaal voor zwembadpompen, elektrische verwarmingen of boilers
Energiemonitoring live en over tijd
LED-indicator voor eenvoudigere probleemoplossing
Z-Wave® Long Range voor ultra betrouwbare communicatie zonder mesh
NIEUWE 800-serie chip voor snellere prestaties
Ingebouwde overbelastingsbeveiliging en SGS-certificering

SPECIFICATIES

Modelnummer: ZEN78 800LR
Z-Wave® Regio: VS/CA/MX
Voeding: 120-240 VAC, 60 Hz
Maximale belasting: 40 A, 9600 W (weerstandsbelasting)
Stroomverbruik in stand-by: 1 W
Bedrijfstemperatuur: 32° – 104° F
Bereik: Tot 300 voet (of tot 1300 voet met ZWLR)
Installatie en gebruik: Alleen binnenshuis (IPX3)
Afmetingen: 8.6” x 5.5” x 2”

LET OP

Dit is een elektrisch apparaat, wees voorzichtig bij het installeren en gebruiken van het Hoogvermogenrelais. Afstandsbediening van apparaten kan leiden tot onbedoelde of automatische activering van stroom.

Dit apparaat is bedoeld voor installatie in overeenstemming met de National Electric Code en lokale voorschriften. Het wordt aanbevolen deze installatie door een erkende elektricien te laten uitvoeren.

WAARSCHUWING

Dit apparaat kan kleine onderdelen bevatten die verstikkingsgevaar kunnen opleveren voor kinderen jonger dan 3 jaar. Houd kleine onderdelen buiten bereik van kinderen.

RISICO OP ELEKTRISCHE SCHOK

Meer dan één scheidingsschakelaar kan vereist zijn om de apparatuur spanningsvrij te maken vóór onderhoud (van toepassing op alle schakelaars zonder stekkers en dimmerproducten).
Gebruik dit apparaat NIET in de buurt van water en stel het niet bloot aan regen of vocht.
Probeer het apparaat NIET te drogen met een föhn of magnetron.
Probeer het product, accessoires of voeding NIET uit elkaar te halen, te openen, te onderhouden of aan te passen. Dit kan risico op elektrische schokken of andere gevaren veroorzaken. Elk bewijs van een poging om dit apparaat te openen en/of aan te passen, inclusief het losmaken, doorprikken of verwijderen van labels, maakt de beperkte garantie ongeldig.
Gebruik GEEN enkel apparaat in combinatie met een Wall Switch 2 die een stopcontact bedient (van toepassing op alle schakelaars zonder stekkers en dimmerproducten).
Schakel de hoofdstroom uit bij de stroomonderbreker voordat u producten uit de In-Wall serie installeert, repareert of onderhoudt.

VEILIGHEID VAN AC-ADAPTER

Het niet nemen van de volgende voorzorgsmaatregelen kan leiden tot ernstig letsel of overlijden door elektrische schokken of schade aan het apparaat. Om een geschikte stroombron voor uw apparaat te selecteren:
Gebruik alleen de voedingseenheid, stekkeradapters en AC-voedingskabel die met uw apparaat zijn meegeleverd of die u van een geautoriseerde verkoper hebt ontvangen.
Gebruik geen niet-standaard stroombronnen zoals generatoren of omvormers, zelfs niet als spanning en frequentie acceptabel lijken. Gebruik alleen wisselstroom van een standaard wandstopcontact.
Overbelast uw wandstopcontact, verlengsnoer, stekkerdoos of andere elektrische aansluiting niet. Controleer of deze geschikt zijn voor de totale stroomsterkte (in ampère [A]) die door het apparaat wordt opgenomen (aangegeven op de voedingseenheid) en door andere apparaten op hetzelfde circuit.
Bij apparaten waarbij de AC-pinnen kunnen worden ingeklapt voor opslag, moet u vóór het aansluiten van de AC-adapter op een stopcontact controleren of de pinnen volledig zijn uitgeklapt.
Bij apparaten waarbij de AC-pinnen verwijderbaar zijn en waarbij de voeding een universele adapter gebruikt, moet u vóór het aansluiten van de AC-adapter op een stopcontact controleren of de pinconstructie correct is geconfigureerd voor het stopcontact en volledig in de adapter is geplaatst.

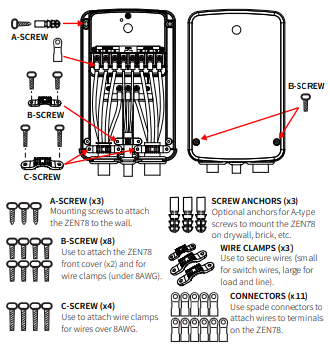

HARDWAREGIDS

INSTALLATIE

Schakel de stroom uit bij de stroomonderbreker.
Monteer het Hoogvermogenrelais op de gekozen locatie en zorg voor gemakkelijke toegang tot bestaande bedrading.
Verwijder de voorklep van het apparaat (OPMERKING: schroeven voor de afdekking zijn niet vooraf geïnstalleerd, ze worden geleverd in zak B met de schroefaccessoires).
Verwijder voorzichtig de draden van de belasting of scheidingsschakelaar.
Strip indien nodig de isolatie van de draden. Gebruik voor gevlochten draden de meegeleverde vorkklemmen voor een veilige verbinding. Leid de draden door de afdichtpluggen van het relais.

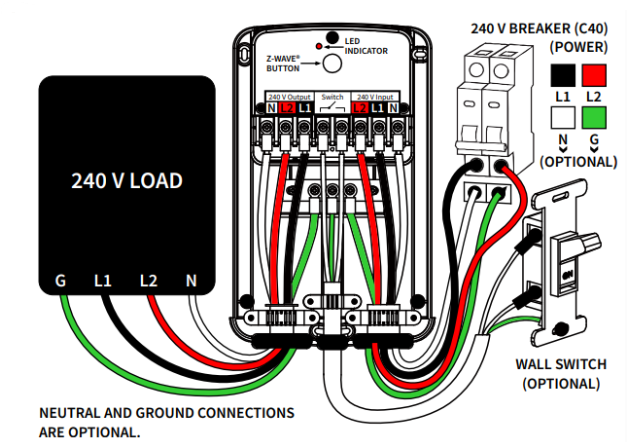

Maak de elektrische verbindingen. Raadpleeg het juiste bedradingsschema voor stroom-, belasting- en optionele externe schakelaarverbindingen. Draai de klemschroeven van het relais los, plaats de draden en draai stevig vast.
Controleer nogmaals of alle verbindingen stevig vastzitten en alle aansluitingen volledig zijn aangedraaid.
Gebruik de meegeleverde draadklemmen om de bedrading in de relaisbehuizing vast te zetten.
Sluit de afdekking en bevestig vervolgens de schroeven van de voorklep (type B).
Herstel de stroom naar het circuit en test het apparaat. De LED-indicator op de ZEN78 zal rood pulseren wanneer de stroom wordt hersteld. De eenvoudigste manier om het apparaat te testen is door op de Z-Wave® knop op de ZEN78 te drukken. De aangesloten belasting verandert van status (aan of uit) wanneer op de Z-Wave® knop wordt gedrukt.

Probleemoplossing: Als het apparaat niet inschakelt, schakel dan de stroomonderbreker uit en controleer of er geen losse verbindingen zijn. Controleer nogmaals of u het juiste schema voor uw installatie hebt gevolgd.

Z-WAVE BEDIENING

Er zijn 2 methoden om het relais aan uw hub toe te voegen:

SmartStart:

SCHAKEL HET APPARAAT NOG NIET IN.
Gebruik de gebruikersinterface/app van de hub om de SmartStart-code op het apparaat te scannen. De SmartStart QR-code/beveiligings-PIN bevindt zich op de achterkant van de dimmer.
Zodra dit is voltooid, schakelt u het apparaat in voor SmartStart-inclusie, het wordt automatisch toegevoegd.
Druk NIET op de Z-Wave® knop. (Behalve bij SmartThings, daar moet u mogelijk 3 keer op de Z-Wave® knop tikken). Zie hieronder voor QR-codes naar hubspecifieke instructies.

Handmatige inclusie:

Start inclusie (koppeling) in de app of gebruikersinterface van de hub.
Controleer of het apparaat van stroom is voorzien en voltooi de inclusie bij het relais: druk 3 keer snel op de Z-Wave® knop.
De LED-indicator zal snel groen knipperen om communicatie aan te geven en 2 seconden groen branden als inclusie succesvol is of 2 seconden rood branden als de koppelingspoging mislukt. Als de LED niet snel knippert, hebt u niet snel genoeg op de knop gedrukt.

Hoe u de ZEN78 Hoogvermogenrelais toevoegt aan Home Assistant

Hoe u de ZEN78 Hoogvermogenrelais toevoegt aan HomeSeer

Hoe u de ZEN78 Hoogvermogenrelais toevoegt aan Hubitat

Hoe u de ZEN78 Hoogvermogenrelais toevoegt aan SmartThings

Hoe u de ZEN78 Hoogvermogenrelais toevoegt aan Z-Box

Hoe u de ZEN78 Hoogvermogenrelais toevoegt aan Mijn Z-Wave Hub

PROBLEEMOPLOSSING

Kan het relais niet aan uw hub worden toegevoegd? Probeer dit:

Start EXCLUSIE en druk 3 keer snel op de Z-Wave® knop.
Druk 3 keer zo snel mogelijk op de Z-Wave® knop om toe te voegen of probeer het in een niet-beveiligde modus.
Voer een fabrieksreset van het apparaat uit.
Breng het relais dichter bij uw hub, mogelijk bevindt het zich buiten bereik.
Controleer dubbel of het apparaat van stroom is voorzien.

EXCLUSIE (APPARAAT VERWIJDEREN / ONTKOPPELEN)

Breng het Hoogvermogenrelais binnen direct bereik van uw Z-Wave® gateway (hub).
Zet de Z-Wave® hub in exclusiemodus.
Druk 3 keer snel op de Z-Wave® knop.
Uw hub bevestigt de exclusie en het relais verdwijnt uit de apparatenlijst van uw controller.

Kan mijn ZEN78 Hoogvermogenrelais niet toevoegen aan Home Assistant

Kan mijn ZEN78 Hoogvermogenrelais niet toevoegen aan HomeSeer

Kan mijn ZEN78 Hoogvermogenrelais niet toevoegen aan Hubitat

Kan mijn ZEN78 Hoogvermogenrelais niet toevoegen aan SmartThings

Kan mijn ZEN78 Hoogvermogenrelais niet toevoegen aan Z-Box

Kan mijn ZEN78 Hoogvermogenrelais niet toevoegen aan Mijn Z-Wave Hub

FABRIEKSRESET

Wanneer de primaire controller van uw netwerk ontbreekt of anderszins niet werkt, moet u het apparaat mogelijk handmatig terugzetten naar de fabrieksinstellingen. Om het proces te voltooien, voorziet u het ZEN78 relais van stroom, drukt u eenmaal op de Z-Wave® knop en houdt u direct daarna de knop 20 seconden ingedrukt. De LED-indicator zal 20 seconden knipperen en vervolgens 2 seconden continu rood branden om een succesvolle reset aan te geven. Alle eerder geregistreerde activiteit en aangepaste instellingen worden uit het geheugen van het apparaat gewist.

GEAVANCEERDE INSTELLINGEN

Raadpleeg de gebruikershandleiding van uw controller voor geavanceerde programmeerinstructies, aangezien deze per software enigszins verschillen.

Geavanceerde instellingen van de ZEN78 Hoogvermogenrelais

Hoe toegang te krijgen tot de geavanceerde instellingen van de ZEN78 Hoogvermogenrelais in Home Assistant

Hoe toegang te krijgen tot de geavanceerde instellingen van de ZEN78 Hoogvermogenrelais in HomeSeer

Hoe toegang te krijgen tot de geavanceerde instellingen van de ZEN78 Hoogvermogenrelais in Hubitat

Hoe toegang te krijgen tot de geavanceerde instellingen van de ZEN78 Hoogvermogenrelais in SmartThings

Hoe toegang te krijgen tot de geavanceerde instellingen van de ZEN78 Hoogvermogenrelais in Z-Box

ASSOCIATIE

De schakelaar ondersteunt Groep 1 met maximaal 5 apparaten voor Lifeline-communicatie. Dit apparaat zal Basic Set en Switch Binary Set opdrachten verzenden naar apparaten die gekoppeld zijn aan Groep 2 wanneer de status verandert. Het zal Basic Set AAN naar Groep 3 en Basic Set UIT opdrachten naar Groep 4 verzenden wanneer een oververhittingsalarm wordt geactiveerd. Het zal Basic Set AAN naar Groep 5 en Basic Set UIT opdrachten naar Groep 6 verzenden wanneer het oververhittingsalarm wordt gewist. Het zal Basic Set AAN naar Groep 7 en Basic Set UIT opdrachten naar Groep 8 verzenden wanneer een vorstalarm wordt geactiveerd. Het zal Basic Set AAN naar Groep 9 en Basic Set UIT opdrachten naar Groep 10 verzenden wanneer het vorstalarm wordt gewist. Het zal Basic Set en Switch Binary Set opdrachten verzenden naar apparaten die gekoppeld zijn aan Groep 11 wanneer de externe schakelaar van status verandert.

S2

Dit product kan worden opgenomen en gebruikt in elk Z-Wave® netwerk met andere Z-Wave® gecertificeerde apparaten van andere fabrikanten en/of andere toepassingen. Alle niet op batterijen werkende nodes binnen het netwerk functioneren als repeaters, ongeacht de fabrikant, om de betrouwbaarheid van het netwerk te vergroten. Dit is een SGS-gecertificeerd apparaat. SGS is, net als ETL of UL, een nationaal erkend testlaboratorium. Het SGS-keurmerk is bewijs van productconformiteit met Noord-Amerikaanse veiligheidsnormen.

COMMANDOKLASSEN

ZWAVEPLUS_INFO V2

ASSOCIATION V2

ASSOCIATION_GROUP_INFO V3

TRANSPORT_SERVICE V2

VERSION V3

METER V6

SENSOR_MULTILEVEL V11

MANUFACTURER_SPECIFIC V2

DEVICE_RESET_LOCALLY V1

INDICATOR V3

POWERLEVEL V1

SWITCH_BINARY V2

CONFIGURATION V4

CRC_16_ENCAP V1

SECURITY_2 V1

APPLICATION_STATUS V1

SUPERVISION V1

FIRMWARE_UPDATE_MD V5

NOTIFICATION V8

CENTRAL_SCENE V3

VEILIGHEID VAN DRADEN EN KABELS

Leg alle draden en kabels zo neer dat mensen en huisdieren er niet over kunnen struikelen of er per ongeluk aan kunnen trekken wanneer zij zich door de ruimte bewegen. Laat kinderen niet spelen met kabels, draden en snoeren. Om schade aan stroomkabels en voeding te voorkomen:
Bescherm stroomkabels tegen betreding.
Bescherm kabels tegen beknelling of scherpe bochten, vooral waar ze verbonden zijn met het stopcontact, de voedingseenheid en het apparaat.
Trek niet hard aan stroomkabels, maak er geen knopen in, buig ze niet scherp en behandel ze niet verkeerd.
Stel stroomkabels niet bloot aan warmtebronnen.
Houd kinderen en huisdieren uit de buurt van stroomkabels. Laat hen er niet op bijten of kauwen.
Wanneer u stroomkabels loskoppelt, trek dan aan de stekker en niet aan het snoer.
Als een stroomkabel of voeding op enige wijze beschadigd raakt, stop dan onmiddellijk met het gebruik ervan.
Haal de stekker van uw apparaat uit het stopcontact tijdens onweersbuien of wanneer het lange tijd niet wordt gebruikt.
Voor apparaten met een AC-stroomkabel die op de voeding wordt aangesloten, sluit u de stroomkabel altijd aan volgens de volgende instructies:
- Stap 1: Steek de AC-stroomkabel volledig in de voedingseenheid.
- Stap 2: Steek het andere uiteinde van de AC-stroomkabel in het wandstopcontact.

GARANTIE

Dit product valt onder een garantie van 12 maanden en onder een beperkte garantie van 5 jaar indien geregistreerd binnen 30 dagen na aankoop. Bezoek www.getzooz.com/warranty om het volledige garantiebeleid te lezen of een garantieclaim in te dienen.

IN GEEN GEVAL ZULLEN ZOOZ OF HAAR DOCHTERONDERNEMINGEN EN GELIEERDE BEDRIJVEN AANSPRAKELIJK ZIJN VOOR INDIRECTE, INCIDENTELE, BESTRAFFENDE, SPECIALE OF GEVOLGSCHADE, OF SCHADE DOOR VERLIES VAN WINST, INKOMSTEN OF GEBRUIK OPGELOPEN DOOR DE KLANT OF DERDEN, HETZIJ IN EEN CONTRACTUELE ACTIE OF ANDERSZINS, ZELFS INDIEN GEWAARSCHUWD VOOR DE MOGELIJKHEID VAN DERGELIJKE SCHADE. DE AANSPRAKELIJKHEID VAN ZOOZ EN HET EXCLUSIEVE RECHTSMIDDEL VAN DE KLANT VOOR ENIGE VORDERING DIE VOORTVLOEIT UIT DEZE OVEREENKOMST OF DE VERKOOP OF HET GEBRUIK VAN DE PRODUCTEN, ONGEACHT OF DEZE GEBASEERD IS OP NALATIGHEID, STRIKTE AANSPRAKELIJKHEID, GARANTIEBREUK, CONTRACTBREUK OF BILLJKHEIDSPRINCIPES, IS UITDRUKKELIJK BEPERKT TOT, NAAR KEUZE VAN ZOOZ, VERVANGING VAN OF TERUGBETALING VAN DE AANKOOPPRIJS VAN HET GEDEELTE VAN DE PRODUCTEN WAARVOOR SCHADE WORDT GEVORDERD. ALLE VORDERINGEN VAN WELKE AARD DAN OOK DIE VOORTVLOEIEN UIT DEZE OVEREENKOMST OF DE VERKOOP OF HET GEBRUIK VAN PRODUCTEN WORDEN GEACHT TE ZIJN AFGEZIEN TENZIJ DEZE SCHRIFTELIJK WORDEN INGEDIEND BINNEN DERTIG (30) DAGEN NA LEVERING DOOR ZOOZ OF DE DATUM DIE IS VASTGESTELD VOOR LEVERING IN GEVAL VAN NIET-LEVERING.

FCC-OPMERKING: DE FABRIKANT IS NIET VERANTWOORDELIJK VOOR RADIO- OF TV-STORINGEN VEROORZAAKT DOOR NIET-GEAUTORISEERDE WIJZIGINGEN AAN DEZE APPARATUUR. DERGELIJKE WIJZIGINGEN KUNNEN DE BEVOEGDHEID VAN DE GEBRUIKER OM DE APPARATUUR TE BEDIENEN ONGELDIG MAKEN. BINNENSHUIS OPSLAAN WANNEER NIET IN GEBRUIK. ALLEEN GESCHIKT VOOR DROGE LOCATIES. NIET ONDERDOMPELEN IN WATER. NIET GESCHIKT VOOR GEBRUIK WAAR HET RECHTSTREEKS AAN WATER WORDT BLOOTGESTELD.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is onderworpen aan de volgende voorwaarden:

Dit apparaat mag geen schadelijke interferentie veroorzaken.
Dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequente energie uitstralen en kan, indien niet geïnstalleerd en gebruikt volgens de instructies, schadelijke interferentie veroorzaken voor radiocommunicatie. Er is echter geen garantie dat er in een bepaalde installatie geen interferentie zal optreden. Als deze apparatuur schadelijke interferentie veroorzaakt voor radio- of televisieontvangst, kan de gebruiker proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

Heroriënteer of verplaats de ontvangstantenne
Vergroot de afstand tussen apparatuur en ontvanger
Sluit apparatuur aan op een ander stopcontact of circuit dan de ontvanger
Raadpleeg de dealer of een ervaren radio/tv-technicus voor aanvullende hulp

Dit digitale apparaat van Klasse B voldoet aan de Canadese ICES-003 norm. Dit apparaat voldoet aan de licentievrije RSS-standaard(en) van Industry Canada. Gebruik is onderworpen aan de volgende twee voorwaarden:

Dit apparaat mag geen interferentie veroorzaken.

Dit apparaat moet alle interferentie accepteren, inclusief interferentie die ongewenste werking van het apparaat kan veroorzaken.

Dit apparaat voldoet aan de toepasselijke CNR-standaarden van Industry Canada voor licentievrije radioapparaten. Gebruik is toegestaan onder de volgende twee voorwaarden:

Het apparaat mag geen storing veroorzaken.
De gebruiker van het apparaat moet alle ontvangen radio-interferentie accepteren, zelfs indien deze de werking ervan kan beïnvloeden.

RF-waarschuwingsverklaring: Het apparaat is geëvalueerd om te voldoen aan de algemene vereisten voor RF-blootstelling. Om naleving van de RSS-102 richtlijnen voor radiofrequente (RF) blootstelling te behouden, moet deze apparatuur worden geïnstalleerd en gebruikt met een minimale afstand van 20 cm tussen de straler en uw lichaam.
