ZEN78 Hochleistungsrelais Produkthandbuch

Vergessen Sie nicht, Ihr Produkt zu registrieren, um eine verlängerte Garantie und weitere Vorteile zu erhalten:

Klicken Sie hier, um Ihr Gerät zu registrieren.

FUNKTIONEN

Z-Wave® Ein/Aus Steuerung großer Lasten bis zu 40 A
Ideal für Poolpumpen, elektrische Heizungen oder Boiler
Energieverbrauchsüberwachung live und über längere Zeiträume
LED-Anzeige für einfachere Fehlerbehebung
Z-Wave® Long Range für extrem zuverlässige Kommunikation ohne Mesh
NEUER 800er Chip für schnellere Leistung
Integrierter Überlastschutz und SGS Zertifizierung

SPEZIFIKATIONEN

Modellnummer: ZEN78 800LR
Z-Wave® Region: USA/Kanada/Mexiko
Stromversorgung: 120–240 VAC, 60 Hz
Maximale Last: 40 A, 9600 W (ohmsche Last)
Leistungsaufnahme im Standby: 1 W
Betriebstemperatur: 0 ° – 40 °C
Reichweite: Bis zu 300 Fuß (oder bis zu 1300 Fuß mit ZWLR)
Installation und Verwendung: Nur für Innenräume (IPX3)
Abmessungen: 8,6” x 5,5” x 2”

VORSICHT

Dies ist ein elektrisches Gerät. Bitte seien Sie bei der Installation und Verwendung des Hochleistungsrelais vorsichtig. Die Fernsteuerung von Geräten kann zu unbeabsichtigter oder automatischer Aktivierung der Stromversorgung führen.

Dieses Gerät ist für die Installation gemäß dem National Electric Code und den örtlichen Vorschriften vorgesehen. Es wird empfohlen, die Installation von einem zugelassenen Elektriker durchführen zu lassen.

WARNUNG

Dieses Gerät kann Kleinteile enthalten, die für Kinder unter 3 Jahren eine Erstickungsgefahr darstellen können. Halten Sie Kleinteile von Kindern fern.

GEFAHR EINES ELEKTRISCHEN SCHLAGS

Möglicherweise ist mehr als ein Trennschalter erforderlich, um das Gerät vor Wartungsarbeiten spannungsfrei zu schalten (gilt für alle Schalter ohne Stecker und Dimmer-Produkte).
Verwenden Sie dieses Gerät NICHT in der Nähe von Wasser und setzen Sie es weder Regen noch Feuchtigkeit aus.
Versuchen Sie NICHT, das Gerät mit einem Haartrockner oder einer Mikrowelle zu trocknen.
Versuchen Sie NICHT, das Produkt, Zubehör oder Netzteil zu zerlegen, zu öffnen, zu warten oder zu verändern. Dies könnte die Gefahr eines elektrischen Schlags oder anderer Risiken verursachen. Jegliche Hinweise auf Versuche, dieses Gerät zu öffnen und/oder zu verändern, einschließlich des Ablösens, Durchstechens oder Entfernens von Etiketten, führen zum Erlöschen der eingeschränkten Garantie.
Verwenden Sie KEIN Gerät in Kombination mit einem Wall Switch 2 zur Steuerung einer Steckdose (gilt für alle Schalter ohne Stecker und Dimmer-Produkte).
Schalten Sie die Hauptstromversorgung am Sicherungsautomaten aus, bevor Sie Produkte der In-Wall Serie installieren oder warten.

SICHERHEIT DES AC-ADAPTERS

Die Nichtbeachtung der folgenden Vorsichtsmaßnahmen kann zu schweren Verletzungen oder Tod durch elektrischen Schlag oder zu Schäden am Gerät führen. So wählen Sie eine geeignete Stromquelle für Ihr Gerät aus:
Verwenden Sie ausschließlich das Netzteil, die Steckadapter und das AC-Stromkabel, die mit Ihrem Gerät geliefert wurden oder die Sie von einem autorisierten Händler erhalten haben.
Verwenden Sie keine nicht standardisierten Stromquellen wie Generatoren oder Wechselrichter, selbst wenn Spannung und Frequenz akzeptabel erscheinen. Verwenden Sie ausschließlich Wechselstrom aus einer standardmäßigen Wandsteckdose.
Überlasten Sie keine Wandsteckdose, Verlängerungskabel, Steckdosenleiste oder andere elektrische Steckverbindung. Stellen Sie sicher, dass diese für den gesamten Strom (in Ampere [A]) ausgelegt sind, der vom Gerät (angegeben auf dem Netzteil) und anderen Geräten im selben Stromkreis aufgenommen wird.
Bei Geräten, bei denen die AC-Steckerstifte zur Aufbewahrung eingeklappt werden können, stellen Sie vor dem Einstecken des AC-Adapters in eine Steckdose sicher, dass die Stifte vollständig ausgeklappt sind.
Bei Geräten mit abnehmbaren AC-Steckerstiften und universellem Adapter stellen Sie vor dem Einstecken des AC-Adapters in eine Steckdose sicher, dass die Steckereinheit die richtige Konfiguration für die Steckdose besitzt und vollständig im Adapter sitzt.

HARDWAREANLEITUNG

INSTALLATION

Schalten Sie die Stromversorgung am Sicherungsautomaten aus.

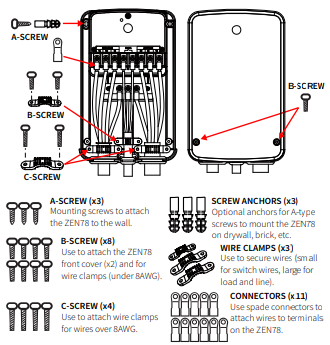

Montieren Sie das Hochleistungsrelais an der gewünschten Stelle und achten Sie dabei auf einfachen Zugang zu den vorhandenen Leitungen.
Entfernen Sie die Frontabdeckung des Geräts (HINWEIS: Die Schrauben für die Abdeckung sind nicht vormontiert. Sie befinden sich in Beutel B zusammen mit dem Schraubenzubehör).
Entfernen Sie vorsichtig die Leitungen von der Last oder dem Trennschalter.
Entfernen Sie die Isolierung der Leitungen nach Bedarf. Verwenden Sie bei Litzenleitungen die mitgelieferten Kabelschuhe für eine sichere Verbindung. Führen Sie die Leitungen durch die Dichtungsstopfen des Relais.

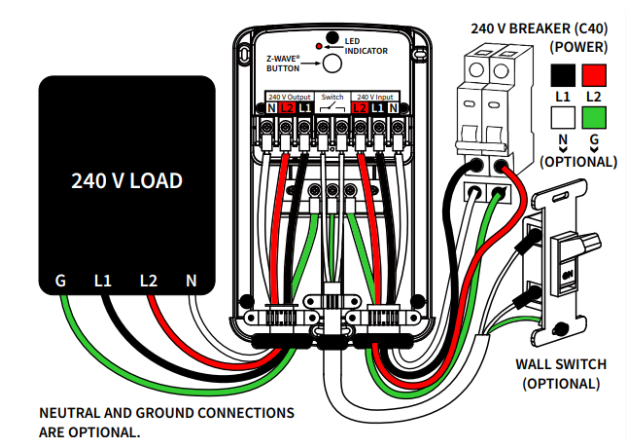

Stellen Sie die elektrischen Verbindungen her. Beachten Sie den entsprechenden Verdrahtungsplan für Stromversorgung, Last und optionale externe Schalteranschlüsse. Lösen Sie die Klemmschrauben des Relais, führen Sie die Leitungen ein und ziehen Sie sie sicher fest.
Überprüfen Sie nochmals, dass alle Verbindungen fest sitzen und alle Klemmen vollständig angezogen sind.
Verwenden Sie die mitgelieferten Kabelklemmen, um die Verdrahtung im Relaisgehäuse zu sichern.
Schließen Sie die Abdeckung und befestigen Sie anschließend die Schrauben (Typ B) der Frontabdeckung.
Stellen Sie die Stromversorgung des Stromkreises wieder her und testen Sie das Gerät. Die LED-Anzeige am ZEN78 pulsiert rot, wenn die Stromversorgung wiederhergestellt wird. Die einfachste Möglichkeit, das Gerät zu testen, besteht darin, die Z-Wave® Taste am ZEN78 zu drücken. Die angeschlossene Last ändert ihren Status (ein oder aus), wenn die Z-Wave® Taste gedrückt wird.

Fehlerbehebung: Wenn sich das Gerät nicht einschaltet, schalten Sie bitte den Sicherungsautomaten aus und stellen Sie sicher, dass keine lockeren Verbindungen vorhanden sind. Überprüfen Sie nochmals, ob Sie den korrekten Schaltplan für Ihre Installation verwendet haben.

Z-WAVE STEUERUNG

Es gibt 2 Methoden, um das Relais zu Ihrem Hub hinzuzufügen:

SmartStart:

SCHALTEN SIE DAS GERÄT NOCH NICHT EIN.
Verwenden Sie die Hub Benutzeroberfläche/App, um den SmartStart Code auf dem Gerät zu scannen. Der SmartStart QR-Code/Sicherheits-PIN befindet sich auf der Rückseite des Dimmers.
Sobald dies abgeschlossen ist, schalten Sie das Gerät zur SmartStart Einbindung ein. Es wird automatisch hinzugefügt.
Drücken Sie NICHT die Z-Wave® Taste. (Außer bei SmartThings, dort müssen Sie die Z-Wave® Taste möglicherweise dreimal drücken). Siehe unten für QR-Codes zu hubspezifischen Anleitungen.

Manuelle Einbindung:

Starten Sie die Einbindung (Kopplung) in der App oder der Hub Benutzeroberfläche.
Stellen Sie sicher, dass das Gerät mit Strom versorgt wird und schließen Sie die Einbindung am Relais ab: Drücken Sie die Z-Wave® Taste 3 Mal schnell hintereinander.
Die LED-Anzeige blinkt schnell grün, um die Kommunikation anzuzeigen, und leuchtet 2 Sekunden lang grün, wenn die Einbindung erfolgreich war, oder 2 Sekunden lang rot, wenn der Kopplungsversuch fehlschlägt. Wenn die LED nicht schnell blinkt, haben Sie die Taste nicht schnell genug gedrückt.

So fügen Sie das ZEN78 Hochleistungsrelais zu Home Assistant hinzu

So fügen Sie das ZEN78 Hochleistungsrelais zu HomeSeer hinzu

So fügen Sie das ZEN78 Hochleistungsrelais zu Hubitat hinzu

So fügen Sie das ZEN78 Hochleistungsrelais zu SmartThings hinzu

So fügen Sie das ZEN78 Hochleistungsrelais zu Z-Box hinzu

So fügen Sie das ZEN78 Hochleistungsrelais zu My Z-Wave Hub hinzu

FEHLERBEHEBUNG

Das Relais lässt sich nicht zu Ihrem Hub hinzufügen? Versuchen Sie Folgendes:

Starten Sie den AUSSCHLUSS und drücken Sie die Z-Wave® Taste 3 Mal schnell hintereinander.
Drücken Sie die Z-Wave® Taste 3 Mal so schnell wie möglich, um das Gerät hinzuzufügen, oder versuchen Sie es im nicht sicheren Modus.
Setzen Sie das Gerät auf Werkseinstellungen zurück.
Bringen Sie das Relais näher an Ihren Hub. Es könnte sich außerhalb der Reichweite befinden.
Überprüfen Sie nochmals, ob das Gerät mit Strom versorgt wird.

AUSSCHLUSS (ENTFERNEN / ENTKOPPELN DES GERÄTS)

Bringen Sie das Hochleistungsrelais in direkte Reichweite Ihres Z-Wave® Gateways (Hub).
Versetzen Sie den Z-Wave® Hub in den Ausschlussmodus.
Drücken Sie die Z-Wave® Taste 3 Mal schnell hintereinander.
Ihr Hub bestätigt den Ausschluss und das Relais verschwindet aus der Geräteliste Ihres Controllers.

Ich kann mein ZEN78 Hochleistungsrelais nicht zu Home Assistant hinzufügen

Ich kann mein ZEN78 Hochleistungsrelais nicht zu HomeSeer hinzufügen

Ich kann mein ZEN78 Hochleistungsrelais nicht zu Hubitat hinzufügen

Ich kann mein ZEN78 Hochleistungsrelais nicht zu SmartThings hinzufügen

Ich kann mein ZEN78 Hochleistungsrelais nicht zu Z-Box hinzufügen

Ich kann mein ZEN78 Hochleistungsrelais nicht zu My Z-Wave Hub hinzufügen

WERKSEINSTELLUNGEN

Wenn der primäre Controller Ihres Netzwerks fehlt oder anderweitig nicht funktionsfähig ist, müssen Sie das Gerät möglicherweise manuell auf Werkseinstellungen zurücksetzen. Um den Vorgang abzuschließen, versorgen Sie das ZEN78 Relais mit Strom, drücken Sie dann einmal die Z-Wave® Taste und halten Sie unmittelbar danach die Taste 20 Sekunden lang gedrückt. Die LED-Anzeige blinkt 20 Sekunden lang und leuchtet anschließend 2 Sekunden lang dauerhaft rot, um einen erfolgreichen Reset anzuzeigen. Alle zuvor aufgezeichneten Aktivitäten und benutzerdefinierten Einstellungen werden aus dem Gerätespeicher gelöscht.

ERWEITERTE EINSTELLUNGEN

Bitte beachten Sie die Bedienungsanleitung Ihres Controllers für erweiterte Programmieranweisungen, da diese je nach Software leicht unterschiedlich sind.

Erweiterte Einstellungen des ZEN78 Hochleistungsrelais

So greifen Sie in Home Assistant auf die erweiterten Einstellungen des ZEN78 Hochleistungsrelais zu

So greifen Sie in HomeSeer auf die erweiterten Einstellungen des ZEN78 Hochleistungsrelais zu

So greifen Sie in Hubitat auf die erweiterten Einstellungen des ZEN78 Hochleistungsrelais zu

So greifen Sie in SmartThings auf die erweiterten Einstellungen des ZEN78 Hochleistungsrelais zu

So greifen Sie in Z-Box auf die erweiterten Einstellungen des ZEN78 Hochleistungsrelais zu

ASSOZIATION

Der Schalter unterstützt Gruppe 1 mit bis zu 5 Geräten für Lifeline Kommunikation. Dieses Gerät sendet Basic Set und Switch Binary Set Befehle an Geräte, die Gruppe 2 zugeordnet sind, wenn sich sein Status ändert. Es sendet Basic Set EIN an Gruppe 3 und Basic Set AUS Befehle an Gruppe 4, wenn ein Überhitzungsalarm ausgelöst wird. Es sendet Basic Set EIN an Gruppe 5 und Basic Set AUS Befehle an Gruppe 6, wenn der Überhitzungsalarm aufgehoben wird. Es sendet Basic Set EIN an Gruppe 7 und Basic Set AUS Befehle an Gruppe 8, wenn ein Frostalarm ausgelöst wird. Es sendet Basic Set EIN an Gruppe 9 und Basic Set AUS Befehle an Gruppe 10, wenn der Frostalarm aufgehoben wird. Es sendet Basic Set und Switch Binary Set Befehle an Geräte, die Gruppe 11 zugeordnet sind, wenn der externe Schalter seinen Status ändert.

S2

Dieses Produkt kann in jedes Z-Wave® Netzwerk mit anderen Z-Wave® zertifizierten Geräten anderer Hersteller und/oder anderer Anwendungen eingebunden und betrieben werden. Alle netzbetriebenen Knoten innerhalb des Netzwerks fungieren unabhängig vom Hersteller als Repeater, um die Zuverlässigkeit des Netzwerks zu erhöhen. Dies ist ein SGS zertifiziertes Gerät. SGS ist wie ETL oder UL ein national anerkanntes Prüflabor. Das SGS Zeichen bestätigt die Einhaltung nordamerikanischer Sicherheitsstandards.

BEFEHLSKLASSEN

ZWAVEPLUS_INFO V2

ASSOCIATION V2

ASSOCIATION_GROUP_INFO V3

TRANSPORT_SERVICE V2

VERSION V3

METER V6

SENSOR_MULTILEVEL V11

MANUFACTURER_SPECIFIC V2

DEVICE_RESET_LOCALLY V1

INDICATOR V3

POWERLEVEL V1

SWITCH_BINARY V2

CONFIGURATION V4

CRC_16_ENCAP V1

SECURITY_2 V1

APPLICATION_STATUS V1

SUPERVISION V1

FIRMWARE_UPDATE_MD V5

NOTIFICATION V8

CENTRAL_SCENE V3

SICHERHEIT FÜR KABEL UND LEITUNGEN

Verlegen Sie alle Kabel und Leitungen so, dass Menschen und Haustiere nicht darüber stolpern oder versehentlich daran ziehen können, wenn sie sich im Bereich bewegen. Lassen Sie Kinder nicht mit Kabeln und Leitungen spielen. Um Schäden an Stromkabeln und Netzteilen zu vermeiden:

Schützen Sie Stromkabel davor, betreten zu werden.
Schützen Sie Kabel davor, eingeklemmt oder stark gebogen zu werden, insbesondere an den Verbindungsstellen zur Steckdose, zum Netzteil und zum Gerät.
Ziehen, verknoten, stark biegen oder missbrauchen Sie die Stromkabel nicht anderweitig.
Setzen Sie die Stromkabel keinen Wärmequellen aus.
Halten Sie Kinder und Haustiere von den Stromkabeln fern. Lassen Sie sie nicht darauf beißen oder daran kauen.
Wenn Sie Stromkabel trennen, ziehen Sie am Stecker und nicht am Kabel.
Wenn ein Stromkabel oder Netzteil in irgendeiner Weise beschädigt wird, stellen Sie die Verwendung sofort ein.
Trennen Sie Ihr Gerät bei Gewittern oder bei längerer Nichtbenutzung vom Stromnetz.
Bei Geräten mit einem AC-Stromkabel, das mit dem Netzteil verbunden wird, schließen Sie das Stromkabel immer gemäß den folgenden Anweisungen an:
- Schritt 1: Stecken Sie das AC-Stromkabel vollständig in das Netzteil.
- Schritt 2: Stecken Sie das andere Ende des AC-Stromkabels in die Wandsteckdose.

GARANTIE

Dieses Produkt ist durch eine 12-monatige Garantie sowie durch eine eingeschränkte 5-Jahres-Garantie abgedeckt, wenn es innerhalb von 30 Tagen nach dem Kauf registriert wird. Um die vollständigen Garantiebestimmungen zu lesen oder einen Garantieanspruch einzureichen, besuchen Sie www.getzooz.com/warranty.

IN KEINEM FALL HAFTEN ZOOZ ODER SEINE TOCHTERGESELLSCHAFTEN UND VERBUNDENEN UNTERNEHMEN FÜR INDIREKTE, ZUFÄLLIGE, STRAFBARE, BESONDERE ODER FOLGESCHÄDEN ODER SCHÄDEN DURCH ENTGANGENE GEWINNE, EINNAHMEN ODER NUTZUNG, DIE DEM KUNDEN ODER DRITTEN ENTSTEHEN, OB AUS VERTRAG ODER ANDERWEITIG, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. DIE HAFTUNG VON ZOOZ UND DAS AUSSCHLIESSLICHE RECHTSMITTEL DES KUNDEN FÜR JEGLICHE ANSPRÜCHE IM ZUSAMMENHANG MIT DIESER VEREINBARUNG ODER DEM VERKAUF ODER DER VERWENDUNG DER PRODUKTE, OB AUF FAHRLÄSSIGKEIT, GEFÄHRDUNGSHAFTUNG, GARANTIEVERLETZUNG, VERTRAGSBRUCH ODER BILLIGKEITSRECHTLICHEN GRUNDSÄTZEN BASIEREND, IST AUSDRÜCKLICH AUF DIE ERSATZLIEFERUNG ODER RÜCKERSTATTUNG DES KAUFPREISES FÜR DEN BETROFFENEN PRODUKTTEIL BESCHRÄNKT, NACH WAHL VON ZOOZ. ALLE ANSPRÜCHE JEGLICHER ART IM ZUSAMMENHANG MIT DIESER VEREINBARUNG ODER DEM VERKAUF ODER DER VERWENDUNG DER PRODUKTE GELTEN ALS VERZICHTET, SOFERN SIE NICHT INNERHALB VON DREISSIG (30) TAGEN NACH LIEFERUNG DURCH ZOOZ ODER DEM FÜR DIE LIEFERUNG FESTGELEGTEN DATUM IM FALLE EINER NICHTLIEFERUNG SCHRIFTLICH GELTEND GEMACHT WERDEN.

FCC HINWEIS: DER HERSTELLER IST NICHT VERANTWORTLICH FÜR RADIO ODER FERNSEHSTÖRUNGEN, DIE DURCH NICHT AUTORISIERTE ÄNDERUNGEN AN DIESEM GERÄT VERURSACHT WERDEN. SOLCHE ÄNDERUNGEN KÖNNTEN DIE BERECHTIGUNG DES BENUTZERS ZUM BETRIEB DES GERÄTS AUFHEBEN. BEI NICHTVERWENDUNG IN INNENRÄUMEN LAGERN. NUR FÜR TROCKENE ORTE GEEIGNET. NICHT IN WASSER EINTAUCHEN. NICHT FÜR DEN EINSATZ GEEIGNET, WENN ES DIREKT WASSER AUSGESETZT IST.

Dieses Gerät erfüllt Teil 15 der FCC Vorschriften. Der Betrieb unterliegt den folgenden Bedingungen:

Dieses Gerät darf keine schädlichen Störungen verursachen.
Dieses Gerät muss jede empfangene Störung akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für digitale Geräte der Klasse B gemäß Teil 15 der FCC Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in Wohninstallationen bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann bei unsachgemäßer Installation und Verwendung schädliche Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie dafür, dass in einer bestimmten Installation keine Störungen auftreten. Falls dieses Gerät schädliche Störungen beim Radio oder Fernsehempfang verursacht, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

Empfangsantenne neu ausrichten oder versetzen
Abstand zwischen Gerät und Empfänger vergrößern
Gerät an eine andere Steckdose oder einen anderen Stromkreis anschließen als den Empfänger
Den Händler oder einen erfahrenen Radio/Fernsehtechniker um zusätzliche Unterstützung bitten

Dieses digitale Gerät der Klasse B erfüllt die kanadische Norm ICES-003. Dieses Gerät erfüllt die lizenzfreien RSS Standards von Industry Canada. Der Betrieb unterliegt den folgenden zwei Bedingungen:

Dieses Gerät darf keine Störungen verursachen.

Dieses Gerät muss jede empfangene Störung akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb des Geräts verursachen können.

Dieses Gerät entspricht den anwendbaren lizenzfreien RSS Standards von Industry Canada. Der Betrieb ist unter den folgenden zwei Bedingungen zulässig:

Das Gerät darf keine Störungen verursachen.
Der Benutzer des Geräts muss jede empfangene Funkstörung akzeptieren, selbst wenn diese den Betrieb beeinträchtigen könnte.

RF Warnhinweis: Das Gerät wurde bewertet und erfüllt die allgemeinen Anforderungen zur HF-Exposition. Um die Einhaltung der RSS-102 Richtlinien zur Hochfrequenzexposition sicherzustellen, sollte dieses Gerät mit einem Mindestabstand von 20 cm zwischen dem Strahler und Ihrem Körper installiert und betrieben werden.

Alle angezeigten Markennamen sind Marken ihrer jeweiligen Inhaber.
