Instrukcja obsługi produktu ZEN54 0-10V Dimmer

Nie zapomnij zarejestrować swojego produktu, aby uzyskać przedłużoną gwarancję i więcej korzyści:

Kliknij tutaj, aby zarejestrować swoje urządzenie tutaj.

FUNKCJE

Sterowanie ściemnianiem Z-Wave 0-10 V dla opraw LED
Idealny do sterowników LED 0-10 V w panelach LED
Płynne ściemnianie z natychmiastowymi aktualizacjami statusu
Instalacja za istniejącym przełącznikiem ściennym (włącz/wyłącz lub chwilowym)
Układ Z-Wave serii 700 dla lepszego zasięgu i szybszego sterowania
Z-Wave Long Range dla ultraniezawodnej komunikacji bez sieci mesh
Zaawansowana konfiguracja, w tym minimalna i maksymalna jasność
Wbudowany repeater sygnału Z-Wave dla wzmocnionej komunikacji
SmartStart i zabezpieczenia S2 dla bezpieczniejszej sieci

SPECYFIKACJA

Numer modelu: ZEN54 LR
Zasilanie wejściowe: 100-240 VAC, 50/60 Hz, maks. 4,1 A, 984 W
Zasilanie wyjściowe: 100-240 VAC, 50/60 Hz, maks. 4 A, 960 W
Maksymalne obciążenie: 4 A (używać wyłącznie ze sterownikami LED 0-10 V)
Zasięg: Do 300 stóp w linii wzroku (lub do jednej mili z LR)
Temperatura pracy: 32-104° F (0-40° C)
Instalacja i użytkowanie: Wyłącznie do użytku wewnętrznego

OSTRZEŻENIE

To jest urządzenie elektryczne — należy zachować ostrożność podczas instalacji i użytkowania ściemniacza 0-10 V. Zdalne sterowanie urządzeniami może skutkować niezamierzoną lub automatyczną aktywacją zasilania. Nie używaj tego urządzenia Z-Wave do sterowania grzejnikami elektrycznymi ani innymi urządzeniami stwarzającymi ryzyko pożaru, oparzeń lub porażenia prądem elektrycznym podczas pracy bez nadzoru. Aby zmniejszyć ryzyko przegrzania i możliwego uszkodzenia innego sprzętu, nie instaluj tego urządzenia do sterowania gniazdem zasilania; urządzeniem z napędem silnikowym; oprawą oświetleniową fluorescencyjną; jakimkolwiek urządzeniem o zasilaniu powyżej 32 V DC; ani oprawą zasilaną przez transformator. Używać wyłącznie ze sterownikami LED 0-10 V.

PRZED INSTALACJĄ: To urządzenie jest przeznaczone do instalacji zgodnie z National Electric Code oraz lokalnymi przepisami. Zaleca się, aby instalację wykonał licencjonowany elektryk.

OKABLOWANIE: PRZECZYTAJ TO!

Nie masz pewności, co widzisz? Wyślij zdjęcia w pełni działającej instalacji przed odłączeniem przewodów na support.getzooz.com.

SPRAWDŹ OBCIĄŻENIE: nie przekraczaj 4 A dla swojego ściemniacza 0-10 V, UŻYWAJ WYŁĄCZNIE ZE STEROWNIKAMI LED 0-10 V
WYŁĄCZ ZASILANIE: wyłącz zasilanie obwodu w panelu bezpieczników przed rozpoczęciem pracy. Jeśli instalujesz urządzenie w puszce wieloprzełącznikowej z wieloma obwodami, wyłącz zasilanie wszystkich obwodów.
SPRAWDŹ PRZEWODY: oznacz połączenia sterownika 0-10 V (GND i 0-10 V+), zasilanie (L i N), obciążenie do sterownika LED (LOAD) oraz połączenia przełącznika (SW i GND). Nie polegaj wyłącznie na multimetrze przy identyfikacji przewodów!
ODŁĄCZ PRZEŁĄCZNIK: usuń przewody pomiędzy przełącznikiem a sterownikiem LED i oznacz je odpowiednio.
PODŁĄCZ ŚCIEMNIACZ 0-10 V: dokładnie wykonaj wszystkie kroki instalacji. Podłącz urządzenie DOKŁADNIE tak, jak pokazano na schemacie. W zależności od konfiguracji może być konieczne zainstalowanie urządzenia przy oprawie LED zamiast w puszce przełącznika.

UWAGA: TYLKO PRZEŁĄCZNIKI WŁĄCZ/WYŁĄCZ LUB CHWILOWE. Nie podłączaj ZEN54 do ściemniacza ściennego, podświetlanego przełącznika ani elektronicznego przełącznika dodatkowego. Urządzenie ZEN54 może być podłączone wyłącznie do przełączników ściennych włącz/wyłącz lub chwilowych. Fizyczne ściemnianie jest dostępne tylko z przełączników chwilowych. W przypadku przełączników włącz/wyłącz ściemnianie jest dostępne wyłącznie przez Z-Wave.

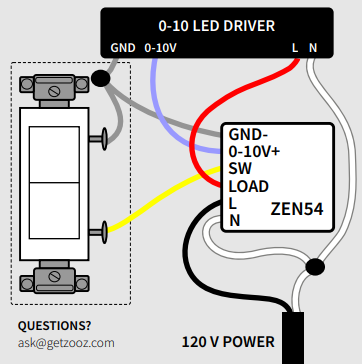

SCHEMAT OKABLOWANIA ZEN54 DLA STEROWNIKÓW LED 0-10 V

Podłącz przewody sterownika do GND - oraz 0-10V+ w ZEN54.
Podłącz przełącznik ścienny do wiązki GND- oraz przewodu SW w ZEN54.
Podłącz LOAD w ZEN54 do wejścia liniowego sterownika LED.
Podłącz przewód neutralny z źródła zasilania 120 V do N w ZEN54 oraz do wejścia neutralnego sterownika LED.
Podłącz przewód liniowy ze źródła zasilania 120 V do przewodu L w ZEN54

ZAKOŃCZ INSTALACJĘ

Przymocuj swój ściemniacz Z-Wave 0-10 V oraz przełącznik ścienny w puszce za pomocą śrub montażowych, ostrożnie obchodząc się z przewodami. Zamontuj płytkę ścienną i przywróć zasilanie obwodu.

WSKAZÓWKI DOTYCZĄCE INSTALACJI

Ściemniacz 0-10 V dodaje sterowanie Z-Wave do istniejącego sterownika LED 0-10 V. Nie może być podłączony do żadnego innego typu oprawy ani urządzenia. W większości przypadków zasilanie będzie doprowadzone do przełącznika ściennego, a połączenie obciążenia będzie znajdować się pomiędzy przełącznikiem a sterownikiem LED. Aby spełnić wymagania okablowania ściemniacza ZEN54, konieczne będzie wykorzystanie tego połączenia do doprowadzenia zasilania do ZEN54 zainstalowanego przy oprawie. Nie pozostawi to wystarczającej liczby przewodów do bezpośredniego podłączenia ściemniacza ZEN54 do przełącznika ściennego. W takim przypadku zalecamy instalację dowolnego przełącznika oświetlenia Z-Wave do zdalnego sterowania ściemniaczem ZEN54 przez Z-Wave. Najlepsze modele Zooz do tego zastosowania to ściemniacz ZEN72 (dla klasycznego wyglądu przełącznika) lub kontroler scen ZEN32, który posiada programowalne przyciski umożliwiające przypisanie ulubionych ustawień jasności oprawy LED i ich uruchamianie jednym dotknięciem. Zeskanuj poniższy kod QR, aby uzyskać dostęp do strony z dodatkowymi scenariuszami okablowania i schematami.

INSTALACJE 3-DROGOWE

Możesz zainstalować ściemniacz 0-10 V w konfiguracji 3-drożnej przy użyciu prostych przełączników włącz/wyłącz lub chwilowych: Schematy okablowania ściemniacza ZEN54 0-10 V

STEROWANIE Z-WAVE

Istnieją 2 metody dodania przekaźnika do huba:

SmartStart:

NIE WŁĄCZAJ JESZCZE ZASILANIA URZĄDZENIA.
Użyj interfejsu / aplikacji huba, aby zeskanować kod SmartStart na urządzeniu. Kod QR SmartStart / kod PIN zabezpieczeń znajduje się z tyłu ściemniacza.
Po zakończeniu włącz zasilanie urządzenia do dodania SmartStart, zostanie ono dodane automatycznie.
NIE naciskaj przycisku Z-Wave®. (Wyjątek stanowi SmartThings, gdzie może być konieczne naciśnięcie przycisku Z-Wave® 3 razy). Zobacz poniżej kody QR prowadzące do instrukcji specyficznych dla huba.

Ręczne dodawanie:

Rozpocznij proces dodawania (parowania) w aplikacji lub interfejsie huba.
Upewnij się, że urządzenie jest zasilane i zakończ proces dodawania na przekaźniku: szybko naciśnij przycisk Z-Wave® 3 razy.
Wskaźnik LED będzie szybko migać na zielono, sygnalizując komunikację, i zaświeci się na zielono przez 2 sekundy, jeśli dodanie zakończy się powodzeniem, lub na czerwono przez 2 sekundy, jeśli próba parowania zakończy się niepowodzeniem. Jeśli wskaźnik LED nie miga szybko, przycisk nie został naciśnięty wystarczająco szybko.

Jak dodać ściemniacz ZEN54 0-10V do Home Assistant

Jak dodać ściemniacz ZEN54 0-10V do HomeSeer

Jak dodać ściemniacz ZEN54 0-10V do Hubitat

Jak dodać ściemniacz ZEN54 0-10V do SmartThings

Jak dodać ściemniacz ZEN54 0-10V do Z-Box

Jak dodać ściemniacz ZEN54 0-10V do My Z-Wave Hub

ROZWIĄZYWANIE PROBLEMÓW

Urządzenie nie chce zostać dodane do systemu? Spróbuj tego:

Rozpocznij proces WYKLUCZANIA i szybko naciśnij przycisk Z-Wave 3 razy.
Przywróć urządzenie do ustawień fabrycznych
Przenieś kontroler bramy (hub) bliżej urządzenia, może znajdować się poza zasięgiem.
Uzyskaj wskazówki dotyczące rozwiązywania problemów dla swojego huba na www.support.getzooz.com

WYKLUCZANIE (USUWANIE / ROZPAROWYWANIE URZĄDZENIA)

Jeśli to możliwe, zbliż hub Z-Wave do urządzenia
Przełącz hub Z-Wave w tryb wykluczania (nie wiesz jak to zrobić? [email protected])
Szybko naciśnij przycisk Z-Wave na urządzeniu 3 razy (wskaźnik LED zacznie migać na zielono)
Hub potwierdzi wykluczenie, wskaźnik LED na urządzeniu zaświeci się na zielono przez 2 sekundy, a ZEN54 zniknie z listy urządzeń kontrolera.

Nie mogę dodać ściemniacza ZEN54 0-10V do Home Assistant

Nie mogę dodać ściemniacza ZEN54 0-10V do HomeSeer

Nie mogę dodać ściemniacza ZEN54 0-10V do Hubitat

Nie mogę dodać ściemniacza ZEN54 0-10V do SmartThings

Nie mogę dodać ściemniacza ZEN54 0-10V do Z-Box

Nie mogę dodać ściemniacza ZEN54 0-10V do My Z-Wave Hub

PRZYWRACANIE USTAWIEŃ FABRYCZNYCH

Jeśli główny kontroler jest niedostępny lub nie działa, może być konieczne przywrócenie urządzenia do ustawień fabrycznych. Aby zresetować ZEN54, naciśnij raz przycisk Z-Wave, a następnie natychmiast naciśnij go i przytrzymaj przez 15 sekund. Wskaźnik LED będzie migać na czerwono podczas procesu i zaświeci się ciągłym czerwonym światłem przez 3 sekundy, aby potwierdzić pomyślne przywrócenie ustawień fabrycznych. UWAGA: Wszystkie wcześniej zapisane działania i ustawienia niestandardowe zostaną usunięte z pamięci urządzenia

USTAWIENIA ZAAWANSOWANE

Oto wszystkie ustawienia zaawansowane urządzenia: Ustawienia zaawansowane ściemniacza ZEN54 0-10V

Jak uzyskać dostęp do ustawień zaawansowanych ściemniacza ZEN54 0-10V w Home Assistant

Jak uzyskać dostęp do ustawień zaawansowanych ściemniacza ZEN54 0-10V w HomeSeer

Jak uzyskać dostęp do ustawień zaawansowanych ściemniacza ZEN54 0-10V w Hubitat

Jak uzyskać dostęp do ustawień zaawansowanych ściemniacza ZEN54 0-10V w SmartThings

Jak uzyskać dostęp do ustawień zaawansowanych ściemniacza ZEN54 0-10V w Z-Box

ASOCJACJA

Ten ściemniacz 0-10 V obsługuje Grupę 1 z maksymalnie 5 urządzeniami do komunikacji Lifeline Group oraz Grupy 2-4 z maksymalnie 5 urządzeniami. To urządzenie wysyła BASIC REPORT oraz SWITCH MULTILEVEL REPORT do Grupy 1, polecenie BASIC SET do Grupy 2, SWITCH MULTILEVEL SET do Grupy 3 oraz SWITCH MULTILEVEL START LEVEL CHANGE / SWITCH MULTILEVEL STOP LEVEL CHANGE do Grupy 4 podczas ręcznej obsługi z przełącznika ściennego. Możesz ustawić bezpośrednią asocjację, aby ściemniacz sterował innym urządzeniem Z-Wave niezależnie od huba przy użyciu Grupy 2. Nie każdy hub udostępnia ustawienia bezpośredniej asocjacji w interfejsie, dlatego odwiedź www.support.getzooz.com, aby sprawdzić, czy Twój system obsługuje bezpośrednią asocjację.

S2

Ten produkt może zostać dodany i obsługiwany w dowolnej sieci Z-Wave wraz z innymi urządzeniami certyfikowanymi Z-Wave innych producentów i/lub innych aplikacji. Wszystkie węzły niewykorzystujące baterii w sieci będą działały jako repeatery niezależnie od producenta, aby zwiększyć niezawodność sieci. Ten produkt wykorzystuje najnowszą strukturę Security 2 (S2), aby wyeliminować ryzyko włamania do inteligentnej sieci domowej. To urządzenie jest wyposażone w unikalny kod uwierzytelniający dla zaufanej komunikacji bezprzewodowej

CERTYFIKACJA ETL

OSTRZEŻENIE

Ten produkt powinien zostać zainstalowany wewnątrz pomieszczeń po zakończeniu wszelkich prac remontowych budynku.
Przed instalacją urządzenie powinno być przechowywane w suchym miejscu zabezpieczonym przed kurzem i pleśnią.
Nie instaluj urządzenia w miejscu narażonym na bezpośrednie działanie promieni słonecznych, wysoką temperaturę lub wilgoć.
Trzymaj z dala od chemikaliów, wody i kurzu.
Upewnij się, że urządzenie nigdy nie znajduje się blisko źródła ciepła ani otwartego ognia, aby zapobiec pożarowi.
Upewnij się, że urządzenie jest podłączone do źródła zasilania elektrycznego, które nie przekracza maksymalnej mocy obciążenia.
Żadna część urządzenia nie może być wymieniana ani naprawiana przez użytkownika.

GWARANCJA

Ten produkt jest objęty ograniczoną gwarancją 1-roczną oraz przedłużoną gwarancją 5-letnią po rejestracji. Aby przeczytać pełne warunki gwarancji lub złożyć reklamację gwarancyjną, odwiedź www.getzooz.com/warranty.

W ŻADNYM WYPADKU ZOOZ ANI JEGO SPÓŁKI ZALEŻNE I POWIĄZANE NIE PONOSZĄ ODPOWIEDZIALNOŚCI ZA ŻADNE SZKODY POŚREDNIE, PRZYPADKOWE, KARNE, SZCZEGÓLNE ANI WYNIKOWE, ANI ZA SZKODY WYNIKAJĄCE Z UTRATY ZYSKÓW, PRZYCHODÓW LUB UŻYTKOWANIA PONIESIONE PRZEZ KLIENTA LUB JAKĄKOLWIEK STRONĘ TRZECIĄ, NIEZALEŻNIE OD TEGO, CZY WYNIKAJĄ ONE Z UMOWY CZY W INNY SPOSÓB, NAWET JEŚLI POINFORMOWANO O MOŻLIWOŚCI WYSTĄPIENIA TAKICH SZKÓD. ODPOWIEDZIALNOŚĆ ZOOZ ORAZ WYŁĄCZNY ŚRODEK OCHRONY PRAWNEJ KLIENTA W PRZYPADKU JAKIEJKOLWIEK PRZYCZYNY DZIAŁANIA WYNIKAJĄCEJ W ZWIĄZKU Z TĄ UMOWĄ LUB SPRZEDAŻĄ CZY UŻYTKOWANIEM PRODUKTÓW, NIEZALEŻNIE OD TEGO, CZY OPARTEJ NA ZANIEDBANIU, ODPOWIEDZIALNOŚCI ŚCISŁEJ, NARUSZENIU GWARANCJI, NARUSZENIU UMOWY LUB ZASADACH SŁUSZNOŚCI, JEST WYRAŹNIE OGRANICZONA, WEDŁUG WYBORU ZOOZ, DO WYMIANY LUB ZWROTU CENY ZAKUPU TEJ CZĘŚCI PRODUKTÓW, W ODNIESIENIU DO KTÓRYCH DOCHODZONE SĄ ROSZCZENIA. WSZYSTKIE ROSZCZENIA JAKIEGOKOLWIEK RODZAJU WYNIKAJĄCE W ZWIĄZKU Z TĄ UMOWĄ LUB SPRZEDAŻĄ CZY UŻYTKOWANIEM PRODUKTÓW BĘDĄ UWAŻANE ZA ZRZECZONE, JEŚLI NIE ZOSTANĄ ZGŁOSZONE NA PIŚMIE W CIĄGU TRZYDZIESTU (30) DNI OD DOSTAWY PRZEZ ZOOZ LUB DATY USTALONEJ DLA DOSTAWY W PRZYPADKU NIEDOSTARCZENIA.

UWAGA FCC PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA ŻADNE ZAKŁÓCENIA RADIOWE ANI TELEWIZYJNE SPOWODOWANE NIEAUTORYZOWANYMI MODYFIKACJAMI TEGO SPRZĘTU. TAKIE MODYFIKACJE MOGĄ UNIEWAŻNIĆ PRAWO UŻYTKOWNIKA DO OBSŁUGI SPRZĘTU. PRZECHOWYWAĆ WEWNĄTRZ POMIESZCZEŃ, GDY NIE JEST UŻYWANE. PRZEZNACZONE WYŁĄCZNIE DO SUCHYCH MIEJSC. NIE ZANURZAĆ W WODZIE. NIE UŻYWAĆ W MIEJSCACH BEZPOŚREDNIO NARAŻONYCH NA DZIAŁANIE WODY. To urządzenie jest zgodne z częścią 15 przepisów FCC. Użytkowanie podlega następującym warunkom:

To urządzenie nie może powodować szkodliwych zakłóceń
To urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.

To urządzenie zostało przetestowane i uznane za zgodne z limitami dla urządzenia cyfrowego klasy B zgodnie z częścią 15 przepisów FCC. Limity te zostały opracowane w celu zapewnienia odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacji mieszkaniowej. To urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowane i używane zgodnie z instrukcjami, może powodować szkodliwe zakłócenia komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli to urządzenie powoduje szkodliwe zakłócenia odbioru radiowego lub telewizyjnego, użytkownik może spróbować skorygować zakłócenia poprzez zastosowanie jednego lub kilku z poniższych środków:

Zmienić orientację lub położenie anteny odbiorczej
Zwiększyć odległość pomiędzy urządzeniem a odbiornikiem
Podłączyć urządzenie do oddzielnego gniazda lub obwodu niż odbiornik
Skonsultować się ze sprzedawcą lub doświadczonym technikiem RTV w celu uzyskania dodatkowej pomocy
