Manuale del prodotto Dimmer ZEN54 0-10V

Non dimenticare di registrare il tuo prodotto per ottenere la garanzia estesa e altri vantaggi:

Clicca qui per registrare il tuo dispositivo qui.

CARATTERISTICHE

Controllo dimmerazione Z-Wave 0-10 V per apparecchi LED
Ideale per driver LED 0-10 V in pannelli LED
Dimmerazione fluida con aggiornamenti istantanei dello stato
Si installa dietro l’interruttore a parete esistente (on/off o momentaneo)
Chip Z-Wave serie 700 per una portata migliore e un controllo più rapido
Z-Wave Long Range per comunicazioni ultra affidabili senza rete mesh
Configurazione avanzata inclusa luminosità minima e massima
Ripetitore di segnale Z-Wave integrato per una comunicazione migliorata
SmartStart e Sicurezza S2 per una rete più sicura

SPECIFICHE

Numero modello: ZEN54 LR
Ingresso alimentazione: 100-240 VAC, 50/60 Hz, max. 4.1 A, 984 W
Uscita alimentazione: 100-240 VAC, 50/60 Hz, max. 4 A, 960 W
Carico massimo: 4 A (utilizzare solo con driver LED 0-10 V)
Portata: fino a 300 piedi in linea visiva (o fino a un miglio con LR)
Temperatura operativa: 32-104° F (0-40° C)
Installazione e utilizzo: solo per interni

ATTENZIONE

Questo è un dispositivo elettrico, utilizzare cautela durante l’installazione e il funzionamento del Dimmer 0-10 V. Il controllo remoto degli apparecchi può causare un’attivazione involontaria o automatizzata dell’alimentazione. Non utilizzare questo dispositivo Z-Wave per controllare riscaldatori elettrici o altri apparecchi che possono comportare rischio di incendio, ustioni o scosse elettriche quando lasciati incustoditi. Per ridurre il rischio di surriscaldamento e possibili danni ad altre apparecchiature, non installare questa unità per controllare una presa; un apparecchio azionato da motore; un apparecchio di illuminazione fluorescente; qualsiasi dispositivo oltre 32 V DC; o un apparecchio alimentato tramite trasformatore. Utilizzare solo con driver LED 0-10 V.

PRIMA DELL’INSTALLAZIONE: Questo dispositivo è destinato all’installazione in conformità con il National Electric Code e le normative locali. Si raccomanda che l’installazione venga eseguita da un elettricista qualificato.

CABLAGGIO: LEGGERE!

Non sei sicuro di cosa stai vedendo? Invia immagini dell’installazione completamente funzionante prima di scollegare i fili a support.getzooz.com.

CONTROLLARE IL CARICO: non superare 4 A per il tuo Dimmer 0-10 V, UTILIZZARE SOLO CON DRIVER LED 0-10 V
SPEGNERE L’ALIMENTAZIONE: spegnere l’alimentazione del circuito dal pannello degli interruttori prima di iniziare. Se si installa in una scatola multi-interruttore con più circuiti, spegnere l’alimentazione di tutti i circuiti.
CONTROLLARE I FILI: contrassegnare le connessioni del driver 0-10 V (GND e 0-10 V+), alimentazione (L e N), carico verso il driver LED (LOAD) e connessioni dell’interruttore (SW e GND). Non affidarti esclusivamente al multimetro per identificare i fili!
SCOLLEGARE L’INTERRUTTORE: rimuovere i fili tra l’interruttore e il driver LED ed etichettarli di conseguenza.
COLLEGARE IL DIMMER 0-10 V: seguire attentamente tutti i passaggi di installazione. Collegare il dispositivo ESATTAMENTE come nel diagramma. A seconda della configurazione, potrebbe essere necessario installare il dispositivo presso l’apparecchio LED anziché nella scatola dell’interruttore.

NOTA: SOLO INTERRUTTORI ON/OFF O MOMENTANEI. Non collegare lo ZEN54 a un dimmer da parete, interruttore illuminato o interruttore elettronico aggiuntivo. Il dispositivo ZEN54 può essere cablato solo con interruttori a parete on/off o momentanei. La dimmerazione fisica è disponibile solo con interruttori momentanei. Con interruttori on/off, la dimmerazione è disponibile solo tramite Z-Wave.

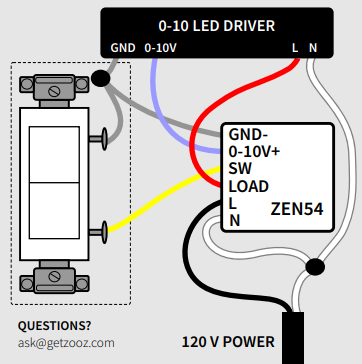

DIAGRAMMA DI CABLAGGIO ZEN54 PER DRIVER LED 0-10 V

Collegare i fili del driver a GND - e 0-10V+ sullo ZEN54.
Collegare l’interruttore a parete al gruppo GND- e al cavetto SW sullo ZEN54.
Collegare LOAD sullo ZEN54 all’ingresso linea del driver LED.
Collegare il neutro dalla fonte di alimentazione 120 V a N sullo ZEN54 e all’ingresso neutro del driver LED.
Collegare la linea dalla fonte di alimentazione 120 V al cavetto L sullo ZEN54

COMPLETARE L’INSTALLAZIONE

Fissare il Dimmer Z-Wave 0-10 V e l’interruttore a parete nella scatola con le viti di montaggio, maneggiando i fili con attenzione. Installare la placca a parete e ripristinare l’alimentazione del circuito.

SUGGERIMENTI PER L’INSTALLAZIONE

Il Dimmer 0-10 V aggiunge il controllo Z-Wave al tuo driver LED 0-10 V esistente. Non può essere collegato a nessun altro tipo di apparecchio o dispositivo. Nella maggior parte dei casi, l’alimentazione arriverà all’interruttore a parete e ci sarà una connessione di carico tra l’interruttore e il driver LED. Per soddisfare i requisiti di cablaggio del dimmer ZEN54, sarà necessario utilizzare quella connessione per portare alimentazione allo ZEN54 installato sull’apparecchio. Questo non lascerà abbastanza fili per collegare direttamente il dimmer ZEN54 all’interruttore a parete. In tal caso, consigliamo di installare qualsiasi interruttore luce Z-Wave per controllare il dimmer ZEN54 da remoto tramite Z-Wave. I migliori modelli Zooz per questa applicazione sono il Dimmer ZEN72 (per un aspetto classico dell’interruttore) oppure il Controller Scene ZEN32 che include pulsanti programmabili collegabili ai tuoi livelli di luminosità preferiti sull’apparecchio LED e attivabili con un solo tocco. Scansiona il codice QR qui sotto per accedere a una pagina con ulteriori scenari e diagrammi di cablaggio.

INSTALLAZIONI A 3 VIE

Puoi installare il dimmer 0-10 V in una configurazione a 3 vie utilizzando semplici interruttori on/off o momentanei: Diagrammi di cablaggio Dimmer ZEN54 0-10 V

CONTROLLO Z-WAVE

Esistono 2 metodi per aggiungere il relè al tuo hub:

SmartStart:

NON ACCENDERE ANCORA IL DISPOSITIVO.
Utilizza l’interfaccia/app dell’hub per scansionare il codice SmartStart sul dispositivo. Il codice QR SmartStart / PIN di sicurezza si trova sul retro del dimmer.
Una volta completato, alimenta il dispositivo per l’inclusione SmartStart e verrà aggiunto automaticamente.
NON premere il pulsante Z-Wave®. (Tranne per SmartThings, potrebbe essere necessario toccare il pulsante Z-Wave® 3 volte). Vedi sotto i codici QR per le istruzioni specifiche per hub.

Inclusione manuale:

Avvia l’inclusione (abbinamento) nell’app o nell’interfaccia dell’hub.
Assicurati che il dispositivo sia alimentato e completa l’inclusione sul relè: tocca rapidamente il pulsante Z-Wave® 3 volte.
L’indicatore LED lampeggerà rapidamente in verde per segnalare la comunicazione e diventerà verde per 2 secondi se l’inclusione ha successo oppure rosso per 2 secondi se il tentativo di abbinamento fallisce. Se il LED non lampeggia rapidamente, non hai premuto il pulsante abbastanza velocemente.

Come aggiungere il Dimmer ZEN54 0-10V a Home Assistant

Come aggiungere il Dimmer ZEN54 0-10V a HomeSeer

Come aggiungere il Dimmer ZEN54 0-10V a Hubitat

Come aggiungere il Dimmer ZEN54 0-10V a SmartThings

Come aggiungere il Dimmer ZEN54 0-10V a Z-Box

Come aggiungere il Dimmer ZEN54 0-10V al Mio Hub Z-Wave

RISOLUZIONE DEI PROBLEMI

Il dispositivo non si aggiunge al sistema? Prova questo:

Avvia l’ESCLUSIONE e premi rapidamente il pulsante Z-Wave 3 volte.
Ripristina il dispositivo alle impostazioni di fabbrica
Avvicina il controller gateway (hub) al dispositivo, potrebbe essere fuori portata.
Ottieni suggerimenti per la risoluzione dei problemi del tuo hub su www.support.getzooz.com

ESCLUSIONE (RIMOZIONE / DISASSOCIAZIONE DISPOSITIVO)

Avvicina il tuo hub Z-Wave al dispositivo se possibile
Metti l’hub Z-Wave in modalità esclusione (non sai come fare? [email protected])
Premi rapidamente 3 volte il pulsante Z-Wave sul dispositivo (l’indicatore LED inizierà a lampeggiare in verde)
Il tuo hub confermerà l’esclusione, l’indicatore LED sul dispositivo diventerà verde per 2 secondi e lo ZEN54 scomparirà dall’elenco dispositivi del controller.

Impossibile aggiungere il mio Dimmer ZEN54 0-10V a Home Assistant

Impossibile aggiungere il mio Dimmer ZEN54 0-10V a HomeSeer

Impossibile aggiungere il mio Dimmer ZEN54 0-10V a Hubitat

Impossibile aggiungere il mio Dimmer ZEN54 0-10V a SmartThings

Impossibile aggiungere il mio Dimmer ZEN54 0-10V a Z-Box

Impossibile aggiungere il mio Dimmer ZEN54 0-10V al Mio Hub Z-Wave

RIPRISTINO DI FABBRICA

Se il controller principale è mancante o non funzionante, potrebbe essere necessario ripristinare il dispositivo alle impostazioni di fabbrica. Per ripristinare lo ZEN54, premi una volta il pulsante Z-Wave e immediatamente dopo tienilo premuto per 15 secondi. L’indicatore LED lampeggerà in rosso durante il processo e rimarrà rosso fisso per 3 secondi per confermare il ripristino riuscito. NOTA: tutta l’attività precedentemente registrata e le impostazioni personalizzate verranno cancellate dalla memoria del dispositivo

IMPOSTAZIONI AVANZATE

Ecco tutte le impostazioni avanzate del dispositivo: Impostazioni avanzate Dimmer ZEN54 0-10V

Come accedere alle impostazioni avanzate del Dimmer ZEN54 0-10V su Home Assistant

Come accedere alle impostazioni avanzate del Dimmer ZEN54 0-10V su HomeSeer

Come accedere alle impostazioni avanzate del Dimmer ZEN54 0-10V su Hubitat

Come accedere alle impostazioni avanzate del Dimmer ZEN54 0-10V su SmartThings

Come accedere alle impostazioni avanzate del Dimmer ZEN54 0-10V su Z-Box

ASSOCIAZIONE

Questo Dimmer 0-10 V supporta il Gruppo 1 con fino a 5 dispositivi per la comunicazione del Gruppo Lifeline e i Gruppi 2-4 con fino a 5 dispositivi. Questo dispositivo invierà BASIC REPORT e SWITCH MULTILEVEL REPORT al Gruppo 1, il comando BASIC SET al Gruppo 2, SWITCH MULTILEVEL SET al Gruppo 3 e SWITCH MULTILEVEL START LEVEL CHANGE / SWITCH MULTILEVEL STOP LEVEL CHANGE al Gruppo 4 quando viene azionato manualmente dall’interruttore a parete. È possibile impostare l’associazione diretta per consentire al dimmer di controllare un altro dispositivo Z-Wave indipendentemente dall’hub utilizzando il Gruppo 2. Non tutti gli hub espongono le impostazioni di associazione diretta nell’interfaccia, quindi visita www.support.getzooz.com per verificare se il tuo sistema consente l’associazione diretta.

S2

Questo prodotto può essere incluso e utilizzato in qualsiasi rete Z-Wave con altri dispositivi certificati Z-Wave di altri produttori e/o altre applicazioni. Tutti i nodi non alimentati a batteria all’interno della rete fungeranno da ripetitori indipendentemente dal produttore per aumentare l’affidabilità della rete. Questo prodotto include il più recente framework Security 2 (S2) per eliminare i rischi di hacking della rete smart home. Questo dispositivo è dotato di un codice di autenticazione univoco per comunicazioni wireless affidabili

CERTIFICAZIONE ETL

AVVERTENZA

Questo prodotto deve essere installato in ambienti interni al completamento di qualsiasi ristrutturazione edilizia. Ÿ Prima dell’installazione, il dispositivo deve essere conservato in un luogo asciutto e protetto da polvere e muffa. Ÿ Non installare il dispositivo in un luogo con esposizione diretta al sole, alte temperature o umidità. Ÿ Tenere lontano da sostanze chimiche, acqua e polvere. Ÿ Assicurarsi che il dispositivo non sia mai vicino a fonti di calore o fiamme libere per prevenire incendi. Ÿ Assicurarsi che il dispositivo sia collegato a una fonte di alimentazione elettrica che non superi la potenza massima del carico. Ÿ Nessuna parte del dispositivo può essere sostituita o riparata dall’utente.

GARANZIA

Questo prodotto è coperto da una garanzia limitata di 1 anno e da una garanzia estesa di 5 anni una volta registrato. Per leggere la politica di garanzia completa o presentare una richiesta di garanzia, visitare www.getzooz.com/warranty.

IN NESSUN CASO ZOOZ O LE SUE CONSOCIATE E AFFILIATE SARANNO RESPONSABILI PER DANNI INDIRETTI, INCIDENTALI, PUNITIVI, SPECIALI O CONSEQUENZIALI, O DANNI PER PERDITA DI PROFITTI, RICAVI O UTILIZZO SOSTENUTI DAL CLIENTE O DA TERZI, SIA IN UN’AZIONE CONTRATTUALE O ALTRO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. LA RESPONSABILITÀ DI ZOOZ E IL RIMEDIO ESCLUSIVO DEL CLIENTE PER QUALSIASI CAUSA DI AZIONE DERIVANTE IN CONNESSIONE CON QUESTO ACCORDO O LA VENDITA O L’USO DEI PRODOTTI, SIA BASATA SU NEGLIGENZA, RESPONSABILITÀ OGGETTIVA, VIOLAZIONE DI GARANZIA, VIOLAZIONE DELL’ACCORDO O PRINCIPI DI EQUITÀ, È ESPRESSAMENTE LIMITATA, A DISCREZIONE DI ZOOZ, ALLA SOSTITUZIONE O AL RIMBORSO DEL PREZZO DI ACQUISTO DI QUELLA PARTE DI PRODOTTI RISPETTO ALLA QUALE VENGONO RICHIESTI DANNI. TUTTE LE RICHIESTE DI QUALSIASI TIPO DERIVANTI IN CONNESSIONE CON QUESTO ACCORDO O LA VENDITA O L’USO DEI PRODOTTI SARANNO CONSIDERATE RINUNCIATE SE NON PRESENTATE PER ISCRITTO ENTRO TRENTA (30) GIORNI DALLA CONSEGNA DI ZOOZ, O DALLA DATA FISSATA PER LA CONSEGNA IN CASO DI MANCATA CONSEGNA.

NOTA FCC IL PRODUTTORE NON È RESPONSABILE PER ALCUNA INTERFERENZA RADIO O TV CAUSATA DA MODIFICHE NON AUTORIZZATE A QUESTA APPARECCHIATURA. TALI MODIFICHE POTREBBERO ANNULLARE L’AUTORIZZAZIONE DELL’UTENTE A UTILIZZARE L’APPARECCHIATURA. CONSERVARE AL CHIUSO QUANDO NON IN USO. ADATTO SOLO PER LUOGHI ASCIUTTI. NON IMMERGERE IN ACQUA. NON UTILIZZARE DOVE DIRETTAMENTE ESPOSTO ALL’ACQUA. Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti condizioni:

Questo dispositivo non può causare interferenze dannose
Questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse interferenze che potrebbero causare un funzionamento indesiderato.

Questa apparecchiatura è stata testata ed è risultata conforme ai limiti per un dispositivo digitale di Classe B, ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un’installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non installata e utilizzata secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non esiste alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questa apparecchiatura causa interferenze dannose alla ricezione radio o televisiva, l’utente può tentare di correggere l’interferenza adottando una o più delle seguenti misure:

Riorientare o riposizionare l’antenna ricevente
Aumentare la distanza tra l’apparecchiatura e il ricevitore
Collegare l’apparecchiatura a una presa o circuito separato rispetto al ricevitore
Consultare il rivenditore o un tecnico radio/TV esperto per ulteriore assistenza
