ZEN54 0-10V-Dimmer Produkthandbuch

Vergessen Sie nicht, Ihr Produkt zu registrieren, um die verlängerte Garantie und weitere Vorteile zu erhalten:

Klicken Sie hier, um Ihr Gerät zu registrieren.

FUNKTIONEN

Z-Wave 0-10-V-Dimmsteuerung für LED-Leuchten
Ideal für 0-10-V-LED-Treiber in LED-Panels
Sanftes Dimmen mit sofortigen Statusaktualisierungen
Installation hinter Ihrem vorhandenen Wandschalter (Ein/Aus oder Taster)
700er-Z-Wave-Chip für bessere Reichweite und schnellere Steuerung
Z-Wave Long Range für äußerst zuverlässige Kommunikation ohne Mesh-Netzwerk
Erweiterte Konfiguration einschließlich minimaler und maximaler Helligkeit
Integrierter Z-Wave-Signalverstärker für verbesserte Kommunikation
SmartStart und S2-Sicherheit für ein sichereres Netzwerk

TECHNISCHE DATEN

Modellnummer: ZEN54 LR
Stromeingang: 100–240 VAC, 50/60 Hz, max. 4,1 A, 984 W
Stromausgang: 100–240 VAC, 50/60 Hz, max. 4 A, 960 W
Maximale Last: 4 A (nur mit 0-10-V-LED-Treibern verwenden)
Reichweite: Bis zu 300 Fuß Sichtlinie (oder bis zu 1 Meile mit LR)
Betriebstemperatur: 32–104 °F (0–40 °C)
Installation und Verwendung: Nur für den Innenbereich

VORSICHT

Dies ist ein elektrisches Gerät. Bitte seien Sie bei der Installation und beim Betrieb des 0-10-V-Dimmers vorsichtig. Die Fernsteuerung von Geräten kann zu einer unbeabsichtigten oder automatisierten Aktivierung der Stromversorgung führen. Verwenden Sie dieses Z-Wave-Gerät nicht zur Steuerung von elektrischen Heizgeräten oder anderen Geräten, bei denen unbeaufsichtigt Brand-, Verbrennungs- oder Stromschlaggefahr besteht. Um das Risiko einer Überhitzung und möglicher Schäden an anderen Geräten zu verringern, installieren Sie dieses Gerät nicht zur Steuerung einer Steckdose, eines motorbetriebenen Geräts, einer Leuchtstofflampe, eines Geräts mit mehr als 32 V Gleichstromversorgung oder einer transformatorgespeisten Leuchte. Nur mit 0-10-V-LED-Treibern verwenden.

VOR DER INSTALLATION: Dieses Gerät ist für die Installation gemäß dem National Electrical Code und den örtlichen Vorschriften vorgesehen. Es wird empfohlen, die Installation von einem zugelassenen Elektriker durchführen zu lassen.

VERKABELUNG: BITTE LESEN!

Nicht sicher, was Sie sehen? Senden Sie Bilder der vollständig funktionierenden Installation, bevor Sie die Kabel trennen, an support.getzooz.com.

LAST PRÜFEN: Überschreiten Sie bei Ihrem 0-10-V-Dimmer nicht 4 A. NUR MIT 0-10-V-LED-TREIBERN VERWENDEN
STROM ABSCHALTEN: Schalten Sie die Stromversorgung am Sicherungskasten aus, bevor Sie beginnen. Wenn Sie in einer Mehrfachschalterdose mit mehreren Stromkreisen installieren, schalten Sie alle Stromkreise aus.
KABEL PRÜFEN: Markieren Sie die Anschlüsse des 0-10-V-Treibers (GND und 0-10V+), die Stromversorgung (L und N), die Last zum LED-Treiber (LOAD) und die Schalteranschlüsse (SW und GND). Verlassen Sie sich nicht ausschließlich auf Ihr Multimeter, um die Kabel zu identifizieren!
SCHALTER TRENNEN: Entfernen Sie die Kabel zwischen dem Schalter und dem LED-Treiber und kennzeichnen Sie diese entsprechend.
0-10-V-DIMMER ANSCHLIESSEN: Befolgen Sie alle Installationsschritte sorgfältig. Verdrahten Sie das Gerät EXAKT wie im Diagramm dargestellt. Abhängig von Ihrer Installation müssen Sie das Gerät möglicherweise an der LED-Leuchte statt in der Schalterdose installieren.

HINWEIS: NUR EIN/AUS-SCHALTER ODER TASTER. Schließen Sie den ZEN54 nicht an einen Wanddimmer, beleuchteten Schalter oder elektronischen Zusatzschalter an. Das ZEN54-Gerät kann nur mit Ein/Aus-Wandschaltern oder Tastern verdrahtet werden. Physisches Dimmen ist nur mit Tastern möglich. Bei Ein/Aus-Schaltern erfolgt das Dimmen nur über Z-Wave.

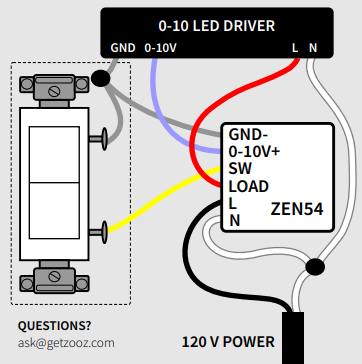

ZEN54-VERKABELUNGSDIAGRAMM FÜR 0-10-V-LED-TREIBER

Verbinden Sie die Treiberkabel mit GND- und 0-10V+ am ZEN54.
Verbinden Sie den Wandschalter mit dem GND-Bündel und dem SW-Anschlusskabel am ZEN54.
Verbinden Sie LOAD am ZEN54 mit dem Leitungseingang des LED-Treibers.
Verbinden Sie den Neutralleiter der 120-V-Stromquelle mit N am ZEN54 und dem Neutralleitereingang am LED-Treiber.
Verbinden Sie die Phase der 120-V-Stromquelle mit dem L-Anschlusskabel am ZEN54.

INSTALLATION ABSCHLIESSEN

Befestigen Sie Ihren Z-Wave-0-10-V-Dimmer und den Wandschalter mit Montageschrauben in der Dose und gehen Sie dabei vorsichtig mit den Kabeln um. Installieren Sie die Wandplatte und stellen Sie die Stromversorgung des Stromkreises wieder her.

INSTALLATIONSTIPPS

Der 0-10-V-Dimmer fügt Ihrem vorhandenen 0-10-V-LED-Treiber eine Z-Wave-Steuerung hinzu. Er kann nicht an andere Arten von Leuchten oder Geräten angeschlossen werden. In den meisten Fällen liegt die Stromversorgung am Wandschalter an und eine Lastverbindung befindet sich zwischen dem Schalter und dem LED-Treiber. Um die Verdrahtungsanforderungen des ZEN54-Dimmers zu erfüllen, müssen Sie diese Verbindung verwenden, um den am Leuchtenkörper installierten ZEN54 mit Strom zu versorgen. Dadurch bleiben nicht genügend Kabel übrig, um den ZEN54-Dimmer direkt mit dem Wandschalter zu verbinden. In diesem Fall empfehlen wir die Installation eines beliebigen Z-Wave-Lichtschalters, um den ZEN54-Dimmer per Z-Wave fernzusteuern. Die besten Zooz-Modelle für diese Anwendung sind der ZEN72-Dimmer (für ein klassisches Schalterdesign) oder der ZEN32 Scene Controller mit programmierbaren Tasten, die Sie mit Ihren bevorzugten Helligkeitseinstellungen der LED-Leuchte verknüpfen und mit einem einzigen Tastendruck auslösen können. Scannen Sie den untenstehenden QR-Code, um auf eine Seite mit weiteren Verdrahtungsszenarien und Diagrammen zuzugreifen.

3-WEGE-INSTALLATIONEN

Sie können den 0-10-V-Dimmer in einer 3-Wege-Konfiguration mit einfachen Ein/Aus-Schaltern oder Tastern installieren: ZEN54 0-10V-Dimmer-Verdrahtungsdiagramme

Z-WAVE-STEUERUNG

Es gibt 2 Methoden, um das Relais zu Ihrem Hub hinzuzufügen:

SmartStart:

SCHALTEN SIE DAS GERÄT NOCH NICHT EIN.
Verwenden Sie die Benutzeroberfläche/App des Hubs, um den SmartStart-Code auf dem Gerät zu scannen. Der SmartStart-QR-Code bzw. die Sicherheits-PIN befindet sich auf der Rückseite des Dimmers.
Sobald dies abgeschlossen ist, schalten Sie das Gerät für die SmartStart-Einbindung ein. Es wird automatisch hinzugefügt.
Drücken Sie NICHT die Z-Wave®-Taste. (Außer bei SmartThings, dort müssen Sie die Z-Wave®-Taste möglicherweise dreimal antippen). Unten finden Sie QR-Codes zu hubspezifischen Anweisungen.

Manuelle Einbindung:

Starten Sie die Einbindung (Kopplung) in der App oder der Benutzeroberfläche des Hubs.
Stellen Sie sicher, dass das Gerät mit Strom versorgt wird, und schließen Sie die Einbindung am Relais ab: Tippen Sie schnell dreimal auf die Z-Wave®-Taste.
Die LED-Anzeige blinkt schnell grün, um die Kommunikation zu signalisieren, und leuchtet 2 Sekunden lang grün, wenn die Einbindung erfolgreich war, oder 2 Sekunden lang rot, wenn der Kopplungsversuch fehlschlägt. Wenn die LED nicht schnell blinkt, haben Sie die Taste nicht schnell genug gedrückt.

So fügen Sie den ZEN54-0-10V-Dimmer zu Home Assistant hinzu

So fügen Sie den ZEN54-0-10V-Dimmer zu HomeSeer hinzu

So fügen Sie den ZEN54-0-10V-Dimmer zu Hubitat hinzu

So fügen Sie den ZEN54-0-10V-Dimmer zu SmartThings hinzu

So fügen Sie den ZEN54-0-10V-Dimmer zu Z-Box hinzu

So fügen Sie den ZEN54-0-10V-Dimmer zu My Z-Wave Hub hinzu

FEHLERBEHEBUNG

Das Gerät lässt sich nicht zu Ihrem System hinzufügen? Versuchen Sie Folgendes:

Starten Sie den EXKLUSIONSMODUS und klicken Sie schnell dreimal auf die Z-Wave-Taste.
Setzen Sie das Gerät auf Werkseinstellungen zurück.
Bringen Sie den Gateway-Controller (Hub) näher an das Gerät. Es befindet sich möglicherweise außerhalb der Reichweite.
Tipps zur Fehlerbehebung für Ihren Hub finden Sie unter www.support.getzooz.com

EXKLUSION (ENTFERNEN / ENTKOPPELN DES GERÄTS)

Bringen Sie Ihren Z-Wave-Hub möglichst nahe an das Gerät.
Versetzen Sie den Z-Wave-Hub in den Exklusionsmodus (Sie wissen nicht, wie das geht? [email protected])
Klicken Sie schnell dreimal auf die Z-Wave-Taste am Gerät (die LED-Anzeige beginnt grün zu blinken).
Ihr Hub bestätigt die Exklusion, die LED-Anzeige am Gerät leuchtet 2 Sekunden lang grün, und der ZEN54 verschwindet aus der Geräteliste Ihres Controllers.

Kann meinen ZEN54-0-10V-Dimmer nicht zu Home Assistant hinzufügen

Kann meinen ZEN54-0-10V-Dimmer nicht zu HomeSeer hinzufügen

Kann meinen ZEN54-0-10V-Dimmer nicht zu Hubitat hinzufügen

Kann meinen ZEN54-0-10V-Dimmer nicht zu SmartThings hinzufügen

Kann meinen ZEN54-0-10V-Dimmer nicht zu Z-Box hinzufügen

Kann meinen ZEN54-0-10V-Dimmer nicht zu My Z-Wave Hub hinzufügen

WERKSEINSTELLUNGEN ZURÜCKSETZEN

Wenn Ihr primärer Controller fehlt oder nicht funktioniert, müssen Sie das Gerät möglicherweise auf die Werkseinstellungen zurücksetzen. Um den ZEN54 zurückzusetzen, drücken Sie einmal die Z-Wave-Taste und halten Sie sie unmittelbar danach 15 Sekunden lang gedrückt. Die LED-Anzeige blinkt während des Vorgangs rot und leuchtet anschließend 3 Sekunden lang dauerhaft rot, um den erfolgreichen Reset zu bestätigen. HINWEIS: Alle zuvor aufgezeichneten Aktivitäten und benutzerdefinierten Einstellungen werden aus dem Speicher des Geräts gelöscht.

ERWEITERTE EINSTELLUNGEN

Hier sind alle erweiterten Einstellungen für das Gerät: Erweiterte Einstellungen des ZEN54-0-10V-Dimmers

So greifen Sie in Home Assistant auf die erweiterten Einstellungen des ZEN54-0-10V-Dimmers zu

So greifen Sie in HomeSeer auf die erweiterten Einstellungen des ZEN54-0-10V-Dimmers zu

So greifen Sie in Hubitat auf die erweiterten Einstellungen des ZEN54-0-10V-Dimmers zu

So greifen Sie in SmartThings auf die erweiterten Einstellungen des ZEN54-0-10V-Dimmers zu

So greifen Sie in Z-Box auf die erweiterten Einstellungen des ZEN54-0-10V-Dimmers zu

ASSOZIATION

Dieser 0-10-V-Dimmer unterstützt Gruppe 1 mit bis zu 5 Geräten für die Lifeline-Gruppenkommunikation sowie die Gruppen 2–4 mit bis zu 5 Geräten. Dieses Gerät sendet BASIC REPORT und SWITCH MULTILEVEL REPORT an Gruppe 1, den BASIC SET-Befehl an Gruppe 2, SWITCH MULTILEVEL SET an Gruppe 3 sowie SWITCH MULTILEVEL START LEVEL CHANGE / SWITCH MULTILEVEL STOP LEVEL CHANGE an Gruppe 4, wenn es manuell über den Wandschalter bedient wird. Sie können eine direkte Assoziation einrichten, damit der Dimmer ein anderes Z-Wave-Gerät unabhängig vom Hub über Gruppe 2 steuert. Nicht jeder Hub stellt Einstellungen für direkte Assoziationen in der Benutzeroberfläche bereit. Bitte besuchen Sie www.support.getzooz.com, um zu prüfen, ob Ihr System direkte Assoziationen unterstützt.

S2

Dieses Produkt kann in jedem Z-Wave-Netzwerk mit anderen Z-Wave-zertifizierten Geräten anderer Hersteller und/oder anderer Anwendungen eingebunden und betrieben werden. Alle netzbetriebenen Knoten innerhalb des Netzwerks fungieren unabhängig vom Hersteller als Repeater, um die Zuverlässigkeit des Netzwerks zu erhöhen. Dieses Produkt verfügt über das neueste Security-2-(S2)-Framework zur Verringerung von Hackingrisiken im Smart-Home-Netzwerk. Dieses Gerät ist mit einem eindeutigen Authentifizierungscode für vertrauenswürdige drahtlose Kommunikation ausgestattet.

ETL-ZERTIFIZIERUNG

WARNUNG

Dieses Produkt sollte nach Abschluss aller Gebäuderenovierungen im Innenbereich installiert werden.
Vor der Installation sollte das Gerät an einem trockenen, staub- und schimmelsicheren Ort gelagert werden.
Installieren Sie das Gerät nicht an einem Ort mit direkter Sonneneinstrahlung, hoher Temperatur oder Feuchtigkeit.
Von Chemikalien, Wasser und Staub fernhalten.
Stellen Sie sicher, dass sich das Gerät niemals in der Nähe einer Wärmequelle oder offenen Flamme befindet, um Feuer zu vermeiden.
Stellen Sie sicher, dass das Gerät an eine Stromquelle angeschlossen ist, die die maximale Lastleistung nicht überschreitet.
Kein Teil des Geräts darf vom Benutzer ersetzt oder repariert werden.

GARANTIE

Dieses Produkt wird durch eine eingeschränkte 1-Jahres-Garantie sowie eine verlängerte 5-Jahres-Garantie nach Registrierung abgedeckt. Um die vollständigen Garantiebestimmungen zu lesen oder einen Garantieanspruch einzureichen, besuchen Sie bitte www.getzooz.com/warranty.

IN KEINEM FALL HAFTEN ZOOZ ODER SEINE TOCHTERGESELLSCHAFTEN UND VERBUNDENEN UNTERNEHMEN FÜR INDIREKTE, ZUFÄLLIGE, STRAFBARE, BESONDERE ODER FOLGESCHÄDEN ODER FÜR SCHÄDEN DURCH ENTGANGENE GEWINNE, EINNAHMEN ODER NUTZUNG, DIE DEM KUNDEN ODER EINEM DRITTEN ENTSTEHEN, UNABHÄNGIG DAVON, OB DIESE AUS VERTRAGLICHEN ODER ANDEREN ANSPRÜCHEN RESULTIEREN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. DIE HAFTUNG VON ZOOZ UND DAS AUSSCHLIESSLICHE RECHTSMITTEL DES KUNDEN FÜR JEGLICHE KLAGEGRÜNDE, DIE IM ZUSAMMENHANG MIT DIESER VEREINBARUNG ODER DEM VERKAUF ODER DER VERWENDUNG DER PRODUKTE ENTSTEHEN, GLEICHGÜLTIG OB AUF FAHRLÄSSIGKEIT, GEFÄHRDUNGSHAFTUNG, GARANTIEVERLETZUNG, VERTRAGSVERLETZUNG ODER BILLIGKEITSRECHTLICHEN GRUNDSÄTZEN BERUHEND, SIND AUSDRÜCKLICH AUF DIE ERSATZLIEFERUNG ODER DIE RÜCKERSTATTUNG DES KAUFPREISES FÜR DEN TEIL DER PRODUKTE BESCHRÄNKT, FÜR DEN SCHÄDEN GELTEND GEMACHT WERDEN, NACH WAHL VON ZOOZ. ALLE ANSPRÜCHE JEGLICHER ART, DIE IM ZUSAMMENHANG MIT DIESER VEREINBARUNG ODER DEM VERKAUF ODER DER VERWENDUNG DER PRODUKTE ENTSTEHEN, GELTEN ALS VERWIRKT, WENN SIE NICHT INNERHALB VON DREISSIG (30) TAGEN AB DER LIEFERUNG DURCH ZOOZ ODER DEM FÜR DIE LIEFERUNG FESTGELEGTEN DATUM IM FALLE EINER NICHTLIEFERUNG SCHRIFTLICH GELTEND GEMACHT WERDEN.

FCC-HINWEIS
DER HERSTELLER IST NICHT VERANTWORTLICH FÜR FUNK- ODER FERNSEHSTÖRUNGEN, DIE DURCH NICHT AUTORISIERTE ÄNDERUNGEN AN DIESEM GERÄT VERURSACHT WERDEN. SOLCHE ÄNDERUNGEN KÖNNEN DIE BERECHTIGUNG DES BENUTZERS ZUM BETRIEB DES GERÄTS AUFHEBEN. BEI NICHTVERWENDUNG IM INNENBEREICH LAGERN. NUR FÜR TROCKENE STANDORTE GEEIGNET. NICHT IN WASSER EINTAUCHEN. NICHT FÜR DEN EINSATZ AN ORTEN GEEIGNET, AN DENEN DAS GERÄT DIREKT WASSER AUSGESETZT IST. Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden Bedingungen:

Dieses Gerät darf keine schädlichen Störungen verursachen.
Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich solcher, die einen unerwünschten Betrieb verursachen können.

Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in Wohninstallationen bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann bei nicht ordnungsgemäßer Installation und Verwendung gemäß den Anweisungen schädliche Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie dafür, dass in einer bestimmten Installation keine Störungen auftreten. Falls dieses Gerät schädliche Störungen beim Radio- oder Fernsehempfang verursacht, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

Empfangsantenne neu ausrichten oder versetzen
Abstand zwischen Gerät und Empfänger vergrößern
Gerät an eine andere Steckdose oder einen anderen Stromkreis als den Empfänger anschließen
Den Händler oder einen erfahrenen Radio-/Fernsehtechniker um zusätzliche Unterstützung bitten
