ZEN54 0-10V-dimmer producthandleiding

Vergeet niet uw product te registreren voor verlengde garantie en meer voordelen:

Klik hier om uw apparaat te registreren.

KENMERKEN

Z-Wave 0-10 V dimregeling voor LED-armaturen
Ideaal voor 0-10 V LED-drivers in LED-panelen
Vloeiende dimregeling met directe statusupdates
Wordt achter uw bestaande wandschakelaar geïnstalleerd (aan/uit of pulsdrukker)
700-serie Z-Wave-chip voor beter bereik en snellere bediening
Z-Wave Long Range voor ultrabetrouwbare communicatie zonder mesh-netwerk
Geavanceerde configuratie inclusief minimale en maximale helderheid
Ingebouwde Z-Wave signaalversterker voor verbeterde communicatie
SmartStart en S2 Security voor een veiliger netwerk

SPECIFICATIES

Modelnummer: ZEN54 LR
Voedingsingang: 100-240 VAC, 50/60 Hz, max. 4,1 A, 984 W
Voedingsuitgang: 100-240 VAC, 50/60 Hz, max. 4 A, 960 W
Maximale belasting: 4 A (alleen gebruiken met 0-10 V LED-drivers)
Bereik: Tot 300 voet zichtlijn (of tot een mijl met LR)
Bedrijfstemperatuur: 32-104° F (0-40° C)
Installatie en gebruik: Alleen binnenshuis

WAARSCHUWING

Dit is een elektrisch apparaat - wees voorzichtig bij het installeren en bedienen van de 0-10 V dimmer. Afstandsbediening van apparaten kan leiden tot onbedoelde of geautomatiseerde activering van stroom. Gebruik dit Z-Wave-apparaat niet om elektrische verwarmers of andere apparaten te bedienen die brand-, verbrandings- of schokgevaar opleveren wanneer ze onbeheerd zijn. Om het risico op oververhitting en mogelijke schade aan andere apparatuur te verminderen, mag u deze unit niet installeren om een stopcontact, een gemotoriseerd apparaat, een fluorescentielamp, een apparaat boven 32 V DC-vermogen of een transformatorgevoed armatuur te bedienen. Alleen gebruiken met 0-10 V LED-drivers.

VOORDAT U INSTALLEERT: Dit apparaat is bedoeld voor installatie volgens de National Electric Code en lokale regelgeving. Het wordt aanbevolen dat een erkende elektricien deze installatie uitvoert.

BEKABELING: LEES DIT!

Weet u niet zeker wat u ziet? Stuur afbeeldingen van de volledig werkende installatie voordat u de draden loskoppelt naar support.getzooz.com.

CONTROLEER DE BELASTING: overschrijd niet 4 A voor uw 0-10 V dimmer, ALLEEN GEBRUIKEN MET 0-10 V LED-DRIVERS
SCHAKEL DE STROOM UIT: schakel de stroom van het circuit uit in de zekeringkast voordat u begint. Als u installeert in een doos met meerdere schakelaars en meerdere circuits, schakel dan de stroom uit van alle circuits.
CONTROLEER DE DRADEN: markeer de aansluitingen van de 0-10 V driver (GND en 0-10 V+), voeding (L en N), belasting naar LED-driver (LOAD) en schakelaansluitingen (SW en GND). Vertrouw niet uitsluitend op uw multimeter om de draden te identificeren!
KOPPEL DE SCHAKELAAR LOS: verwijder de draden tussen de schakelaar en de LED-driver en label ze overeenkomstig.
SLUIT DE 0-10 V DIMMER AAN: volg alle installatiestappen zorgvuldig. Sluit het apparaat EXACT aan zoals in het schema. Afhankelijk van uw opstelling moet u het apparaat mogelijk bij het LED-armatuur installeren in plaats van in de schakelaardoos.

OPMERKING: ALLEEN AAN/UIT- OF PULSSCHAKELAARS. Sluit de ZEN54 niet aan op een wanddimmer, verlichte schakelaar of elektronische hulpschakelaar. Het ZEN54-apparaat kan alleen worden aangesloten op aan/uit- of pulswandschakelaars. Fysiek dimmen is alleen beschikbaar via pulsschakelaars. Met aan/uit-schakelaars kunt u alleen via Z-Wave dimmen.

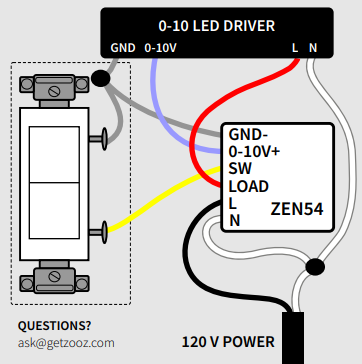

ZEN54 BEKABELINGSSCHEMA VOOR 0-10 V LED-DRIVERS

Sluit de draden van de driver aan op GND - en 0-10V+ op de ZEN54.
Sluit de wandschakelaar aan op de GND-bundel en de SW-pigtail op de ZEN54.
Sluit LOAD op de ZEN54 aan op de lijningang van de LED-driver.
Sluit de nul van de 120 V-voeding aan op N op de ZEN54 en op de nulingang van de LED-driver.
Sluit de fase van de 120 V-voeding aan op de L-pigtail op de ZEN54

VOLTOOI DE INSTALLATIE

Bevestig uw Z-Wave 0-10 V dimmer en de wandschakelaar in de doos met montageschroeven en behandel de draden voorzichtig. Installeer de afdekplaat en herstel de stroom naar het circuit.

INSTALLATIETIPS

De 0-10 V dimmer voegt Z-Wave-bediening toe aan uw bestaande 0-10 V LED-driver. Hij kan niet worden aangesloten op andere soorten armaturen of apparaten. In de meeste gevallen heeft u voeding naar de wandschakelaar en een belastingsverbinding tussen de schakelaar en de LED-driver. Om aan de bekabelingsvereisten van de ZEN54-dimmer te voldoen, moet u die verbinding gebruiken om stroom naar de ZEN54 te brengen die bij het armatuur is geïnstalleerd. Hierdoor blijven er niet genoeg draden over om de ZEN54-dimmer rechtstreeks op de wandschakelaar aan te sluiten. In dat geval raden we aan om een Z-Wave-lichtschakelaar te installeren om de ZEN54-dimmer op afstand via Z-Wave te bedienen. De beste Zooz-modellen voor deze toepassing zijn de ZEN72 Dimmer (voor een klassieke schakelaaruitstraling) of de ZEN32 Scene Controller, die programmeerbare knoppen heeft die u kunt koppelen aan uw favoriete helderheidsinstellingen van het LED-armatuur en met één tik kunt activeren. Scan de QR-code hieronder om toegang te krijgen tot een pagina met meer bekabelingsscenario’s en schema’s.

3-WEG-INSTALLATIES

U kunt de 0-10 V dimmer installeren in een 3-weg-opstelling met eenvoudige aan/uit- of pulsschakelaars: ZEN54 0-10 V dimmer bekabelingsschema’s

Z-WAVE-BEDIENING

Er zijn 2 methoden om het relais aan uw hub toe te voegen:

SmartStart:

SCHAKEL HET APPARAAT NOG NIET IN.
Gebruik de hubinterface/app om de SmartStart-code op het apparaat te scannen. De SmartStart QR-code / beveiligings-PIN bevindt zich aan de achterkant van de dimmer.
Zodra dit is voltooid, schakelt u het apparaat in voor SmartStart-opname; het wordt automatisch toegevoegd.
Druk NIET op de Z-Wave®-knop. (Behalve bij SmartThings, daar moet u mogelijk 3 keer op de Z-Wave®-knop tikken). Zie hieronder voor QR-codes naar hubspecifieke instructies.

Handmatige opname:

Start opname (koppeling) in de app of hubinterface.
Zorg ervoor dat het apparaat stroom heeft en voltooi de opname bij het relais: tik snel 3 keer op de Z-Wave®-knop.
De LED-indicator knippert snel groen om communicatie aan te geven en wordt 2 seconden groen als de opname succesvol is of 2 seconden rood als de koppelpoging mislukt. Als de LED niet snel knippert, hebt u niet snel genoeg op de knop gedrukt.

Hoe u de ZEN54 0-10V dimmer toevoegt aan Home Assistant

Hoe u de ZEN54 0-10V dimmer toevoegt aan HomeSeer

Hoe u de ZEN54 0-10V dimmer toevoegt aan Hubitat

Hoe u de ZEN54 0-10V dimmer toevoegt aan SmartThings

Hoe u de ZEN54 0-10V dimmer toevoegt aan Z-Box

Hoe u de ZEN54 0-10V dimmer toevoegt aan My Z-Wave Hub

PROBLEEMOPLOSSING

Kan het apparaat niet aan uw systeem worden toegevoegd? Probeer dit:

Start UITSLUITING en klik snel 3 keer op de Z-Wave-knop.
Voer een fabrieksreset van het apparaat uit.
Breng de gatewaycontroller (hub) dichter bij het apparaat; het apparaat kan buiten bereik zijn.
Krijg probleemoplossingstips voor uw hub op www.support.getzooz.com

UITSLUITING (APPARAAT VERWIJDEREN / ONTKOPPELEN)

Breng uw Z-Wave-hub indien mogelijk dicht bij het apparaat.
Zet de Z-Wave-hub in uitsluitingsmodus (weet u niet hoe dat moet? [email protected])
Klik snel 3 keer op de Z-Wave-knop op het apparaat (de LED-indicator begint groen te knipperen)
Uw hub bevestigt de uitsluiting, de LED-indicator op het apparaat wordt 2 seconden groen en de ZEN54 verdwijnt uit de apparatenlijst van uw controller.

Kan mijn ZEN54 0-10V dimmer niet toevoegen aan Home Assistant

Kan mijn ZEN54 0-10V dimmer niet toevoegen aan HomeSeer

Kan mijn ZEN54 0-10V dimmer niet toevoegen aan Hubitat

Kan mijn ZEN54 0-10V dimmer niet toevoegen aan SmartThings

Kan mijn ZEN54 0-10V dimmer niet toevoegen aan Z-Box

Kan mijn ZEN54 0-10V dimmer niet toevoegen aan My Z-Wave Hub

FABRIEKSRESET

Als uw primaire controller ontbreekt of niet werkt, moet u het apparaat mogelijk terugzetten naar de fabrieksinstellingen. Om de ZEN54 te resetten, klikt u eenmaal op de Z-Wave-knop en houdt u deze onmiddellijk daarna 15 seconden ingedrukt. De LED-indicator knippert rood tijdens het proces en blijft 3 seconden continu rood branden om een succesvolle reset te bevestigen. OPMERKING: Alle eerder geregistreerde activiteit en aangepaste instellingen worden uit het geheugen van het apparaat gewist.

GEAVANCEERDE INSTELLINGEN

Hier zijn alle geavanceerde instellingen voor het apparaat: ZEN54 0-10V dimmer geavanceerde instellingen

Hoe u toegang krijgt tot de geavanceerde instellingen voor de ZEN54 0-10V dimmer op Home Assistant

Hoe u toegang krijgt tot de geavanceerde instellingen voor de ZEN54 0-10V dimmer op HomeSeer

Hoe u toegang krijgt tot de geavanceerde instellingen voor de ZEN54 0-10V dimmer op Hubitat

Hoe u toegang krijgt tot de geavanceerde instellingen voor de ZEN54 0-10V dimmer op SmartThings

Hoe u toegang krijgt tot de geavanceerde instellingen voor de ZEN54 0-10V dimmer op Z-Box

ASSOCIATIE

Deze 0-10 V dimmer ondersteunt Groep 1 met maximaal 5 apparaten voor Lifeline Group-communicatie en Groepen 2-4 met maximaal 5 apparaten. Dit apparaat verzendt BASIC REPORT en SWITCH MULTILEVEL REPORT naar Groep 1, BASIC SET-opdrachten naar Groep 2, SWITCH MULTILEVEL SET naar Groep 3 en SWITCH MULTILEVEL START LEVEL CHANGE / SWITCH MULTILEVEL STOP LEVEL CHANGE naar Groep 4 wanneer handmatig bediend via de wandschakelaar. U kunt directe associatie instellen zodat de dimmer een ander Z-Wave-apparaat onafhankelijk van de hub bedient via Groep 2. Niet elke hub biedt directe associatie-instellingen in de interface, dus ga naar www.support.getzooz.com om te zien of uw systeem directe associatie ondersteunt.

S2

Dit product kan worden opgenomen en gebruikt in elk Z-Wave-netwerk met andere Z-Wave-gecertificeerde apparaten van andere fabrikanten en/of andere toepassingen. Alle niet-batterijgevoede nodes binnen het netwerk functioneren als repeaters, ongeacht de leverancier, om de betrouwbaarheid van het netwerk te vergroten. Dit product beschikt over het nieuwste Security 2 (S2)-framework om hackrisico’s voor smart home-netwerken te verminderen. Dit apparaat is uitgerust met een unieke authenticatiecode voor vertrouwde draadloze communicatie.

ETL-CERTIFICERING

WAARSCHUWING

Dit product moet binnenshuis worden geïnstalleerd nadat alle bouwwerkzaamheden zijn voltooid.
Voor installatie moet het apparaat worden opgeslagen op een droge, stof- en schimmelvrije plaats.
Installeer het apparaat niet op een plek met direct zonlicht, hoge temperaturen of vochtigheid.
Houd het uit de buurt van chemicaliën, water en stof.
Zorg ervoor dat het apparaat nooit dicht bij een warmtebron of open vuur staat om brand te voorkomen.
Zorg ervoor dat het apparaat is aangesloten op een stroombron die het maximale belastingsvermogen niet overschrijdt.
Geen enkel onderdeel van het apparaat mag door de gebruiker worden vervangen of gerepareerd.

GARANTIE

Dit product valt onder een beperkte garantie van 1 jaar en een verlengde garantie van 5 jaar na registratie. Om het volledige garantiebeleid te lezen of een garantieclaim in te dienen, gaat u naar www.getzooz.com/warranty.

IN GEEN GEVAL ZIJN ZOOZ OF HAAR DOCHTERONDERNEMINGEN EN GELIEERDE BEDRIJVEN AANSPRAKELIJK VOOR INDIRECTE, INCIDENTELE, PUNITIEVE, SPECIALE OF GEVOLGSCHADE, OF SCHADE DOOR WINSTDERVING, INKOMSTENVERLIES OF GEBRUIKSVERLIES OPGELOPEN DOOR DE KLANT OF EEN DERDE PARTIJ, HETZIJ IN EEN CONTRACTUELE ACTIE OF ANDERSZINS, ZELFS ALS ZIJ OP DE HOOGTE WAREN GESTELD VAN DE MOGELIJKHEID VAN DERGELIJKE SCHADE. DE AANSPRAKELIJKHEID VAN ZOOZ EN HET EXCLUSIEVE RECHTSMIDDEL VAN DE KLANT VOOR ENIGE VORDERING DIE VOORTVLOEIT UIT DEZE OVEREENKOMST OF DE VERKOOP OF HET GEBRUIK VAN DE PRODUCTEN, HETZIJ GEBASEERD OP NALATIGHEID, STRIKTE AANSPRAKELIJKHEID, GARANTIEBREUK, CONTRACTBREUK OF BILLijkHEIDSPRINCIPES, IS UITDRUKKELIJK BEPERKT TOT, NAAR KEUZE VAN ZOOZ, VERVANGING VAN OF TERUGBETALING VAN DE AANKOOPPRIJS VOOR HET GEDEELTE VAN DE PRODUCTEN WAARVOOR SCHADE WORDT GEVORDERD. ALLE CLAIMS VAN WELKE AARD DAN OOK DIE VOORTVLOEIEN UIT DEZE OVEREENKOMST OF DE VERKOOP OF HET GEBRUIK VAN PRODUCTEN WORDEN GEACHT TE ZIJN AFGEZIEN TENZIJ ZE SCHRIFTELIJK WORDEN INGEDIEND BINNEN DERTIG (30) DAGEN NA LEVERING DOOR ZOOZ, OF OP DE DATUM DIE VOOR LEVERING WAS VASTGESTELD IN GEVAL VAN NIET-LEVERING.

FCC-OPMERKING DE FABRIKANT IS NIET VERANTWOORDELIJK VOOR RADIO- OF TV-STORINGEN VEROORZAAKT DOOR ONGEOORLOOFDE WIJZIGINGEN AAN DEZE APPARATUUR. DERGELIJKE WIJZIGINGEN KUNNEN DE BEVOEGDHEID VAN DE GEBRUIKER OM DE APPARATUUR TE BEDIENEN ONGELDIG MAKEN. BINNENSHUIS OPSLAAN WANNEER NIET IN GEBRUIK. ALLEEN GESCHIKT VOOR DROGE LOCATIES. NIET ONDERDOMPELEN IN WATER. NIET GEBRUIKEN WAAR HET RECHTSTREEKS AAN WATER WORDT BLOOTGESTELD. Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is onderworpen aan de volgende voorwaarden:

Dit apparaat mag geen schadelijke interferentie veroorzaken.
Dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Deze apparatuur is getest en voldoet aan de limieten voor een Klasse B digitaal apparaat, overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequente energie uitstralen en kan, indien niet geïnstalleerd en gebruikt volgens de instructies, schadelijke interferentie veroorzaken voor radiocommunicatie. Er is echter geen garantie dat interferentie niet zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt bij radio- of televisieontvangst, kan de gebruiker proberen de interferentie te corrigeren door een of meer van de volgende maatregelen te nemen:

Richt de ontvangstantenne opnieuw of verplaats deze.
Vergroot de afstand tussen apparatuur en ontvanger.
Sluit de apparatuur aan op een ander stopcontact of circuit dan de ontvanger.
Raadpleeg de dealer of een ervaren radio-/tv-technicus voor aanvullende hulp.
