Manuel du produit variateur ZEN54 0-10V

N'oubliez pas d'enregistrer votre produit pour bénéficier d'une garantie prolongée et d'autres avantages :

Cliquez ici pour enregistrer votre appareil ici.

CARACTÉRISTIQUES

Contrôle de variation Z-Wave 0-10 V pour luminaires LED
Idéal pour les pilotes LED 0-10 V dans les panneaux LED
Variation fluide avec mises à jour instantanées de l’état
S’installe derrière votre interrupteur mural existant (marche/arrêt ou momentané)
Puce Z-Wave série 700 pour une meilleure portée et un contrôle plus rapide
Z-Wave Long Range pour une communication ultra fiable sans réseau maillé
Configuration avancée incluant la luminosité minimale et maximale
Répéteur de signal Z-Wave intégré pour une communication améliorée
SmartStart et sécurité S2 pour un réseau plus sûr

SPÉCIFICATIONS

Numéro de modèle : ZEN54 LR
Entrée d’alimentation : 100-240 VAC, 50/60 Hz, max. 4.1 A, 984 W
Sortie d’alimentation : 100-240 VAC, 50/60 Hz, max. 4 A, 960 W
Charge maximale : 4 A (utiliser uniquement avec des pilotes LED 0-10 V)
Portée : Jusqu’à 300 pieds en ligne directe (ou jusqu’à un mile avec LR)
Température de fonctionnement : 32-104° F (0-40° C)
Installation et utilisation : Intérieur uniquement

ATTENTION

Ceci est un appareil électrique, veuillez faire preuve de prudence lors de l’installation et de l’utilisation du variateur 0-10 V. Le contrôle à distance des appareils peut entraîner une activation involontaire ou automatisée de l’alimentation. N’utilisez pas cet appareil Z-Wave pour contrôler des chauffages électriques ou d’autres appareils présentant un risque d’incendie, de brûlures ou de choc électrique lorsqu’ils sont laissés sans surveillance. Afin de réduire le risque de surchauffe et d’éventuels dommages à d’autres équipements, n’installez pas cette unité pour contrôler une prise ; un appareil motorisé ; un luminaire fluorescent ; tout appareil dépassant 32 V CC ; ou un luminaire alimenté par transformateur. Utiliser uniquement avec des pilotes LED 0-10 V.

AVANT L’INSTALLATION : Cet appareil est destiné à être installé conformément au National Electric Code et aux réglementations locales. Il est recommandé qu’un électricien agréé effectue cette installation.

CÂBLAGE : LISEZ CECI !

Vous n’êtes pas sûr de ce que vous voyez ? Envoyez des images de l’installation entièrement fonctionnelle avant de déconnecter les fils à support.getzooz.com.

VÉRIFIEZ LA CHARGE : ne dépassez pas 4 A pour votre variateur 0-10 V, UTILISER UNIQUEMENT AVEC DES PILOTES LED 0-10 V
COUPEZ L’ALIMENTATION : coupez l’alimentation du circuit au panneau électrique avant de commencer. Si vous installez dans un boîtier multi-interrupteurs avec plusieurs circuits, coupez l’alimentation de tous les circuits.
VÉRIFIEZ LES FILS : identifiez les connexions du pilote 0-10 V (GND et 0-10 V+), l’alimentation (L et N), la charge vers le pilote LED (LOAD) et les connexions de l’interrupteur (SW et GND). Ne vous fiez pas exclusivement à votre multimètre pour identifier les fils !
DÉCONNECTEZ L’INTERRUPTEUR : retirez les fils entre l’interrupteur et le pilote LED et étiquetez-les en conséquence.
CONNECTEZ LE VARIATEUR 0-10 V : suivez attentivement toutes les étapes d’installation. Câblez l’appareil EXACTEMENT comme dans le schéma. Selon votre configuration, il peut être nécessaire d’installer l’appareil au niveau du luminaire LED plutôt que dans le boîtier de l’interrupteur.

REMARQUE : INTERRUPTEURS MARCHE/ARRÊT OU MOMENTANÉS UNIQUEMENT. Ne connectez pas le ZEN54 à un variateur mural, un interrupteur lumineux ou un interrupteur électronique auxiliaire. Le dispositif ZEN54 peut uniquement être câblé avec des interrupteurs muraux marche/arrêt ou momentanés. La variation physique est disponible uniquement avec des interrupteurs momentanés. Avec des interrupteurs marche/arrêt, la variation est disponible uniquement via Z-Wave.

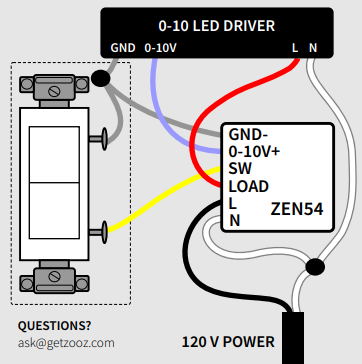

SCHÉMA DE CÂBLAGE ZEN54 POUR PILOTES LED 0-10 V

Connectez les fils du pilote à GND - et 0-10V+ sur le ZEN54.
Connectez l’interrupteur mural au faisceau GND- et au fil SW du ZEN54.
Connectez LOAD sur le ZEN54 à l’entrée ligne du pilote LED.
Connectez le neutre de la source d’alimentation 120 V à N sur le ZEN54 et à l’entrée neutre du pilote LED.
Connectez la ligne de la source d’alimentation 120 V au fil L du ZEN54

TERMINER L’INSTALLATION

Fixez votre variateur Z-Wave 0-10 V et l’interrupteur mural dans le boîtier avec les vis de montage, en manipulant les fils avec précaution. Installez la plaque murale et rétablissez l’alimentation du circuit.

CONSEILS D’INSTALLATION

Le variateur 0-10 V ajoute le contrôle Z-Wave à votre pilote LED 0-10 V existant. Il ne peut pas être connecté à un autre type de luminaire ou d’appareil. Dans la plupart des cas, l’alimentation arrive à l’interrupteur mural et une connexion de charge existe entre l’interrupteur et le pilote LED. Pour répondre aux exigences de câblage du variateur ZEN54, vous devrez utiliser cette connexion pour amener l’alimentation au ZEN54 installé au niveau du luminaire. Cela ne laissera pas suffisamment de fils pour connecter directement le variateur ZEN54 à l’interrupteur mural. Dans ce cas, nous recommandons d’installer n’importe quel interrupteur d’éclairage Z-Wave pour contrôler le variateur ZEN54 à distance via Z-Wave. Les meilleurs modèles Zooz pour cette application sont le variateur ZEN72 (pour un aspect d’interrupteur classique) ou le contrôleur de scènes ZEN32 qui comprend des boutons programmables que vous pouvez associer à vos niveaux de luminosité préférés sur le luminaire LED et les déclencher d’une simple pression. Scannez le code QR ci-dessous pour accéder à une page contenant davantage de scénarios et schémas de câblage.

INSTALLATIONS 3 VOIES

Vous pouvez installer le variateur 0-10 V dans une configuration 3 voies en utilisant de simples interrupteurs marche/arrêt ou momentanés : Schémas de câblage du variateur ZEN54 0-10 V

CONTRÔLE Z-WAVE

Il existe 2 méthodes pour ajouter le relais à votre hub :

SmartStart :

N’ALIMENTEZ PAS ENCORE L’APPAREIL.
Utilisez l’interface/l’application du hub pour scanner le code SmartStart sur l’appareil. Le code QR SmartStart / PIN de sécurité se trouve à l’arrière du variateur.
Une fois terminé, alimentez l’appareil pour l’inclusion SmartStart, il sera ajouté automatiquement.
N’appuyez PAS sur le bouton Z-Wave®. (Sauf pour SmartThings, vous devrez peut-être appuyer 3 fois sur le bouton Z-Wave®). Voir ci-dessous les codes QR pour les instructions spécifiques aux hubs.

Inclusion manuelle :

Lancez l’inclusion (appairage) dans l’application ou l’interface du hub.
Assurez-vous que l’appareil est alimenté et finalisez l’inclusion au niveau du relais : appuyez rapidement 3 fois sur le bouton Z-Wave®.
Le voyant LED clignotera rapidement en vert pour signaler la communication et deviendra vert pendant 2 secondes si l’inclusion réussit ou rouge pendant 2 secondes si la tentative d’appairage échoue. Si la LED ne clignote pas rapidement, vous n’avez pas appuyé sur le bouton assez rapidement.

Comment ajouter le variateur ZEN54 0-10V à Home Assistant

Comment ajouter le variateur ZEN54 0-10V à HomeSeer

Comment ajouter le variateur ZEN54 0-10V à Hubitat

Comment ajouter le variateur ZEN54 0-10V à SmartThings

Comment ajouter le variateur ZEN54 0-10V à Z-Box

Comment ajouter le variateur ZEN54 0-10V à Mon Hub Z-Wave

DÉPANNAGE

L’appareil ne s’ajoute pas à votre système ? Essayez ceci :

Lancez l’EXCLUSION et cliquez rapidement 3 fois sur le bouton Z-Wave.
Réinitialisez l’appareil aux paramètres d’usine
Rapprochez le contrôleur passerelle (hub) de l’appareil, il est peut-être hors de portée.
Obtenez des conseils de dépannage pour votre hub sur www.support.getzooz.com

EXCLUSION (SUPPRESSION / DÉSAPPARIEMENT DE L’APPAREIL)

Rapprochez votre hub Z-Wave de l’appareil si possible
Mettez le hub Z-Wave en mode exclusion (vous ne savez pas comment faire ? [email protected])
Appuyez rapidement 3 fois sur le bouton Z-Wave de l’appareil (le voyant LED commencera à clignoter en vert)
Votre hub confirmera l’exclusion, le voyant LED de l’appareil deviendra vert pendant 2 secondes, et le ZEN54 disparaîtra de la liste des appareils de votre contrôleur.

Impossible d’ajouter mon variateur ZEN54 0-10V à Home Assistant

Impossible d’ajouter mon variateur ZEN54 0-10V à HomeSeer

Impossible d’ajouter mon variateur ZEN54 0-10V à Hubitat

Impossible d’ajouter mon variateur ZEN54 0-10V à SmartThings

Impossible d’ajouter mon variateur ZEN54 0-10V à Z-Box

Impossible d’ajouter mon variateur ZEN54 0-10V à Mon Hub Z-Wave

RÉINITIALISATION D’USINE

Si votre contrôleur principal est manquant ou inopérant, vous devrez peut-être réinitialiser l’appareil aux paramètres d’usine. Pour réinitialiser le ZEN54, appuyez une fois sur le bouton Z-Wave puis immédiatement après, maintenez-le enfoncé pendant 15 secondes. Le voyant LED clignotera en rouge pendant le processus et restera rouge fixe pendant 3 secondes pour confirmer la réussite de la réinitialisation. REMARQUE : Toute activité précédemment enregistrée et tous les paramètres personnalisés seront effacés de la mémoire de l’appareil

PARAMÈTRES AVANCÉS

Voici tous les paramètres avancés de l’appareil : Paramètres avancés du variateur ZEN54 0-10V

Comment accéder aux paramètres avancés du variateur ZEN54 0-10V sur Home Assistant

Comment accéder aux paramètres avancés du variateur ZEN54 0-10V sur HomeSeer

Comment accéder aux paramètres avancés du variateur ZEN54 0-10V sur Hubitat

Comment accéder aux paramètres avancés du variateur ZEN54 0-10V sur SmartThings

Comment accéder aux paramètres avancés du variateur ZEN54 0-10V sur Z-Box

ASSOCIATION

Ce variateur 0-10 V prend en charge le Groupe 1 avec jusqu’à 5 appareils pour la communication du groupe Lifeline et les Groupes 2-4 avec jusqu’à 5 appareils. Cet appareil enverra BASIC REPORT et SWITCH MULTILEVEL REPORT au Groupe 1, la commande BASIC SET au Groupe 2, SWITCH MULTILEVEL SET au Groupe 3, et SWITCH MULTILEVEL START LEVEL CHANGE / SWITCH MULTILEVEL STOP LEVEL CHANGE au Groupe 4 lorsqu’il est utilisé manuellement depuis l’interrupteur mural. Vous pouvez configurer une association directe afin que le variateur contrôle un autre appareil Z-Wave indépendamment du hub en utilisant le Groupe 2. Tous les hubs n’exposent pas les paramètres d’association directe dans l’interface, veuillez donc consulter www.support.getzooz.com pour voir si votre système autorise l’association directe.

S2

Ce produit peut être inclus et utilisé dans n’importe quel réseau Z-Wave avec d’autres appareils certifiés Z-Wave provenant d’autres fabricants et/ou d’autres applications. Tous les nœuds non alimentés par batterie du réseau agiront comme des répéteurs indépendamment du fabricant afin d’augmenter la fiabilité du réseau. Ce produit intègre le tout dernier framework Security 2 (S2) afin d’éliminer les risques de piratage du réseau domotique. Cet appareil est équipé d’un code d’authentification unique pour une communication sans fil fiable

CERTIFICATION ETL

AVERTISSEMENT

Ce produit doit être installé à l’intérieur une fois toutes les rénovations du bâtiment terminées. Ÿ Avant l’installation, l’appareil doit être stocké dans un endroit sec et protégé contre la poussière et la moisissure. Ÿ N’installez pas l’appareil dans un endroit exposé directement au soleil, à une température élevée ou à l’humidité. Ÿ Gardez-le éloigné des produits chimiques, de l’eau et de la poussière. Ÿ Assurez-vous que l’appareil n’est jamais proche d’une source de chaleur ou d’une flamme nue afin d’éviter tout incendie. Ÿ Assurez-vous que l’appareil est connecté à une source d’alimentation électrique qui ne dépasse pas la puissance de charge maximale. Ÿ Aucune partie de l’appareil ne peut être remplacée ou réparée par l’utilisateur.

GARANTIE

Ce produit est couvert par une garantie limitée de 1 an et une garantie prolongée de 5 ans une fois enregistré. Pour lire la politique complète de garantie ou déposer une demande de garantie, veuillez consulter www.getzooz.com/warranty.

EN AUCUN CAS ZOOZ OU SES FILIALES ET SOCIÉTÉS AFFILIÉES NE POURRONT ÊTRE TENUS RESPONSABLES DE TOUT DOMMAGE INDIRECT, ACCESSOIRE, PUNITIF, SPÉCIAL OU CONSÉCUTIF, OU DE DOMMAGES LIÉS À UNE PERTE DE PROFITS, DE REVENUS OU D’UTILISATION SUBIS PAR LE CLIENT OU PAR UN TIERS, QUE CE SOIT DANS LE CADRE D’UNE ACTION CONTRACTUELLE OU AUTRE, MÊME S’ILS ONT ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. LA RESPONSABILITÉ DE ZOOZ ET LE RECOURS EXCLUSIF DU CLIENT POUR TOUTE CAUSE D’ACTION DÉCOULANT DE CET ACCORD OU DE LA VENTE OU DE L’UTILISATION DES PRODUITS, QU’ELLE SOIT FONDÉE SUR LA NÉGLIGENCE, LA RESPONSABILITÉ STRICTE, LA VIOLATION DE GARANTIE, LA VIOLATION DE L’ACCORD OU DES PRINCIPES D’ÉQUITÉ, EST EXPRESSÉMENT LIMITÉE, AU CHOIX DE ZOOZ, AU REMPLACEMENT OU AU REMBOURSEMENT DU PRIX D’ACHAT DE LA PARTIE DES PRODUITS POUR LAQUELLE DES DOMMAGES SONT RÉCLAMÉS. TOUTES LES RÉCLAMATIONS DE QUELQUE NATURE QUE CE SOIT DÉCOULANT DE CET ACCORD OU DE LA VENTE OU DE L’UTILISATION DES PRODUITS SERONT CONSIDÉRÉES COMME ABANDONNÉES SI ELLES NE SONT PAS FORMULÉES PAR ÉCRIT DANS LES TRENTE (30) JOURS SUIVANT LA LIVRAISON PAR ZOOZ, OU À LA DATE FIXÉE POUR LA LIVRAISON EN CAS DE NON-LIVRAISON.

NOTE FCC LE FABRICANT N’EST PAS RESPONSABLE DES INTERFÉRENCES RADIO OU TV CAUSÉES PAR DES MODIFICATIONS NON AUTORISÉES DE CET ÉQUIPEMENT. DE TELLES MODIFICATIONS POURRAIENT ANNULER L’AUTORISATION DE L’UTILISATEUR À FAIRE FONCTIONNER L’ÉQUIPEMENT. ENTREPOSER À L’INTÉRIEUR LORSQU’IL N’EST PAS UTILISÉ. CONVIENT UNIQUEMENT AUX ENDROITS SECS. NE PAS IMMERGER DANS L’EAU. NE PAS UTILISER DANS DES ENDROITS DIRECTEMENT EXPOSÉS À L’EAU. Cet appareil est conforme à la Partie 15 des règles FCC. Son fonctionnement est soumis aux conditions suivantes :

Cet appareil ne doit pas provoquer d’interférences nuisibles
Cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites applicables aux appareils numériques de Classe B, conformément à la Partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie qu’aucune interférence ne se produira dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, l’utilisateur peut tenter de corriger l’interférence en appliquant une ou plusieurs des mesures suivantes :

Réorienter ou déplacer l’antenne de réception
Augmenter la distance entre l’équipement et le récepteur
Connecter l’équipement à une prise ou un circuit différent de celui du récepteur
Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir une assistance supplémentaire
