Manual del producto ZEN52 Relé Doble

No olvides registrar tu producto para obtener garantía extendida y más beneficios:

Haz clic aquí para registrar tu dispositivo aquí.

CARACTERÍSTICAS

Control manual o encendido/apagado Z-Wave de 2 cargas individuales de hasta 5 A
Se instala detrás de tus interruptores de pared existentes (unipolar o de 3 vías)
Factor de forma pequeño para encajar fácilmente en una caja de interruptor llena
NUEVO: Z-Wave Long Range para una red inalámbrica de siguiente nivel
Control de escenas: activa acciones con múltiples pulsaciones (solo hubs seleccionados)
Recuerda y restaura el estado de encendido/apagado después de un corte de energía
Funcionalidad integrada de temporizador Z-Wave y repetidor de señal
Funciona con bombillas LED e incandescentes
Serie 700 Z-Wave y SmartStart S2 Security para una red segura

ESPECIFICACIONES

Número de modelo: ZEN52 LR
Alimentación: 100-240V~, 50/60Hz
Carga máxima: 150 W bombillas LED o CFL, 500 W incandescentes, 5 A resistivo, motores HP por canal
Alcance: Hasta 300 pies en línea de visión
Temperatura de funcionamiento: 32-104° F (0-40° C)
Instalación y uso: Solo en interiores

PRECAUCIÓN

Este es un dispositivo eléctrico. Por favor, tenga cuidado al instalar y operar el relé. El control remoto de aparatos puede provocar una activación involuntaria o automatizada de la energía. No utilice este dispositivo Z-Wave para controlar calefactores eléctricos u otros aparatos que produzcan riesgo de incendio, quemaduras o descarga eléctrica cuando estén desatendidos. Para reducir el riesgo de sobrecalentamiento y posibles daños a otros equipos, no instale esta unidad para controlar un receptáculo; un aparato operado por motor; una luminaria fluorescente; o una luminaria alimentada por transformador.

ADVERTENCIA

Este producto debe instalarse en interiores una vez finalizadas las renovaciones del edificio.
Antes de la instalación, el dispositivo debe almacenarse en un lugar seco, protegido del polvo y del moho.
No instale el relé en un lugar con exposición directa al sol, alta temperatura o humedad.
Manténgalo alejado de productos químicos, agua y polvo.
Asegúrese de que el dispositivo nunca esté cerca de una fuente de calor o llama abierta para evitar incendios.
Asegúrese de que el dispositivo esté conectado a una fuente de energía eléctrica que no exceda la potencia máxima de carga.
Ninguna parte del dispositivo puede ser reemplazada o reparada por el usuario

CABLEADO: ¡LÉALO!

¿No está seguro de lo que está viendo? Le ayudaremos: support.getzooz.com. Envíenos fotos detalladas de todas las cajas de interruptores en su instalación antes de desconectar los cables.

1. VERIFIQUE LA CARGA: no exceda 150 W para LED, 500 W para incandescentes o 5 A para cargas resistivas por relé. NO CONECTE ESTE DISPOSITIVO A RECEPTÁCULOS CONMUTADOS.
2. CORTE LA ENERGÍA: apague la energía del circuito en el panel de interruptores antes de comenzar. Si está instalando en una caja de múltiples interruptores con múltiples circuitos, apague la energía en todos los circuitos.
3. INSTALACIÓN DE UN SOLO CIRCUITO: ¡las 2 cargas que planea controlar con su ZEN52 deben estar en el mismo circuito!
4. VERIFIQUE LOS CABLES: marque la carga (generalmente negra), línea (generalmente negra), neutro (generalmente blanco) y tierra (generalmente desnudo) para cada interruptor. ¡Solo cables 14 AWG! ¡No dependa exclusivamente de su multímetro para identificar los cables!
5. DESCONECTE LOS INTERRUPTORES ANTIGUOS: retire los cables y etiquételos según corresponda.
6. CONECTE EL RELÉ Z-WAVE: siga cuidadosamente todos los pasos de instalación. Cablee el relé EXACTAMENTE como en el diagrama.

NOTA: SOLO INTERRUPTORES DE ENCENDIDO/APAGADO: No conecte el relé Z-Wave a un atenuador de pared, interruptor iluminado o interruptor auxiliar electrónico. ¡El relé ZEN51 solo puede cablearse con interruptores mecánicos de encendido/apagado o momentáneos en configuraciones unipolar, de 3 vías o de 4 vías!

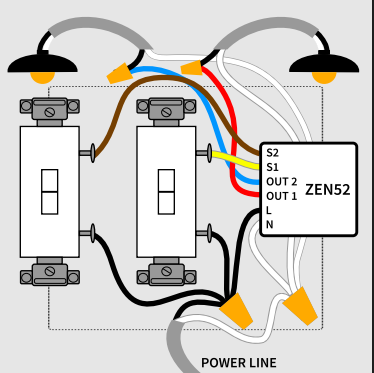

DIAGRAMA DE CABLEADO DEL ZEN52 PARA INSTALACIÓN UNIPOLAR

Mantenga sus interruptores de pared existentes conectados a tierra.
Conecte la fuente de alimentación al cable flexible negro L del ZEN52 y los cables de carga a los cables flexibles rojo OUT1 y azul OUT2 para cada carga. ¡La carga y la línea NO PUEDEN intercambiarse, así que asegúrese de haberlas identificado correctamente!
Conecte el cable flexible blanco N al conjunto de cables neutros.
Conecte los terminales del interruptor de pared a los cables flexibles amarillo S1 y marrón S2 del ZEN52 y a la fuente de alimentación para cada interruptor respectivamente.

¿Necesita más diagramas de cableado?: Diagramas de cableado de 3 vías para el relé doble ZEN52

COMPLETE LA INSTALACIÓN

Asegure su relé Z-Wave y los interruptores de pared en la caja con tornillos de montaje, manipulando los cables con cuidado. Instale la placa de pared y restablezca la energía al circuito.

PRUEBE EL RELÉ

El indicador LED debe comenzar a parpadear en verde cuando vuelva a encender la energía. Cambie el interruptor conectado a cada relé para verificar si la carga cambia de estado. Si la prueba falla, verifique que:

la energía haya sido completamente restablecida al circuito
el cableado coincida exactamente con las instrucciones
la carga no sea demasiado grande y esté sobrecalentando el relé causando que se apague

CONTROL Z-WAVE

Hay 2 métodos para agregar el relé a su hub:

SmartStart:

AÚN NO ENCIENDA EL DISPOSITIVO.
Utilice la interfaz/aplicación del hub para escanear el código SmartStart del dispositivo. El código QR SmartStart / PIN de seguridad se encuentra en la parte posterior del atenuador.
Una vez completado, energice el dispositivo para la inclusión SmartStart y se agregará automáticamente.
NO presione el botón Z-Wave®. (Excepto para SmartThings, es posible que necesite tocar el botón Z-Wave® 3 veces). Consulte abajo los códigos QR para instrucciones específicas de cada hub.

Inclusión manual:

Inicie la inclusión (emparejamiento) en la aplicación o interfaz del hub.
Asegúrese de que el dispositivo esté energizado y finalice la inclusión en el relé: toque el botón Z-Wave® 3 veces rápidamente.
El indicador LED parpadeará rápidamente en verde para señalar comunicación y se pondrá verde durante 2 segundos si la inclusión es exitosa o rojo durante 2 segundos si el intento de emparejamiento falla. Si el LED no parpadea rápidamente, no presionó el botón lo suficientemente rápido.

Cómo agregar el relé doble ZEN52 a Home Assistant

Cómo agregar el relé doble ZEN52 a HomeSeer

Cómo agregar el relé doble ZEN52 a Hubitat

Cómo agregar el relé doble ZEN52 a SmartThings

Cómo agregar el relé doble ZEN52 a Z-Box

Cómo agregar el relé doble ZEN52 a Mi Hub Z-Wave

SOLUCIÓN DE PROBLEMAS

¿El relé no se agrega a su sistema? Pruebe esto:

Inicie la EXCLUSIÓN y haga clic rápidamente 3 veces en el botón Z-Wave.
RESTABLEZCA DE FÁBRICA el relé.
Acerque el controlador gateway (hub) al relé, puede estar fuera de alcance.
Obtenga consejos de solución de problemas para su hub en www.support.getzooz.com

¿El relé ya no controla la carga manualmente? Pruebe esto:

Apague la energía en el interruptor automático y verifique si un cable no se soltó.
Excluya el relé del hub o restablézcalo en caso de que el control manual se haya deshabilitado accidentalmente.
La carga puede ser incompatible, así que pruébela con una sola bombilla incandescente.

EXCLUSIÓN

Acerque su gateway Z-Wave (hub) al relé si es posible
Ponga el hub Z-Wave en modo exclusión (¿no sabe cómo hacerlo? [email protected])
Haga clic rápidamente 3 veces en el botón Z-Wave del relé (el indicador LED comenzará a parpadear en verde)
Su hub confirmará la exclusión, el indicador LED del relé se pondrá verde durante 2 segundos y el dispositivo desaparecerá de la lista de dispositivos de su controlador.

No puedo agregar mi relé doble ZEN52 a Home Assistant

No puedo agregar mi relé doble ZEN52 a HomeSeer

No puedo agregar mi relé doble ZEN52 a Hubitat

No puedo agregar mi relé doble ZEN52 a SmartThings

No puedo agregar mi relé doble ZEN52 a Z-Box

No puedo agregar mi relé doble ZEN52 a Mi Hub Z-Wave

RESTABLECIMIENTO DE FÁBRICA

Si su controlador principal falta o no funciona, es posible que necesite restablecer el dispositivo a la configuración de fábrica. Para restablecer el relé, haga clic una vez en el botón Z-Wave e inmediatamente después, mantenga presionado el botón durante 15 segundos. El indicador LED parpadeará durante el proceso y se pondrá rojo durante 3 segundos para confirmar el restablecimiento exitoso. NOTA: Toda la actividad previamente registrada y las configuraciones personalizadas se borrarán de la memoria del dispositivo.

CONFIGURACIONES AVANZADAS

Aquí están todas las configuraciones disponibles para el relé: Configuraciones avanzadas del relé doble ZEN52

Cómo acceder a las configuraciones avanzadas del relé doble ZEN52 en Home Assistant

Cómo acceder a las configuraciones avanzadas del relé doble ZEN52 en HomeSeer

Cómo acceder a las configuraciones avanzadas del relé doble ZEN52 en Hubitat

Cómo acceder a las configuraciones avanzadas del relé doble ZEN52 en SmartThings

Cómo acceder a las configuraciones avanzadas del relé doble ZEN52 en Z-Box

ASOCIACIÓN

Este relé doble admite el Grupo 1 con hasta 5 dispositivos para comunicación de Grupo Lifeline, Grupo 2 y Grupo 3 con hasta 5 dispositivos. Este dispositivo enviará BASIC REPORT y SWITCH BINARY REPORT al Grupo 1 y el comando BASIC SET al grupo 2 (para S1) y 3 (para S2) cuando se opere manualmente desde el interruptor de pared. Puede configurar asociación directa para que el relé controle otro dispositivo Z-Wave independientemente del hub utilizando el Grupo 2 o el Grupo 3. No todos los hubs exponen configuraciones de asociación directa en la interfaz, así que visite www.support.getzooz.com para verificar si su sistema permite asociación directa.

S2

Este producto puede incluirse y operarse en cualquier red Z-Wave con otros dispositivos certificados Z-Wave de otros fabricantes y/u otras aplicaciones. Todos los nodos que no funcionan con batería dentro de la red actuarán como repetidores independientemente del proveedor para aumentar la confiabilidad de la red. Este producto incorpora el más reciente marco Security 2 (S2) para eliminar riesgos de hackeo de la red del hogar inteligente. Este dispositivo está equipado con un código único de autenticación para una comunicación inalámbrica confiable.

CERTIFICACIÓN ETL

Este es un dispositivo certificado ETL. ETL, al igual que UL, es un Laboratorio de Pruebas Reconocido Nacionalmente. La marca ETL es prueba del cumplimiento del producto con los estándares de seguridad de América del Norte.

GARANTÍA

Este producto está cubierto por una garantía limitada de 12 meses y una garantía extendida de 5 años una vez registrado. Para leer la política completa de garantía o presentar un reclamo de garantía, visite www.getzooz.com/warranty.

EN NINGÚN CASO ZOOZ O SUS SUBSIDIARIAS Y AFILIADAS SERÁN RESPONSABLES POR DAÑOS INDIRECTOS, INCIDENTALES, PUNITIVOS, ESPECIALES O CONSECUENTES, O DAÑOS POR PÉRDIDA DE GANANCIAS, INGRESOS O USO INCURRIDOS POR EL CLIENTE O CUALQUIER TERCERO, YA SEA EN UNA ACCIÓN CONTRACTUAL O DE OTRO TIPO, INCLUSO SI SE ADVIRTIÓ DE LA POSIBILIDAD DE DICHOS DAÑOS. LA RESPONSABILIDAD DE ZOOZ Y EL RECURSO EXCLUSIVO DEL CLIENTE PARA CUALQUIER CAUSA DE ACCIÓN QUE SURJA EN RELACIÓN CON ESTE ACUERDO O LA VENTA O USO DE LOS PRODUCTOS, YA SEA BASADA EN NEGLIGENCIA, RESPONSABILIDAD ESTRICTA, INCUMPLIMIENTO DE GARANTÍA, INCUMPLIMIENTO DE ACUERDO O PRINCIPIOS DE EQUIDAD, ESTÁ EXPRESAMENTE LIMITADA, A OPCIÓN DE ZOOZ, AL REEMPLAZO O REEMBOLSO DEL PRECIO DE COMPRA DE LA PARTE DE LOS PRODUCTOS CON RESPECTO A LOS CUALES SE RECLAMAN DAÑOS. TODAS LAS RECLAMACIONES DE CUALQUIER TIPO QUE SURJAN EN RELACIÓN CON ESTE ACUERDO O LA VENTA O USO DE LOS PRODUCTOS SE CONSIDERARÁN RENUNCIADAS A MENOS QUE SE HAGAN POR ESCRITO DENTRO DE LOS TREINTA (30) DÍAS DESDE LA ENTREGA DE ZOOZ, O LA FECHA FIJADA PARA LA ENTREGA EN CASO DE NO ENTREGA.

NOTA FCC EL FABRICANTE NO ES RESPONSABLE DE NINGUNA INTERFERENCIA DE RADIO O TELEVISIÓN CAUSADA POR MODIFICACIONES NO AUTORIZADAS A ESTE EQUIPO. DICHAS MODIFICACIONES PODRÍAN ANULAR LA AUTORIDAD DEL USUARIO PARA OPERAR EL EQUIPO. ALMACENAR EN INTERIORES CUANDO NO ESTÉ EN USO. ADECUADO SOLO PARA UBICACIONES SECAS. NO SUMERGIR EN AGUA. NO DEBE UTILIZARSE DONDE ESTÉ DIRECTAMENTE EXPUESTO AL AGUA. Este dispositivo cumple con la Parte 15 de las Normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones:

Este dispositivo no puede causar interferencias perjudiciales
Este dispositivo debe aceptar cualquier interferencia recibida, incluidas interferencias que puedan causar un funcionamiento no deseado.

Este equipo ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital Clase B, conforme a la Parte 15 de las Normas de la FCC. Estos límites están diseñados para proporcionar protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no hay garantía de que no ocurran interferencias en una instalación específica. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, el usuario puede intentar corregir la interferencia mediante una o más de las siguientes medidas:

Reorientar o reubicar la antena receptora
Aumentar la separación entre el equipo y el receptor
Conectar el equipo a un tomacorriente o circuito separado del receptor
Consultar al distribuidor o a un técnico experimentado de radio/TV para obtener ayuda adicional

Todos los nombres de marcas mostrados son marcas comerciales de sus respectivos propietarios.
