ZEN51 Trockenkontaktrelais Produkthandbuch

Vergessen Sie nicht, Ihr Produkt zu registrieren, um eine verlängerte Garantie und weitere Vorteile zu erhalten:

Klicken Sie hier, um Ihr Gerät hier zu registrieren.

MERKMALE

Manuelle oder Z-Wave™ Ein/Aus-Steuerung mit sofortigen Statusaktualisierungen
Ideal für die Überwachung von 120 V Eingang und die Steuerung von Trockenkontaktrelais
Installation hinter Ihrem vorhandenen Wandschalter (Einpolig oder 3-Wege)
NEU: Z-Wave™ Long Range für ein drahtloses Netzwerk der nächsten Generation
Szenensteuerung: Aktionen durch Mehrfachklick auslösen (nur ausgewählte Hubs)
Speichert und stellt den Ein/Aus-Status nach einem Stromausfall wieder her
Integrierte Z-Wave Timerfunktion und Signalrepeater
Funktioniert mit LED- und Glühlampen
700er Z-Wave Serie und S2 SmartStart Sicherheit für ein sicheres Netzwerk

SPEZIFIKATIONEN

Modellnummer: ZEN51 LR
Stromversorgung: 100-240V~, 50/60Hz
Maximale Last: 150W LED- oder CFL-Lampen, 960W Glühlampen, 10A ohmsche Last, HP Motoren
Reichweite: Bis zu 300 Fuß Sichtlinie
Betriebstemperatur: 32-104° F (0-40° C)
Installation und Verwendung: Nur für den Innenbereich

VORSICHT

Dies ist ein elektrisches Gerät, bitte seien Sie vorsichtig bei der Installation und beim Betrieb des Relais. Die Fernsteuerung von Geräten kann zu unbeabsichtigter oder automatisierter Aktivierung der Stromversorgung führen. Verwenden Sie dieses Z-Wave Gerät nicht zur Steuerung von elektrischen Heizgeräten oder anderen Geräten, die unbeaufsichtigt ein Risiko für Feuer, Verbrennungen oder elektrische Schläge darstellen. Um das Risiko einer Überhitzung und möglicher Schäden an anderen Geräten zu reduzieren, installieren Sie dieses Gerät nicht zur Steuerung einer Steckdose, eines motorbetriebenen Geräts, einer Leuchtstofflampe oder einer transformatorgespeisten Leuchte.

Vor der Installation: Dieses Relais ist für die Installation gemäß dem National Electric Code und den lokalen Vorschriften vorgesehen. Es wird empfohlen, dass ein zugelassener Elektriker diese Installation durchführt.

VERKABELUNG: LESEN!

ÜBERPRÜFEN SIE DIE LAST: Überschreiten Sie nicht 150W für LED, 960W für Glühlampen oder 10 A für ohmsche Lasten. SCHLIESSEN SIE DIESES RELAIS NICHT AN GESCHALTETE STECKDOSEN AN.
STROM AUSSCHALTEN: Schalten Sie die Stromversorgung im Sicherungskasten aus, bevor Sie beginnen. Wenn Sie in einer Mehrfachschalterdose mit mehreren Stromkreisen installieren, schalten Sie die Stromversorgung aller Stromkreise aus.
ÜBERPRÜFEN SIE DIE LEITUNGEN: Markieren Sie Last (meist schwarz), Phase (meist schwarz), Neutralleiter (meist weiß) und Erde (meist blank). Nur 14 AWG Leitungen! Verlassen Sie sich nicht ausschließlich auf Ihr Multimeter zur Identifizierung der Leitungen.
ALTEN SCHALTER TRENNEN: Entfernen Sie die Leitungen und kennzeichnen Sie sie entsprechend.
Z-WAVE RELAIS ANSCHLIESSEN: Befolgen Sie alle Installationsschritte sorgfältig. Verdrahten Sie das Relais GENAU wie im Diagramm.

HINWEIS: Nur Ein/Aus-Schalter!: Schließen Sie das Z-Wave Relais nicht an einen Wanddimmer, beleuchteten Schalter oder einen elektronischen Zusatzschalter an. Das ZEN51 Relais kann nur mit mechanischen Ein/Aus- oder Taster-Schaltern in Einpol-, 3-Wege- oder 4-Wege-Konfigurationen verdrahtet werden.

WARNUNG

Dieses Produkt sollte nach Abschluss aller Bauarbeiten im Innenbereich installiert werden.
Vor der Installation sollte das Gerät an einem trockenen, staub- und schimmelfreien Ort gelagert werden.
Installieren Sie das Relais nicht an einem Ort mit direkter Sonneneinstrahlung, hoher Temperatur oder Feuchtigkeit.
Von Chemikalien, Wasser und Staub fernhalten.
Stellen Sie sicher, dass sich das Gerät niemals in der Nähe einer Wärmequelle oder offenen Flamme befindet, um Feuer zu vermeiden.
Stellen Sie sicher, dass das Gerät an eine Stromquelle angeschlossen ist, die die maximale Lastleistung nicht überschreitet.
Kein Teil des Geräts darf vom Benutzer ersetzt oder repariert werden.

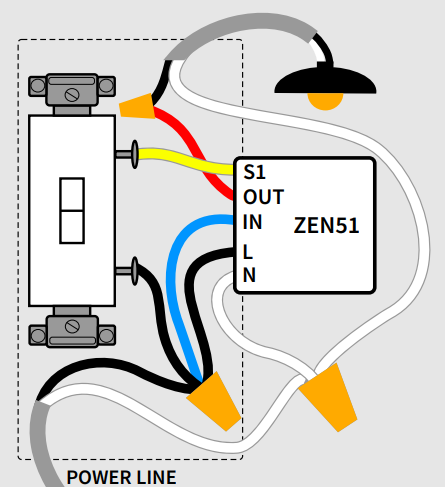

ZEN51 VERKABELUNGSDIAGRAMM FÜR EINPOLIGE INSTALLATION

Lassen Sie Ihren vorhandenen Wandschalter mit der Erde verbunden.
Verbinden Sie die Stromquelle mit den L schwarzen und IN blauen Leitungen des ZEN51 und die Lastleitung mit der OUT roten Leitung. Last und Phase DÜRFEN NICHT vertauscht werden, stellen Sie sicher, dass Sie diese korrekt identifiziert haben!
Verbinden Sie die N weiße Leitung mit dem Bündel der Neutralleiter.
Verbinden Sie die Anschlüsse des Wandschalters mit der S1 gelben Leitung des ZEN51 und mit der Stromquelle.

Benötigen Sie weitere Verdrahtungsdiagramme? 3-Wege Verdrahtungsdiagramme für das ZEN51 Trockenkontaktrelais

VOLLSTÄNDIGE INSTALLATION

Befestigen Sie Ihr Z-Wave Relais und den Wandschalter mit Montageschrauben in der Dose und behandeln Sie die Leitungen vorsichtig. Installieren Sie die Abdeckung und stellen Sie die Stromversorgung des Stromkreises wieder her.

TESTEN SIE DAS RELAIS

Die LED-Anzeige sollte grün zu blinken beginnen, wenn Sie die Stromversorgung wieder einschalten. Betätigen Sie den Schalter, der mit dem Relais verbunden ist, um zu prüfen, ob die Last ihren Zustand ändert. Wenn der Test fehlschlägt, überprüfen Sie bitte, ob:

die Stromversorgung des Stromkreises vollständig wiederhergestellt ist
die Verdrahtung exakt den Anweisungen entspricht
die Last nicht zu groß ist und das Relais überhitzt, wodurch es sich abschaltet

Z-WAVE STEUERUNG

1. GERÄT HINZUFÜGEN zu Ihrem Hub: Starten Sie die Inklusion (Kopplung) in der App (oder Weboberfläche). Nicht sicher, wie? Klicken Sie auf den entsprechenden Link unten für hubspezifische Anweisungen.

2. Schließen Sie die Inklusion am Relais ab.

Klassische Inklusion: Drücken Sie die Z-Wave Taste 3 Mal so schnell wie möglich, wenn Sie die traditionelle Z-Wave Inklusion verwenden. Die LED-Anzeige sollte schnell grün blinken. Die LED-Anzeige wird dann für 2 Sekunden grün, wenn die Inklusion erfolgreich ist, oder für 2 Sekunden rot, wenn der Kopplungsversuch fehlschlägt.

Z-Wave Long Range / SmartStart Inklusion: Stellen Sie sicher, dass Sie den ZEN51 NICHT einschalten, bevor Sie die Inklusion auf Ihrem Z-Wave Hub gestartet haben. Scannen Sie den QR-Code und geben Sie die 5-stellige PIN ein. Schalten Sie den ZEN51 nur ein, wenn die Benutzeroberfläche Ihres Hubs dies anzeigt.

So fügen Sie das ZEN51 Trockenkontaktrelais zu Home Assistant hinzu

So fügen Sie das ZEN51 Trockenkontaktrelais zu HomeSeer hinzu

So fügen Sie das ZEN51 Trockenkontaktrelais zu Hubitat hinzu

So fügen Sie das ZEN51 Trockenkontaktrelais zu SmartThings hinzu

So fügen Sie das ZEN51 Trockenkontaktrelais zu Z-Box hinzu

So fügen Sie das ZEN51 Trockenkontaktrelais zu meinem Z-Wave Hub hinzu

FEHLERBEHEBUNG

Das Relais lässt sich nicht zu Ihrem System hinzufügen? Versuchen Sie Folgendes:

Starten Sie die EXKLUSION und drücken Sie die Z-Wave Taste 3 Mal schnell.
FÜHREN SIE EINEN WERKSRESET DURCH.
Bringen Sie den Gateway-Controller (Hub) näher an das Relais, es könnte außerhalb der Reichweite sein.

Das Relais steuert die Last manuell nicht mehr? Versuchen Sie Folgendes:

Schalten Sie die Stromversorgung am Sicherungskasten aus und prüfen Sie, ob sich eine Leitung gelöst hat.
Schließen Sie das Relais vom Hub aus oder setzen Sie es zurück, falls die manuelle Steuerung versehentlich deaktiviert wurde.
Die Last könnte inkompatibel sein, versuchen Sie es mit einer einzelnen Glühlampe.

EXKLUSION

Bringen Sie Ihren Z-Wave Gateway (Hub) möglichst nah an das Relais
Versetzen Sie den Z-Wave Hub in den Exklusionsmodus (nicht sicher, wie? [email protected])
Drücken Sie die Z-Wave Taste am Relais 3 Mal schnell (die LED-Anzeige beginnt grün zu blinken)
Ihr Hub bestätigt die Exklusion, die LED-Anzeige am Relais leuchtet für 2 Sekunden grün, und das Gerät verschwindet aus der Geräteliste Ihres Controllers.

Kann mein ZEN51 Trockenkontaktrelais nicht zu Home Assistant hinzufügen

Kann mein ZEN51 Trockenkontaktrelais nicht zu HomeSeer hinzufügen

Kann mein ZEN51 Trockenkontaktrelais nicht zu Hubitat hinzufügen

Kann mein ZEN51 Trockenkontaktrelais nicht zu SmartThings hinzufügen

Kann mein ZEN51 Trockenkontaktrelais nicht zu Z-Box hinzufügen

Kann mein ZEN51 Trockenkontaktrelais nicht zu meinem Z-Wave Hub hinzufügen

WERKSRESET

Wenn Ihr primärer Controller fehlt oder nicht funktioniert, müssen Sie das Gerät möglicherweise auf die Werkseinstellungen zurücksetzen. Um das Relais zurückzusetzen, drücken Sie die Z-Wave Taste einmal und halten Sie sie unmittelbar danach 15 Sekunden lang gedrückt. Die LED-Anzeige blinkt während des Vorgangs und leuchtet für 3 Sekunden rot, um den erfolgreichen Reset zu bestätigen. HINWEIS: Alle zuvor gespeicherten Aktivitäten und benutzerdefinierten Einstellungen werden aus dem Speicher des Geräts gelöscht.

ERWEITERTE EINSTELLUNGEN

Erweiterte Einstellungen des ZEN51 Trockenkontaktrelais

So greifen Sie auf die erweiterten Einstellungen des ZEN51 Trockenkontaktrelais auf Home Assistant zu

So greifen Sie auf die erweiterten Einstellungen des ZEN51 Trockenkontaktrelais auf HomeSeer zu

So greifen Sie auf die erweiterten Einstellungen des ZEN51 Trockenkontaktrelais auf Hubitat zu

So greifen Sie auf die erweiterten Einstellungen des ZEN51 Trockenkontaktrelais auf SmartThings zu

So greifen Sie auf die erweiterten Einstellungen des ZEN51 Trockenkontaktrelais auf Z-Box zu

ASSOZIATION

Dieses Ein/Aus-Relais unterstützt Gruppe 1 mit bis zu 5 Geräten für die Lifeline-Gruppenkommunikation und Gruppe 2 mit bis zu 5 Geräten. Dieses Gerät sendet BASIC REPORT und SWITCH BINARY REPORT an Gruppe 1 sowie den BASIC SET Befehl an Gruppe 2, wenn es manuell über den Wandschalter bedient wird. Sie können eine direkte Assoziation einrichten, damit das Relais ein anderes Z-Wave Gerät unabhängig vom Hub über Gruppe 2 steuert. Nicht jeder Hub bietet direkte Assoziationseinstellungen in der Benutzeroberfläche an, daher besuchen Sie bitte www.support.getzooz.com, um zu prüfen, ob Ihr System direkte Assoziation unterstützt.

Z-WAVE ZERTIFIZIERUNG

Dieses Produkt kann in jedes Z-Wave Netzwerk mit anderen Z-Wave zertifizierten Geräten anderer Hersteller und/oder Anwendungen eingebunden und betrieben werden. Alle netzbetriebenen Knoten im Netzwerk fungieren unabhängig vom Hersteller als Repeater, um die Zuverlässigkeit des Netzwerks zu erhöhen.

S2

Dieses Produkt verfügt über das neueste Security 2 (S2) Framework zur Reduzierung von Hacking-Risiken in Smart-Home-Netzwerken. Dieses Gerät ist mit einem eindeutigen Authentifizierungscode für vertrauenswürdige drahtlose Kommunikation ausgestattet.

ETL

Dies ist ein ETL zertifiziertes Gerät. ETL ist, wie UL, ein national anerkanntes Prüflabor. Das ETL-Zeichen bestätigt die Einhaltung nordamerikanischer Sicherheitsstandards.

GARANTIE

Dieses Produkt wird durch eine 12-monatige eingeschränkte Garantie und eine 5-jährige erweiterte Garantie nach Registrierung abgedeckt. Um die vollständigen Garantiebedingungen zu lesen oder einen Garantieanspruch einzureichen, besuchen Sie bitte www.getzooz.com/warranty.

IN KEINEM FALL HAFTEN ZOOZ ODER SEINE TOCHTERGESELLSCHAFTEN UND VERBUNDENEN UNTERNEHMEN FÜR INDIREKTE, ZUFÄLLIGE, STRAFBARE, SPEZIELLE ODER FOLGESCHÄDEN ODER FÜR SCHÄDEN DURCH VERLUST VON GEWINNEN, EINNAHMEN ODER NUTZUNG, DIE DEM KUNDEN ODER EINER DRITTEN PARTEI ENTSTEHEN, SEI ES AUS VERTRAG ODER ANDERWEITIG, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. DIE HAFTUNG VON ZOOZ UND DAS AUSSCHLIESSLICHE RECHTSMITTEL DES KUNDEN FÜR JEGLICHE ANSPRÜCHE, DIE AUS DIESER VEREINBARUNG ODER DEM VERKAUF ODER DER NUTZUNG DER PRODUKTE RESULTIEREN, SEI ES AUFGRUND VON FAHRLÄSSIGKEIT, GEFÄHRDUNGSHAFTUNG, GARANTIEVERLETZUNG, VERTRAGSVERLETZUNG ODER BILLIGKEITSGRUNDSÄTZEN, IST AUSDRÜCKLICH AUF, NACH WAHL VON ZOOZ, DEN ERSATZ ODER DIE RÜCKERSTATTUNG DES KAUFPREISES FÜR DEN TEIL DER PRODUKTE BESCHRÄNKT, FÜR DEN SCHÄDEN GELTEND GEMACHT WERDEN. ALLE ANSPRÜCHE JEGLICHER ART, DIE AUS DIESER VEREINBARUNG ODER DEM VERKAUF ODER DER NUTZUNG DER PRODUKTE RESULTIEREN, GELTEN ALS VERZICHTET, SOFERN SIE NICHT INNERHALB VON DREISSIG (30) TAGEN NACH DER LIEFERUNG DURCH ZOOZ ODER DEM GEPLANTEN LIEFERDATUM IM FALLE EINER NICHTLIEFERUNG SCHRIFTLICH GELTEND GEMACHT WERDEN. FCC HINWEIS DER HERSTELLER IST NICHT VERANTWORTLICH FÜR FUNK- ODER FERNSEHSTÖRUNGEN, DIE DURCH NICHT AUTORISIERTE ÄNDERUNGEN AN DIESEM GERÄT VERURSACHT WERDEN. SOLCHE ÄNDERUNGEN KÖNNEN DIE BERECHTIGUNG DES BENUTZERS ZUM BETRIEB DES GERÄTS AUFHEBEN. BEI NICHTGEBRAUCH INNEN LAGERN. NUR FÜR TROCKENE ORTE GEEIGNET. NICHT IN WASSER TAUCHEN. NICHT AN ORTEN VERWENDEN, DIE DIREKT WASSER AUSGESETZT SIND.

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden Bedingungen:

Dieses Gerät darf keine schädlichen Störungen verursachen.
Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich solcher, die einen unerwünschten Betrieb verursachen können.

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen in Wohninstallationen bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, schädliche Störungen im Funkverkehr verursachen. Es gibt jedoch keine Garantie dafür, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät schädliche Störungen beim Radio- oder Fernsehempfang verursacht, kann der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

Empfangsantenne neu ausrichten oder verlegen
Abstand zwischen Gerät und Empfänger vergrößern
Gerät an eine andere Steckdose oder einen anderen Stromkreis als den des Empfängers anschließen
Den Händler oder einen erfahrenen Radio-/Fernsehtechniker um Hilfe bitten
