KENMERKEN

• Handmatige of Z-Wave™ aan/uit bediening met directe statusupdates

• Ideaal voor 120 V ingangsmonitoring en droog contact relaisbediening

• Wordt geïnstalleerd achter uw bestaande wandschakelaar (enkelpolig of 3-weg)

• NIEUW: Z-Wave™ Long Range voor een draadloos netwerk van het volgende niveau

• Scènebediening: activeer acties met meerdere tikken (alleen geselecteerde hubs)

• Onthoudt en herstelt de aan/uit status na stroomuitval

• Ingebouwde Z-Wave timerfunctionaliteit en signaalrepeater

• Werkt met LED en gloeilampen

• 700-serie Z-Wave en S2 SmartStart beveiliging voor een veilig netwerk

SPECIFICATIES

• Modelnummer: ZEN51 LR

• Voeding: 100-240V~, 50/60Hz

• Maximale belasting: 150W LED of CFL lampen, 960W gloeilamp, 10A resistief, HP motoren

• Bereik: Tot 300 voet zichtlijn

• Bedrijfstemperatuur: 32-104° F (0-40° C)

• Installatie en gebruik: Alleen binnenshuis

LET OP

Dit is een elektrisch apparaat, wees voorzichtig bij het installeren en bedienen van het relais. Afstandsbediening van apparaten kan leiden tot onbedoelde of geautomatiseerde activering van stroom. Gebruik dit Z-Wave apparaat niet om elektrische verwarmingen of andere apparaten te bedienen die risico op brand, brandwonden of elektrische schokken vormen wanneer ze onbeheerd zijn. Om het risico op oververhitting en mogelijke schade aan andere apparatuur te verminderen, installeer deze eenheid niet om een stopcontact, een door een motor aangedreven apparaat, een fluorescent verlichtingsarmatuur of een door een transformator gevoede armatuur te bedienen.



Voordat u installeert: dit relais is bedoeld voor installatie in overeenstemming met de National Electric Code en lokale voorschriften. Het wordt aanbevolen dat een erkende elektricien deze installatie uitvoert.

BEDRADING: LEES DIT!

1. CONTROLEER DE BELASTING: overschrijd niet 150W voor LED’s, 960W voor gloeilampen of 10 A voor resistieve belastingen. SLUIT DIT RELAIS NIET AAN OP GESCHAKELDE STOPCONTACTEN.

2. SCHAKEL DE STROOM UIT: schakel de stroom van het circuit uit in het zekeringpaneel voordat u begint. Als u installeert in een doos met meerdere schakelaars en meerdere circuits, schakel dan de stroom van alle circuits uit.

3. CONTROLEER DE DRADEN: markeer belasting (meestal zwart), lijn (meestal zwart), neutraal (meestal wit) en aarde (meestal blank). Alleen 14 AWG draden! Vertrouw niet uitsluitend op uw multimeter om de draden te identificeren.

4. ONTKOPPEL DE OUDE SCHAKELAAR: verwijder de draden en label ze dienovereenkomstig.

5. SLUIT HET Z-WAVE RELAIS AAN: volg alle installatiestappen zorgvuldig. Bedraad het relais EXACT zoals in het diagram.

OPMERKING: Alleen aan/uit schakelaars!: sluit het Z-Wave relais niet aan op een wanddimmer, verlichte schakelaar of een elektronische hulpschakelaar. Het ZEN51 relais kan alleen worden bedraad met mechanische aan/uit of momentane schakelaars in enkelpolige, 3-weg of 4-weg configuraties.

WAARSCHUWING

• Dit product moet binnenshuis worden geïnstalleerd na voltooiing van eventuele bouwwerkzaamheden.

• Voor installatie moet het apparaat worden opgeslagen op een droge, stof- en schimmelvrije plaats.

• Installeer het relais niet op een plaats met direct zonlicht, hoge temperatuur of vochtigheid.

• Houd uit de buurt van chemicaliën, water en stof.

• Zorg ervoor dat het apparaat nooit dicht bij een warmtebron of open vlam is om brand te voorkomen.

• Zorg ervoor dat het apparaat is aangesloten op een elektrische stroombron die de maximale belasting niet overschrijdt.

• Geen enkel onderdeel van het apparaat mag door de gebruiker worden vervangen of gerepareerd.

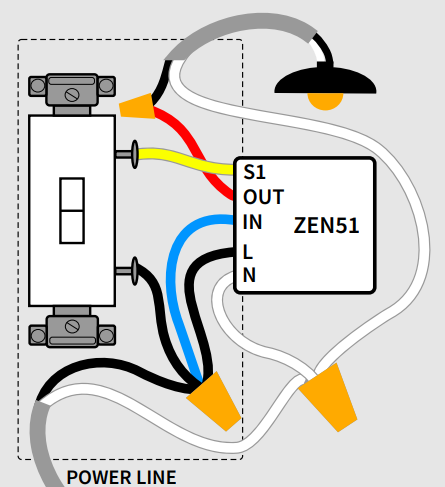

ZEN51 BEDRADINGSDIAGRAM VOOR ENKELPOLIGE INSTALLATIE

1. Houd uw bestaande wandschakelaar verbonden met aarde.

2. Sluit de voedingsbron aan op de L zwarte en IN blauwe draden van de ZEN51 en de belastingsdraad op de OUT rode draad. Belasting en lijn KUNNEN NIET worden verwisseld, dus zorg ervoor dat u ze correct hebt geïdentificeerd!

3. Sluit de N witte draad aan op de bundel neutrale draden.

4. Sluit de aansluitingen van de wandschakelaar aan op de S1 gele draad van de ZEN51 en op de voedingsbron.

Meer bedradingsdiagrammen nodig? 3-weg bedradingsdiagrammen voor het ZEN51 droog contact relais

VOLTOOIDE INSTALLATIE

Bevestig uw Z-Wave relais en de wandschakelaar in de doos met montageschroeven en behandel de draden voorzichtig. Installeer de wandplaat en herstel de stroom naar het circuit.

TEST HET RELAIS

De LED-indicator moet groen beginnen te knipperen wanneer u de stroom weer inschakelt. Schakel de schakelaar die op het relais is aangesloten om te controleren of de belasting van status verandert. Als de test mislukt, controleer dan of:

• de stroom volledig is hersteld naar het circuit

• de bedrading exact overeenkomt met de instructies

• de belasting niet te groot is en het relais oververhit waardoor het uitschakelt

Z-WAVE BEDIENING

1. APPARAAT TOEVOEGEN aan uw hub: start inclusie (koppelen) in de app (of webinterface). Weet u niet hoe? Klik op de juiste link hieronder voor hubspecifieke instructies.

2. Voltooi de inclusie bij het relais.

• Klassieke inclusie: druk 3 keer zo snel mogelijk op de Z-Wave knop als u traditionele Z-Wave inclusie gebruikt. De LED-indicator moet snel groen beginnen te knipperen. De LED-indicator wordt vervolgens 2 seconden groen als de inclusie succesvol is of 2 seconden rood als de koppelingspoging mislukt.

• Z-Wave Long Range / SmartStart inclusie: zorg ervoor dat u de ZEN51 NIET inschakelt voordat u inclusie op uw Z-Wave hub hebt gestart. Scan de QR-code en voer de 5-cijferige pincode in. Schakel de ZEN51 alleen in wanneer de interface van uw hub dit aangeeft.

Hoe het ZEN51 droog contact relais toe te voegen aan Home Assistant

Hoe het ZEN51 droog contact relais toe te voegen aan HomeSeer

Hoe het ZEN51 droog contact relais toe te voegen aan Hubitat

Hoe het ZEN51 droog contact relais toe te voegen aan SmartThings

Hoe het ZEN51 droog contact relais toe te voegen aan Z-Box

Hoe het ZEN51 droog contact relais toe te voegen aan mijn Z-Wave hub

PROBLEEMOPLOSSING

Het relais wordt niet toegevoegd aan uw systeem? Probeer dit:

1. Start EXCLUSIE en druk 3 keer snel op de Z-Wave knop.

2. VOER EEN FABRIEKSRESET UIT van het apparaat.

3. Breng de gatewaycontroller (hub) dichter bij het relais, het kan buiten bereik zijn.

Het relais bedient de belasting niet meer handmatig? Probeer dit:

1. Schakel de stroom uit bij de zekering en controleer of een draad niet los is geraakt.

2. Sluit het relais uit van de hub of reset het voor het geval de handmatige bediening per ongeluk is uitgeschakeld.

3. De belasting kan incompatibel zijn, probeer het met een enkele gloeilamp.

EXCLUSIE

1. Breng uw Z-Wave gateway (hub) zo dicht mogelijk bij het relais

2. Zet de Z-Wave hub in exclusiemodus (weet u niet hoe? [email protected])

3. Druk 3 keer snel op de Z-Wave knop op het relais (de LED-indicator begint groen te knipperen)

4. Uw hub bevestigt de exclusie, de LED-indicator op het relais wordt 2 seconden groen en het apparaat verdwijnt uit de apparatenlijst van uw controller.

Kan mijn ZEN51 droog contact relais niet toevoegen aan Home Assistant

Kan mijn ZEN51 droog contact relais niet toevoegen aan HomeSeer

Kan mijn ZEN51 droog contact relais niet toevoegen aan Hubitat

Kan mijn ZEN51 droog contact relais niet toevoegen aan SmartThings

Kan mijn ZEN51 droog contact relais niet toevoegen aan Z-Box

Kan mijn ZEN51 droog contact relais niet toevoegen aan mijn Z-Wave hub

FABRIEKSRESET

Als uw primaire controller ontbreekt of niet werkt, moet u mogelijk het apparaat terugzetten naar de fabrieksinstellingen. Om het relais te resetten, drukt u eenmaal op de Z-Wave knop en houdt u deze onmiddellijk daarna 15 seconden ingedrukt. De LED-indicator knippert tijdens het proces en wordt 3 seconden rood om een succesvolle reset te bevestigen. OPMERKING: alle eerder opgeslagen activiteiten en aangepaste instellingen worden uit het geheugen van het apparaat gewist.

GEAVANCEERDE INSTELLINGEN

Geavanceerde instellingen van het ZEN51 droog contact relais

Hoe toegang te krijgen tot de geavanceerde instellingen van het ZEN51 droog contact relais op Home Assistant

Hoe toegang te krijgen tot de geavanceerde instellingen van het ZEN51 droog contact relais op HomeSeer

Hoe toegang te krijgen tot de geavanceerde instellingen van het ZEN51 droog contact relais op Hubitat

Hoe toegang te krijgen tot de geavanceerde instellingen van het ZEN51 droog contact relais op SmartThings

Hoe toegang te krijgen tot de geavanceerde instellingen van het ZEN51 droog contact relais op Z-Box

ASSOCIATIE

Dit aan/uit relais ondersteunt Groep 1 met maximaal 5 apparaten voor Lifeline groepcommunicatie en Groep 2 met maximaal 5 apparaten. Dit apparaat zal BASIC REPORT en SWITCH BINARY REPORT naar Groep 1 sturen en BASIC SET commando naar Groep 2 wanneer het handmatig wordt bediend via de wandschakelaar. U kunt directe associatie instellen om het relais een ander Z-Wave apparaat onafhankelijk van de hub te laten bedienen door Groep 2 te gebruiken. Niet elke hub toont directe associatie-instellingen in de interface, ga daarom naar www.support.getzooz.com om te zien of uw systeem directe associatie ondersteunt.

Z-WAVE CERTIFICERING

Dit product kan worden opgenomen en bediend in elk Z-Wave netwerk met andere Z-Wave gecertificeerde apparaten van andere fabrikanten en/of toepassingen. Alle niet op batterijen werkende knooppunten binnen het netwerk zullen fungeren als repeaters ongeacht de fabrikant om de betrouwbaarheid van het netwerk te vergroten.

S2

Dit product beschikt over het nieuwste Security 2 (S2) framework om risico’s van hacking in slimme thuisnetwerken te verminderen. Dit apparaat is uitgerust met een unieke authenticatiecode voor betrouwbare draadloze communicatie.

ETL

Dit is een ETL gecertificeerd apparaat. ETL is, net als UL, een nationaal erkend testlaboratorium. Het ETL-keurmerk is het bewijs dat het product voldoet aan Noord-Amerikaanse veiligheidsnormen.

GARANTIE

Dit product valt onder een beperkte garantie van 12 maanden en een verlengde garantie van 5 jaar na registratie. Om het volledige garantiebeleid te lezen of een garantieclaim in te dienen, ga naar www.getzooz.com/warranty.
