Instrukcja obsługi czujnika wycieku wody ZSE42 XS

Nie zapomnij zarejestrować swojego produktu, aby skorzystać z przedłużonej gwarancji i innych korzyści:

Zarejestruj tutaj swoje urządzenie.

CECHY

Szybkie i niezawodne alerty w przypadku wycieku wody wysyłane do Twojego kontrolera Z-Wave
NOWY chip serii 800 dla szybszej komunikacji i dłuższej żywotności baterii niż kiedykolwiek wcześniej
Bardzo mały, aby zmieścić się wszędzie
Z-Wave Long Range dla ultra-niezawodnej komunikacji niewymagającej sieci mesh
Najnowsze wersje S2 Security oraz SmartStart dla bezpiecznej konfiguracji
Obsługa aktualizacji oprogramowania układowego OTA

SPECYFIKACJE

Numer modelu: ZSE42 800LR
Zasilanie: 1 x bateria CR2450
Temperatura pracy: 0 °C – 40 °C
Zasięg: Do 40 metrów w otwartej przestrzeni (do 400 metrów z Z-Wave Long Range)
Instalacja i użycie: Wewnątrz lub na zewnątrz pod okapem (nie może być wystawiony na bezpośredni deszcz lub słońce; niewielkie zachlapanie jest akceptowalne)
Wymiary: 6.1 cm x 3.6 cm x 1 cm

INSTALACJA

ZAINSTALUJ BATERIĘ

Użyj dołączonego okrągłego narzędzia, aby delikatnie przekręcić pokrywę komory baterii o 90° w lewo, aby ją otworzyć.

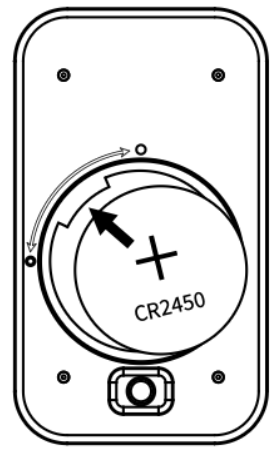

Włóż baterię stroną dodatnią + skierowaną DO GÓRY, wsuwając ją pod blokadę, jak pokazano na obrazku poniżej:

Zamknij pokrywę tym samym okrągłym narzędziem, przekręcając ją o 90° w prawo.
Dioda LED na przedniej części sensora (górny prawy róg) zacznie migać przez około 10 sekund po podłączeniu zasilania sensora.

Dioda LED nie miga albo w ogóle się nie świeci?

Upewnij się, że bateria jest poprawnie włożona zgodnie z oznaczeniami biegunów dodatniego i ujemnego.
Spróbuj użyć nowej, nieładowalnej baterii litowej.
Kliknij przycisk Z-Wave 3 razy tak szybko, jak to możliwe, aby wymusić tryb dodawania/wykluczania na wypadek, gdybyś przegapił pierwsze mignięcie.

STEROWANIE Z-WAVE

DODAJ URZĄDZENIE do swojego kontrolera

DODAJ URZĄDZENIE do swojego kontrolera Z-Wave. Uruchom proces dodawania (parowania) w aplikacji (lub interfejsie webowym). Jeśli używasz kontrolera S2, zostaniesz poproszony o wprowadzenie kodu PIN DSK lub zeskanowanie kodu QR wydrukowanego wewnątrz tylnej pokrywy sensora, aby zakończyć dodawanie SmartStart.
AKTYWUJ sensor. Gdy kontroler wyszukuje nowe urządzenia, kliknij przycisk Z-Wave trzy razy tak szybko, jak to możliwe. Dioda LED zacznie migać, aby potwierdzić tryb dodawania, i wyłączy się po zakończeniu procesu.

PORADA!
Najlepiej dodać sensor z miejsca, w którym zostanie zainstalowany, aby kontroler mógł od razu znaleźć najlepszą trasę do urządzenia.

Produkty kompatybilne z S2 SmartStart mogą zostać dodane do sieci Z-Wave poprzez zeskanowanie kodu QR Z-Wave znajdującego się na produkcie za pomocą kontrolera obsługującego dodawanie SmartStart. Nie jest wymagana żadna dodatkowa akcja, a produkt SmartStart zostanie automatycznie dodany w ciągu 10 minut od podłączenia zasilania w pobliżu sieci.

Wybierz swój kontroler, a następnie kliknij link, aby uzyskać instrukcje dodawania krok po kroku:

Jak dodać sensor ZSE42 Water Leak XS do kontrolera Z-Box
Jak dodać sensor ZSE42 Water Leak XS do Home Assistant
Jak dodać sensor ZSE42 Water Leak do HomeSeer
Jak dodać sensor ZSE42 Water Leak XS do Hubitat
Jak dodać sensor ZSE42 Water Leak XS do SmartThings

ROZWIĄZYWANIE PROBLEMÓW

Sensor nie dodaje się do systemu? Spróbuj tego:

Uruchom WYKLUCZANIE na swoim kontrolerze i kliknij przycisk Z-Wave 3 razy tak szybko, jak to możliwe.
Klikaj przycisk Z-Wave jeszcze szybciej podczas procesu dodawania.
Przybliż sensor do kontrolera; urządzenie może być poza zasięgiem.
Ponownie sprawdź, czy urządzenie ma zasilanie.

WYKLUCZANIE (USUNIĘCIE URZĄDZENIA)

Umieść sensor w bezpośrednim zasięgu kontrolera Z-Wave.
Wprowadź kontroler Z-Wave w tryb wykluczania.
Kliknij przycisk Z-Wave 3 razy tak szybko, jak to możliwe.
Twój kontroler potwierdzi wykluczenie, a sensor zniknie z listy urządzeń kontrolera.

Nie mogę dodać mojego sensora ZSE42 Water Leak XS do kontrolera Z-Box
Nie mogę dodać mojego sensora ZSE42 Water Leak XS do Home Assistant
Nie mogę dodać mojego sensora ZSE42 Water Leak XS do HomeSeer
Nie mogę dodać mojego sensora ZSE42 Water Leak XS do Hubitat
Nie mogę dodać mojego sensora ZSE42 Water Leak XS do SmartThings

PRZYWRACANIE USTAWIEŃ FABRYCZNYCH

Gdy główny kontroler Twojej sieci jest niedostępny lub w inny sposób nie działa, może zajść potrzeba ręcznego zresetowania urządzenia do ustawień fabrycznych. Aby zakończyć proces, upewnij się, że sensor ma zasilanie, a następnie kliknij przycisk Z-Wave dwa razy i za trzecim razem przytrzymaj go przez 10 sekund. Dioda LED będzie migać nieprzerwanie.

Natychmiast po tym kliknij przycisk Z-Wave jeszcze dwa razy, aby finalizować reset. Dioda LED zamiga 3 razy, aby potwierdzić pomyślny reset.

UWAGA: Wszelka wcześniej zapisana aktywność i ustawienia niestandardowe zostaną usunięte z pamięci urządzenia.

TRYB WYBUDZANIA

Domyślny interwał wybudzania sensora to 12 godzin, aby oszczędzać baterię. Użyj klasy polecenia Wake Up, aby dostosować ten interwał. Kliknij przycisk Z-Wave 4 razy szybko, aby ręcznie wybudzić sensor. Dioda LED zamiga raz, aby potwierdzić, że urządzenie jest wybudzone. Podczas wybudzenia sensor aktywuje radio Z-Wave na jedną minutę, aby odbierać komunikację z kontrolera. Długi interwał wybudzania nie wpływa na częstotliwość raportowania sensora do kontrolera, więc zalecamy pozostawienie ustawienia domyślnego, aby oszczędzać baterię.

ASOCJACJA

Sensor XS obsługuje Grupę 1 do komunikacji Lifeline oraz Grupę 2 z maksymalnie 5 urządzeniami do podstawowego sterowania włącz/wyłącz. To urządzenie wyśle komendę Basic Set do Grupy 2 za każdym razem, gdy wykryje wodę. Wartość komendy Basic Set wysyłanej do Grupy 2 może zostać dostosowana w parametrach zaawansowanych, aby spersonalizować działanie sensora. Należy pamiętać, że nie wszystkie systemy Z-Wave oferują użytkownikom dostęp do ustawień bezpośredniej asocjacji, więc jeśli nie jesteś pewien, gdzie je znaleźć, skontaktuj się z naszym działem wsparcia — chętnie pomożemy.

USTAWIENIA ZAAWANSOWANE

Parametr 1: Włącza (miganie) lub wyłącza diodę LED, gdy wykryty zostanie wyciek wody.
Wartości: 0 – Dioda LED nie miga, gdy sensor wykryje wyciek wody; 1 – Dioda LED miga, gdy sensor wykryje wyciek wody (domyślnie).
Rozmiar: 1 bajt dec

Parametr 2: Określa, jak długo sensor powinien raportować wykrycie wycieku wody po tym, jak wyciek przestanie być wykrywany przez sensor.
Wartości: 0 – 3600 (sekundy). Domyślnie: 0 (raportuje „sucho” do kontrolera natychmiast po tym, jak wyciek nie jest już wykrywany)
Rozmiar: 4 bajty dec

Parametr 4: Określa, kiedy sensor powinien raportować niski poziom baterii do kontrolera.
Wartości: 10–50 (% żywotności baterii). Domyślnie: 20
Rozmiar: 1 bajt dec

Kliknij przycisk Z-Wave 4 razy szybko, aby wybudzić sensor po aktualizacji parametrów.

Podaliśmy powyżej najważniejsze parametry. Aby zobaczyć pełną listę parametrów, kliknij tutaj.

Nie jesteś pewien, jak uzyskać dostęp do ustawień zaawansowanych na swoim kontrolerze? Poniżej zamieściliśmy instrukcje dla najpopularniejszych kontrolerów:

Jak uzyskać dostęp do ustawień zaawansowanych sensora ZSE42 na kontrolerze Z-Box
Jak uzyskać dostęp do ustawień zaawansowanych sensora ZSE42 w Home Assistant
Jak uzyskać dostęp do ustawień zaawansowanych sensora ZSE42 w HomeSeer
Jak uzyskać dostęp do ustawień zaawansowanych sensora ZSE42 w Hubitat
Jak uzyskać dostęp do ustawień zaawansowanych sensora ZSE42 w SmartThings

UMIEJSCOWIENIE SENSORA W POMIESZCZENIACH

Zalecamy dodanie sensora do sieci Z-Wave z miejsca, w którym chcesz go zainstalować.
Wybierz lokalizację w obszarze, który chcesz monitorować pod kątem wycieków wody, tak aby nie była łatwo dostępna dla dzieci lub zwierząt, aby zapobiec przesunięciu sensora.

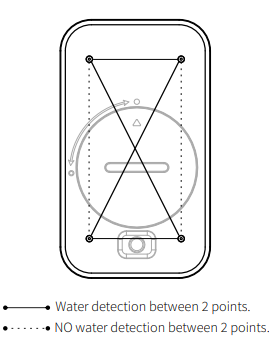

Po prostu umieść sensor na płaskiej powierzchni tak, aby 4 sondy dotykały podłoża, aby uzyskać najlepsze rezultaty. Sensor wykryje wyciek, gdy woda dosięgnie jednej z dwóch par sond pokazanych na rysunku poniżej.
Przetestuj sensor, symulując wyciek — powinien zacząć migać i wysłać raport do kontrolera po wykryciu wody.

UMIEJSCOWIENIE SENSORA NA ZEWNĄTRZ

Ten sensor ma klasę szczelności IP66, co oznacza, że jest pyłoszczelny i chroniony przed silnym deszczem. Zalecamy umieszczenie sensora pod okapem, aby uniknąć długotrwałego wystawienia na bezpośrednie światło słoneczne podczas używania go na zewnątrz.
Dodaj sensor do sieci Z-Wave z miejsca, w którym będzie zainstalowany, aby uzyskać najlepszą łączność.
Po prostu umieść sensor na płaskiej powierzchni, którą chcesz monitorować pod kątem wycieków, tak aby 4 sondy pod sensorem dotykały podłoża. Sensor zgłosi wyciek do kontrolera za każdym razem, gdy woda znajdzie się pomiędzy jedną z par sond pokazanych na rysunku.

KLASY POLECEŃ

ZWAVEPLUS_INFO_V2
ASSOCIATION_V3
MULTI_CHANNEL_ASSOCIATION_V4
ASSOCIATION_GRP_INFO_V3
TRANSPORT_SERVICE_V2
VERSION_V2
MANUFACTURER_SPECIFIC
DEVICE_RESET_LOCALLY
POWERLEVEL
BATTERY
SECURITY_2
NOTIFICATION_V8
INDICATOR_V3
SENSOR_BINARY_V2
CONFIGURATION_V4
WAKE_UP_V2
SUPERVISION S2 S2

S2

Produkt ten może być włączany i używany w dowolnej sieci Z-Wave z innymi certyfikowanymi urządzeniami Z-Wave od innych producentów i/lub w innych aplikacjach. Wszystkie węzły zasilane sieciowo w sieci będą działać jako repeatery niezależnie od producenta, aby zwiększyć niezawodność sieci. Produkt ten wykorzystuje najnowszy framework Security 2 (S2) w celu wyeliminowania ryzyka włamania do sieci smart home. Urządzenie wyposażone jest w unikalny kod uwierzytelniający dla bezpiecznej komunikacji bezprzewodowej.

OSTRZEŻENIE

Produkt ten musi być zainstalowany wewnątrz lub na zewnątrz w wodoodpornym obudowaniu po zakończeniu wszelkich prac remontowych.
Przed instalacją urządzenie należy przechowywać w suchym miejscu, chronionym przed kurzem i pleśnią.
Nie instaluj urządzenia w miejscach narażonych bezpośrednio na słońce, wysokie temperatury ani wilgoć.
Trzymaj z dala od chemikaliów, wody i kurzu.
Upewnij się, że urządzenie nigdy nie znajduje się w pobliżu źródła ciepła ani otwartego ognia, aby uniknąć pożaru.
Żadna część urządzenia nie może być wymieniana ani naprawiana przez użytkownika, z wyjątkiem baterii.

GWARANCJA

Produkt objęty jest ograniczoną 1-roczną gwarancją oraz 5-letnią przedłużoną gwarancją po rejestracji w ciągu 30 dni od zakupu. Aby przeczytać pełną politykę gwarancyjną lub złożyć roszczenie gwarancyjne, kliknij tutaj.

W ŻADNYM WYPADKU ZOOZ ANI JEGO SPÓŁKI ZALEŻNE I POWIĄZANE NIE PONOSZĄ ODPOWIEDZIALNOŚCI ZA SZKODY POŚREDNIE, PRZYPADKOWE, KARNĄ, SPECJALNE LUB WYNIKOWE, ANI ZA SZKODY POWSTAŁE W ZWIĄZKU Z UTRATĄ ZYSKÓW, PRZYCHODÓW LUB KORZYSTANIA, PONIESIONE PRZEZ KLIENTA LUB OSOBĘ TRZECIĄ, CZY TO W RAMACH UMOWY, CZY W INNY SPOSÓB, NAWET JEŚLI ZOSTAŁO TO UWZGLĘDNIONE. ODPOWIEDZIALNOŚĆ ZOOZ ORAZ WYŁĄCZNE ŚRODKI ZARADCZE KLIENTA Z TYTUŁU WSZELKIEJ PRZYCZYNY WYNIKAJĄCEJ Z TEJ UMOWY LUB SPRZEDAŻY I UŻYWANIA PRODUKTÓW, CZY TO W OPARCIU O NIEDBALSTWO, ODPOWIEDZIALNOŚĆ BEZWZGLĘDNĄ, NARUSZENIE GWARANCJI, NARUSZENIE UMOWY, CZY ZASADY SPRAWIEDLIWOŚCI, SĄ WYRAŹNIE OGRANICZONE, WG WYBORU ZOOZ, DO WYMIANY LUB ZWROTU CENY ZAKUPU TEJ CZĘŚCI PRODUKTU, NA KTÓRĄ ZGŁOSZONO ROSZCZENIA.

UWAGA FCC
PRODUCENT NIE ODPOWIADA ZA ŻADNE ZAKŁÓCENIA RADIOWE LUB TELEWIZYJNE SPOWODOWANE NIEAUTORYZOWANYMI MODYFIKACJAMI TEGO URZĄDZENIA. TAKIE MODYFIKACJE MOGĄ UNIEWAŻNIĆ PRAWO UŻYTKOWNIKA DO OBSŁUGI URZĄDZENIA. PRZECHOWUJ W MIEJSCACH ZAMKNIĘTYCH, GDY NIE JEST UŻYWANE. PRZEZNACZONE WYŁĄCZNIE DO SUCHYCH LOKALIZACJI. NIE ZANURZAJ W WODZIE. NIE UŻYWAJ W MIEJSCACH BEZPOŚREDNIO NARAŻONYCH NA WODĘ.

To urządzenie jest zgodne z Częścią 15 przepisów FCC. Działanie podlega następującym warunkom:

Urządzenie nie może powodować szkodliwych zakłóceń,
Urządzenie musi akceptować wszelkie otrzymane zakłócenia, w tym te, które mogą powodować niepożądane działanie.

Sprzęt został przetestowany i stwierdzono, że spełnia limity dla urządzeń cyfrowych klasy B zgodnie z Częścią 15 przepisów FCC.

Limity te zostały zaprojektowane w celu zapewnienia rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych. Sprzęt generuje, wykorzystuje i może emitować energię radiową, która, jeśli nie jest zainstalowana i używana zgodnie z instrukcjami, może powodować szkodliwe zakłócenia w komunikacji radiowej.

Jednak nie ma gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji.

Jeśli sprzęt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, użytkownik może spróbować skorygować zakłócenia poprzez jedną lub więcej z następujących metod:

Zmienić położenie lub orientację anteny odbiorczej
Zwiększyć odległość między sprzętem a odbiornikiem
Podłączyć sprzęt do innego gniazdka lub obwodu niż odbiornik
Skonsultować się z dealerem lub doświadczonym technikiem radiowym/TV w celu uzyskania dodatkowej pomocy

Wszystkie wyświetlone znaki towarowe są zarejestrowanymi znakami ich odpowiednich właścicieli.
