ZSE41 Capteur Ouvert | Fermé: Manuel d'Utilisation

N'oubliez pas d'enregistrer votre produit pour bénéficier d'une garantie prolongée et d'autres avantages:

Enregistrez votre appareil ici.

CARACTÉRISTIQUES

Alertes d'ouverture/fermeture rapides et fiables envoyées à votre hub Z-Wave®
NOUVELLE puce série 800 pour une communication plus rapide et une durée de vie de la batterie plus longue que jamais
Extra petit pour un montage discret
Boîtier étanche disponible pour les installations extérieures (vendu séparément)
Z-Wave® Long Range pour une communication ultra fiable sans maillage
Sécurité S2 et SmartStart
Prend en charge les mises à jour du firmware OTA

SPÉCIFICATIONS

Numéro de modèle: ZSE41 800LR
Alimentation: 1 pile CR2032
Température de fonctionnement: 32° – 104° F
Dimensions: 1.9" x 1" x 0.3" (aimant : 1.26" x 0.3" x 0.3")
Portée: Jusqu'à 130 pieds en ligne de vue (jusqu'à 1 mile avec Long Range)
Installation et utilisation: Intérieur ou extérieur avec boîtier étanche (vendu séparément)

INSTALLATION

ALIMENTER LE CAPTEUR Utilisez l'outil triangulaire inclus pour ouvrir délicatement le couvercle du capteur et accéder à la pile.
Tirez la languette sous la pile pour activer le capteur.
Ne fermez pas encore le couvercle. L'indicateur LED commencera à clignoter pendant environ 10 secondes une fois le capteur alimenté.

L'indicateur LED ne clignote pas ou ne s'allume pas du tout?

Assurez-vous que la pile est insérée correctement selon les marques de pôle positif / négatif.
Essayez une nouvelle pile au lithium non rechargeable.
Cliquez 3 fois sur le bouton Z-Wave® aussi rapidement que possible pour forcer le mode inclusion/exclusion au cas où vous auriez manqué le premier clignotement.

CONTRÔLE Z-WAVE®

AJOUTER L'APPAREIL à votre hub Initiez l'inclusion (couplage) dans l'application (ou l'interface web). Pas sûr comment faire? [email protected] Si vous utilisez un hub S2, il vous demandera d'entrer le code NIP DSK ou de scanner le code QR imprimé à l'intérieur du couvercle arrière du capteur pour compléter l'inclusion SmartStart.
ACTIVER le capteur Pendant que le hub recherche de nouveaux appareils, cliquez sur le bouton Z-Wave® 3 fois aussi rapidement que possible. L'indicateur LED commencera à clignoter pour confirmer le mode d'inclusion et s'éteindra une fois l'inclusion terminée.

CONSEIL! Le capteur ne s'ajoute pas à votre système? Essayez ceci:

Initiez l'EXCLUSION dans votre hub et cliquez sur le bouton Z-Wave® 3 fois aussi rapidement que possible.
Cliquez sur le bouton Z-Wave® plus rapidement lors de l'ajout.
Rapprochez le capteur de votre hub, il est peut-être hors de portée.
Vérifiez si l'appareil est alimenté.
Obtenez des conseils de dépannage spécifiques à votre hub sur www.support.getzooz.com

S2 Les produits compatibles SmartStart peuvent être ajoutés à un réseau Z-Wave® en scannant le code QR Z-Wave® présent sur le produit avec un contrôleur offrant l'inclusion SmartStart. Aucune autre action n'est requise et le produit SmartStart sera ajouté automatiquement dans les 10 minutes suivant sa mise sous tension à proximité du réseau.

Choisissez votre hub et cliquez ensuite sur le lien pour accéder aux instructions de couplage étape par étape:

How to Add Your ZSE41 Open | Close XS Sensor to the Z-Box Hub

How to Add Your ZSE41 Open | Close Sensor to HomeSeer

How to Add Your ZSE41 Open | Close XS Sensor to Home Assistant

How to Add Your ZSE41 Open | Close XS Sensor to Hubitat

How to Add Your ZSE41 Open | Close XS Sensor to SmartThings

EXCLUSION (RETIRER L'APPAREIL)

Rapprochez le capteur à portée directe de votre hub Z-Wave®.
Mettez le hub Z-Wave® en mode exclusion (pas sûr comment faire? [email protected]).
Cliquez sur le bouton Z-Wave® 3 fois aussi rapidement que possible.
Votre hub confirmera l'exclusion et le capteur disparaîtra de la liste des appareils de votre contrôleur.

RÉINITIALISATION D'USINE

Lorsque le contrôleur principal de votre réseau est manquant ou autrement inopérant, vous devrez peut-être réinitialiser l'appareil aux paramètres d'usine manuellement. Pour compléter le processus, assurez-vous que le capteur est alimenté, puis cliquez sur le bouton Z-Wave® deux fois et maintenez-le la troisième fois pendant 10 secondes. L'indicateur LED clignotera en continu.

Immédiatement après, cliquez sur le bouton Z-Wave deux fois de plus pour finaliser la réinitialisation. L'indicateur LED clignotera 3 fois pour confirmer une réinitialisation réussie.

REMARQUE: Toute activité précédemment enregistrée et les paramètres personnalisés seront effacés de la mémoire de l'appareil.

MODE RÉVEIL

L'intervalle de réveil du capteur est réglé par défaut à 12 heures pour économiser la batterie. Utilisez la classe de commande Wake Up pour ajuster l'intervalle. Cliquez sur le bouton Z-Wave® 4 fois rapidement pour réveiller le capteur manuellement. L'indicateur LED clignotera une fois pour confirmer que l'appareil est réveillé. Pendant le réveil, le capteur active la radio Z-Wave® pendant une minute pour recevoir la communication du hub. Un long intervalle de réveil n'affectera pas la fréquence à laquelle le capteur communique avec votre hub, nous recommandons donc de laisser le paramètre par défaut pour économiser la batterie.

ASSOCIATION

Le Capteur XS prend en charge le Groupe 1 pour la communication Lifeline et le Groupe 2 avec jusqu'à 5 appareils pour le contrôle marche/arrêt de base. Cet appareil enverra une commande Basic Set au Groupe 2 chaque fois qu'il détecte un changement dans l'état ouvert/fermé. Il envoie une commande ON lorsque l'état OUVERT est détecté et une commande OFF lorsque l'état FERMÉ est détecté.

Veuillez noter que tous les systèmes Z-Wave® ne donnent pas aux utilisateurs accès aux paramètres d'association directe, donc si vous n'êtes pas sûr où les trouver, veuillez contacter notre support et nous serons heureux de vous aider.

PARAMÈTRES AVANCÉS

Paramètre 1: Activer ou désactiver l'indicateur LED pour le changement d'état ouvert/fermé.

Valeurs: 0 – L'indicateur LED ne clignotera pas lorsque l'état du capteur passe d'ouvert à fermé et vice versa; 1 – L'indicateur LED clignotera lorsque l'état ouvert/fermé du capteur change (par défaut).

Taille: 1 octet déc

Paramètre 4: Décidez quand le capteur doit signaler une batterie faible au hub.

Valeurs: 10-50 (% de durée de vie de la batterie). Par défaut: 20

Taille: 1 octet déc

Paramètre 5: Décidez quel état le capteur doit signaler au hub lorsque l'aimant touche le capteur.

Valeurs: 0 – état fermé signalé lorsque l'aimant est près du capteur (par défaut); 1 – état ouvert signalé lorsque l'aimant est près du capteur.

Taille: 1 octet déc

Cliquez sur le bouton Z-Wave® 4 fois rapidement pour réveiller le capteur après avoir mis à jour les paramètres.

Nous avons listé les paramètres les plus utiles ci-dessus. Pour une liste complète des paramètres, cliquez ici.

Vous ne savez pas comment accéder aux paramètres avancés sur votre hub? Nous vous aiderons!

MONTAGE MONTAGE INTÉRIEUR

Nous recommandons d'inclure votre capteur au réseau Z-Wave® depuis l'emplacement où vous souhaitez l'installer avant de le monter réellement sur le cadre de la porte ou de la fenêtre.

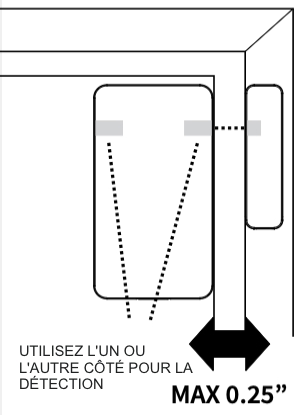

Vérifiez si l'espace entre la partie mobile de la porte/fenêtre et son cadre n'est pas supérieur à 0.25". L'aimant signalera de manière fiable le changement d'état à 0.25" du capteur.
Placez le capteur sur la partie mobile de la porte/fenêtre et l'aimant sur le cadre de sorte que les marques d'orientation grises sur les deux parties soient directement opposées l'une à l'autre. Le capteur devrait signaler "fermé" à votre hub. Si ce n'est pas le cas, rapprochez le capteur et l'aimant.
Une fois que vous avez trouvé la position correcte pour le capteur et l'aimant, utilisez le ruban adhésif fourni pour fixer les deux parties à votre porte ou fenêtre. Testez le capteur une dernière fois pour vous assurer qu'il signale comme prévu.

MONTAGE EXTÉRIEUR

Installez le produit à l'extérieur uniquement avec le boîtier étanche (vendu séparément).
Ajoutez le capteur à Z-Wave® depuis la zone où il sera installé avant le montage.

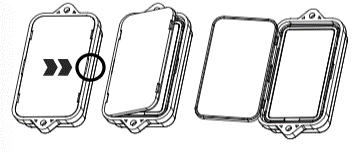

Insérez le capteur dans le boîtier étanche, en l'ouvrant par l'arrière comme indiqué ci-dessous:

Positionnez le capteur et l'aimant selon les marques d'orientation et assurez-vous que l'espace entre eux ne dépasse pas 0.25".
Vérifiez si le capteur signale "fermé" au hub lorsque la porte/fenêtre est fermée pour confirmer le positionnement correct.
Utilisez les vis de montage fournies pour fixer le capteur à la partie mobile de la porte/fenêtre et le ruban pour fixer l'aimant au cadre. Testez le capteur une fois de plus pour voir s'il signale correctement à votre hub.

Ce produit peut être inclus et utilisé dans n'importe quel réseau Z-Wave® avec d'autres appareils certifiés Z-Wave® d'autres fabricants et/ou d'autres applications. Tous les nœuds non alimentés par batterie dans le réseau agiront comme répéteurs indépendamment du vendeur pour augmenter la fiabilité du réseau. Ce produit dispose du dernier cadre de Sécurité 2 (S2) pour éliminer les risques de piratage du réseau domotique. Cet appareil est équipé d'un code d'authentification unique pour une communication sans fil sécurisée.

AVERTISSEMENT

Ce produit doit être installé à l'intérieur ou à l'extérieur dans un boîtier étanche après l'achèvement de toute rénovation du bâtiment.
Avant l'installation, l'appareil doit être stocké dans un endroit sec, à l'abri de la poussière et des moisissures.
N'installez pas l'appareil dans un endroit exposé directement au soleil, à une température élevée ou à l'humidité.
Tenir à l'écart des produits chimiques, de l'eau et de la poussière.
Assurez-vous que l'appareil n'est jamais proche d'une source de chaleur ou d'une flamme nue pour éviter tout incendie.
Aucune partie de l'appareil ne peut être remplacée ou réparée par l'utilisateur à l'exception des piles.

GARANTIE

Ce produit est couvert par une garantie limitée de 1 an et une garantie prolongée de 5 ans une fois enregistré. Pour lire la politique de garantie complète ou déposer une réclamation de garantie, veuillez vous rendre ici.

EN AUCUN CAS ZOOZ OU SES FILIALES ET SOCIÉTÉS AFFILIÉES NE SERONT RESPONSABLES DES DOMMAGES INDIRECTS, ACCESSOIRES, PUNITIFS, SPÉCIAUX OU CONSÉCUTIFS, OU DES DOMMAGES POUR PERTE DE PROFITS, DE REVENUS OU D'UTILISATION ENCOURUS PAR LE CLIENT OU UN TIERS, QUE CE SOIT DANS UNE ACTION CONTRACTUELLE OU AUTRE, MÊME SI AVISÉ DE LA POSSIBILITÉ DE TELS DOMMAGES. LA RESPONSABILITÉ DE ZOOZ ET LE RECOURS EXCLUSIF DU CLIENT POUR TOUTE CAUSE D'ACTION DÉCOULANT DE CET ACCORD OU DE LA VENTE OU DE L'UTILISATION DES PRODUITS, QU'ELLE SOIT FONDÉE SUR LA NÉGLIGENCE, LA RESPONSABILITÉ STRICTE, LA VIOLATION DE GARANTIE, LA VIOLATION DE L'ACCORD OU DES PRINCIPES D'ÉQUITÉ, EST EXPRESSÉMENT LIMITÉE, AU CHOIX DE ZOOZ, AU REMPLACEMENT OU AU REMBOURSEMENT DU PRIX D'ACHAT DE LA PARTIE DES PRODUITS POUR LAQUELLE DES DOMMAGES SONT RÉCLAMÉS.

NOTE FCC LE FABRICANT N'EST PAS RESPONSABLE DES INTERFÉRENCES RADIO OU TV CAUSÉES PAR DES MODIFICATIONS NON AUTORISÉES DE CET ÉQUIPEMENT. DE TELLES MODIFICATIONS POURRAIENT ANNULER L'AUTORITÉ DE L'UTILISATEUR À UTILISER L'ÉQUIPEMENT. ENTREPOSER À L'INTÉRIEUR LORSQU'IL N'EST PAS UTILISÉ. CONVIENT UNIQUEMENT AUX ENDROITS SECS. NE PAS IMMERGER DANS L'EAU. NE PAS UTILISER OÙ DIRECTEMENT EXPOSÉ À L'EAU.

Cet appareil est conforme à la Partie 15 des règles FCC. Le fonctionnement est soumis aux conditions suivantes:

Cet appareil ne doit pas causer d'interférences nuisibles,
Cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles FCC.

Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio.

Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation donnée.

Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, l'utilisateur peut essayer de corriger l'interférence en prenant une ou plusieurs des mesures suivantes:

Réorienter ou déplacer l'antenne de réception
Augmenter la séparation entre l'équipement et le récepteur
Connecter l'équipement à une prise ou un circuit différent de celui du récepteur
Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide supplémentaire

Toutes les marques affichées sont des marques déposées de leurs détenteurs respectifs.
