ZEN52 dubbele relais producthandleiding

Vergeet niet uw product te registreren voor verlengde garantie en meer voordelen:

Klik hier om uw apparaat te registreren.

FUNCTIES

Handmatige of Z-Wave aan/uit bediening van 2 afzonderlijke belastingen tot 5 A
Wordt geïnstalleerd achter uw bestaande wandschakelaars (enkelpolig of 3-weg)
Compact formaat om eenvoudig in een volle schakelkast te passen
NIEUW: Z-Wave Long Range voor een draadloos netwerk van het volgende niveau
Scènebediening: activeer acties met meerdere tikken (alleen geselecteerde hubs)
Onthoudt en herstelt aan/uit-status na stroomuitval
Ingebouwde Z-Wave timerfunctionaliteit en signaalversterker
Werkt met LED- en gloeilampen
700-serie Z-Wave en SmartStart S2 Security voor een veilig netwerk

SPECIFICATIES

Modelnummer: ZEN52 LR
Voeding: 100-240V~, 50/60Hz
Maximale belasting: 150 W LED- of CFL-lampen, 500 W gloeilampen, 5 A resistief, HP-motoren per kanaal
Bereik: Tot 300 voet zichtlijn
Bedrijfstemperatuur: 32-104° F (0-40° C)
Installatie en gebruik: Alleen binnenshuis

LET OP

Dit is een elektrisch apparaat, wees voorzichtig bij het installeren en bedienen van het relais. Afstandsbediening van apparaten kan leiden tot onbedoelde of automatische activering van stroom. Gebruik dit Z-Wave apparaat niet om elektrische verwarmingstoestellen of andere apparaten te bedienen die risico op brand, brandwonden of elektrische schokken veroorzaken wanneer ze onbeheerd worden achtergelaten. Om het risico op oververhitting en mogelijke schade aan andere apparatuur te verminderen, mag u deze unit niet installeren om een stopcontact, een gemotoriseerd apparaat, een fluorescerend verlichtingsarmatuur of een transformatorgevoed armatuur te bedienen.

WAARSCHUWING

Dit product moet binnenshuis worden geïnstalleerd nadat alle bouwwerkzaamheden zijn voltooid.
Voor installatie moet het apparaat worden opgeslagen op een droge, stof- en schimmelvrije plaats.
Installeer het relais niet op een plaats met directe blootstelling aan zonlicht, hoge temperaturen of vochtigheid.
Houd uit de buurt van chemicaliën, water en stof.
Zorg ervoor dat het apparaat zich nooit dicht bij een warmtebron of open vuur bevindt om brand te voorkomen.
Zorg ervoor dat het apparaat is aangesloten op een elektrische voedingsbron die het maximale belastingsvermogen niet overschrijdt.
Geen enkel onderdeel van het apparaat mag door de gebruiker worden vervangen of gerepareerd

BEKABELING: LEES DIT!

Niet zeker wat u ziet? Wij helpen u: support.getzooz.com. Stuur ons gedetailleerde foto’s van alle schakelkasten in uw opstelling voordat u de draden loskoppelt.

1. CONTROLEER DE BELASTING: overschrijd niet 150 W voor LED’s, 500 W voor gloeilampen of 5 A voor resistieve belastingen per relais, SLUIT DIT APPARAAT NIET AAN OP GESCHAKELDE STOPCONTACTEN.
2. SCHAKEL DE STROOM UIT: schakel de stroom van het circuit uit in de groepenkast voordat u begint. Als u installeert in een doos met meerdere schakelaars en meerdere circuits, schakel dan alle circuits uit.
3. INSTALLATIE OP ÉÉN CIRCUIT: de 2 belastingen die u met uw ZEN52 wilt bedienen, moeten zich op hetzelfde circuit bevinden!
4. CONTROLEER DE DRADEN: markeer belasting (meestal zwart), lijn (meestal zwart), neutraal (meestal wit) en aarde (meestal blank) voor elke schakelaar. Alleen 14 AWG draden! Vertrouw niet uitsluitend op uw multimeter om de draden te identificeren!
5. KOPPEL DE OUDE SCHAKELAARS LOS: verwijder de draden en label ze dienovereenkomstig.
6. SLUIT HET Z-WAVE RELAIS AAN: volg alle installatiestappen zorgvuldig. Sluit het relais EXACT aan zoals in het schema.

OPMERKING: ALLEEN AAN/UIT-SCHAKELAARS: Sluit het Z-Wave relais niet aan op een wanddimmer, verlichte schakelaar of elektronische hulpschakelaar. Het ZEN51 relais kan alleen worden aangesloten op mechanische aan/uit- of momentschakelaars in enkelpolige, 3-weg- of 4-weg-configuraties!

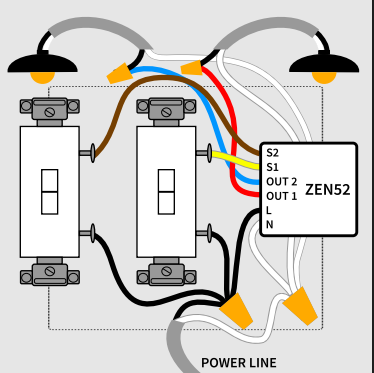

ZEN52 BEDRADINGSSCHEMA VOOR ENKELPOLIGE INSTALLATIE

Houd uw bestaande wandschakelaars verbonden met aarde.
Sluit de voedingsbron aan op de zwarte L-draad van de ZEN52 en de belastingsdraden op de rode OUT1- en blauwe OUT2-draden voor elke belasting. Belasting en lijn KUNNEN NIET worden verwisseld, dus zorg ervoor dat u ze correct hebt geïdentificeerd!
Sluit de witte N-draad aan op de bundel neutrale draden.
Sluit de aansluitingen van de wandschakelaar aan op de gele S1- en bruine S2-draden van de ZEN52 en respectievelijk op de voedingsbron voor elke schakelaar.

Meer bedradingsschema’s nodig?: 3-weg bedradingsschema’s voor het ZEN52 dubbele relais

VOLTOOI DE INSTALLATIE

Bevestig uw Z-Wave relais en de wandschakelaars in de doos met montageschroeven en behandel de draden voorzichtig. Installeer de wandplaat en herstel de stroom naar het circuit.

TEST HET RELAIS

De LED-indicator moet groen beginnen te knipperen wanneer u de stroom weer inschakelt. Bedien de schakelaar die op elk relais is aangesloten om te controleren of de belasting van status verandert. Als de test mislukt, controleer dan of:

de stroom volledig is hersteld naar het circuit
de bedrading exact overeenkomt met de instructies
de belasting niet te groot is en het relais oververhit raakt waardoor het uitschakelt

Z-WAVE BEDIENING

Er zijn 2 methoden om het relais aan uw hub toe te voegen:

SmartStart:

SCHAKEL HET APPARAAT NOG NIET IN.
Gebruik de gebruikersinterface/app van de hub om de SmartStart-code op het apparaat te scannen. De SmartStart QR-code / beveiligings-PIN bevindt zich aan de achterkant van de dimmer.
Zodra dit is voltooid, schakelt u het apparaat in voor SmartStart-inclusie, het wordt automatisch toegevoegd.
Druk NIET op de Z-Wave® knop. (Behalve voor SmartThings, mogelijk moet u 3 keer op de Z-Wave® knop tikken). Zie hieronder voor QR-codes naar hubspecifieke instructies.

Handmatige inclusie:

Start inclusie (koppeling) in de app of gebruikersinterface van de hub.
Zorg ervoor dat het apparaat van stroom is voorzien en voltooi de inclusie op het relais: druk snel 3 keer op de Z-Wave® knop.
De LED-indicator zal snel groen knipperen om communicatie aan te geven en 2 seconden groen blijven als inclusie succesvol is of 2 seconden rood worden als de koppelingspoging mislukt. Als de LED niet snel knippert, hebt u niet snel genoeg op de knop gedrukt.

Hoe u het ZEN52 dubbele relais toevoegt aan Home Assistant

Hoe u het ZEN52 dubbele relais toevoegt aan HomeSeer

Hoe u het ZEN52 dubbele relais toevoegt aan Hubitat

Hoe u het ZEN52 dubbele relais toevoegt aan SmartThings

Hoe u het ZEN52 dubbele relais toevoegt aan Z-Box

Hoe u het ZEN52 dubbele relais toevoegt aan Mijn Z-Wave Hub

PROBLEEMOPLOSSING

Wordt het relais niet aan uw systeem toegevoegd? Probeer dit:

Start EXCLUSIE en klik snel 3 keer op de Z-Wave knop.
FABRIEKSRESET het relais.
Breng de gatewaycontroller (hub) dichter bij het relais, mogelijk is het buiten bereik.
Ontvang tips voor probleemoplossing voor uw hub op www.support.getzooz.com

Bedient het relais de belasting niet meer handmatig? Probeer dit:

Schakel de stroom uit bij de zekeringkast en controleer of er geen draad is losgeraakt.
Sluit het relais uit van de hub of reset het voor het geval handmatige bediening per ongeluk werd uitgeschakeld.
De belasting kan incompatibel zijn, probeer het daarom met één gloeilamp.

EXCLUSIE

Breng uw Z-Wave gateway (hub) indien mogelijk dicht bij het relais
Zet de Z-Wave hub in exclusiemodus (weet u niet hoe? [email protected])
Klik snel 3 keer op de Z-Wave knop op het relais (de LED-indicator begint groen te knipperen)
Uw hub zal de exclusie bevestigen, de LED-indicator op het relais wordt 2 seconden groen en het apparaat verdwijnt uit de apparatenlijst van uw controller.

Kan mijn ZEN52 dubbele relais niet toevoegen aan Home Assistant

Kan mijn ZEN52 dubbele relais niet toevoegen aan HomeSeer

Kan mijn ZEN52 dubbele relais niet toevoegen aan Hubitat

Kan mijn ZEN52 dubbele relais niet toevoegen aan SmartThings

Kan mijn ZEN52 dubbele relais niet toevoegen aan Z-Box

Kan mijn ZEN52 dubbele relais niet toevoegen aan Mijn Z-Wave Hub

FABRIEKSRESET

Als uw primaire controller ontbreekt of niet werkt, moet u mogelijk het apparaat terugzetten naar de fabrieksinstellingen. Om het relais te resetten, klikt u één keer op de Z-Wave knop en direct daarna houdt u de knop 15 seconden ingedrukt. De LED-indicator zal tijdens het proces knipperen en 3 seconden rood worden om een succesvolle reset te bevestigen. OPMERKING: Alle eerder geregistreerde activiteit en aangepaste instellingen worden uit het geheugen van het apparaat gewist.

GEAVANCEERDE INSTELLINGEN

Hier zijn alle instellingen beschikbaar voor het relais: Geavanceerde instellingen voor het ZEN52 dubbele relais

Hoe toegang te krijgen tot de geavanceerde instellingen voor het ZEN52 dubbele relais op Home Assistant

Hoe toegang te krijgen tot de geavanceerde instellingen voor het ZEN52 dubbele relais op HomeSeer

Hoe toegang te krijgen tot de geavanceerde instellingen voor het ZEN52 dubbele relais op Hubitat

Hoe toegang te krijgen tot de geavanceerde instellingen voor het ZEN52 dubbele relais op SmartThings

Hoe toegang te krijgen tot de geavanceerde instellingen voor het ZEN52 dubbele relais op Z-Box

ASSOCIATIE

Dit dubbele relais ondersteunt Groep 1 met maximaal 5 apparaten voor Lifeline-groepscommunicatie, Groep 2 en Groep 3 met maximaal 5 apparaten. Dit apparaat verzendt BASIC REPORT en SWITCH BINARY REPORT naar Groep 1 en BASIC SET-opdrachten naar groep 2 (voor S1) en 3 (voor S2) wanneer het handmatig vanaf de wandschakelaar wordt bediend. U kunt directe associatie instellen zodat het relais een ander Z-Wave apparaat onafhankelijk van de hub bedient door Groep 2 of Groep 3 te gebruiken. Niet elke hub biedt directe associatie-instellingen in de interface, dus ga naar www.support.getzooz.com om te zien of uw systeem directe associatie ondersteunt.

S2

Dit product kan worden opgenomen en gebruikt in elk Z-Wave netwerk met andere Z-Wave gecertificeerde apparaten van andere fabrikanten en/of andere toepassingen. Alle niet op batterijen werkende nodes binnen het netwerk zullen fungeren als repeaters ongeacht de leverancier om de betrouwbaarheid van het netwerk te vergroten. Dit product beschikt over het nieuwste Security 2 (S2)-framework om risico’s van hacking van slimme thuisnetwerken te elimineren. Dit apparaat is uitgerust met een unieke authenticatiecode voor vertrouwde draadloze communicatie.

ETL-CERTIFICERING

Dit is een ETL-gecertificeerd apparaat. ETL is, net als UL, een nationaal erkend testlaboratorium. Het ETL-keurmerk is het bewijs dat het product voldoet aan Noord-Amerikaanse veiligheidsnormen.

GARANTIE

Dit product valt onder een beperkte garantie van 12 maanden en een verlengde garantie van 5 jaar na registratie. Om het volledige garantiebeleid te lezen of een garantieclaim in te dienen, gaat u naar www.getzooz.com/warranty.

IN GEEN GEVAL ZULLEN ZOOZ OF HAAR DOCHTERONDERNEMINGEN EN GELIEERDE BEDRIJVEN AANSPRAKELIJK ZIJN VOOR ENIGE INDIRECTE, INCIDENTELE, BESTRAFFENDE, SPECIALE OF GEVOLGSCHADE, OF SCHADE DOOR VERLIES VAN WINST, OMZET OF GEBRUIK GELEDEN DOOR DE KLANT OF EEN DERDE PARTIJ, HETZIJ IN EEN CONTRACTUELE ACTIE OF ANDERSZINS, ZELFS INDIEN GEWAARSCHUWD OVER DE MOGELIJKHEID VAN DERGELIJKE SCHADE. DE AANSPRAKELIJKHEID VAN ZOOZ EN HET EXCLUSIEVE RECHTSMIDDEL VAN DE KLANT VOOR ELKE RECHTSVORDERING DIE VOORTVLOEIT UIT DEZE OVEREENKOMST OF DE VERKOOP OF HET GEBRUIK VAN DE PRODUCTEN, OF DEZE NU GEBASEERD IS OP NALATIGHEID, STRIKTE AANSPRAKELIJKHEID, SCHENDING VAN GARANTIE, CONTRACTBREUK OF BILLIJKHEIDSPRINCIPES, IS UITDRUKKELIJK BEPERKT TOT, NAAR KEUZE VAN ZOOZ, VERVANGING VAN OF TERUGBETALING VAN DE AANKOOPPRIJS VOOR DAT GEDEELTE VAN DE PRODUCTEN WAARVOOR SCHADE WORDT GEVORDERD. ALLE CLAIMS VAN WELKE AARD DAN OOK DIE VOORTVLOEIEN UIT DEZE OVEREENKOMST OF DE VERKOOP OF HET GEBRUIK VAN PRODUCTEN WORDEN GEACHT TE ZIJN AFGEZIEN TENZIJ ZE SCHRIFTELIJK WORDEN INGEDIEND BINNEN DERTIG (30) DAGEN NA LEVERING DOOR ZOOZ, OF OP DE DATUM DIE VOOR LEVERING IS VASTGESTELD IN GEVAL VAN NIET-LEVERING.

FCC-OPMERKING DE FABRIKANT IS NIET VERANTWOORDELIJK VOOR RADIO- OF TV-STORINGEN VEROORZAAKT DOOR ONGEAUTORISEERDE WIJZIGINGEN AAN DEZE APPARATUUR. DERGELIJKE WIJZIGINGEN KUNNEN DE BEVOEGDHEID VAN DE GEBRUIKER OM DE APPARATUUR TE BEDIENEN ONGELDIG MAKEN. BINNENSHUIS OPSLAAN WANNEER NIET IN GEBRUIK. ALLEEN GESCHIKT VOOR DROGE LOCATIES. NIET ONDERDOMPELEN IN WATER. NIET GEBRUIKEN OP PLAATSEN DIE RECHTSTREEKS AAN WATER ZIJN BLOOTGESTELD. Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is onderworpen aan de volgende voorwaarden:

Dit apparaat mag geen schadelijke storing veroorzaken
Dit apparaat moet elke ontvangen storing accepteren, inclusief storing die ongewenste werking kan veroorzaken.

Deze apparatuur is getest en voldoet aan de limieten voor een Klasse B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke storing in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt volgens de instructies, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie dat storing niet zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, kan de gebruiker proberen de storing te verhelpen door een of meer van de volgende maatregelen:

Heroriënteer of verplaats de ontvangstantenne
Vergroot de afstand tussen apparatuur en ontvanger
Sluit de apparatuur aan op een ander stopcontact of circuit dan waarop de ontvanger is aangesloten
Raadpleeg de dealer of een ervaren radio/tv-technicus voor aanvullende hulp

Alle weergegeven merknamen zijn handelsmerken van hun respectieve eigenaars.
