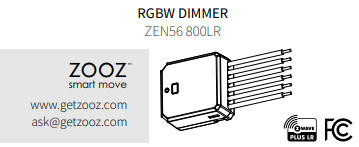

Instrukcja produktu ZEN56 RGBW Dimmer

Nie zapomnij zarejestrować swojego produktu, aby uzyskać rozszerzoną gwarancję i dodatkowe korzyści:

Kliknij tutaj, aby zarejestrować swoje urządzenie.

FUNKCJE

Ręczne lub Z-Wave® włącz/wyłącz, jasność oraz sterowanie kolorem RGBW
Idealny do programowania istniejącej taśmy LED RGBW
Płynne ściemnianie z natychmiastowymi aktualizacjami stanu
Instalacja za istniejącym przełącznikiem ściennym (włącz/wyłącz lub chwilowym)
Układ Z-Wave® serii 800 zapewniający większy zasięg i szybsze sterowanie
Z-Wave® Long Range dla ultra niezawodnej komunikacji bez sieci mesh
Zaawansowana konfiguracja obejmująca regulowaną prędkość ściemniania
Wbudowany repeater sygnału Z-Wave® dla wzmocnionej komunikacji Ÿ SmartStart oraz zabezpieczenia S2 dla bezpieczniejszej sieci

SPECYFIKACJA

Numer modelu: ZEN56 800LR
Zasilanie: 12-24 V DC
Maksymalne obciążenie: 10 A łącznie (6 A / kanał)
Zasięg: Do 300 stóp w linii prostej (lub do 1300 z ZWLR)
Wymiary: 1.5" wysokości, 1.4" szerokości, 0.7" głębokości
Temperatura pracy: 32-104° F (0-40° C)
Instalacja i użytkowanie: Wyłącznie wewnątrz pomieszczeń

UWAGA

Jest to urządzenie elektryczne, zachowaj ostrożność podczas instalacji i użytkowania ściemniacza RGBW. Zdalne sterowanie urządzeniami może spowodować niezamierzone lub automatyczne włączenie zasilania. Nie używaj tego urządzenia Z-Wave® do sterowania grzejnikami elektrycznymi lub innymi urządzeniami, które mogą stwarzać ryzyko pożaru, oparzeń lub porażenia prądem, gdy są pozostawione bez nadzoru. Aby zmniejszyć ryzyko przegrzania i możliwego uszkodzenia innych urządzeń, nie instaluj tej jednostki do sterowania gniazdem; urządzeniem z silnikiem; oprawą fluorescencyjną; jakimkolwiek urządzeniem powyżej 24 V DC; ani oprawą zasilaną przez transformator. Używaj wyłącznie z taśmami LED 12-24 V. PRZED INSTALACJĄ: To urządzenie jest przeznaczone do instalacji zgodnie z National Electric Code oraz lokalnymi przepisami. Zaleca się, aby instalację wykonał licencjonowany elektryk.

OSTRZEŻENIE

Ten produkt powinien być instalowany wewnątrz pomieszczeń po zakończeniu wszelkich prac budowlanych.
Przed instalacją urządzenie powinno być przechowywane w suchym miejscu, wolnym od kurzu i pleśni.
Nie instaluj urządzenia w miejscu narażonym na bezpośrednie działanie promieni słonecznych, wysoką temperaturę lub wilgotność.
Trzymaj z dala od chemikaliów, wody i kurzu.
Upewnij się, że urządzenie nigdy nie znajduje się w pobliżu źródeł ciepła lub otwartego ognia, aby zapobiec pożarowi.
Upewnij się, że urządzenie jest podłączone do źródła zasilania, które nie przekracza maksymalnego obciążenia.
Żadna część urządzenia nie może być wymieniana ani naprawiana przez użytkownika.

INSTALACJA

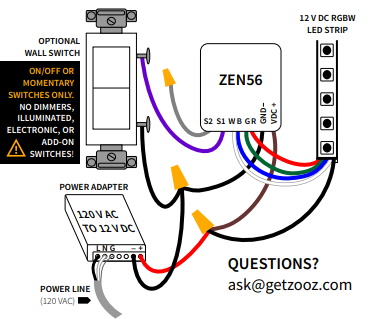

ZEN56 RGBW DIMMER PODSTAWOWY SCHEMAT OKABLOWANIA

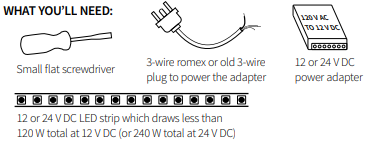

OKABLOWANIE: PRZECZYTAJ TO!

1. SPRAWDŹ OBCIĄŻENIE: Tylko oświetlenie niskonapięciowe (120 W łącznie przy 12 V DC lub 240 W łącznie przy 24 V DC), NIE PODŁĄCZAJ TEGO RGBW DIMMER DO OŚWIETLENIA 120 VAC!
2. WYŁĄCZ ZASILANIE: Wyłącz zasilanie obwodu w panelu bezpieczników przed rozpoczęciem pracy, jeśli pracujesz z puszką elektryczną, lub odłącz zasilacz od gniazdka, jeśli używasz adaptera wtykowego.
3. SPRAWDŹ PRZEWODY: Jeśli używasz adaptera bez wtyczki, musisz podłączyć go do przewodu fazowego, neutralnego i uziemienia zgodnie z instrukcjami urządzenia. Upewnij się, że zidentyfikowałeś wszystkie te przewody w kablu romex lub przewodzie zasilającym.
4. PODŁĄCZ ADAPTER ZASILANIA: Jeśli używasz adaptera bez wtyczki, wykonaj połączenia od źródła zasilania 120 V AC do odpowiednich zacisków fazy, neutralnego i uziemienia w adapterze. Jeśli używasz zasilacza wtykowego, pomiń ten krok.
5. PODŁĄCZ RGBW DIMMER: Użyj przewodów typu pigtail w RGBW dimmerze, aby podłączyć adapter zasilania. Podłącz dodatni zacisk „+” zasilacza do brązowego przewodu „VDC+” RGBW Dimmer, a ujemny zacisk „-” zasilacza do czarnego przewodu „GND -” w ZEN56. Wskaźnik LED powinien zacząć migać na zielono po podaniu zasilania.
6. PODŁĄCZ TAŚMĘ LED RGBW: Podłącz czerwony, zielony, niebieski i biały przewód taśmy LED do przewodów pigtail R G B W w dimmerze. Użyj złączki, aby połączyć przewód zasilania (zwykle czarny) taśmy LED z brązowym przewodem „VDC +” RGBW Dimmer oraz dodatnim zaciskiem „+” zasilacza.
7. PODŁĄCZ PRZEŁĄCZNIK ŚCIENNY (OPCJONALNIE): Podłącz jeden z zacisków/śrub przełącznika ściennego do fioletowego przewodu S1 RGBW Dimmer. Użyj złączki, aby połączyć drugi zacisk/śrubę przełącznika z przewodem „GND -” RGBW Dimmer oraz ujemnym zaciskiem „-” zasilacza. NIE zasilaj przełącznika ściennego napięciem 120 VAC! RGBW Dimmer może być podłączony tylko do standardowych przełączników włącz/wyłącz lub przycisków chwilowych (aby umożliwić ściemnianie z przełącznika).
8. SPRAWDŹ WSZYSTKIE POŁĄCZENIA: Upewnij się, że wszystkie przewody i zaciski zostały prawidłowo zidentyfikowane przed przywróceniem zasilania i testowaniem instalacji. Upewnij się, że taśma LED 24 V DC jest zasilana przez zasilacz 24 V DC o odpowiedniej mocy dla długości taśmy LED. To bardzo ważne!

STEROWANIE Z-WAVE

Istnieją 2 metody dodania dimmera do koncentratora:

SmartStart:

NIE WŁĄCZAJ JESZCZE URZĄDZENIA.
Użyj interfejsu lub aplikacji koncentratora, aby zeskanować kod SmartStart na urządzeniu. Kod QR SmartStart / PIN bezpieczeństwa znajduje się z tyłu dimmera.
Po zakończeniu zasil urządzenie, aby rozpocząć SmartStart, zostanie dodane automatycznie.
NIE naciskaj przycisku Z-Wave®. (Z wyjątkiem SmartThings, gdzie może być konieczne naciśnięcie przycisku Z-Wave® 3 razy). Zobacz poniżej kody QR dla instrukcji specyficznych dla koncentratora

Ręczne dodawanie:

Rozpocznij proces dodawania (parowania) w aplikacji lub interfejsie koncentratora.
Upewnij się, że urządzenie jest zasilane i zakończ dodawanie na dimmerze: naciśnij przycisk Z-Wave® 3 razy szybko.
Wskaźnik LED będzie migał na zielono, sygnalizując komunikację, i zaświeci się na zielono na 2 sekundy przy udanym dodaniu lub na czerwono na 2 sekundy przy nieudanym parowaniu.

Jak dodać ZEN56 RGBW Dimmer do Home Assistant

Jak dodać ZEN56 RGBW Dimmer do HomeSeer

Jak dodać ZEN56 RGBW Dimmer do Hubitat

Jak dodać ZEN56 RGBW Dimmer do SmartThings

Jak dodać ZEN56 RGBW Dimmer do Z-Box

ROZWIĄZYWANIE PROBLEMÓW

Urządzenie nie chce się dodać do systemu? Spróbuj tego:

Rozpocznij WYKLUCZANIE i naciśnij przycisk Z-Wave® 3 razy szybko.
WYKONAJ RESET FABRYCZNY urządzenia.
Przybliż kontroler (koncentrator) do urządzenia, może być poza zasięgiem.
Uzyskaj wskazówki dotyczące rozwiązywania problemów dla swojego koncentratora na www.support.getzooz.com

Nie mogę dodać mojego ZEN56 RGBW Dimmer do Home Assistant

Nie mogę dodać mojego ZEN56 RGBW Dimmer do HomeSeer

Nie mogę dodać mojego ZEN56 RGBW Dimmer do Hubitat

Nie mogę dodać mojego ZEN56 RGBW Dimmer do SmartThings

Nie mogę dodać mojego ZEN56 RGBW Dimmer do Z-Box

RESET FABRYCZNY

Jeśli główny kontroler jest niedostępny lub nie działa, może być konieczne przywrócenie urządzenia do ustawień fabrycznych.

Aby zresetować ZEN56:

Naciśnij przycisk Z-Wave® raz, a następnie natychmiast przytrzymaj go przez 15 sekund.
Wskaźnik LED będzie migał na czerwono podczas procesu i zaświeci się na czerwono na 3 sekundy, aby potwierdzić pomyślny reset.

UWAGA: Wszystkie wcześniej zapisane dane i ustawienia niestandardowe zostaną usunięte z pamięci urządzenia.

USTAWIENIA ZAAWANSOWANE

Oto pełna lista ustawień zaawansowanych dostępnych dla ZEN56: Ustawienia zaawansowane ZEN56 RGBW

Jak uzyskać dostęp do ustawień zaawansowanych dla ZEN56 RGBW Dimmer w Home Assistant

Jak uzyskać dostęp do ustawień zaawansowanych dla ZEN56 RGBW Dimmer w HomeSeer

Jak uzyskać dostęp do ustawień zaawansowanych dla ZEN56 RGBW Dimmer w Hubitat

Jak uzyskać dostęp do ustawień zaawansowanych dla ZEN56 RGBW Dimmer w SmartThings

Jak uzyskać dostęp do ustawień zaawansowanych dla ZEN56 RGBW Dimmer w Z-Box

ASOCJACJA

Ten RGBW Dimmer obsługuje Grupę 1 z maksymalnie 5 urządzeniami do komunikacji Lifeline oraz Grupy 2-4 z maksymalnie 5 urządzeniami. To urządzenie będzie wysyłać COLOR SWITCH oraz SWITCH MULTILEVEL REPORT do Grupy 1, polecenie BASIC SET do Grupy 2, SWITCH MULTILEVEL SET do Grupy 3 oraz SWITCH MULTILEVEL START LEVEL CHANGE / SWITCH MULTILEVEL STOP LEVEL CHANGE do Grupy 4 podczas ręcznej obsługi z przełącznika ściennego. Możesz ustawić bezpośrednią asocjację, aby dimmer sterował innym urządzeniem Z-Wave® niezależnie od koncentratora, używając Grup 2-4. Nie każdy koncentrator udostępnia ustawienia bezpośredniej asocjacji w interfejsie, dlatego przejdź na www.support.getzooz.com, aby sprawdzić, czy Twój system obsługuje tę funkcję.

S2

Ten produkt może być dodany i używany w dowolnej sieci Z-Wave® z innymi certyfikowanymi urządzeniami Z-Wave® różnych producentów i/lub aplikacji. Wszystkie węzły zasilane sieciowo w sieci będą działać jako repeatery niezależnie od producenta, aby zwiększyć niezawodność sieci. Ten produkt wykorzystuje najnowszy standard Security 2 (S2), aby wyeliminować ryzyko włamań do sieci inteligentnego domu. Urządzenie jest wyposażone w unikalny kod uwierzytelniający dla bezpiecznej komunikacji bezprzewodowej.

GWARANCJA

Ten produkt jest objęty ograniczoną gwarancją 1 rok oraz rozszerzoną gwarancją 5 lat, jeśli zostanie zarejestrowany w ciągu 30 dni. Aby zapoznać się z pełną polityką gwarancyjną lub zgłosić roszczenie, przejdź do www.getzooz.com/warranty.

W ŻADNYM WYPADKU ZOOZ ANI JEGO SPÓŁKI ZALEŻNE I POWIĄZANE NIE PONOSZĄ ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK SZKODY POŚREDNIE, PRZYPADKOWE, KARNE, SZCZEGÓLNE LUB WTÓRNE, ANI ZA SZKODY WYNIKAJĄCE Z UTRATY ZYSKÓW, PRZYCHODÓW LUB UŻYTKOWANIA PONIESIONE PRZEZ KLIENTA LUB STRONĘ TRZECIĄ, NIEZALEŻNIE OD TEGO, CZY WYNIKAJĄ Z UMOWY CZY INNYCH OKOLICZNOŚCI, NAWET JEŚLI ZOSTAŁO TO ZGŁOSZONE. ODPOWIEDZIALNOŚĆ ZOOZ ORAZ WYŁĄCZNE ŚRODKI NAPRAWCZE KLIENTA W PRZYPADKU JAKICHKOLWIEK ROSZCZEŃ WYNIKAJĄCYCH Z NINIEJSZEJ UMOWY LUB SPRZEDAŻY CZY UŻYTKOWANIA PRODUKTÓW, NIEZALEŻNIE OD PODSTAWY PRAWNEJ, OGRANICZAJĄ SIĘ WYŁĄCZNIE, WEDŁUG WYBORU ZOOZ, DO WYMIANY LUB ZWROTU CENY ZAKUPU TEJ CZĘŚCI PRODUKTÓW, KTÓREJ DOTYCZY ROSZCZENIE. WSZELKIE ROSZCZENIA JAKIEGOKOLWIEK RODZAJU WYNIKAJĄCE Z NINIEJSZEJ UMOWY LUB SPRZEDAŻY LUB UŻYTKOWANIA PRODUKTÓW UWAŻA SIĘ ZA ZRZECZONE, JEŚLI NIE ZOSTANĄ ZŁOŻONE NA PIŚMIE W CIĄGU TRZYDZIESTU (30) DNI OD DOSTAWY PRZEZ ZOOZ LUB OD DATY PLANOWANEJ DOSTAWY W PRZYPADKU NIEDOSTARCZENIA.

UWAGA FCC PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK ZAKŁÓCENIA RADIOWE LUB TELEWIZYJNE SPOWODOWANE NIEAUTORYZOWANYMI MODYFIKACJAMI TEGO URZĄDZENIA. TAKIE MODYFIKACJE MOGĄ SPOWODOWAĆ UTRATĘ PRAWA UŻYTKOWNIKA DO OBSŁUGI URZĄDZENIA. PRZECHOWYWAĆ W POMIESZCZENIACH, GDY NIE JEST UŻYWANE. PRZEZNACZONE WYŁĄCZNIE DO SUCHYCH MIEJSC. NIE ZANURZAĆ W WODZIE. NIE UŻYWAĆ W MIEJSCACH NARAŻONYCH NA BEZPOŚREDNI KONTAKT Z WODĄ. To urządzenie spełnia limity ekspozycji na promieniowanie FCC dla środowiska niekontrolowanego. Odległość między użytkownikiem a produktem powinna wynosić co najmniej 20 cm. To urządzenie jest zgodne z częścią 15 przepisów FCC.

Działanie podlega następującym warunkom:

To urządzenie nie może powodować szkodliwych zakłóceń.
To urządzenie musi akceptować wszelkie otrzymane zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.

To urządzenie zostało przetestowane i spełnia limity dla urządzenia cyfrowego klasy B zgodnie z częścią 15 przepisów FCC. Limity te zostały zaprojektowane w celu zapewnienia rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach mieszkaniowych. To urządzenie generuje, wykorzystuje i może emitować energię częstotliwości radiowej i, jeśli nie jest zainstalowane i używane zgodnie z instrukcjami, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli urządzenie powoduje zakłócenia w odbiorze radia lub telewizji, użytkownik może spróbować je usunąć poprzez jedno lub więcej z poniższych działań:

Zmienić orientację lub położenie anteny odbiorczej
Zwiększyć odległość między urządzeniem a odbiornikiem
Podłączyć urządzenie do innego gniazdka lub obwodu niż odbiornik
Skonsultować się ze sprzedawcą lub doświadczonym technikiem RTV w celu uzyskania pomocy

Wszystkie wyświetlane nazwy marek są znakami towarowymi ich odpowiednich właścicieli.
