ZEN56 RGBW Dimmer producthandleiding

Vergeet niet om je product te registreren voor verlengde garantie en meer voordelen:

Klik hier om je apparaat hier te registreren.

KENMERKEN

Handmatige of Z-Wave® aan/uit, helderheid en RGBW-kleurregeling
Perfect voor het programmeren van je bestaande RGBW LED-strip
Vloeiend dimmen met directe statusupdates
Wordt geïnstalleerd achter je bestaande wandschakelaar (aan/uit of momentair)
800-serie Z-Wave® chip voor beter bereik en snellere bediening
Z-Wave® Long Range voor uiterst betrouwbare communicatie zonder mesh
Geavanceerde configuratie inclusief instelbare dim snelheid
Ingebouwde Z-Wave® signaalrepeater voor verbeterde communicatie Ÿ SmartStart en S2-beveiliging voor een veiliger netwerk

SPECIFICATIES

Modelnummer: ZEN56 800LR
Voeding: 12-24 V DC
Maximale belasting: 10 A totaal (6 A / kanaal)
Bereik: Tot 300 voet in directe zichtlijn (of tot 1300 met ZWLR)
Afmetingen: 1.5" hoog, 1.4" breed, 0.7" diep
Bedrijfstemperatuur: 32-104° F (0-40° C)
Installatie en gebruik: Alleen binnenshuis

LET OP

Dit is een elektrisch apparaat, wees voorzichtig bij het installeren en bedienen van de RGBW Dimmer. Afstandsbediening van apparaten kan leiden tot onbedoelde of automatische activering van stroom. Gebruik dit Z-Wave® apparaat niet om elektrische kachels of andere apparaten te bedienen die brandgevaar, brandwonden of elektrische schokken kunnen veroorzaken wanneer ze onbeheerd zijn. Om het risico op oververhitting en mogelijke schade aan andere apparatuur te verminderen, installeer deze unit niet om een stopcontact, een motorisch apparaat, een fluorescent armatuur, een apparaat boven 24 V DC of een transformatorgevoed armatuur te bedienen. Alleen gebruiken met 12-24 V LED-strips. VOORDAT JE INSTALLEERT: Dit apparaat is bedoeld voor installatie volgens de Nationale Elektrische Code en lokale voorschriften. Het wordt aanbevolen dat een erkende elektricien deze installatie uitvoert.

WAARSCHUWING

Dit product moet binnenshuis worden geïnstalleerd na voltooiing van eventuele renovaties.
Voor installatie moet het apparaat worden opgeslagen op een droge, stof- en schimmelvrije plaats.
Installeer het apparaat niet op een plaats met directe blootstelling aan zonlicht, hoge temperatuur of vochtigheid.
Houd uit de buurt van chemicaliën, water en stof.
Zorg ervoor dat het apparaat nooit in de buurt is van een warmtebron of open vlam om brand te voorkomen.
Zorg ervoor dat het apparaat is aangesloten op een stroombron die de maximale belasting niet overschrijdt.
Geen enkel onderdeel van het apparaat mag door de gebruiker worden vervangen of gerepareerd.

INSTALLATIE

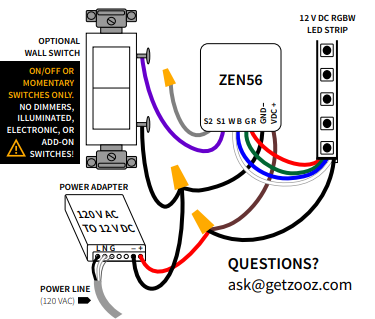

ZEN56 RGBW DIMMER BASIS BEDRADINGSDIAGRAM

BEDRADING: LEES DIT!

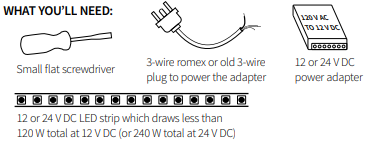

1. CONTROLEER DE BELASTING: Alleen laagspanningsverlichting (120 W totaal bij 12 V DC of 240 W totaal bij 24 V DC), SLUIT DEZE RGBW DIMMER NIET AAN OP 120 VAC VERLICHTING!
2. SCHAKEL DE STROOM UIT: Schakel de stroom van het circuit uit in de zekeringkast voordat je begint als je met een elektrische doos werkt of trek de voeding uit het stopcontact als je met een plug-in adapter werkt.
3. CONTROLEER DE DRADEN: Als je een adapter zonder stekker gebruikt, moet je deze aansluiten op fase, nul en aarde zoals aangegeven in de instructies van het apparaat. Zorg ervoor dat je al deze draden hebt geïdentificeerd op je bron romex-kabel of stekkerkabel.
4. SLUIT DE VOEDINGSADAPTER AAN: Als je een adapter zonder stekker gebruikt, maak dan de verbindingen van de 120 V AC voedingsbron naar de juiste fase-, nul- en aardklemmen op de adapter. Als je een plug-in voeding gebruikt, sla deze stap over.
5. SLUIT DE RGBW DIMMER AAN: Gebruik de pigtail-draden op de RGBW dimmer om de voedingsadapter aan te sluiten. Verbind de “+” positieve klem van de voeding met de “VDC+” bruine pigtail op de RGBW Dimmer, en de “-” negatieve klem van de voeding met de “GND -” zwarte pigtail op de ZEN56. De LED-indicator moet groen beginnen te knipperen zodra het apparaat stroom krijgt.
6. SLUIT DE RGBW LED-STRIP AAN: Verbind de rode, groene, blauwe en witte draden van de LED-strip met de R G B W pigtails op de dimmer. Gebruik een lasklem om de voedingsdraad (meestal zwart) van de LED-strip te verbinden met de “VDC +” bruine pigtail op de RGBW Dimmer en de “+” positieve klem op de voeding.
7. SLUIT DE WANDSCHAKELAAR AAN (OPTIONEEL): Verbind een van de aansluitingen/schroeven van de wandschakelaar met de S1 paarse pigtail op de RGBW Dimmer. Gebruik een lasklem om de andere aansluiting/schroef van de wandschakelaar te verbinden met de “GND -” pigtail op de RGBW Dimmer en de “-” negatieve klem op de voeding. Voorzie de wandschakelaar NIET van 120 VAC! De RGBW Dimmer kan alleen worden aangesloten op standaard aan/uit schakelaars of momentane drukknopschakelaars (om dimmen vanaf de schakelaar mogelijk te maken).
8. CONTROLEER ALLE AANSLUITINGEN: Controleer of je alle draden en aansluitingen correct hebt geïdentificeerd voordat je de stroom naar de adapter herstelt en de installatie test. Zorg ervoor dat een 24 V DC LED-strip wordt gevoed door een 24 V DC voeding met voldoende vermogen om de lengte van je LED-strip aan te kunnen. Dit is zeer belangrijk!

Z-WAVE BEDIENING

Er zijn 2 methoden om de dimmer toe te voegen aan je hub:

SmartStart:

SCHAKEL HET APPARAAT NOG NIET IN.
Gebruik de hub-interface/app om de SmartStart-code op het apparaat te scannen. De SmartStart QR-code / beveiligings-PIN bevindt zich op de achterkant van de dimmer.
Na voltooiing, schakel het apparaat in voor SmartStart-inclusie, het wordt automatisch toegevoegd.
Druk NIET op de Z-Wave® knop. (Behalve bij SmartThings, mogelijk moet je de Z-Wave® knop 3 keer indrukken). Zie hieronder voor QR-codes voor hub-specifieke instructies

Handmatige inclusie:

Start inclusie (koppeling) in de app of hub-interface.
Zorg ervoor dat het apparaat van stroom is voorzien en voltooi de inclusie op de dimmer: druk snel 3 keer op de Z-Wave® knop.
De LED-indicator zal groen knipperen om communicatie aan te geven en 2 seconden groen blijven bij succesvolle inclusie of 2 seconden rood bij mislukte koppeling.

Hoe de ZEN56 RGBW Dimmer toe te voegen aan Home Assistant

Hoe de ZEN56 RGBW Dimmer toe te voegen aan HomeSeer

Hoe de ZEN56 RGBW Dimmer toe te voegen aan Hubitat

Hoe de ZEN56 RGBW Dimmer toe te voegen aan SmartThings

Hoe de ZEN56 RGBW Dimmer toe te voegen aan Z-Box

PROBLEEMOPLOSSING

Wordt het apparaat niet toegevoegd aan je systeem? Probeer dit:

Start EXCLUSIE en druk snel 3 keer op de Z-Wave® knop.
VOER EEN FABRIEKSRESET UIT op het apparaat.
Breng de gatewaycontroller (hub) dichter bij het apparaat, mogelijk is het buiten bereik.
Bekijk probleemoplossingstips voor je hub op www.support.getzooz.com

Kan mijn ZEN56 RGBW Dimmer niet toevoegen aan Home Assistant

Kan mijn ZEN56 RGBW Dimmer niet toevoegen aan HomeSeer

Kan mijn ZEN56 RGBW Dimmer niet toevoegen aan Hubitat

Kan mijn ZEN56 RGBW Dimmer niet toevoegen aan SmartThings

Kan mijn ZEN56 RGBW Dimmer niet toevoegen aan Z-Box

FABRIEKSRESET

Als je primaire controller ontbreekt of niet werkt, moet je mogelijk het apparaat resetten naar de fabrieksinstellingen.

Om de ZEN56 te resetten:

Druk één keer op de Z-Wave® knop en houd deze direct daarna 15 seconden ingedrukt.
De LED-indicator knippert rood tijdens het proces en blijft 3 seconden continu rood om een succesvolle reset te bevestigen.

OPMERKING: Alle eerder opgeslagen activiteiten en aangepaste instellingen worden uit het geheugen van het apparaat gewist.

GEAVANCEERDE INSTELLINGEN

Hier is de volledige lijst met geavanceerde instellingen beschikbaar voor de ZEN56: ZEN56 RGBW Geavanceerde instellingen

Hoe toegang te krijgen tot de geavanceerde instellingen voor de ZEN56 RGBW Dimmer op Home Assistant

Hoe toegang te krijgen tot de geavanceerde instellingen voor de ZEN56 RGBW Dimmer op HomeSeer

Hoe toegang te krijgen tot de geavanceerde instellingen voor de ZEN56 RGBW Dimmer op Hubitat

Hoe toegang te krijgen tot de geavanceerde instellingen voor de ZEN56 RGBW Dimmer op SmartThings

Hoe toegang te krijgen tot de geavanceerde instellingen voor de ZEN56 RGBW Dimmer op Z-Box

ASSOCIATIE

Deze RGBW Dimmer ondersteunt Groep 1 met maximaal 5 apparaten voor Lifeline-groepcommunicatie en Groepen 2-4 met maximaal 5 apparaten. Dit apparaat zal COLOR SWITCH en SWITCH MULTILEVEL REPORT naar Groep 1 sturen, BASIC SET-commando naar groep 2, SWITCH MULTILEVEL SET naar Groep 3, en SWITCH MULTILEVEL START LEVEL CHANGE / SWITCH MULTILEVEL STOP LEVEL CHANGE naar Groep 4 wanneer handmatig bediend vanaf de wandschakelaar. Je kunt directe associatie instellen om de dimmer een ander Z-Wave® apparaat te laten bedienen onafhankelijk van de hub door gebruik te maken van Groepen 2-4. Niet elke hub biedt directe associatie-instellingen in de interface, dus ga naar www.support.getzooz.com om te controleren of jouw systeem directe associatie ondersteunt.

S2

Dit product kan worden opgenomen en gebruikt in elk Z-Wave® netwerk met andere Z-Wave® gecertificeerde apparaten van andere fabrikanten en/of andere toepassingen. Alle niet-batterijgevoede knooppunten binnen het netwerk fungeren als repeaters, ongeacht de fabrikant, om de betrouwbaarheid van het netwerk te vergroten. Dit product beschikt over het nieuwste Security 2 (S2) framework om hackrisico’s in het slimme thuisnetwerk te verminderen. Dit apparaat is uitgerust met een unieke authenticatiecode voor betrouwbare draadloze communicatie.

GARANTIE

Dit product wordt gedekt door een beperkte garantie van 1 jaar en een verlengde garantie van 5 jaar indien geregistreerd binnen 30 dagen. Ga naar www.getzooz.com/warranty om het volledige garantiebeleid te lezen of een claim in te dienen.

IN GEEN GEVAL ZAL ZOOZ OF HAAR DOCHTERONDERNEMINGEN EN GELIEERDE BEDRIJVEN AANSPRAKELIJK ZIJN VOOR ENIGE INDIRECTE, INCIDENTELE, PUNITIEVE, SPECIALE OF GEVOLGSCHADE, OF SCHADE DOOR VERLIES VAN WINST, INKOMSTEN OF GEBRUIK OPGELOPEN DOOR DE KLANT OF EEN DERDE PARTIJ, HETZIJ IN EEN CONTRACTUELE ACTIE OF ANDERSZINS, ZELFS INDIEN GEWAARSCHUWD VOOR DE MOGELIJKHEID VAN DERGELIJKE SCHADE. DE AANSPRAKELIJKHEID VAN ZOOZ EN HET EXCLUSIEVE RECHTSMIDDEL VAN DE KLANT VOOR ENIGE VORDERING DIE VOORTVLOEIT UIT OF VERBAND HOUDT MET DEZE OVEREENKOMST OF DE VERKOOP OF HET GEBRUIK VAN DE PRODUCTEN, HETZIJ GEBASEERD OP NALATIGHEID, STRIKTE AANSPRAKELIJKHEID, SCHENDING VAN GARANTIE, SCHENDING VAN OVEREENKOMST OF BILLijkHEIDSPRINCIPES, IS UITDRUKKELIJK BEPERKT TOT, NAAR KEUZE VAN ZOOZ, VERVANGING VAN OF TERUGBETALING VAN DE AANKOOPPRIJS VOOR DAT GEDEELTE VAN DE PRODUCTEN WAARVOOR SCHADE WORDT GEVORDERD. ALLE VORDERINGEN VAN WELKE AARD DAN OOK DIE VOORTVLOEIEN UIT OF VERBAND HOUDEN MET DEZE OVEREENKOMST OF DE VERKOOP OF HET GEBRUIK VAN PRODUCTEN WORDEN GEACHT TE ZIJN AFGEZIEN TENZIJ ZE SCHRIFTELIJK WORDEN INGEDIEND BINNEN DERTIG (30) DAGEN NA LEVERING DOOR ZOOZ, OF DE VASTGESTELDE LEVERDATUM IN GEVAL VAN NIET-LEVERING.

FCC OPMERKING DE FABRIKANT IS NIET VERANTWOORDELIJK VOOR ENIGE RADIO- OF TV-INTERFERENTIE VEROORZAAKT DOOR ONGEAUTORISEERDE WIJZIGINGEN AAN DIT APPARAAT. DERGELIJKE WIJZIGINGEN KUNNEN DE BEVOEGDHEID VAN DE GEBRUIKER OM HET APPARAAT TE BEDIENEN ONGELDIG MAKEN. BINNEN OPSLAAN WANNEER NIET IN GEBRUIK. ALLEEN GESCHIKT VOOR DROGE LOCATIES. NIET ONDERDOMPELEN IN WATER. NIET GEBRUIKEN WAAR HET RECHTSTREEKS AAN WATER WORDT BLOOTGESTELD. Dit apparaat voldoet aan de FCC-stralingsblootstellingslimieten voor een ongecontroleerde omgeving. De afstand tussen gebruiker en product moet minimaal 20 cm zijn. Dit apparaat voldoet aan Deel 15 van de FCC-regels.

De werking is onderworpen aan de volgende voorwaarden:

Dit apparaat mag geen schadelijke interferentie veroorzaken.
Dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B, overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Dit apparaat genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt volgens de instructies, schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat interferentie niet zal optreden in een specifieke installatie. Als dit apparaat schadelijke interferentie veroorzaakt bij radio- of televisieontvangst, kan de gebruiker proberen de interferentie te corrigeren door een of meer van de volgende maatregelen te nemen:

Heroriënteer of verplaats de ontvangstantenne
Vergroot de afstand tussen het apparaat en de ontvanger
Sluit het apparaat aan op een ander stopcontact of circuit dan dat van de ontvanger
Raadpleeg de dealer of een ervaren radio/tv-technicus voor aanvullende hulp

Alle weergegeven merknamen zijn handelsmerken van hun respectieve eigenaars.
