Manual del producto ZEN56 RGBW Dimmer

No olvides registrar tu producto para obtener una garantía extendida y más beneficios:

Haz clic aquí para registrar tu dispositivo aquí.

CARACTERÍSTICAS

Encendido/apagado manual o por Z-Wave®, brillo y control de color RGBW
Perfecto para programar tu tira LED RGBW existente
Atenuación suave con actualizaciones instantáneas de estado
Se instala detrás de tu interruptor de pared existente (encendido/apagado o momentáneo)
Chip Z-Wave® serie 800 para mayor alcance y control más rápido
Z-Wave® Long Range para comunicación ultraconfiable sin malla
Configuración avanzada que incluye velocidad de transición ajustable
Repetidor de señal Z-Wave® integrado para mejorar la comunicación Ÿ SmartStart y Seguridad S2 para una red más segura

ESPECIFICACIONES

Número de modelo: ZEN56 800LR
Alimentación: 12-24 V CC
Carga máxima: 10 A total (6 A / canal)
Alcance: Hasta 300 pies en línea de vista (o hasta 1300 con ZWLR)
Dimensiones: 1.5" de alto, 1.4" de ancho, 0.7" de profundidad
Temperatura de funcionamiento: 32-104° F (0-40° C)
Instalación y uso: Solo en interiores

PRECAUCIÓN

Este es un dispositivo eléctrico, por favor tenga precaución al instalar y operar el atenuador RGBW. El control remoto de aparatos puede provocar la activación no intencional o automatizada de la energía. No utilice este dispositivo Z-Wave® para controlar calentadores eléctricos u otros aparatos que presenten riesgo de incendio, quemaduras o descarga eléctrica cuando estén sin supervisión. Para reducir el riesgo de sobrecalentamiento y posibles daños a otros equipos, no instale esta unidad para controlar un tomacorriente; un aparato con motor; una luminaria fluorescente; cualquier dispositivo de más de 24 V CC; o una luminaria alimentada por transformador. Utilice solo con tiras LED de 12-24 V. ANTES DE INSTALAR: Este dispositivo está diseñado para instalarse de acuerdo con el Código Eléctrico Nacional y las regulaciones locales. Se recomienda que un electricista autorizado realice esta instalación.

ADVERTENCIA

Este producto debe instalarse en interiores una vez finalizadas las renovaciones del edificio.
Antes de la instalación, el dispositivo debe almacenarse en un lugar seco, a prueba de polvo y moho.
No instale el dispositivo en un lugar con exposición directa al sol, alta temperatura o humedad.
Mantener alejado de productos químicos, agua y polvo.
Asegúrese de que el dispositivo nunca esté cerca de ninguna fuente de calor o llama abierta para prevenir incendios.
Asegúrese de que el dispositivo esté conectado a una fuente de alimentación eléctrica que no exceda la carga máxima.
Ninguna parte del dispositivo puede ser reemplazada o reparada por el usuario.

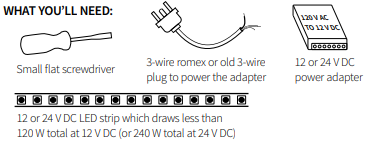

INSTALACIÓN

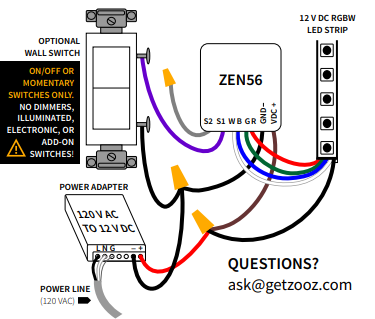

ZEN56 RGBW DIMMER DIAGRAMA BÁSICO DE CABLEADO

CABLEADO: ¡LÉALO!

1. VERIFIQUE LA CARGA: Solo luces de bajo voltaje (120 W total a 12 V CC o 240 W total a 24 V CC), ¡NO CONECTE ESTE RGBW DIMMER A LUCES DE 120 V CA!
2. CORTE LA ENERGÍA: Apague la energía del circuito en el panel de interruptores antes de comenzar si está trabajando con una caja eléctrica o desenchufe la fuente de alimentación del tomacorriente si está trabajando con un adaptador enchufable.
3. VERIFIQUE LOS CABLES: Si utiliza un adaptador de corriente sin enchufe, deberá conectarlo a línea, neutro y tierra como se indica en las instrucciones del dispositivo. Asegúrese de haber identificado todos estos cables en su cable romex de origen o cable de enchufe.
4. CONECTE EL ADAPTADOR DE CORRIENTE: Si utiliza un adaptador de corriente sin enchufe, realice las conexiones desde la fuente de alimentación de 120 V CA a los terminales correspondientes de línea, neutro y tierra en el adaptador. Si utiliza una fuente de alimentación enchufable, omita este paso.
5. CONECTE EL ATENUADOR RGBW: Use los cables tipo pigtail en el atenuador RGBW para conectar el adaptador de corriente. Conecte el terminal positivo “+” de la fuente de alimentación con el cable marrón “VDC+” del atenuador RGBW, y el terminal negativo “-” de la fuente de alimentación con el cable negro “GND -” del ZEN56. El indicador LED debería comenzar a parpadear en verde una vez que el dispositivo tenga energía.
6. CONECTE LA TIRA LED RGBW: Conecte los cables rojo, verde, azul y blanco de la tira LED con los cables pigtail R G B W del atenuador. Use una tuerca para cables para conectar el cable de alimentación (generalmente negro) de la tira LED con el cable marrón “VDC +” del atenuador RGBW y el terminal positivo “+” de la fuente de alimentación.
7. CONECTE EL INTERRUPTOR DE PARED (OPCIONAL): Conecte uno de los terminales/tornillos del interruptor de pared con el cable púrpura S1 del atenuador RGBW. Use una tuerca para cables para conectar el otro terminal/tornillo del interruptor de pared con conexiones al cable “GND -” del atenuador RGBW y al terminal negativo “-” de la fuente de alimentación. ¡NO alimente el interruptor de pared con 120 V CA! El RGBW Dimmer solo puede conectarse a interruptores normales de encendido/apagado o interruptores momentáneos (para habilitar la atenuación desde el interruptor).
8. REVISE TODAS LAS CONEXIONES: Verifique que haya identificado correctamente todos los cables y terminales antes de restablecer la energía al adaptador y probar la instalación. Asegúrese de que una tira LED de 24 V CC esté alimentada por una fuente de alimentación de 24 V CC con suficiente potencia para soportar la longitud de su tira LED. ¡Esto es muy importante!

CONTROL Z-WAVE

Hay 2 métodos para agregar el atenuador a su concentrador:

1. SmartStart:

NO ENCIENDA EL DISPOSITIVO TODAVÍA.
Use la interfaz o aplicación del concentrador para escanear el código SmartStart del dispositivo. El código QR SmartStart / PIN de seguridad se encuentra en la parte posterior del atenuador.
Una vez completado, energice el dispositivo para la inclusión SmartStart, se agregará automáticamente.
NO presione el botón Z-Wave®. (Excepto para SmartThings, puede ser necesario presionar el botón Z-Wave® 3 veces). Consulte a continuación los códigos QR para instrucciones específicas del concentrador

2. Inclusión manual:

Inicie la inclusión (emparejamiento) en la aplicación o interfaz del concentrador.
Asegúrese de que el dispositivo esté alimentado y finalice la inclusión en el atenuador: toque el botón Z-Wave® 3 veces rápidamente.
El indicador LED parpadeará en verde para señalar comunicación y se volverá verde durante 2 segundos si la inclusión es exitosa o se volverá rojo durante 2 segundos si el intento de emparejamiento falla.

Cómo agregar el atenuador RGBW ZEN56 a Home Assistant

Cómo agregar el atenuador RGBW ZEN56 a HomeSeer

Cómo agregar el atenuador RGBW ZEN56 a Hubitat

Cómo agregar el atenuador RGBW ZEN56 a SmartThings

Cómo agregar el atenuador RGBW ZEN56 a Z-Box

SOLUCIÓN DE PROBLEMAS

¿El dispositivo no se agrega a su sistema? Pruebe esto:

Inicie EXCLUSIÓN y presione el botón Z-Wave® 3 veces rápidamente.
RESTABLEZCA EL DISPOSITIVO A VALORES DE FÁBRICA.
Acerque el controlador principal (concentrador) al dispositivo, puede estar fuera de alcance.
Obtenga consejos de solución de problemas para su concentrador en www.support.getzooz.com

No puedo agregar mi atenuador RGBW ZEN56 a Home Assistant

No puedo agregar mi atenuador RGBW ZEN56 a HomeSeer

No puedo agregar mi atenuador RGBW ZEN56 a Hubitat

No puedo agregar mi atenuador RGBW ZEN56 a SmartThings

No puedo agregar mi atenuador RGBW ZEN56 a Z-Box

RESTABLECIMIENTO DE FÁBRICA

Si su controlador principal falta o no funciona, es posible que deba restablecer el dispositivo a la configuración de fábrica.

Para restablecer el ZEN56:

Presione el botón Z-Wave® una vez e inmediatamente después manténgalo presionado durante 15 segundos.
El indicador LED parpadeará en rojo durante el proceso y se volverá rojo fijo durante 3 segundos para confirmar el restablecimiento exitoso.

NOTA: Toda la actividad previamente registrada y la configuración personalizada se borrarán de la memoria del dispositivo.

CONFIGURACIONES AVANZADAS

Aquí está la lista completa de configuraciones avanzadas disponibles para el ZEN56: Configuraciones avanzadas ZEN56 RGBW

Cómo acceder a las configuraciones avanzadas para el atenuador RGBW ZEN56 en Home Assistant

Cómo acceder a las configuraciones avanzadas para el atenuador RGBW ZEN56 en HomeSeer

Cómo acceder a las configuraciones avanzadas para el atenuador RGBW ZEN56 en Hubitat

Cómo acceder a las configuraciones avanzadas para el atenuador RGBW ZEN56 en SmartThings

Cómo acceder a las configuraciones avanzadas para el atenuador RGBW ZEN56 en Z-Box

ASOCIACIÓN

Este atenuador RGBW admite el Grupo 1 con hasta 5 dispositivos para comunicación de Grupo Lifeline y los Grupos 2-4 con hasta 5 dispositivos. Este dispositivo enviará COLOR SWITCH y SWITCH MULTILEVEL REPORT al Grupo 1, el comando BASIC SET al Grupo 2, SWITCH MULTILEVEL SET al Grupo 3, y SWITCH MULTILEVEL START LEVEL CHANGE / SWITCH MULTILEVEL STOP LEVEL CHANGE al Grupo 4 cuando se opere manualmente desde el interruptor de pared. Puede establecer asociación directa para que el atenuador controle otro dispositivo Z-Wave® independientemente del concentrador usando los Grupos 2-4. No todos los concentradores exponen configuraciones de asociación directa en la interfaz, por lo que visite www.support.getzooz.com para verificar si su sistema permite la asociación directa.

S2

Este producto puede incluirse y operar en cualquier red Z-Wave® con otros dispositivos certificados Z-Wave® de otros fabricantes y/o otras aplicaciones. Todos los nodos que no funcionan con batería dentro de la red actuarán como repetidores independientemente del fabricante para aumentar la confiabilidad de la red. Este producto cuenta con el marco de Seguridad 2 (S2) más reciente para eliminar riesgos de hackeo en la red de hogar inteligente. Este dispositivo está equipado con un código de autenticación único para comunicación inalámbrica confiable.

GARANTÍA

Este producto está cubierto por una garantía limitada de 1 año y una garantía extendida de 5 años si se registra dentro de los 30 días. Para leer la política completa de garantía o presentar un reclamo, visite www.getzooz.com/warranty.

EN NINGÚN CASO ZOOZ O SUS SUBSIDIARIAS Y AFILIADAS SERÁN RESPONSABLES POR DAÑOS INDIRECTOS, INCIDENTALES, PUNITIVOS, ESPECIALES O CONSECUENTES, NI POR DAÑOS POR PÉRDIDA DE GANANCIAS, INGRESOS O USO INCURRIDOS POR EL CLIENTE O CUALQUIER TERCERO, YA SEA EN UNA ACCIÓN CONTRACTUAL O DE OTRO TIPO, INCLUSO SI SE LES HA INFORMADO DE LA POSIBILIDAD DE TALES DAÑOS. LA RESPONSABILIDAD DE ZOOZ Y EL RECURSO EXCLUSIVO DEL CLIENTE PARA CUALQUIER CAUSA DE ACCIÓN QUE SURJA EN RELACIÓN CON ESTE ACUERDO O LA VENTA O USO DE LOS PRODUCTOS, YA SEA BASADA EN NEGLIGENCIA, RESPONSABILIDAD ESTRICTA, INCUMPLIMIENTO DE GARANTÍA, INCUMPLIMIENTO DE ACUERDO O PRINCIPIOS EQUITATIVOS, SE LIMITA EXPRESAMENTE, A ELECCIÓN DE ZOOZ, A LA SUSTITUCIÓN O REEMBOLSO DEL PRECIO DE COMPRA DE LA PARTE DE LOS PRODUCTOS RESPECTO DE LA CUAL SE RECLAMAN LOS DAÑOS. TODAS LAS RECLAMACIONES DE CUALQUIER TIPO QUE SURJAN EN RELACIÓN CON ESTE ACUERDO O LA VENTA O USO DE LOS PRODUCTOS SE CONSIDERARÁN RENUNCIADAS A MENOS QUE SE PRESENTEN POR ESCRITO DENTRO DE LOS TREINTA (30) DÍAS DESDE LA ENTREGA DE ZOOZ O LA FECHA FIJADA PARA LA ENTREGA EN CASO DE NO ENTREGA.

NOTA FCC EL FABRICANTE NO ES RESPONSABLE DE NINGUNA INTERFERENCIA DE RADIO O TELEVISIÓN CAUSADA POR MODIFICACIONES NO AUTORIZADAS A ESTE EQUIPO. DICHAS MODIFICACIONES PODRÍAN ANULAR LA AUTORIDAD DEL USUARIO PARA OPERAR EL EQUIPO. ALMACENAR EN INTERIORES CUANDO NO ESTÉ EN USO. APTO SOLO PARA LUGARES SECOS. NO SUMERGIR EN AGUA. NO UTILIZAR DONDE ESTÉ DIRECTAMENTE EXPUESTO AL AGUA. Este equipo cumple con los límites de exposición a radiación establecidos por la FCC para un entorno no controlado. La distancia entre el usuario y los productos no debe ser inferior a 20 cm. Este dispositivo cumple con la Parte 15 de las normas de la FCC.

La operación está sujeta a las siguientes condiciones:

Este dispositivo no debe causar interferencias perjudiciales.
Este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que pueda causar un funcionamiento no deseado.

Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, el usuario puede intentar corregir la interferencia tomando una o más de las siguientes medidas:

Reorientar o reubicar la antena receptora
Aumentar la separación entre el equipo y el receptor
Conectar el equipo a un tomacorriente o circuito diferente del receptor
Consultar al distribuidor o a un técnico experimentado de radio/TV para obtener ayuda adicional

Todas las marcas comerciales mostradas son marcas registradas de sus respectivos titulares.
