ZEN56 Dimmer RGBW Manuale del Prodotto

Non dimenticare di registrare il tuo prodotto per ottenere una garanzia estesa e altri vantaggi:

Fai clic qui per registrare il tuo dispositivo.

CARATTERISTICHE

Controllo manuale o tramite Z Wave® di accensione e spegnimento, luminosità e colore RGBW
Perfetto per programmare la tua striscia LED RGBW esistente
Regolazione fluida della luminosità con aggiornamenti di stato istantanei
Installazione dietro il tuo interruttore a parete esistente (on off o momentaneo)
Chip Z Wave® serie 800 per maggiore portata e controllo più rapido
Z Wave® Long Range per comunicazione senza rete mesh ultra affidabile
Configurazione avanzata inclusa velocità di transizione regolabile
Ripetitore di segnale Z Wave® integrato per comunicazione potenziata
SmartStart e sicurezza S2 per una rete più sicura

SPECIFICHE

Numero modello: ZEN56 800LR
Alimentazione: 12 24 V corrente continua
Carico massimo: 10 A totali (6 A per canale)
Portata: fino a 300 piedi in linea di vista (o fino a 1300 con ZWLR)
Dimensioni: 1,5 pollici altezza, 1,4 pollici larghezza, 0,7 pollici profondità
Temperatura di esercizio: 0 40 gradi C
Installazione e utilizzo: solo interno

ATTENZIONE

Questo è un dispositivo elettrico, si prega di prestare attenzione durante l installazione e l utilizzo del Dimmer RGBW. Il controllo remoto degli apparecchi può causare attivazioni involontarie o automatiche dell alimentazione. Non utilizzare questo dispositivo Z Wave® per controllare riscaldatori elettrici o altri apparecchi che possono causare rischio di incendio, ustioni o scosse elettriche se lasciati incustoditi. Per ridurre il rischio di surriscaldamento e possibili danni ad altre apparecchiature, non installare questa unità per controllare una presa elettrica, un apparecchio motorizzato, un apparecchio di illuminazione fluorescente, qualsiasi dispositivo oltre 24 V corrente continua o un apparecchio alimentato da trasformatore. Utilizzare solo con strisce LED 12 24 V. PRIMA DELL INSTALLAZIONE: questo dispositivo è destinato all installazione secondo il Codice Elettrico Nazionale e le normative locali. Si raccomanda che l installazione sia eseguita da un elettricista qualificato.

AVVERTENZA

Questo prodotto deve essere installato in ambienti interni al termine di eventuali lavori di ristrutturazione.
Prima dell installazione il dispositivo deve essere conservato in un luogo asciutto, protetto da polvere e muffe.
Non installare il dispositivo in luoghi con esposizione diretta al sole, alta temperatura o umidità.
Tenere lontano da sostanze chimiche, acqua e polvere.
Assicurarsi che il dispositivo non sia mai vicino a fonti di calore o fiamme libere per prevenire incendi.
Assicurarsi che il dispositivo sia collegato a una fonte di alimentazione elettrica che non superi il carico massimo.
Nessuna parte del dispositivo può essere sostituita o riparata dall utente.

INSTALLAZIONE

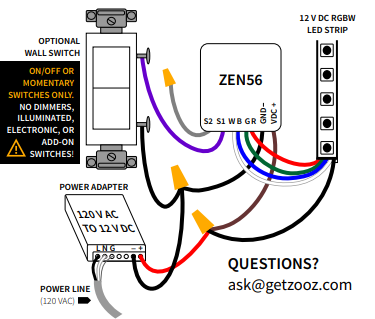

SCHEMA DI CABLAGGIO BASE DEL DIMMER RGBW ZEN56

CABALGGIO LEGGILO

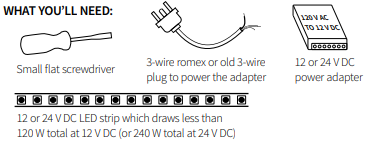

1. CONTROLLA IL CARICO: solo luci a bassa tensione (120 W totali a 12 V corrente continua o 240 W totali a 24 V corrente continua), NON COLLEGARE QUESTO DIMMER RGBW A LUCI 120 V CORRENTE ALTERNATA
2. SPEGNI L ALIMENTAZIONE: interrompi l alimentazione dal quadro elettrico prima di iniziare se lavori in una scatola elettrica oppure scollega l alimentatore dalla presa se utilizzi un adattatore con spina
3. CONTROLLA I FILI: se utilizzi un alimentatore senza spina, devi collegarlo a linea, neutro e terra come indicato nelle istruzioni del dispositivo. Assicurati di aver identificato tutti questi fili nel cavo di alimentazione o nel cavo con spina
4. COLLEGA L ALIMENTATORE: se utilizzi un alimentatore senza spina, effettua i collegamenti dalla fonte 120 V corrente alternata ai terminali appropriati di linea, neutro e terra dell alimentatore. Se utilizzi un alimentatore con spina, salta questo passaggio
5. COLLEGA IL DIMMER RGBW: usa i cavi pigtail del dimmer RGBW per collegare l alimentatore. Collega il terminale positivo “VDC+” marrone del dimmer RGBW al terminale “+” dell alimentatore e il terminale negativo “GND -” nero del ZEN56 al terminale “-” dell alimentatore. L indicatore LED dovrebbe iniziare a lampeggiare verde quando il dispositivo è alimentato
6. COLLEGA LA STRISCIA LED RGBW: collega i fili rosso, verde, blu e bianco della striscia LED ai pigtail R G B W del dimmer. Usa un morsetto per collegare il filo di alimentazione (di solito nero) della striscia LED al pigtail marrone “VDC +” del Dimmer RGBW e al terminale positivo dell alimentatore
7. COLLEGA L INTERRUTTORE A PARETE (OPZIONALE): collega uno dei terminali o viti dell interruttore a parete al pigtail S1 viola del Dimmer RGBW. Usa un morsetto per collegare l altro terminale o vite dell interruttore ai collegamenti del pigtail “GND -” del Dimmer RGBW e al terminale negativo dell alimentatore. NON alimentare l interruttore a parete con 120 V corrente alternata. Il Dimmer RGBW può essere collegato solo a interruttori on off standard o a pulsanti momentanei per abilitare la regolazione della luminosità dall interruttore
8. VERIFICA TUTTI I COLLEGAMENTI: verifica di aver identificato correttamente tutti i fili e terminali prima di ripristinare l alimentazione e testare il sistema. Assicurati che una striscia LED da 24 V corrente continua sia alimentata da un alimentatore da 24 V corrente continua con potenza sufficiente per la lunghezza della striscia LED. Questo è molto importante

CONTROLLO Z WAVE

Ci sono 2 metodi per aggiungere il dimmer al tuo hub:

SmartStart:

NON ACCENDERE ANCORA IL DISPOSITIVO.
Usa l interfaccia o l applicazione dell hub per scansionare il codice SmartStart sul dispositivo. Il codice QR SmartStart o il PIN di sicurezza si trova sul retro del dimmer.
Una volta completato, alimenta il dispositivo per l inclusione SmartStart, verrà aggiunto automaticamente.
Non premere il pulsante Z Wave®. (Eccetto SmartThings, potrebbe essere necessario toccare il pulsante Z Wave® 3 volte). Vedi sotto per i codici QR con istruzioni specifiche per l hub

Inclusione manuale:

Avvia l inclusione nell applicazione o nell interfaccia dell hub.
Assicurati che il dispositivo sia alimentato e completa l inclusione sul dimmer: premi il pulsante Z Wave® 3 volte rapidamente.
L indicatore LED lampeggerà verde per segnalare la comunicazione e diventerà verde per 2 secondi se l inclusione ha successo oppure rosso per 2 secondi se il tentativo fallisce.

Come aggiungere il Dimmer RGBW ZEN56 a Home Assistant

Come aggiungere il Dimmer RGBW ZEN56 a HomeSeer

Come aggiungere il Dimmer RGBW ZEN56 a Hubitat

Come aggiungere il Dimmer RGBW ZEN56 a SmartThings

Come aggiungere il Dimmer RGBW ZEN56 a Z Box

RISOLUZIONE PROBLEMI

Il dispositivo non si aggiunge al tuo sistema? Prova questo:

Avvia l ESCLUSIONE e premi il pulsante Z Wave® 3 volte rapidamente.
ESEGUI IL RIPRISTINO DI FABBRICA del dispositivo.
Avvicina il controller gateway (hub) al dispositivo, potrebbe essere fuori portata.
Ottieni suggerimenti di risoluzione problemi su www.support.getzooz.com

Non riesci ad aggiungere il tuo Dimmer RGBW ZEN56 a Home Assistant

Non riesci ad aggiungere il tuo Dimmer RGBW ZEN56 a HomeSeer

Non riesci ad aggiungere il tuo Dimmer RGBW ZEN56 a Hubitat

Non riesci ad aggiungere il tuo Dimmer RGBW ZEN56 a SmartThings

Non riesci ad aggiungere il tuo Dimmer RGBW ZEN56 a Z Box

RIPRISTINO DI FABBRICA

Se il tuo controller principale è mancante o non funzionante, potrebbe essere necessario ripristinare il dispositivo alle impostazioni di fabbrica.

Per reimpostare il ZEN56:

Premi una volta il pulsante Z Wave® e subito dopo tienilo premuto per 15 secondi.
L indicatore LED lampeggerà rosso durante il processo e diventerà rosso fisso per 3 secondi per confermare il ripristino riuscito.

NOTA: tutte le attività registrate in precedenza e le impostazioni personalizzate verranno cancellate dalla memoria del dispositivo.

IMPOSTAZIONI AVANZATE

Ecco l elenco completo delle impostazioni avanzate disponibili per ZEN56: Impostazioni avanzate RGBW ZEN56

Come accedere alle impostazioni avanzate del Dimmer RGBW ZEN56 su Home Assistant

Come accedere alle impostazioni avanzate del Dimmer RGBW ZEN56 su HomeSeer

Come accedere alle impostazioni avanzate del Dimmer RGBW ZEN56 su Hubitat

Come accedere alle impostazioni avanzate del Dimmer RGBW ZEN56 su SmartThings

Come accedere alle impostazioni avanzate del Dimmer RGBW ZEN56 su Z Box

ASSOCIAZIONE

Questo Dimmer RGBW supporta il Gruppo 1 con fino a 5 dispositivi per comunicazione gruppo Lifeline e i Gruppi 2 4 con fino a 5 dispositivi. Questo dispositivo invierà COLOR SWITCH e SWITCH MULTILEVEL REPORT al Gruppo 1, il comando BASIC SET al gruppo 2, SWITCH MULTILEVEL SET al Gruppo 3 e SWITCH MULTILEVEL START LEVEL CHANGE e SWITCH MULTILEVEL STOP LEVEL CHANGE al Gruppo 4 quando viene azionato manualmente dall interruttore a parete. È possibile impostare un associazione diretta per controllare un altro dispositivo Z Wave® indipendentemente dall hub usando i Gruppi 2 4. Non tutti gli hub espongono le impostazioni di associazione diretta nell interfaccia, quindi consulta www.support.getzooz.com per verificare se il tuo sistema lo supporta.

S2

Questo prodotto può essere incluso e utilizzato in qualsiasi rete Z Wave® con altri dispositivi certificati Z Wave® di altri produttori e o altre applicazioni. Tutti i nodi non alimentati a batteria nella rete fungeranno da ripetitori indipendentemente dal produttore per aumentare l affidabilità della rete. Questo prodotto dispone del framework di sicurezza di seconda generazione S2 per ridurre i rischi di hacking della rete domotica. Questo dispositivo è dotato di un codice di autenticazione univoco per una comunicazione wireless sicura.

GARANZIA

Questo prodotto è coperto da una garanzia limitata di 1 anno e da una garanzia estesa di 5 anni se registrato entro 30 giorni. Per leggere la politica completa di garanzia o presentare una richiesta, visita www.getzooz.com/warranty.

IN NESSUN CASO ZOOZ O LE SUE CONTROLLATE E AFFILIATE SARANNO RESPONSABILI PER DANNI INDIRETTI, INCIDENTALI, PUNITIVI, SPECIALI O CONSEQUENZIALI, O DANNI PER PERDITA DI PROFITTI, RICAVI O UTILIZZO SUBITI DAL CLIENTE O DA TERZI, SIA IN AZIONE CONTRATTUALE CHE ALTRIMENTI ANCHE SE INFORMATE DELLA POSSIBILITÀ DI TALI DANNI. LA RESPONSABILITÀ DI ZOOZ E IL RIMEDIO ESCLUSIVO DEL CLIENTE PER QUALSIASI AZIONE DERIVANTE DA QUESTO ACCORDO O DALLA VENDITA O UTILIZZO DEI PRODOTTI, SIA BASATA SU NEGLIGENZA, RESPONSABILITÀ OGGETTIVA, VIOLAZIONE DI GARANZIA, VIOLAZIONE DI CONTRATTO O PRINCIPI DI EQUITÀ, È ESPRESSAMENTE LIMITATA A SCELTA DI ZOOZ ALLA SOSTITUZIONE O AL RIMBORSO DEL PREZZO DI ACQUISTO PER LA PARTE DI PRODOTTI PER LA QUALE SONO RICHIESTI DANNI. TUTTE LE RICHIESTE DI QUALSIASI TIPO DERIVANTI DA QUESTO ACCORDO O DALLA VENDITA O UTILIZZO DEI PRODOTTI SARANNO CONSIDERATE RINUNCIATE SE NON PRESENTATE PER ISCRITTO ENTRO TRENTA GIORNI DALLA CONSEGNA DI ZOOZ O DALLA DATA FISSATA PER LA CONSEGNA IN CASO DI MANCATA CONSEGNA.

NOTA FCC IL PRODUTTORE NON È RESPONSABILE PER INTERFERENZE RADIO O TELEVISIVE CAUSATE DA MODIFICHE NON AUTORIZZATE A QUESTO DISPOSITIVO. TALI MODIFICHE POTREBBERO INVALIDARE L AUTORITÀ DELL UTENTE A UTILIZZARE IL DISPOSITIVO. CONSERVARE IN AMBIENTI INTERNI QUANDO NON IN USO. ADATTO SOLO A LUOGHI ASCIUTTI. NON IMMERSIONE IN ACQUA. NON UTILIZZARE IN LUOGHI ESPOSTI DIRETTAMENTE ALL ACQUA. Questo apparecchio è conforme ai limiti di esposizione alle radiazioni FCC per un ambiente non controllato. La distanza tra utente e prodotto non deve essere inferiore a 20 cm. Questo dispositivo è conforme alla Parte 15 delle norme FCC.

Il funzionamento è soggetto alle seguenti condizioni:

Questo dispositivo non deve causare interferenze dannose.
Questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse interferenze che possano causare un funzionamento indesiderato.

Questo apparecchio è stato testato ed è risultato conforme ai limiti per un dispositivo digitale di Classe B, ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in installazioni residenziali. Questo apparecchio genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia non vi è garanzia che le interferenze non si verifichino in una determinata installazione. Se questo apparecchio causa interferenze dannose alla ricezione radio o televisiva, l utente può provare a correggere l interferenza adottando una o più delle seguenti misure:

Riorientare o riposizionare l antenna ricevente
Aumentare la distanza tra apparecchio e ricevitore
Collegare l apparecchio a una presa o circuito diverso da quello del ricevitore
Consultare il rivenditore o un tecnico radio televisivo esperto per ulteriore assistenza
