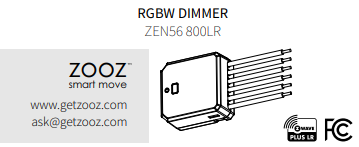

ZEN56 RGBW Dimmer Produkthandbuch

Vergiss nicht, dein Produkt für eine erweiterte Garantie und weitere Vorteile zu registrieren:

Klicke hier, um dein Gerät hier zu registrieren.

FUNKTIONEN

Manuelle oder Z Wave® Ein/Aus-, Helligkeits- und RGBW-Farbsteuerung
Perfekt zur Programmierung deines vorhandenen RGBW LED-Streifens
Sanftes Dimmen mit sofortigen Statusaktualisierungen
Installation hinter deinem vorhandenen Wandschalter (Ein/Aus oder Taster)
Z Wave® Chip der 800er Serie für größere Reichweite und schnellere Steuerung
Z Wave® Long Range für ultra zuverlässige Kommunikation ohne Mesh-Netzwerk
Erweiterte Konfiguration einschließlich einstellbarer Rampenrate
Eingebauter Z Wave® Signalverstärker für verbesserte Kommunikation Ÿ SmartStart und S2 Sicherheit für ein sichereres Netzwerk

TECHNISCHE DATEN

Modellnummer: ZEN56 800LR
Leistung: 12-24 V Gleichstrom
Maximale Last: 10 A insgesamt (6 A pro Kanal)
Reichweite: bis zu 300 Fuß Sichtlinie (oder bis zu 1300 mit ZWLR)
Abmessungen: 1,5 Zoll hoch, 1,4 Zoll breit, 0,7 Zoll tief
Betriebstemperatur: 32-104° F (0-40° C)
Installation und Verwendung: nur Innenbereich

VORSICHT

Dies ist ein elektrisches Gerät - bitte vorsichtig sein bei Installation und Betrieb des RGBW Dimmers. Fernsteuerung von Geräten kann zu unbeabsichtigter oder automatisierter Aktivierung von Strom führen. Verwende dieses Z Wave® Gerät nicht zur Steuerung von elektrischen Heizgeräten oder anderen Geräten, die bei unbeaufsichtigtem Betrieb Brand-, Verbrennungs- oder Stromschlaggefahr verursachen können. Um das Risiko von Überhitzung und möglichen Schäden an anderen Geräten zu reduzieren, installiere dieses Gerät nicht zur Steuerung einer Steckdose, eines motorbetriebenen Geräts, einer Leuchtstofflampe, eines Geräts über 24 V Gleichstrom oder einer über Transformator versorgten Leuchte. Nur mit 12-24 V LED-Streifen verwenden. VOR DER INSTALLATION: Dieses Gerät ist gemäß dem National Electrical Code und lokalen Vorschriften zu installieren. Es wird empfohlen, dass die Installation von einem zugelassenen Elektriker durchgeführt wird.

WARNUNG

Dieses Produkt sollte nach Abschluss aller Bau- oder Renovierungsarbeiten im Innenbereich installiert werden.
Vor der Installation sollte das Gerät an einem trockenen, staub- und schimmelgeschützten Ort gelagert werden.
Das Gerät nicht an einem Ort mit direkter Sonneneinstrahlung, hoher Temperatur oder hoher Luftfeuchtigkeit installieren.
Von Chemikalien, Wasser und Staub fernhalten.
Sicherstellen, dass das Gerät niemals in der Nähe einer Wärmequelle oder offenen Flamme ist, um Brandgefahr zu vermeiden.
Sicherstellen, dass das Gerät an eine Stromquelle angeschlossen ist, die die maximale Last nicht überschreitet.
Keine Teile des Geräts dürfen vom Benutzer ersetzt oder repariert werden.

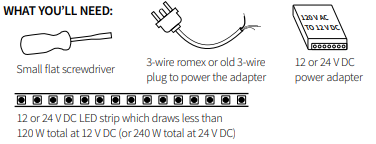

INSTALLATION

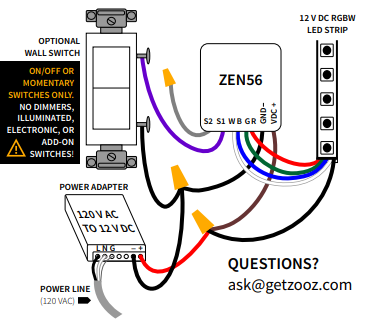

ZEN56 RGBW DIMMER GRUNDLEGENDER VERDRAHTUNGSPLAN

VERDRAHTUNG: LESEN!

1. LAST PRÜFEN: Nur Niedervolt-Beleuchtung (120 W gesamt bei 12 V Gleichstrom oder 240 W gesamt bei 24 V Gleichstrom), DIESEN RGBW DIMMER NICHT AN 120 V WECHSELSTROM BELEUCHTUNG ANSCHLIESSEN!
2. STROM AUSSCHALTEN: Schalte den Strom am Sicherungskasten aus, bevor du beginnst, wenn du mit einer Elektrobox arbeitest, oder ziehe das Netzteil aus der Steckdose, wenn du einen Steckadapter verwendest.
3. KABEL PRÜFEN: Wenn du ein netzteil ohne Stecker verwendest, musst du es an Phase, Neutralleiter und Erde anschließen, wie in der Anleitung beschrieben. Stelle sicher, dass du alle diese Leitungen in deinem Romex Kabel oder Steckerkabel identifiziert hast.
4. NETZTEIL ANSCHLIESSEN: Wenn du ein netzteil ohne Stecker verwendest, verbinde die 120 V Wechselstromquelle mit den entsprechenden Klemmen für Phase, Neutralleiter und Erde am Netzteil. Wenn du ein Steckernetzteil verwendest, überspringe diesen Schritt.
5. RGBW DIMMER ANSCHLIESSEN: Verwende die Anschlussdrähte des RGBW Dimmers, um das Netzteil zu verbinden. Verbinde den positiven Anschluss „VDC+“ (brauner Draht) des RGBW Dimmers mit dem „+“ Anschluss des Netzteils und den negativen Anschluss „GND -“ (schwarzer Draht) des ZEN56 mit dem „-“ Anschluss des Netzteils. Die LED-Anzeige sollte grün blinken, sobald das Gerät mit Strom versorgt ist.
6. RGBW LED-STREIFEN ANSCHLIESSEN: Verbinde die roten, grünen, blauen und weißen Kabel des LED-Streifens mit den R G B W Anschlussdrähten des Dimmers. Verwende eine Kabelklemme, um den Stromdraht (meist schwarz) des LED-Streifens mit dem braunen „VDC+“ Draht des RGBW Dimmers und dem positiven Anschluss des Netzteils zu verbinden.
7. WANDSCHALTER ANSCHLIESSEN (OPTIONAL): Verbinde einen der Anschlüsse oder Schrauben des Wandschalters mit dem violetten S1 Draht des RGBW Dimmers. Verwende eine Kabelklemme, um den anderen Anschluss oder die andere Schraube des Schalters mit dem „GND -“ Draht des RGBW Dimmers und dem negativen Anschluss des Netzteils zu verbinden. Den Wandschalter NICHT mit 120 V Wechselstrom versorgen! Der RGBW Dimmer kann nur mit normalen Ein/Aus Schaltern oder Taster-Schaltern (für Dimmen über den Schalter) verwendet werden.
8. ALLE VERBINDUNGEN PRÜFEN: Bitte stelle sicher, dass alle Kabel und Anschlüsse korrekt identifiziert wurden, bevor du die Stromversorgung wieder einschaltest und das Setup testest. Stelle sicher, dass ein 24 V Gleichstrom LED-Streifen von einem 24 V Gleichstrom Netzteil mit ausreichender Leistung für die Länge des LED-Streifens versorgt wird. Dies ist sehr wichtig!

Z WAVE STEUERUNG

Es gibt 2 Methoden, um den Dimmer zu deinem Hub hinzuzufügen:

SmartStart:

GERÄT NOCH NICHT EINSCHALTEN.
Verwende die Benutzeroberfläche oder App des Hubs, um den SmartStart Code auf dem Gerät zu scannen. Der SmartStart QR Code / Sicherheits-PIN befindet sich auf der Rückseite des Dimmers.
Nach Abschluss das Gerät einschalten, um die SmartStart-Inklusion zu starten, es wird automatisch hinzugefügt.
NICHT den Z Wave® Knopf drücken. (Außer bei SmartThings, hier müssen eventuell 3 Tastendrücke erfolgen). Siehe unten für QR Codes zu hub-spezifischen Anleitungen.

Manuelle Inklusion:

Starte die Inklusion (Pairing) in der App oder Hub-Oberfläche.
Stelle sicher, dass das Gerät mit Strom versorgt ist, und schließe die Inklusion am Dimmer ab: Z Wave® Knopf 3 Mal schnell drücken.
Die LED-Anzeige blinkt grün zur Kommunikation und leuchtet 2 Sekunden grün bei erfolgreicher Inklusion oder 2 Sekunden rot bei fehlgeschlagener Kopplung.

So fügst du den ZEN56 RGBW Dimmer zu Home Assistant hinzu

So fügst du den ZEN56 RGBW Dimmer zu HomeSeer hinzu

So fügst du den ZEN56 RGBW Dimmer zu Hubitat hinzu

So fügst du den ZEN56 RGBW Dimmer zu SmartThings hinzu

So fügst du den ZEN56 RGBW Dimmer zu Z-Box hinzu

FEHLERBEHEBUNG

Gerät lässt sich nicht zum System hinzufügen? Versuche dies:

EXKLUSION starten und den Z Wave® Knopf 3 Mal schnell drücken.
WERKSEINSTELLUNGEN des Geräts durchführen.
Bringe den Gateway-Controller (Hub) näher an das Gerät, es könnte außerhalb der Reichweite sein.
Weitere Fehlerbehebungs-Tipps unter www.support.getzooz.com

ZEN56 RGBW Dimmer kann nicht zu Home Assistant hinzugefügt werden

ZEN56 RGBW Dimmer kann nicht zu HomeSeer hinzugefügt werden

ZEN56 RGBW Dimmer kann nicht zu Hubitat hinzugefügt werden

ZEN56 RGBW Dimmer kann nicht zu SmartThings hinzugefügt werden

ZEN56 RGBW Dimmer kann nicht zu Z-Box hinzugefügt werden

WERKSEINSTELLUNGEN

Wenn dein primärer Controller fehlt oder nicht funktionsfähig ist, musst du das Gerät möglicherweise auf Werkseinstellungen zurücksetzen.

So setzt du den ZEN56 zurück:

Drücke einmal den Z Wave® Knopf und halte ihn direkt danach 15 Sekunden lang gedrückt.
Die LED-Anzeige blinkt während des Vorgangs rot und leuchtet anschließend 3 Sekunden dauerhaft rot zur Bestätigung des erfolgreichen Resets.

HINWEIS: Alle zuvor gespeicherten Aktivitäten und benutzerdefinierten Einstellungen werden aus dem Gerätespeicher gelöscht.

ERWEITERTE EINSTELLUNGEN

Hier ist die vollständige Liste der erweiterten Einstellungen für den ZEN56: ZEN56 RGBW Erweiterte Einstellungen

So greifst du auf die erweiterten Einstellungen des ZEN56 RGBW Dimmers in Home Assistant zu

So greifst du auf die erweiterten Einstellungen des ZEN56 RGBW Dimmers in HomeSeer zu

So greifst du auf die erweiterten Einstellungen des ZEN56 RGBW Dimmers in Hubitat zu

So greifst du auf die erweiterten Einstellungen des ZEN56 RGBW Dimmers in SmartThings zu

So greifst du auf die erweiterten Einstellungen des ZEN56 RGBW Dimmers in Z-Box zu

ASSOZIATION

Dieser RGBW Dimmer unterstützt Gruppe 1 mit bis zu 5 Geräten für Lifeline-Gruppenkommunikation und die Gruppen 2-4 mit bis zu 5 Geräten. Dieses Gerät sendet COLOR SWITCH und SWITCH MULTILEVEL REPORT an Gruppe 1, den BASIC SET Befehl an Gruppe 2, SWITCH MULTILEVEL SET an Gruppe 3 sowie SWITCH MULTILEVEL START LEVEL CHANGE / SWITCH MULTILEVEL STOP LEVEL CHANGE an Gruppe 4, wenn es manuell über den Wandschalter bedient wird. Du kannst eine direkte Assoziation einrichten, um den Dimmer ein anderes Z Wave® Gerät unabhängig vom Hub über die Gruppen 2-4 steuern zu lassen. Nicht jeder Hub stellt direkte Assoziations-Einstellungen in der Oberfläche bereit, daher besuche bitte www.support.getzooz.com, um zu prüfen, ob dein System dies unterstützt.

S2

Dieses Produkt kann in jedes Z Wave® Netzwerk mit anderen Z Wave® zertifizierten Geräten anderer Hersteller und/oder Anwendungen eingebunden und betrieben werden. Alle nicht batteriebetriebenen Knoten im Netzwerk fungieren unabhängig vom Hersteller als Repeater zur Erhöhung der Netzzuverlässigkeit. Dieses Produkt verfügt über das neueste Security 2 (S2) Framework zur Reduzierung von Sicherheitsrisiken durch Hacking im Smart-Home-Netzwerk. Dieses Gerät ist mit einem eindeutigen Authentifizierungscode für vertrauenswürdige drahtlose Kommunikation ausgestattet.

GARANTIE

Dieses Produkt ist durch eine 1-jährige eingeschränkte Garantie abgedeckt sowie eine erweiterte 5-jährige Garantie, wenn es innerhalb von 30 Tagen registriert wird. Um die vollständigen Garantiebedingungen zu lesen oder einen Garantieanspruch einzureichen, besuche bitte www.getzooz.com/warranty.

UNTER KEINEN UMSTÄNDEN HAFTEN ZOOZ ODER SEINE TOCHTERGESELLSCHAFTEN UND PARTNER FÜR INDIREKTE, ZUFÄLLIGE, STRAFENDE, BESONDERE ODER FOLGESCHÄDEN ODER SCHÄDEN DURCH ENTGANGENE GEWINNE, UMSÄTZE ODER NUTZUNG, DIE DEM KUNDEN ODER DRITTEN ENTSTEHEN, OB AUS VERTRAGLICHEN ANSPRÜCHEN ODER ANDEREN GRÜNDEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. DIE HAFTUNG VON ZOOZ UND DAS AUSSCHLIESSLICHE RECHTSMITTEL DES KUNDEN FÜR JEGLICHE ANSPRÜCHE IM ZUSAMMENHANG MIT DIESER VEREINBARUNG ODER DEM VERKAUF ODER DER NUTZUNG DER PRODUKTE, OB AUF FAHRLÄSSIGKEIT, VERSCHULDENSUNABHÄNGIGER HAFTUNG, VERLETZUNG DER GARANTIE, VERTRAGSVERLETZUNG ODER BILLIGKEITSGRUNDSÄTZEN BASIEREND, IST AUSDRÜCKLICH AUF ERSATZ ODER RÜCKERSTATTUNG DES KAUFPREISES BESCHRÄNKT. ALLE ANSPRÜCHE MÜSSEN INNERHALB VON DREISSIG (30) TAGEN NACH LIEFERUNG ODER DEM FESTGELEGTEN LIEFERTERMIN SCHRIFTLICH GELTEND GEMACHT WERDEN, SONST GELTEN SIE ALS VERZICHTET.

FCC HINWEIS DER HERSTELLER IST NICHT VERANTWORTLICH FÜR RADIO- ODER TV-STÖRUNGEN DURCH UNAUTORISIERTE MODIFIKATIONEN AN DIESEM GERÄT. SOLCHE MODIFIKATIONEN KÖNNEN DIE BETRIEBSBERECHTIGUNG DES BENUTZERS AUFHEBEN. BEI NICHTBENUTZUNG IN INNENRÄUMEN LAGERN. NUR FÜR TROCKENE UMGEBUNGEN GEEIGNET. NICHT IN WASSER EINTAUCHEN. NICHT IN BEREICHEN VERWENDEN, DIE DIREKT WASSER AUSGESETZT SIND. Dieses Gerät erfüllt die FCC-Grenzwerte für Strahlenbelastung in einer nicht kontrollierten Umgebung. Der Abstand zwischen Benutzer und Produkt darf nicht weniger als 20 cm betragen. Dieses Gerät entspricht Teil 15 der FCC-Regeln.

Der Betrieb unterliegt den folgenden Bedingungen:

Dieses Gerät darf keine schädlichen Störungen verursachen.
Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich solcher, die einen unerwünschten Betrieb verursachen können.

Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in Wohnanlagen bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann bei unsachgemäßer Installation und Verwendung gemäß Anleitung Störungen im Funkverkehr verursachen. Es kann jedoch nicht garantiert werden, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen beim Radio- oder Fernsehempfang verursacht, kann der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

Empfangsantenne neu ausrichten oder verlegen
Abstand zwischen Gerät und Empfänger vergrößern
Gerät an eine andere Steckdose oder einen anderen Stromkreis anschließen als den Empfänger
Händler oder erfahrenen Radio/TV-Techniker um Hilfe bitten
