Manuel du produit Gradateur RGBW ZEN56

N’oubliez pas d’enregistrer votre produit pour bénéficier d’une garantie étendue et d’autres avantages :

Cliquez ici pour enregistrer votre appareil ici.

CARACTÉRISTIQUES

Contrôle manuel ou Z Wave® marche arrêt, luminosité et couleur RGBW
Parfait pour programmer votre bande LED RGBW existante
Variation fluide avec mises à jour instantanées de l’état
Installation derrière votre interrupteur mural existant (marche arrêt ou momentané)
Puce Z Wave® série 800 pour une meilleure portée et un contrôle plus rapide
Z Wave® Long Range pour une communication sans maillage ultra fiable
Configuration avancée incluant une vitesse de rampe réglable
Répéteur de signal Z Wave® intégré pour une communication renforcée Ÿ SmartStart et sécurité S2 pour un réseau plus sûr

SPÉCIFICATIONS

Numéro de modèle : ZEN56 800LR
Alimentation : 12-24 V courant continu
Charge maximale : 10 A au total (6 A par canal)
Portée : jusqu’à 300 pieds en ligne de vue (ou jusqu’à 1300 avec ZWLR)
Dimensions : 1,5 pouce de hauteur, 1,4 pouce de largeur, 0,7 pouce de profondeur
Température de fonctionnement : 0-40 °C
Installation et utilisation : intérieur uniquement

ATTENTION

Ceci est un dispositif électrique - veuillez faire preuve de prudence lors de l’installation et de l’utilisation du gradateur RGBW. Le contrôle à distance des appareils peut entraîner une activation involontaire ou automatique de l’alimentation. N’utilisez pas ce dispositif Z Wave® pour contrôler des chauffages électriques ou d’autres appareils présentant un risque d’incendie, de brûlures ou de choc électrique lorsqu’ils sont laissés sans surveillance. Pour réduire le risque de surchauffe et de dommages potentiels à d’autres équipements, n’installez pas cette unité pour contrôler une prise, un appareil motorisé, un luminaire fluorescent, tout dispositif alimenté au-delà de 24 V courant continu, ou un appareil alimenté par transformateur. Utiliser uniquement avec des bandes LED 12-24 V. AVANT L’INSTALLATION : ce dispositif doit être installé conformément au Code national de l’électricité et aux réglementations locales. Il est recommandé qu’un électricien qualifié effectue cette installation.

AVERTISSEMENT

Ce produit doit être installé en intérieur après la fin de toute rénovation.
Avant l’installation, le dispositif doit être stocké dans un endroit sec, à l’abri de la poussière et des moisissures.
Ne pas installer le dispositif dans un endroit exposé directement au soleil, à une température élevée ou à l’humidité.
Tenir à l’écart des produits chimiques, de l’eau et de la poussière.
S’assurer que le dispositif n’est jamais proche d’une source de chaleur ou d’une flamme nue afin de prévenir les incendies.
S’assurer que le dispositif est connecté à une source d’alimentation électrique ne dépassant pas la charge maximale.
Aucune pièce du dispositif ne peut être remplacée ou réparée par l’utilisateur.

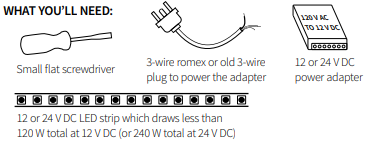

INSTALLATION

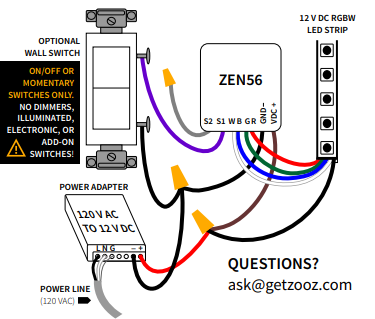

SCHÉMA DE CÂBLAGE DE BASE DU GRADATEUR RGBW ZEN56

CÂBLAGE : LISEZ CECI !

1. VÉRIFIER LA CHARGE : uniquement éclairage basse tension (120 W au total à 12 V courant continu ou 240 W au total à 24 V courant continu), NE CONNECTEZ PAS CE GRADATEUR RGBW À DES LUMINAIRES 120 V COURANT ALTERNATIF !
2. COUPER L’ALIMENTATION : coupez le courant au disjoncteur avant de commencer si vous travaillez dans un boîtier électrique ou débranchez l’alimentation de la prise si vous utilisez un adaptateur secteur avec prise.
3. VÉRIFIER LES FILS : si vous utilisez un adaptateur sans prise, vous devez le connecter à la phase, au neutre et à la terre comme indiqué dans les instructions du dispositif. Assurez-vous d’avoir identifié tous ces fils sur votre câble romex ou câble avec prise.
4. CONNECTER L’ADAPTATEUR D’ALIMENTATION : si vous utilisez un adaptateur sans prise, effectuez les connexions de la source 120 V courant alternatif vers les bornes appropriées phase, neutre et terre de l’adaptateur. Si vous utilisez une alimentation avec prise, ignorez cette étape.
5. CONNECTER LE GRADATEUR RGBW : utilisez les fils pigtail du gradateur RGBW pour connecter l’adaptateur. Connectez la borne positive “VDC+” (fil marron) du gradateur RGBW avec le “+” de l’alimentation, et la borne négative “GND -” (fil noir) du ZEN56 avec le “-” de l’alimentation. Le voyant LED doit commencer à clignoter en vert une fois le dispositif alimenté.
6. CONNECTER LA BANDE LED RGBW : connectez les fils rouge, vert, bleu et blanc de la bande LED aux pigtails R G B W du gradateur. Utilisez un connecteur pour relier le fil d’alimentation (généralement noir) de la bande LED au pigtail marron “VDC +” du gradateur RGBW et à la borne positive de l’alimentation.
7. CONNECTER L’INTERRUPTEUR MURAL (OPTIONNEL) : connectez une des bornes / vis de l’interrupteur mural au pigtail S1 violet du gradateur RGBW. Utilisez un connecteur pour relier l’autre borne / vis de l’interrupteur aux connexions du pigtail “GND -” du gradateur RGBW et à la borne négative de l’alimentation. NE PAS alimenter l’interrupteur mural en 120 V courant alternatif ! Le gradateur RGBW peut être connecté uniquement à des interrupteurs marche arrêt ou des boutons poussoirs momentanés (pour activer la variation depuis l’interrupteur).
8. VÉRIFIER TOUTES LES CONNEXIONS : veuillez vérifier que vous avez correctement identifié tous les fils et bornes avant de rétablir l’alimentation et de tester l’installation. Assurez-vous qu’une bande LED 24 V courant continu est alimentée par une alimentation 24 V courant continu avec une puissance suffisante pour la longueur de la bande LED. C’est très important !

COMMANDE Z WAVE

Il existe 2 méthodes pour ajouter le gradateur à votre hub :

SmartStart :

NE PAS ALLUMER LE DISPOSITIF POUR L’INSTANT.
Utilisez l’interface ou l’application du hub pour scanner le code SmartStart sur le dispositif. Le code QR SmartStart / PIN de sécurité se trouve à l’arrière du gradateur.
Une fois terminé, alimentez le dispositif pour l’inclusion SmartStart, il sera ajouté automatiquement.
Ne PAS appuyer sur le bouton Z Wave®. (Sauf pour SmartThings, vous devrez peut-être appuyer 3 fois sur le bouton Z Wave®). Voir ci-dessous pour les codes QR vers les instructions spécifiques au hub.

Inclusion manuelle :

Lancez l’inclusion (appairage) dans l’application ou l’interface du hub.
Assurez-vous que le dispositif est alimenté et finalisez l’inclusion sur le gradateur : appuyez 3 fois rapidement sur le bouton Z Wave®.
Le voyant LED clignotera en vert pour signaler la communication et restera vert 2 secondes si l’inclusion réussit ou deviendra rouge 2 secondes si l’appairage échoue.

Comment ajouter le gradateur RGBW ZEN56 à Home Assistant

Comment ajouter le gradateur RGBW ZEN56 à HomeSeer

Comment ajouter le gradateur RGBW ZEN56 à Hubitat

Comment ajouter le gradateur RGBW ZEN56 à SmartThings

Comment ajouter le gradateur RGBW ZEN56 à Z-Box

DÉPANNAGE

Le dispositif ne s’ajoute pas à votre système ? Essayez ceci :

Lancez l’EXCLUSION et cliquez 3 fois rapidement sur le bouton Z Wave®.
RÉINITIALISEZ le dispositif aux paramètres d’usine.
Rapprochez le contrôleur passerelle (hub) du dispositif, il peut être hors de portée.
Obtenez des conseils de dépannage sur www.support.getzooz.com

Impossible d’ajouter mon gradateur RGBW ZEN56 à Home Assistant

Impossible d’ajouter mon gradateur RGBW ZEN56 à HomeSeer

Impossible d’ajouter mon gradateur RGBW ZEN56 à Hubitat

Impossible d’ajouter mon gradateur RGBW ZEN56 à SmartThings

Impossible d’ajouter mon gradateur RGBW ZEN56 à Z-Box

RÉINITIALISATION D’USINE

Si votre contrôleur principal est manquant ou hors service, vous devrez peut-être réinitialiser le dispositif aux paramètres d’usine.

Pour réinitialiser le ZEN56 :

Cliquez une fois sur le bouton Z Wave®, puis immédiatement après, maintenez-le enfoncé pendant 15 secondes.
Le voyant LED clignotera en rouge pendant le processus et restera rouge fixe pendant 3 secondes pour confirmer la réinitialisation réussie.

REMARQUE : toutes les activités enregistrées et les paramètres personnalisés seront supprimés de la mémoire du dispositif.

PARAMÈTRES AVANCÉS

Voici la liste complète des paramètres avancés disponibles pour le ZEN56 : Paramètres avancés RGBW ZEN56

Comment accéder aux paramètres avancés du gradateur RGBW ZEN56 sur Home Assistant

Comment accéder aux paramètres avancés du gradateur RGBW ZEN56 sur HomeSeer

Comment accéder aux paramètres avancés du gradateur RGBW ZEN56 sur Hubitat

Comment accéder aux paramètres avancés du gradateur RGBW ZEN56 sur SmartThings

Comment accéder aux paramètres avancés du gradateur RGBW ZEN56 sur Z-Box

ASSOCIATION

Ce gradateur RGBW prend en charge le groupe 1 avec jusqu’à 5 dispositifs pour la communication du groupe Lifeline et les groupes 2 à 4 avec jusqu’à 5 dispositifs. Ce dispositif enverra COLOR SWITCH et SWITCH MULTILEVEL REPORT au groupe 1, la commande BASIC SET au groupe 2, SWITCH MULTILEVEL SET au groupe 3, et SWITCH MULTILEVEL START LEVEL CHANGE / SWITCH MULTILEVEL STOP LEVEL CHANGE au groupe 4 lorsqu’il est utilisé manuellement depuis l’interrupteur mural. Vous pouvez configurer une association directe pour permettre au gradateur de contrôler un autre dispositif Z Wave® indépendamment du hub en utilisant les groupes 2 à 4. Tous les hubs n’exposent pas les paramètres d’association directe dans l’interface, veuillez donc consulter www.support.getzooz.com pour vérifier si votre système le permet.

S2

Ce produit peut être inclus et utilisé dans tout réseau Z Wave® avec d’autres dispositifs certifiés Z Wave® d’autres fabricants et/ou d’autres applications. Tous les nœuds non alimentés par batterie dans le réseau agissent comme répéteurs, quel que soit le fabricant, afin d’améliorer la fiabilité du réseau. Ce produit dispose du cadre de sécurité de deuxième génération S2 afin de réduire les risques de piratage des réseaux domotiques. Ce dispositif est équipé d’un code d’authentification unique pour une communication sans fil sécurisée.

GARANTIE

Ce produit est couvert par une garantie limitée de 1 an et une garantie étendue de 5 ans s’il est enregistré dans les 30 jours. Pour lire la politique complète de garantie ou déposer une demande de garantie, veuillez consulter www.getzooz.com/warranty.

EN AUCUN CAS ZOOZ OU SES FILIALES ET SOCIÉTÉS AFFILIÉES NE SERONT RESPONSABLES DE DOMMAGES INDIRECTS, ACCESSOIRES, PUNITIFS, SPÉCIAUX OU CONSÉCUTIFS, NI DE PERTES DE PROFITS, DE REVENUS OU D’UTILISATION SUBIES PAR LE CLIENT OU UN TIERS, QUE CE SOIT DANS LE CADRE D’UNE ACTION CONTRACTUELLE OU AUTRE, MÊME SI INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. LA RESPONSABILITÉ DE ZOOZ ET LE RECOURS EXCLUSIF DU CLIENT POUR TOUTE CAUSE D’ACTION LIÉE À CET ACCORD OU À LA VENTE OU À L’UTILISATION DES PRODUITS, QU’ELLE SOIT BASÉE SUR LA NÉGLIGENCE, LA RESPONSABILITÉ STRICTE, LA VIOLATION DE GARANTIE, LA VIOLATION DE CONTRAT OU DES PRINCIPES D’ÉQUITÉ, EST EXPRESSÉMENT LIMITÉE, AU CHOIX DE ZOOZ, AU REMPLACEMENT OU AU REMBOURSEMENT DU PRIX D’ACHAT POUR LA PARTIE DES PRODUITS CONCERNÉE. TOUTE RÉCLAMATION DE QUELQUE NATURE QUE CE SOIT LIÉE À CET ACCORD OU À LA VENTE OU À L’UTILISATION DES PRODUITS SERA CONSIDÉRÉE COMME RENONCÉE SI ELLE N’EST PAS FAITE PAR ÉCRIT DANS LES TRENTE (30) JOURS SUIVANT LA LIVRAISON DE ZOOZ OU LA DATE PRÉVUE DE LIVRAISON EN CAS DE NON-LIVRAISON.

NOTE FCC LE FABRICANT N’EST PAS RESPONSABLE DES INTERFÉRENCES RADIO OU TV CAUSÉES PAR DES MODIFICATIONS NON AUTORISÉES DE CET ÉQUIPEMENT. DE TELLES MODIFICATIONS PEUVENT ANNULER L’AUTORISATION DE L’UTILISATEUR À UTILISER L’ÉQUIPEMENT. STOCKER À L’INTÉRIEUR LORSQU’IL N’EST PAS UTILISÉ. CONVIENT UNIQUEMENT AUX ENVIRONNEMENTS SECS. NE PAS IMMERGER DANS L’EAU. NE PAS UTILISER DANS DES ENDROITS DIRECTEMENT EXPOSÉS À L’EAU. Cet équipement est conforme aux limites d’exposition aux rayonnements FCC pour un environnement non contrôlé. La distance entre l’utilisateur et le produit ne doit pas être inférieure à 20 cm. Ce dispositif est conforme à la partie 15 des règles FCC.

Le fonctionnement est soumis aux conditions suivantes :

Ce dispositif ne doit pas causer d’interférences nuisibles.
Ce dispositif doit accepter toute interférence reçue, y compris celles pouvant entraîner un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d’un appareil numérique de classe B, conformément à la partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n’est pas garanti que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, l’utilisateur peut tenter de corriger ces interférences en prenant une ou plusieurs des mesures suivantes :

Réorienter ou repositionner l’antenne de réception
Augmenter la distance entre l’équipement et le récepteur
Connecter l’équipement à une prise ou un circuit différent de celui du récepteur
Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l’aide supplémentaire

Toutes les marques affichées sont des marques de leurs détenteurs respectifs.
