KENMERKEN
-
Snelle en betrouwbare bewegingsmeldingen naar Z-Wave® hub
-
Nauwkeurige temperatuurmeting
-
Lux-sensor voor slimme lichtautomatiseringen
-
800-serie Z-Wave® chip + SmartStart-technologie
-
Z-Wave® Long Range voor communicatie zonder mesh
-
Werkt op batterij of 12-24 V voeding met afgedichte aansluitingen
-
Geschikt voor gebruik binnen of buiten
SPECIFICATIES
-
Modelnummer: ZSE70 800LR
-
Z-Wave® regio: CA/US/MX
-
Voeding: 2 x CR123A (3 V) batterijen / 12-24 V AC/DC
-

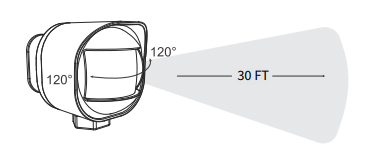

Bewegingsdetectie: tot 30 voet
-
Temperatuurbereik: -10°C tot 50°C / 14°F tot 122°F ±2°C / 1°F nauwkeurigheid
-
Lichtsensorbereik: 0 LUX tot 30000 LUX met ±20% nauwkeurigheid
-
Afmetingen: 2.34” x 2.4” x 2.75”
-
Bereik: Tot 130 zichtlijn tot 1300 met LR)
-
Installatie en gebruik: Binnen of buiten (Ip66)
INSTALLATIE
1. KIES VOEDINGSBRON: U kunt 2 CR123A lithiumbatterijen gebruiken om de sensor van stroom te voorzien. Deze gaan ongeveer een jaar mee afhankelijk van gebruik, rapportage-instellingen en algemene kwaliteit van de batterijen. OF u kunt de optionele 12-24 V voeding gebruiken (draden invoeren via de afgedichte aansluitingen) en u geen zorgen maken over batterijen. Als u voedt via 12-24 V en de batterij als back-up houdt, houd er rekening mee dat als u de sensor toevoegt met de 12 V draden aangesloten, de Z-Wave® radio continu ingeschakeld blijft, wat de batterijen binnen 48 uur zal leegmaken zodra de 12 V voedingsbron wordt losgekoppeld.
2. INSTALLEER BATTERIJEN / USB-VOEDING: Draai de achterkap tegen de klok in om deze te openen en toegang te krijgen tot de batterijen. Trek aan het batterijtabje om de sensor in te schakelen. De LED-indicator begint te knipperen. Bij gebruik van 12-24 V, vervang de onderkap door de afdichting voor de aansluitingen. Schroef de kap los en sluit de 12-24 V draden aan op de aansluitingen (let op polariteit). Installeer de kap: monteer voorzichtig de 3 onderdelen in de doos, beginnend met het frame, voeg vervolgens de afdichting toe en schroef de kap vast. Bekijk hier een video over het installeren van de 12-24 V voeding.
3. TEST DE SENSOR: Zodra het apparaat van stroom is voorzien, begint de LED-indicator te knipperen als de sensor nog niet aan uw Z-Wave® netwerk is toegevoegd. Als deze al deel uitmaakt van uw netwerk, zal deze 2 seconden oplichten en één keer knipperen. Knippert of brandt de LED-indicator helemaal niet?
-
Zorg ervoor dat de batterijen correct zijn geplaatst volgens de positieve / negatieve poolmarkeringen.
-
Probeer nieuwe lithium niet-oplaadbare batterijen.
-
Controleer of uw 12-24 V aansluitingen stevig zijn en de voeding werkt.
-
Klik 3 keer zo snel mogelijk op de Z-Wave® knop om de inclusie/exclusiemodus te forceren als u het eerste knipperen hebt gemist.
Z-WAVE BESTURING
Er zijn twee methoden om de ZSE70 aan uw hub toe te voegen; SmartStart of handmatige inclusie. Als u Z-Wave Long Range wilt gebruiken, moet dit via SmartStart gebeuren.
SmartStart inclusie
1. Voeg de sensor toe aan uw hub via SmartStart:
-
DE VOEDING MOET EERST VAN HET APPARAAT WORDEN LOSGEKOPPELD.
-
Start vervolgens SmartStart inclusie (koppelen) in de app (of webinterface). Het apparaat blijft tijdens dit proces zonder stroom totdat dit wordt aangegeven.
-
Als u een S2 hub gebruikt, wordt u gevraagd de DSK-sleutel in te voeren of de QR-code te scannen die op de sticker aan de zijkant van de kap is gedrukt om de SmartStart inclusie te voltooien.
2. Schakel de sensor in:
-
Plaats de batterijen of de 12 V draden.
-
De LED-indicator begint te knipperen en de sensor zal automatisch lid worden van het netwerk zodra u de code scant
Handmatige inclusie
1. Schakel de sensor in:
Schakel eerst de sensor in door de batterijen of de 12 V draden te plaatsen.
2. Voeg de sensor toe aan uw hub:
-
Zet uw Z-Wave® hub in inclusiemodus
-
Klik 3 keer zo snel mogelijk op de Z-Wave® knop.
-
De LED-indicator begint te knipperen om de inclusiemodus te bevestigen en gaat uit zodra de inclusie is voltooid.
-
De sensor wordt automatisch gekoppeld als repeater wanneer deze is aangesloten op 12-24 V voeding, er is geen speciale knopcombinatie vereist.
Hieronder staan de SmartStart en handmatige inclusieprocessen voor de meest voorkomende Z-Wave hubs:
Hoe de ZSE70 Buitensensor Bewegingssensor toe te voegen aan Home Assistant
Hoe de ZSE70 Buitensensor Bewegingssensor toe te voegen aan HomeSeer
Hoe de ZSE70 Buitensensor Bewegingssensor toe te voegen aan Hubitat
Hoe de ZSE70 Buitensensor Bewegingssensor toe te voegen aan SmartThings
Hoe de ZSE70 Buitensensor Bewegingssensor toe te voegen aan Z-Box
Hoe de ZSE70 Buitensensor Bewegingssensor toe te voegen aan uw Z-Wave hub
EXCLUSIE (VERWIJDEREN / ONTKOPPELEN VAN APPARAAT)
-
Breng de sensor binnen direct bereik van uw Z-Wave® gateway (hub).
-
Zet de Z-Wave® hub in exclusiemodus.
-
Klik 3 keer snel op de Z-Wave® knop.
-
Uw hub zal de exclusie bevestigen en de sensor verdwijnt uit de apparatenlijst van uw controller.
Hieronder staan de exclusiestappen voor de meest voorkomende Z-Wave hubs:
Kan mijn ZSE70 Buitensensor Bewegingssensor niet toevoegen aan Home Assistant
Kan mijn ZSE70 Buitensensor Bewegingssensor niet toevoegen aan HomeSeer
Kan mijn ZSE70 Buitensensor Bewegingssensor niet toevoegen aan Hubitat
Kan mijn ZSE70 Buitensensor Bewegingssensor niet toevoegen aan SmartThings
Kan mijn ZSE70 Buitensensor Bewegingssensor niet toevoegen aan Z-Box
Kan mijn ZSE70 Buitensensor Bewegingssensor niet toevoegen aan mijn Z-Wave hub
PROBLEEMOPLOSSING
Wordt de sensor niet toegevoegd aan uw systeem? Probeer dit:
-
Start EXCLUSIE in uw hub en klik 3 keer zo snel mogelijk op de Z-Wave® knop. 2. Voer een fabrieksreset uit op de sensor.
-
Breng de sensor dichter bij uw hub, mogelijk is deze buiten bereik.
-
Controleer opnieuw of het apparaat van stroom is voorzien.
-
Krijg probleemoplossingstips specifiek voor uw hub op www.support.getzooz.com
FABRIEKSRESET
Wanneer de primaire controller van uw netwerk ontbreekt of niet werkt, moet u het apparaat mogelijk handmatig resetten naar fabrieksinstellingen. Om het proces te voltooien, zorg ervoor dat de sensor van stroom is voorzien en houd vervolgens de Z-Wave® knop minstens 10 seconden ingedrukt. De LED-indicator begint blauw te knipperen en brandt vervolgens enkele seconden constant blauw om een succesvolle reset aan te geven.
OPMERKING: Alle eerder geregistreerde activiteit en aangepaste instellingen worden uit het geheugen van het apparaat gewist.
WAKE-UP MODUS
Het wake-up interval van de sensor is standaard ingesteld op 4 uur om de batterijduur te sparen. Gebruik de Wake Up Command Class om het interval aan te passen (in seconden, werkend in intervallen van 3600s, met 3600 als minimum en 86400 als maximumwaarde). Klik eenmaal op de Z-Wave® knop om de sensor handmatig te activeren. Tijdens het ontwaken schakelt de sensor de Z-Wave® radio 10 seconden in om communicatie van de hub te ontvangen. Een lang wake-up interval heeft geen invloed op hoe vaak de sensor beweging of andere waarden aan uw hub rapporteert.
GEAVANCEERDE INSTELLINGEN
Hier zijn alle beschikbare geavanceerde instellingen: ZSE70 Buitensensor Bewegingssensor Geavanceerde Instellingen.
Vergeet niet om eenmaal op de Z-Wave knop te klikken om de sensor te activeren nadat u deze hebt bijgewerkt, zodat deze de wijzigingen kan ontvangen. Anders worden de wijzigingen toegepast tijdens de volgende geplande wake-up periode.
ASSOCIATIE
Dit apparaat ondersteunt Groep 1 met 5 nodes voor Lifeline-communicatie en Groep 2 met maximaal 5 apparaten voor basis aan/uit bediening. Dit apparaat stuurt een notificatie en Sensor Multilevel rapport naar Groep 1 en een Basic Set opdracht naar Groep 2 wanneer het beweging detecteert.

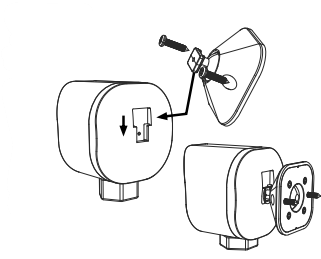

MONTAGE
Gebruik de 2 schroeven die in de doos zijn inbegrepen om de montagebeugel te bevestigen op een vlak oppervlak naar keuze op minstens 7 voet boven de grond voor het beste resultaat.
ENKELE TIPS:
-
De sensor detecteert beweging het beste aan de zijkanten van de lens in plaats van activiteit direct ervoor.
-
Gebruik een standaard kruiskopschroevendraaier om de montageschroeven te bevestigen.
-
De sensor kan veilig binnen of buiten worden gemonteerd, vermijd extreme temperaturen en dompel niet onder in water.
-
Plaats deze niet omhoog gericht in direct zonlicht of boven een warmtebron zoals een radiator of boiler.
1. MARKERING SCHROEFGATEN: Gebruik de beugel om 2 montagegaten te markeren op een droog en schoon oppervlak 7 voet boven de grond. Sla deze stap over als u tape gebruikt.
2. INSTALLEER DE BEUGEL: Boor gaten en gebruik de meegeleverde schroeven om de achterkap aan de muur te bevestigen.
3. MONTEER SENSOR: Bevestig de sensor aan de achterkap door deze vast te klikken. Positioneer de sensor zodat deze het gewenste detectiegebied bestrijkt.
WAARSCHUWING
-
Dit product moet binnen of buiten worden geïnstalleerd in een beschutte ruimte na voltooiing van eventuele bouwrenovaties.
-
Voor installatie moet het apparaat worden opgeslagen op een droge, stof- en schimmelvrije plaats.
-
Installeer het apparaat niet op een plaats met direct zonlicht, hoge temperatuur of vochtigheid.
-
Houd uit de buurt van chemicaliën, water en stof.
-
Zorg ervoor dat het apparaat nooit dicht bij een warmtebron of open vlam is om brand te voorkomen.
-
Geen enkel onderdeel van het apparaat mag door de gebruiker worden vervangen of gerepareerd, behalve de batterijen.
COMMANDOKLASSEN
Dit apparaat vereist dat de volgende commandoklassen worden ondersteund en herkend door uw Z-Wave® controller:
COMMAND_CLASS_ZWAVEPLUS_INFO_V2
COMMAND_CLASS_TRANSPORT_SERVICE_V2
COMMAND_CLASS_SECURITY_0_V1
COMMAND_CLASS_SECURITY_2_V1
COMMAND_CLASS_SUPERVISION_V1
COMMAND_CLASS_APPLICATION_STATUS_V1
COMMAND_CLASS_NOTIFICATION_V8
COMMAND_CLASS_BATTERY_V1
COMMAND_CLASS_WAKE_UP_V2
COMMAND_CLASS_CONFIGURATION_V4
COMMAND_CLASS_ASSOCIATION_V2
COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3
COMMAND_CLASS_VERSION_V3
COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2
COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1
COMMAND_CLASS_POWERLEVEL_V1
COMMAND_CLASS_FIRMWARE_UPDATE_MD_V5
COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V3
COMMAND_CLASS_INDICATOR_V3
COMMAND_CLASS_MULTILEVEL_SENSOR_V11
S2
Dit product kan worden opgenomen en gebruikt in elk Z-Wave® netwerk met andere Z-Wave® gecertificeerde apparaten van andere fabrikanten en/of andere toepassingen. Alle niet-batterijgevoede nodes binnen het netwerk zullen fungeren als repeaters ongeacht de fabrikant om de betrouwbaarheid van het netwerk te verhogen. Dit product beschikt over het nieuwste Security 2 (S2) framework om risico’s op hacking van smart home netwerken te verminderen. Dit apparaat is uitgerust met een unieke authenticatiecode voor betrouwbare draadloze communicatie.
GARANTIE
Dit product valt onder een garantie van 12 maanden en onder een beperkte garantie van 5 jaar na registratie. Om het volledige garantiebeleid te lezen of een garantieclaim in te dienen, ga naar www.getzooz.com/warranty.
IN GEEN GEVAL ZAL ZOOZ OF HAAR DOCHTERONDERNEMINGEN EN GELIEERDE BEDRIJVEN AANSPRAKELIJK ZIJN VOOR ENIGE INDIRECTE, INCIDENTELE, PUNITIEVE, SPECIALE OF GEVOLGSCHADE, OF SCHADE DOOR VERLIES VAN WINST, OMZET OF GEBRUIK GELEDEN DOOR KLANT OF DERDEN, HETZIJ OP BASIS VAN EEN CONTRACTUELE VORDERING OF ANDERSZINS, ZELFS ALS ZIJ OP DE HOOGTE ZIJN GESTELD VAN DE MOGELIJKHEID VAN DERGELIJKE SCHADE. DE AANSPRAKELIJKHEID VAN ZOOZ EN HET EXCLUSIEVE RECHTSMIDDEL VAN DE KLANT VOOR ELKE VORDERING VOORTVLOEIEND UIT OF IN VERBAND MET DEZE OVEREENKOMST OF DE VERKOOP OF HET GEBRUIK VAN DE PRODUCTEN, HETZIJ GEBASEERD OP NALATIGHEID, STRIKTE AANSPRAKELIJKHEID, GARANTIESCHENDING, CONTRACTBREUK OF BILLJKHEIDSBEGINSELEN, IS UITDRUKKELIJK BEPERKT TOT, NAAR KEUZE VAN ZOOZ, VERVANGING VAN, OF TERUGBETALING VAN DE AANKOOPPRIJS VOOR HET GEDEELTE VAN DE PRODUCTEN WAAROP DE SCHADECLAIM BETREKKING HEEFT. ALLE VORDERINGEN VAN WELKE AARD DAN OOK DIE VOORTVLOEIEN UIT OF IN VERBAND MET DEZE OVEREENKOMST OF DE VERKOOP OF HET GEBRUIK VAN PRODUCTEN WORDEN GEACHT TE ZIJN AFGEZIEN TENZIJ ZE SCHRIFTELIJK WORDEN INGESTELD BINNEN DERTIG (30) DAGEN NA LEVERING DOOR ZOOZ, OF DE DATUM VASTGESTELD VOOR LEVERING IN GEVAL VAN NIET-LEVERING.
FCC OPMERKING DE FABRIKANT IS NIET VERANTWOORDELIJK VOOR ENIGE RADIO- OF TV-STORING VEROORZAAKT DOOR ONGEOORLOOFDE WIJZIGINGEN AAN DIT APPARAAT. DERGELIJKE WIJZIGINGEN KUNNEN DE BEVOEGDHEID VAN DE GEBRUIKER OM HET APPARAAT TE BEDIENEN ONGELDIG MAKEN. BINNEN OPSLAAN WANNEER NIET IN GEBRUIK. ALLEEN GESCHIKT VOOR DROGE LOCATIES. NIET ONDERDOMPELEN IN WATER. NIET GESCHIKT VOOR GEBRUIK WAAR HET DIRECT AAN WATER WORDT BLOOTGESTELD. Dit apparaat voldoet aan deel 15 van de FCC-regels. Het gebruik is onderworpen aan de volgende voorwaarden:
-
Dit apparaat mag geen schadelijke interferentie veroorzaken
-
Dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.
Deze apparatuur is getest en voldoet aan de limieten voor een Klasse B digitaal apparaat, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt volgens de instructies, schadelijke interferentie veroorzaken bij radiocommunicatie. Er is echter geen garantie dat interferentie niet zal optreden in een specifieke installatie. Als deze apparatuur schadelijke interferentie veroorzaakt bij radio- of televisieontvangst, kan de gebruiker proberen de interferentie te verhelpen door een of meer van de volgende maatregelen:
-
Richt de ontvangstantenne opnieuw of verplaats deze
-
Vergroot de afstand tussen apparatuur en ontvanger
-
Sluit de apparatuur aan op een ander stopcontact of circuit dan dat van de ontvanger
-
Raadpleeg de dealer of een ervaren radio/TV-technicus voor extra hulp
Alle weergegeven merknamen zijn handelsmerken van hun respectieve eigenaars. © Zooz 2025
