ZSE70 Outdoor Motion Sensor Produktmanual

Vergessen Sie nicht, Ihr Produkt zu registrieren, um eine erweiterte Garantie und weitere Vorteile zu erhalten:

Klicken Sie hier, um Ihr Gerät hier zu registrieren.

FUNKTIONEN

Schnelle und zuverlässige Bewegungsbenachrichtigungen an den Z-Wave® Hub
Genaue Temperaturüberwachung
Lux-Sensor für intelligente Lichtautomationen
Z-Wave® Chip der 800er-Serie + SmartStart-Technologie
Z-Wave® Long Range für Kommunikation ohne Mesh-Netzwerk
Batteriebetrieb oder 12-24 V Stromversorgung mit versiegelten Anschlüssen
Geeignet für den Innen- oder Außenbereich

SPEZIFIKATIONEN

Modellnummer: ZSE70 800LR
Z-Wave® Region: CA/US/MX
Stromversorgung: 2 x CR123A (3 V) Batterien / 12-24 V AC/DC

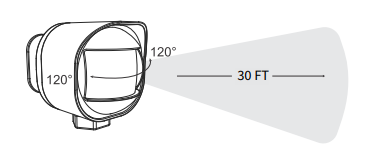

Bewegungserkennung: bis zu 30 Fuß
Temperaturbereich: -10°C bis 50°C / 14°F bis 122°F ±2°C / 1°F Genauigkeit
Lichtsensorbereich: 0 LUX bis 30000 LUX mit ±20 % Genauigkeit
Abmessungen: 2.34” x 2.4” x 2.75”
Reichweite: bis zu 130 Sichtlinie bis zu 1300 mit LR)
Installation und Verwendung: Innen oder außen (Ip66)

INSTALLATION

1. STROMQUELLE WÄHLEN: Sie können 2 CR123A Lithiumbatterien verwenden, um den Sensor zu betreiben. Sie halten etwa ein Jahr, abhängig von Nutzung, Berichtseinstellungen und allgemeiner Qualität der Batterien. ODER Sie können die optionale 12-24 V Stromversorgung verwenden (Kabel über die versiegelten Anschlüsse einführen) und sich überhaupt keine Sorgen um Batterien machen. Wenn Sie mit 12-24 V betreiben und die Batterie als Backup behalten, beachten Sie bitte, dass wenn Sie den Sensor mit angeschlossenen 12 V Kabeln einbinden, die Z-Wave® Funkverbindung dauerhaft aktiv bleibt, was die Batterien innerhalb von 48 Stunden entlädt, sobald die 12 V Stromquelle getrennt wird.

2. BATTERIEN INSTALLIEREN / USB-STROMVERSORGUNG: Drehen Sie die Rückabdeckung gegen den Uhrzeigersinn, um sie zu öffnen und Zugang zu den Batterien zu erhalten. Ziehen Sie an der Batterielasche, um den Sensor zu aktivieren. Die LED-Anzeige beginnt zu blinken. Wenn Sie 12-24 V verwenden, ersetzen Sie die untere Kappe durch die Anschlussdichtung. Schrauben Sie die Kappe ab und verbinden Sie die 12-24 V Kabel mit den Anschlüssen (Polarität beachten). Installieren Sie die Abdeckung: Montieren Sie vorsichtig die 3 im Lieferumfang enthaltenen Teile, beginnend mit dem Rahmen, dann die Dichtung hinzufügen und die Abdeckung anschrauben. Sehen Sie sich hier ein Video an, wie die 12-24 V Stromversorgung installiert wird.

3. SENSOR TESTEN: Sobald das Gerät mit Strom versorgt ist, beginnt die LED-Anzeige zu blinken, wenn der Sensor noch nicht in Ihr Z-Wave® Netzwerk eingebunden wurde. Wenn er bereits Teil Ihres Netzwerks ist, leuchtet er 2 Sekunden lang und blinkt einmal. Blinkt oder leuchtet die LED-Anzeige überhaupt nicht?

Stellen Sie sicher, dass die Batterien entsprechend der Plus-/Minus-Markierungen korrekt eingesetzt sind.

Versuchen Sie neue nicht wiederaufladbare Lithiumbatterien.
Stellen Sie sicher, dass Ihre 12-24 V Verbindungen fest sind und die Stromversorgung funktioniert.
Drücken Sie die Z-Wave® Taste 3 Mal so schnell wie möglich, um den Inklusions-/Exklusionsmodus zu erzwingen, falls Sie das erste Blinken verpasst haben.

Z-WAVE STEUERUNG

Es gibt zwei Methoden, um den ZSE70 zu Ihrem Hub hinzuzufügen; SmartStart oder manuelle Inklusion. Wenn Sie Z-Wave Long Range verwenden möchten, muss dies über SmartStart erfolgen.

SmartStart Inklusion

1. Sensor über SmartStart zum Hub hinzufügen:

DIE STROMVERSORGUNG MUSS ZUERST VOM GERÄT GETRENNT WERDEN.
Starten Sie anschließend die SmartStart Inklusion (Kopplung) in der App (oder Weboberfläche). Das Gerät bleibt während dieses Prozesses ohne Strom, bis dies angezeigt wird.
Wenn Sie einen S2 Hub verwenden, werden Sie aufgefordert, den DSK-Schlüssel einzugeben oder den QR-Code auf dem Aufkleber an der Seite der Abdeckung zu scannen, um die SmartStart Inklusion abzuschließen.

2. Sensor mit Strom versorgen:

Setzen Sie die Batterien ein oder verbinden Sie die 12 V Kabel.
Die LED-Anzeige beginnt zu blinken und der Sensor wird automatisch dem Netzwerk beitreten, sobald Sie den Code scannen

Manuelle Inklusion

1. Sensor mit Strom versorgen:

Versorgen Sie den Sensor zuerst mit Strom, indem Sie die Batterien einsetzen oder die 12 V Kabel anschließen.

2. Sensor zum Hub hinzufügen:

Versetzen Sie Ihren Z-Wave® Hub in den Inklusionsmodus
Drücken Sie die Z-Wave® Taste 3 Mal so schnell wie möglich.
Die LED-Anzeige beginnt zu blinken, um den Inklusionsmodus zu bestätigen, und schaltet sich aus, sobald die Inklusion abgeschlossen ist.
Der Sensor wird automatisch als Repeater gekoppelt, wenn er an eine 12-24 V Stromversorgung angeschlossen ist, es ist keine spezielle Tastensequenz erforderlich.

Nachfolgend finden Sie die SmartStart- und manuellen Inklusionsprozesse für die gängigsten Z-Wave Hubs:

So fügen Sie den ZSE70 Outdoor Motion Sensor zu Home Assistant hinzu

So fügen Sie den ZSE70 Outdoor Motion Sensor zu HomeSeer hinzu

So fügen Sie den ZSE70 Outdoor Motion Sensor zu Hubitat hinzu

So fügen Sie den ZSE70 Outdoor Motion Sensor zu SmartThings hinzu

So fügen Sie den ZSE70 Outdoor Motion Sensor zu Z-Box hinzu

So fügen Sie den ZSE70 Outdoor Motion Sensor zu Ihrem Z-Wave Hub hinzu

EXKLUSION (ENTFERNEN / ENTKOPPELN DES GERÄTS)

Bringen Sie den Sensor in direkte Reichweite Ihres Z-Wave® Gateways (Hub).
Versetzen Sie den Z-Wave® Hub in den Exklusionsmodus.
Drücken Sie die Z-Wave® Taste 3 Mal schnell.
Ihr Hub bestätigt die Exklusion und der Sensor verschwindet aus der Geräteliste Ihres Controllers.

Nachfolgend finden Sie die Exklusionsschritte für die gängigsten Z-Wave Hubs:

Ich kann meinen ZSE70 Outdoor Motion Sensor nicht zu Home Assistant hinzufügen

Ich kann meinen ZSE70 Outdoor Motion Sensor nicht zu HomeSeer hinzufügen

Ich kann meinen ZSE70 Outdoor Motion Sensor nicht zu Hubitat hinzufügen

Ich kann meinen ZSE70 Outdoor Motion Sensor nicht zu SmartThings hinzufügen

Ich kann meinen ZSE70 Outdoor Motion Sensor nicht zu Z-Box hinzufügen
Ich kann meinen ZSE70 Outdoor Motion Sensor nicht zu meinem Z-Wave Hub hinzufügen

FEHLERBEHEBUNG

Der Sensor lässt sich nicht zu Ihrem System hinzufügen? Versuchen Sie Folgendes:

Starten Sie die EXKLUSION in Ihrem Hub und drücken Sie die Z-Wave® Taste 3 Mal so schnell wie möglich. 2. Setzen Sie den Sensor auf Werkseinstellungen zurück.
Bringen Sie den Sensor näher an Ihren Hub, er könnte außerhalb der Reichweite sein.
Überprüfen Sie erneut, ob das Gerät mit Strom versorgt ist.
Erhalten Sie hub-spezifische Fehlerbehebungstipps unter www.support.getzooz.com

WERKSEINSTELLUNGEN ZURÜCKSETZEN

Wenn der primäre Controller Ihres Netzwerks fehlt oder nicht funktionsfähig ist, müssen Sie das Gerät möglicherweise manuell auf die Werkseinstellungen zurücksetzen. Um den Vorgang abzuschließen, stellen Sie sicher, dass der Sensor mit Strom versorgt ist, und halten Sie dann die Z-Wave® Taste mindestens 10 Sekunden lang gedrückt. Die LED-Anzeige beginnt blau zu blinken und leuchtet anschließend für einige Sekunden dauerhaft blau, um einen erfolgreichen Reset anzuzeigen.

HINWEIS: Alle zuvor aufgezeichneten Aktivitäten und benutzerdefinierten Einstellungen werden aus dem Speicher des

Geräts gelöscht.

WECKMODUS

Das Weckintervall des Sensors ist standardmäßig auf 4 Stunden eingestellt, um die Batterielebensdauer zu sparen. Verwenden Sie die Wake Up Command Class, um das Intervall anzupassen (in Sekunden, in 3600-Sekunden-Schritten, mit 3600 als Minimum und 86400 als Maximum). Drücken Sie die Z-Wave® Taste einmal, um den Sensor manuell zu wecken. Während des Weckvorgangs aktiviert der Sensor das Z-Wave® Funkmodul für 10 Sekunden, um Kommunikation vom Hub zu empfangen. Ein langes Weckintervall beeinflusst nicht, wie oft der Sensor Bewegungen oder andere Werte an Ihren Hub meldet.

ERWEITERTE EINSTELLUNGEN

Hier sind alle verfügbaren erweiterten Einstellungen: Erweiterte Einstellungen des ZSE70 Outdoor Motion Sensors.

Denken Sie daran, die Z-Wave Taste einmal zu drücken, um den Sensor nach der Aktualisierung zu wecken, damit er die Änderungen empfangen kann. Andernfalls werden die Änderungen während der nächsten geplanten Weckperiode angewendet.

So greifen Sie auf die erweiterten Einstellungen des ZSE70 Outdoor Motion Sensors in Home Assistant zu

So greifen Sie auf die erweiterten Einstellungen des ZSE70 Outdoor Motion Sensors in HomeSeer zu

So greifen Sie auf die erweiterten Einstellungen des ZSE70 Outdoor Motion Sensors in Hubitat zu

So greifen Sie auf die erweiterten Einstellungen des ZSE70 Outdoor Motion Sensors in SmartThings zu

So greifen Sie auf die erweiterten Einstellungen des ZSE70 Outdoor Motion Sensors in Z-Box zu

ASSOZIATION

Dieses Gerät unterstützt Gruppe 1 mit 5 Knoten für Lifeline-Kommunikation und Gruppe 2 mit bis zu 5 Geräten für grundlegende Ein-/Aus-Steuerung. Dieses Gerät sendet einen Benachrichtigungs- und Multilevel-Sensorbericht an Gruppe 1 sowie einen Basic Set Befehl an Gruppe 2, sobald eine Bewegung erkannt wird.

MONTAGE

Verwenden Sie die 2 im Lieferumfang enthaltenen Schrauben, um die Montagehalterung an einer flachen Oberfläche Ihrer Wahl zu befestigen, mindestens 7 Fuß über dem Boden für beste Ergebnisse.

EINIGE TIPPS:

Der Sensor erkennt Bewegungen am besten seitlich zur Linse und nicht direkt davor.
Verwenden Sie einen Standard-Kreuzschlitzschraubendreher zur Befestigung der Schrauben.
Der Sensor kann sicher innen oder außen montiert werden, vermeiden Sie extreme Temperaturen und tauchen Sie ihn nicht in Wasser.
Positionieren Sie ihn nicht nach oben gerichtet in direktem Sonnenlicht oder über einer Wärmequelle (Heizkörper, Boiler usw.).

1. SCHRAUBLÖCHER MARKIEREN: Verwenden Sie die Halterung, um 2 Montagelöcher auf einer sauberen, trockenen Oberfläche 7 Fuß über dem Boden zu markieren. Überspringen Sie diesen Schritt, wenn Sie Klebeband verwenden.

2. HALTERUNG INSTALLIEREN: Bohren Sie Löcher und verwenden Sie die mitgelieferten Schrauben, um die Rückabdeckung an der Wand zu befestigen.

3. SENSOR MONTIEREN: Befestigen Sie den Sensor an der Rückabdeckung, indem Sie ihn einrasten lassen. Richten Sie den Sensor auf den gewünschten Erfassungsbereich aus.

WARNUNG

Dieses Produkt sollte nach Abschluss von Bauarbeiten im Innen- oder Außenbereich in einem geschützten Bereich installiert werden.
Vor der Installation sollte das Gerät an einem trockenen, staub- und schimmelfreien Ort gelagert werden.
Installieren Sie das Gerät nicht an einem Ort mit direkter Sonneneinstrahlung, hoher Temperatur oder Feuchtigkeit.
Halten Sie es von Chemikalien, Wasser und Staub fern.
Stellen Sie sicher, dass sich das Gerät niemals in der Nähe einer Wärmequelle oder offenen Flamme befindet, um Brandgefahr zu vermeiden.
Kein Teil des Geräts darf vom Benutzer ersetzt oder repariert werden, außer den Batterien.

BEFEHLSKLASSEN

Dieses Gerät erfordert, dass die folgenden Befehlsklassen von Ihrem Z-Wave® Controller unterstützt und erkannt werden:

COMMAND_CLASS_ZWAVEPLUS_INFO_V2

COMMAND_CLASS_TRANSPORT_SERVICE_V2

COMMAND_CLASS_SECURITY_0_V1

COMMAND_CLASS_SECURITY_2_V1

COMMAND_CLASS_SUPERVISION_V1

COMMAND_CLASS_APPLICATION_STATUS_V1

COMMAND_CLASS_NOTIFICATION_V8

COMMAND_CLASS_BATTERY_V1

COMMAND_CLASS_WAKE_UP_V2

COMMAND_CLASS_CONFIGURATION_V4

COMMAND_CLASS_ASSOCIATION_V2

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

COMMAND_CLASS_VERSION_V3

COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2

COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1

COMMAND_CLASS_POWERLEVEL_V1

COMMAND_CLASS_FIRMWARE_UPDATE_MD_V5

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V3

COMMAND_CLASS_INDICATOR_V3

COMMAND_CLASS_MULTILEVEL_SENSOR_V11

S2

Dieses Produkt kann in jedes Z-Wave® Netzwerk integriert und mit anderen zertifizierten Z-Wave® Geräten anderer Hersteller und/oder Anwendungen betrieben werden. Alle netzbetriebenen Knoten innerhalb des Netzwerks fungieren unabhängig vom Hersteller als Repeater, um die Zuverlässigkeit des Netzwerks zu erhöhen. Dieses Produkt verwendet das neueste Security 2 (S2) Framework, um Risiken durch Netzwerkangriffe im Smart Home zu reduzieren. Dieses Gerät ist mit einem einzigartigen Authentifizierungscode für vertrauenswürdige drahtlose Kommunikation ausgestattet.

GARANTIE

Dieses Produkt ist durch eine 12-monatige Garantie sowie eine 5-jährige eingeschränkte Garantie nach Registrierung abgedeckt. Um die vollständigen Garantiebedingungen zu lesen oder einen Anspruch einzureichen, besuchen Sie bitte www.getzooz.com/warranty.

IN KEINEM FALL HAFTEN ZOOZ ODER SEINE TOCHTERGESELLSCHAFTEN UND VERBUNDENEN UNTERNEHMEN FÜR INDIREKTE, ZUFÄLLIGE, STRAFENDE, BESONDERE ODER FOLGESCHÄDEN ODER SCHÄDEN DURCH VERLUST VON GEWINN, EINNAHMEN ODER NUTZUNG, DIE DEM KUNDEN ODER EINEM DRITTEN ENTSTEHEN, UNABHÄNGIG DAVON, OB SIE AUF VERTRAGLICHER ODER ANDERER BASIS ENTSTEHEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. DIE HAFTUNG VON ZOOZ UND DAS AUSSCHLIESSLICHE RECHTSMITTEL DES KUNDEN FÜR JEDE URSACHE, DIE IM ZUSAMMENHANG MIT DIESEM VERTRAG ODER DEM VERKAUF ODER DER NUTZUNG DER PRODUKTE ENTSTEHT, OB AUF FAHRLÄSSIGKEIT, VERSCHULDENSUNABHÄNGIGER HAFTUNG, GARANTIEVERLETZUNG, VERTRAGSVERLETZUNG ODER BILLIGKEITSPRINZIPIEN BERUHEND, IST AUSDRÜCKLICH AUF ERSATZ ODER RÜCKERSTATTUNG DES KAUFPREISES FÜR DEN TEIL DER PRODUKTE BESCHRÄNKT, FÜR DEN SCHÄDEN GELTEND GEMACHT WERDEN, NACH WAHL VON ZOOZ. ALLE ANSPRÜCHE JEGLICHER ART, DIE IM ZUSAMMENHANG MIT DIESEM VERTRAG ODER DEM VERKAUF ODER DER NUTZUNG DER PRODUKTE ENTSTEHEN, GELTEN ALS VERWIRKT, WENN SIE NICHT INNERHALB VON DREISSIG (30) TAGEN NACH LIEFERUNG DURCH ZOOZ ODER DEM FESTGELEGTEN LIEFERDATUM IM FALLE EINER NICHTLIEFERUNG SCHRIFTLICH GELTEND GEMACHT WERDEN.

FCC HINWEIS DER HERSTELLER IST NICHT VERANTWORTLICH FÜR FUNK- ODER TV-STÖRUNGEN, DIE DURCH UNAUTORISIERTE ÄNDERUNGEN AN DIESEM GERÄT VERURSACHT WERDEN. SOLCHE ÄNDERUNGEN KÖNNEN DIE BERECHTIGUNG DES BENUTZERS ZUM BETRIEB DES GERÄTS AUFHEBEN. BEI NICHTGEBRAUCH IM INNENBEREICH AUFBEWAHREN. NUR FÜR TROCKENE STANDORTE GEEIGNET. NICHT IN WASSER EINTAUCHEN. NICHT VERWENDEN, WENN DIREKT WASSER AUSGESETZT. Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden Bedingungen:

Dieses Gerät darf keine schädlichen Störungen verursachen
Dieses Gerät muss empfangene Störungen akzeptieren, einschließlich solcher, die einen unerwünschten Betrieb verursachen können.

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in Wohninstallationen bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, schädliche Störungen im Funkverkehr verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät schädliche Störungen beim Radio- oder Fernsehempfang verursacht, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

Empfangsantenne neu ausrichten oder versetzen
Abstand zwischen Gerät und Empfänger vergrößern
Gerät an eine Steckdose oder einen Stromkreis anschließen, der sich von dem des Empfängers unterscheidet
Wenden Sie sich an den Händler oder einen erfahrenen Radio-/TV-Techniker für zusätzliche Unterstützung
