Manuale del prodotto Sensore di Movimento da Esterno ZSE70

Non dimenticare di registrare il tuo prodotto per la garanzia estesa e altri vantaggi:

Fai clic qui per registrare il tuo dispositivo qui.

CARATTERISTICHE

Avvisi di movimento rapidi e affidabili al hub Z-Wave®
Monitoraggio accurato della temperatura
Sensore di lux per automazioni intelligenti dell’illuminazione
Chip Z-Wave® serie 800 + tecnologia SmartStart
Z-Wave® Long Range per comunicazione senza rete mesh
Alimentazione a batteria o 12-24 V con terminali sigillati
Adatto per uso interno o esterno

SPECIFICHE

Numero modello: ZSE70 800LR
Regione Z-Wave®: CA/US/MX
Alimentazione: 2 batterie CR123A (3 V) / 12-24 V AC/DC

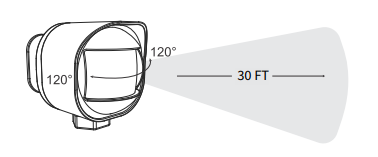

Rilevamento movimento: fino a 30 piedi
Intervallo di temperatura: da -10°C a 50°C / da 14°F a 122°F ±2°C / precisione di 1°F
Intervallo sensore di luce: da 0 LUX a 30000 LUX con precisione ±20%
Dimensioni: 2.34” x 2.4” x 2.75”
Portata: fino a 130 in linea di vista fino a 1300 con LR)
Installazione e uso: interno o esterno (Ip66)

INSTALLAZIONE

1. SCEGLIERE LA FONTE DI ALIMENTAZIONE: È possibile utilizzare 2 batterie al litio CR123A per alimentare il sensore. Durano circa un anno a seconda del traffico, delle impostazioni di report e della qualità generale delle batterie. OPPURE è possibile utilizzare l’alimentatore opzionale da 12-24 V (inserire i fili utilizzando i terminali sigillati) e non preoccuparsi affatto delle batterie. Se si alimenta con 12-24 V e si mantiene la batteria come backup, si noti che se si include il sensore con i fili da 12 V collegati, la radio Z-Wave® rimarrà sempre attiva e scaricherà le batterie entro 48 ore una volta scollegata la fonte di alimentazione da 12 V.

2. INSTALLARE LE BATTERIE / ALIMENTAZIONE USB: Ruotare il coperchio posteriore in senso antiorario per aprirlo e accedere alle batterie. Tirare la linguetta della batteria per alimentare il sensore. L’indicatore LED inizierà a lampeggiare. Se si utilizza 12-24 V, sostituire il tappo inferiore con la guarnizione del terminale. Svitare il tappo e collegare i fili da 12-24 V ai terminali (rispettare la polarità). Installare il coperchio: montare delicatamente i 3 pezzi inclusi nella confezione iniziando dal telaio, quindi aggiungere la guarnizione e avvitare il coperchio. Guarda un video qui su come installare la fonte di alimentazione da 12-24 V.

3. TESTARE IL SENSORE: Una volta alimentato il dispositivo, l’indicatore LED inizierà a lampeggiare se il sensore non è ancora stato incluso nella rete Z-Wave®. Se è già parte della rete, si illuminerà per 2 secondi e lampeggerà una volta. L’indicatore LED non lampeggia né si accende affatto?

Assicurarsi che le batterie siano inserite correttamente secondo i segni del polo positivo / negativo.
Provare batterie al litio nuove non ricaricabili.
Assicurarsi che le connessioni 12-24 V siano salde e che l’alimentatore funzioni.
Premere il pulsante Z-Wave® 3 volte il più rapidamente possibile per forzare la modalità inclusione/esclusione nel caso si sia perso il primo lampeggio.

CONTROLLO Z-WAVE

Esistono due metodi per aggiungere lo ZSE70 al proprio hub; SmartStart o Inclusione Manuale. Se si desidera utilizzare Z-Wave Long Range, deve essere fatto tramite SmartStart.

Inclusione SmartStart

1. Aggiungere il sensore al proprio hub tramite SmartStart:

L’ALIMENTAZIONE DEVE ESSERE PRIMA RIMOSSA DAL DISPOSITIVO.
Successivamente, avviare l’inclusione SmartStart (abbinamento) nell’app (o interfaccia web). Il dispositivo rimane senza alimentazione durante questo processo fino a quando indicato.
Se si utilizza un hub S2, verrà richiesto di inserire la chiave DSK o scansionare il codice QR stampato sull’etichetta sul lato del coperchio per completare l’inclusione SmartStart.

2. Alimentare il sensore:

Inserire le batterie o i fili da 12 V.
L’indicatore LED inizierà a lampeggiare e il sensore si unirà automaticamente alla rete una volta scansionato il codice

Inclusione manuale

Alimentare prima il sensore

1. Inserendo le batterie o i fili da 12 V.

2. Aggiungere il sensore al proprio hub:

Mettere l’hub Z-Wave® in modalità inclusione
Premere il pulsante Z-Wave® 3 volte il più rapidamente possibile.
L’indicatore LED inizierà a lampeggiare per confermare la modalità inclusione e si spegnerà una volta completata l’inclusione.
Il sensore si abbinerà automaticamente come ripetitore se collegato all’alimentazione 12-24 V, non è richiesta alcuna sequenza speciale di pulsanti.

Di seguito sono riportati i processi di inclusione SmartStart e manuale per gli hub Z-Wave più comuni:

Come aggiungere il Sensore di Movimento da Esterno ZSE70 a Home Assistant

Come aggiungere il Sensore di Movimento da Esterno ZSE70 a HomeSeer

Come aggiungere il Sensore di Movimento da Esterno ZSE70 a Hubitat

Come aggiungere il Sensore di Movimento da Esterno ZSE70 a SmartThings

Come aggiungere il Sensore di Movimento da Esterno ZSE70 a Z-Box

Come aggiungere il Sensore di Movimento da Esterno ZSE70 al proprio hub Z-Wave

ESCLUSIONE (RIMOZIONE / DISACCOPPIAMENTO DISPOSITIVO)

Portare il sensore entro la portata diretta del gateway Z-Wave® (hub).
Mettere l’hub Z-Wave® in modalità esclusione.
Premere il pulsante Z-Wave® 3 volte rapidamente.
Il tuo hub confermerà l’esclusione e il sensore scomparirà dall’elenco dispositivi del controller.

Di seguito sono riportati i passaggi di esclusione per gli hub Z-Wave più comuni:

Non riesco ad aggiungere il mio Sensore di Movimento da Esterno ZSE70 a Home Assistant

Non riesco ad aggiungere il mio Sensore di Movimento da Esterno ZSE70 a HomeSeer

Non riesco ad aggiungere il mio Sensore di Movimento da Esterno ZSE70 a Hubitat

Non riesco ad aggiungere il mio Sensore di Movimento da Esterno ZSE70 a SmartThings

Non riesco ad aggiungere il mio Sensore di Movimento da Esterno ZSE70 a Z-Box
Non riesco ad aggiungere il mio Sensore di Movimento da Esterno ZSE70 al mio hub Z-Wave

RISOLUZIONE DEI PROBLEMI

Il sensore non si aggiunge al sistema? Prova questo:

Avviare l’ESCLUSIONE nel proprio hub e premere il pulsante Z-Wave® 3 volte il più rapidamente possibile. 2. Ripristinare il sensore alle impostazioni di fabbrica.
Avvicinare il sensore al proprio hub, potrebbe essere fuori portata.
Verificare nuovamente che il dispositivo sia alimentato.
Ottenere suggerimenti di risoluzione dei problemi specifici per il proprio hub su www.support.getzooz.com

RIPRISTINO DI FABBRICA

Quando il controller principale della rete manca o non è operativo, potrebbe essere necessario ripristinare manualmente il dispositivo alle impostazioni di fabbrica. Per completare il processo, assicurarsi che il sensore sia alimentato, quindi tenere premuto il pulsante Z-Wave® per almeno 10 secondi. L’indicatore LED inizierà a lampeggiare in blu e diventerà blu fisso per un paio di secondi per indicare il ripristino riuscito.

NOTA: Tutta l’attività precedentemente registrata e le impostazioni personalizzate verranno cancellate dalla memoria del dispositivo.

MODALITÀ DI ATTIVAZIONE

L’intervallo di attivazione del sensore è impostato su 4 ore per impostazione predefinita per risparmiare batteria. Utilizzare la Classe di Comando Wake Up per regolare l’intervallo (in secondi, lavorando in intervalli di 3600 s, con 3600 come minimo e 86400 come massimo). Premere il pulsante Z-Wave® una volta per attivare manualmente il sensore. Durante l’attivazione, il sensore accende la radio Z-Wave® per 10 secondi per ricevere comunicazioni dall’hub. Un lungo intervallo di attivazione non influirà sulla frequenza con cui il sensore segnala movimento o altri valori all’hub.

IMPOSTAZIONI AVANZATE

Ecco tutte le Impostazioni Avanzate disponibili: Impostazioni Avanzate del Sensore di Movimento da Esterno ZSE70.

Ricordarsi di premere il pulsante Z-Wave una volta per attivare il sensore dopo aver aggiornato il sensore in modo che possa ricevere le modifiche. In caso contrario, le modifiche verranno applicate durante il successivo periodo di attivazione programmato.

Come accedere alle Impostazioni Avanzate del Sensore di Movimento da Esterno ZSE70 su Home Assistant

Come accedere alle Impostazioni Avanzate del Sensore di Movimento da Esterno ZSE70 su HomeSeer

Come accedere alle Impostazioni Avanzate del Sensore di Movimento da Esterno ZSE70 su Hubitat

Come accedere alle Impostazioni Avanzate del Sensore di Movimento da Esterno ZSE70 su SmartThings

Come accedere alle Impostazioni Avanzate del Sensore di Movimento da Esterno ZSE70 su Z-Bo

ASSOCIAZIONE

Questo dispositivo supporta il Gruppo 1 con 5 nodi per la comunicazione Lifeline e il Gruppo 2 con fino a 5 dispositivi per il controllo base on/off. Questo dispositivo invierà un Report di Notifica e Sensore Multilivello al Gruppo 1 e il comando Basic Set al Gruppo 2 ogni volta che rileva movimento.

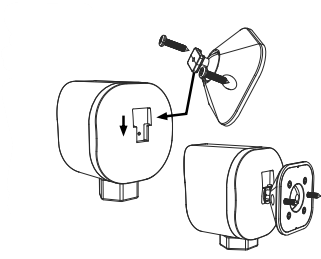

MONTAGGIO

Utilizzare le 2 viti incluse nella confezione per fissare la staffa di montaggio a una superficie piana a scelta, ad almeno 7 piedi dal suolo per ottenere i migliori risultati.

ALCUNI CONSIGLI:

Il sensore rileva meglio il movimento ai lati della lente piuttosto che l’attività direttamente di fronte ad esso.
Utilizzare un cacciavite Phillips standard per fissare le viti di montaggio.
Il sensore può essere montato in sicurezza all’interno o all’esterno, evitare temperature estreme e non immergere in acqua.
Non posizionarlo rivolto verso l’alto alla luce solare diretta o sopra qualsiasi fonte di calore (radiatore, caldaia, ecc.).

1. SEGNARE I FORI DELLE VITI: Utilizzare la staffa per segnare 2 fori di montaggio su una superficie asciutta e pulita a 7 piedi dal suolo. Saltare questo passaggio se si utilizza nastro.

2. INSTALLARE LA STAFFA: Praticare i fori e utilizzare le viti fornite per fissare la copertura posteriore alla parete.

3. MONTARE IL SENSORE: Fissare il sensore alla copertura posteriore agganciandolo. Posizionare il sensore in modo che copra l’area desiderata.

AVVERTENZA

Questo prodotto deve essere installato all’interno o all’esterno in un’area protetta al completamento di eventuali lavori di ristrutturazione.
Prima dell’installazione, il dispositivo deve essere conservato in un luogo asciutto, protetto da polvere e muffa.
Non installare il dispositivo in un luogo con esposizione diretta al sole, alta temperatura o umidità.
Tenere lontano da sostanze chimiche, acqua e polvere.
Assicurarsi che il dispositivo non sia mai vicino a qualsiasi fonte di calore o fiamma libera per prevenire incendi.
Nessuna parte del dispositivo può essere sostituita o riparata dall’utente ad eccezione delle batterie.

CLASSI DI COMANDO

Questo dispositivo richiede che le seguenti classi di comando siano supportate e riconosciute dal controller Z-Wave®:

COMMAND_CLASS_ZWAVEPLUS_INFO_V2

COMMAND_CLASS_TRANSPORT_SERVICE_V2

COMMAND_CLASS_SECURITY_0_V1

COMMAND_CLASS_SECURITY_2_V1

COMMAND_CLASS_SUPERVISION_V1

COMMAND_CLASS_APPLICATION_STATUS_V1

COMMAND_CLASS_NOTIFICATION_V8

COMMAND_CLASS_BATTERY_V1

COMMAND_CLASS_WAKE_UP_V2

COMMAND_CLASS_CONFIGURATION_V4

COMMAND_CLASS_ASSOCIATION_V2

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

COMMAND_CLASS_VERSION_V3

COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2

COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1

COMMAND_CLASS_POWERLEVEL_V1

COMMAND_CLASS_FIRMWARE_UPDATE_MD_V5

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V3

COMMAND_CLASS_INDICATOR_V3

COMMAND_CLASS_MULTILEVEL_SENSOR_V11

S2

Questo prodotto può essere incluso e utilizzato in qualsiasi rete Z-Wave® con altri dispositivi certificati Z-Wave® di altri produttori e/o altre applicazioni. Tutti i nodi non alimentati a batteria all’interno della rete fungeranno da ripetitori indipendentemente dal produttore per aumentare l’affidabilità della rete. Questo prodotto utilizza il più recente framework Security 2 (S2) per eliminare i rischi di hacking nella rete domestica intelligente. Questo dispositivo è dotato di un codice di autenticazione unico per una comunicazione wireless affidabile.

GARANZIA

Questo prodotto è coperto da una garanzia di 12 mesi e da una garanzia limitata di 5 anni una volta registrato. Per leggere la politica completa di garanzia o presentare una richiesta, visitare www.getzooz.com/warranty.

IN NESSUN CASO ZOOZ O LE SUE CONTROLLATE E AFFILIATE SARANNO RESPONSABILI PER QUALSIASI DANNO INDIRETTO, INCIDENTALE, PUNITIVO, SPECIALE O CONSEQUENZIALE, O DANNI PER PERDITA DI PROFITTI, RICAVI O UTILIZZO SUBITI DAL CLIENTE O DA QUALSIASI TERZA PARTE, SIA IN UN’AZIONE CONTRATTUALE O ALTRO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. LA RESPONSABILITÀ DI ZOOZ E L’UNICO RIMEDIO DEL CLIENTE PER QUALSIASI CAUSA DI AZIONE DERIVANTE IN RELAZIONE A QUESTO ACCORDO O ALLA VENDITA O USO DEI PRODOTTI, SIA BASATA SU NEGLIGENZA, RESPONSABILITÀ OGGETTIVA, VIOLAZIONE DI GARANZIA, VIOLAZIONE DI ACCORDO O PRINCIPI EQUITATIVI, È ESPRESSAMENTE LIMITATA, A DISCREZIONE DI ZOOZ, ALLA SOSTITUZIONE O AL RIMBORSO DEL PREZZO DI ACQUISTO PER QUELLA PARTE DEI PRODOTTI PER LA QUALE SONO RICHIESTI DANNI. TUTTE LE RICHIESTE DI QUALSIASI TIPO DERIVANTI IN RELAZIONE A QUESTO ACCORDO O ALLA VENDITA O USO DEI PRODOTTI SARANNO CONSIDERATE RINUNCIATE SE NON PRESENTATE PER ISCRITTO ENTRO TRENTA (30) GIORNI DALLA CONSEGNA DA PARTE DI ZOOZ, O DALLA DATA FISSATA PER LA CONSEGNA IN CASO DI MANCATA CONSEGNA.

NOTA FCC IL PRODUTTORE NON È RESPONSABILE PER QUALSIASI INTERFERENZA RADIO O TV CAUSATA DA MODIFICHE NON AUTORIZZATE A QUESTO APPARECCHIO. TALI MODIFICHE POTREBBERO ANNULLARE L’AUTORITÀ DELL’UTENTE A UTILIZZARE L’APPARECCHIO. CONSERVARE AL CHIUSO QUANDO NON IN USO. ADATTO SOLO PER LUOGHI ASCIUTTI. NON IMMERGERE IN ACQUA. NON UTILIZZARE DOVE DIRETTAMENTE ESPOSTO ALL’ACQUA. Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti condizioni:

Questo dispositivo non può causare interferenze dannose
Questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse interferenze che possano causare un funzionamento indesiderato.

Questo apparecchio è stato testato ed è risultato conforme ai limiti per un dispositivo digitale di Classe B, ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un’installazione residenziale. Questo apparecchio genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo apparecchio causa interferenze dannose alla ricezione radio o televisiva, l’utente può tentare di correggere l’interferenza adottando una o più delle seguenti misure:

Riorientare o riposizionare l’antenna ricevente
Aumentare la distanza tra l’apparecchio e il ricevitore
Collegare l’apparecchio a una presa o circuito diverso da quello del ricevitore
Consultare il rivenditore o un tecnico radio/TV esperto per ulteriore assistenza
