Handleiding ZEN17 Universele Relais

Vergeet niet uw product te registreren voor verlengde garantie en extra voordelen:
Klik hier om uw apparaat hier te registreren.

KENMERKEN

Krachtige potentiaalvrije NO/NC-relais om belastingen tot 20 A voor NO te regelen
Perfect voor DC-motoren, pompen, commerciële poorten of HVAC-apparatuur
Bedien tot 2 aangesloten belastingen onafhankelijk of samen
Z-Wave® of optionele wandschakelaarbediening (tuimel- of momenttype)
Controleer ingangen onafhankelijk van de uitgangsbediening
Ingebouwde timers voor elk relais om automatisering te vereenvoudigen
Z-Wave® Long Range voor ultrabetrouwbare communicatie zonder mesh
Gevoed door 12-24 V DC/AC of USB C-poort voor eenvoudige installatie
Wandmontage en minimalistisch ontwerp voor een nette installatie
800-serie Z-Wave®-chip voor beter bereik en snellere bediening

SPECIFICATIES

Modelnummer: ZEN17 800LR
Z-Wave®-regio: US / CA / MX
Voeding: 12-24 V DC/AC of USB C (gebruik GEEN laptop- / tabletladers)
Maximale belasting: NO-relais: 20 A, NC-relais: 10 A
Ingangen: potentiaalvrij contact of 12-24 V AC/DC (gebruik 1 type ingang tegelijk!)
Bereik: Tot 200 voet in zichtlijn (tot 1300 voet met Long Range)
Bedrijfstemperatuur: 32-104° F (0-40° C)
Installatie en gebruik: Alleen binnenshuis

WAARSCHUWING

Dit is een elektrisch apparaat – wees voorzichtig bij het installeren en bedienen van het Universele Relais. Afstandsbediening van apparaten kan leiden tot onbedoelde of geautomatiseerde activering van stroom.

Voordat u installeert: Dit apparaat is bedoeld voor installatie in overeenstemming met de National Electric Code en lokale voorschriften. Het wordt aanbevolen dat een erkend elektricien deze installatie uitvoert. GEBRUIK ALTIJD SLECHTS ÉÉN VOEDINGSBRON.

OVERZICHT

S1 C: wandschakelaar om R1 te bedienen of potentiaalvrije contactsensor om lekken (max 40k Ohm wanneer actief), open/dicht-status of beweging te controleren.
C VC: 12-24 V DC / AC-ingang om R1 te bedienen. Gebruik NOOIT C VC en S1 C samen! Er kan slechts één type ingang tegelijk worden gebruikt.

S2 C: wandschakelaar om R2 te bedienen of potentiaalvrije contactsensor om lekken, open/dicht-status of beweging te controleren.
C VC: 12-24 V DC / AC-ingang om R2 te bedienen. Gebruik NOOIT C VC en S1 C samen! Er kan slechts één type ingang tegelijk worden gebruikt.

NC C R1: normaal gesloten relais dat elke belasting tot 10 A regelt.
NO C R1: normaal open relais dat elke belasting tot 20 A regelt.
NC C R2: normaal gesloten relais dat elke belasting tot 10 A regelt.
NO C R2: normaal open relais dat elke belasting tot 20 A regelt.

BEDRADINGSTIPS

MAAK FOTO’S: Voordat u draden loskoppelt, documenteer uw opstelling en stuur ons afbeeldingen van uw bestaande installatie zodat wij indien nodig kunnen helpen.

VERZAMEL UW GEREEDSCHAP: Gebruik altijd de juiste schroevendraaiermaat voor de klem-schroeven op uw Universele Relais en wandschakelaars (indien aangesloten). Gebruik geschikt elektrisch gereedschap bij het knippen, voorbereiden en strippen van elektrische draden. Als u niet over het benodigde gereedschap beschikt om de installatie uit te voeren of niet zeker weet welk gereedschap u moet gebruiken of hoe, huur dan een elektricien in om de installatie voor u te voltooien.

VEILIGHEID EERST: Volg de National Electric Code en uw lokale veiligheidsvoorschriften bij het uitvoeren van de installatie, inclusief (maar niet beperkt tot) het kiezen van de juiste draaddikte voor verbindingsdraden. De aanbevolen draaddikte voor 15 Amp-circuits is 14 AWG en 12 AWG voor 20 Amp-circuits.

1 VOEDINGSBRON TEGELIJK: Gebruik nooit USB C en 12-24 V-voeding samen. Dubbele voeding zal het apparaat beschadigen.

1 TYPE INGANG TEGELIJK: Sluit nooit ingangen aan op S1 C en VC C voor hetzelfde relais. Elk relais kan slechts één type ingang hebben.

GEEN SPANNING OP “S”-KLEMMEN: De enige ingangsklemmen die spanning accepteren zijn de C VC-klemmen.

BEDRADING: LEES DIT!

CONTROLEER DE BELASTING: zorg ervoor dat het aangesloten apparaat niet meer dan 20 A voor normaal open relais of 10 A voor normaal gesloten relais overschrijdt.
SCHAKEL DE STROOM UIT: schakel de stroom van het circuit uit in de groepenkast voordat u begint. Als u bedrading uit een doos met meerdere circuits verwerkt, schakel dan de stroom van alle circuits uit.
VERWIJDER DE WANDSCHAKELAAR: als de belasting momenteel wordt bediend door een wandschakelaar, verwijder deze voorzichtig uit de doos en koppel de draden los van de schakelaar.
SLUIT HET UNIVERSELE RELAIS AAN: volg de instructies in het juiste schema voor uw opstelling. Als u uw situatie niet in de onderstaande schema’s kunt vinden, vraag dan om aangepaste instructies bij ons ondersteuningsteam, wij helpen u graag: [email protected].
HOE DRADEN IN KLEMMEN TE BEVESTIGEN: draai eerst de schroef van de juiste klem net genoeg los zodat er een duidelijke opening in de klem is waar de draad in kan worden gestoken. Zorg ervoor dat de draad op de juiste lengte is gestript en perfect recht is voordat u deze in de klem steekt. Zodra u de draad in de klem hebt geplaatst, draai de klemschroef voorzichtig weer vast om de draad vast te houden. Controleer de verbinding door voorzichtig aan de aangesloten draad te trekken om ervoor te zorgen dat deze stevig vastzit.
VOED HET UNIVERSELE RELAIS: sluit de USB C-voedingsbron aan op de MultiRelay of gebruik de “+” “-” klemmen op het apparaat om laagspanning aan te voeren. Gebruik nooit beide tegelijk. In beide gevallen hebt u een standaard 1 A-voedingsadapter nodig om aan te sluiten op een standaard 120 VAC-stopcontact. Gebruik GEEN laptop- of tabletladers, deze vereisen een grote batterijbelasting om te activeren.

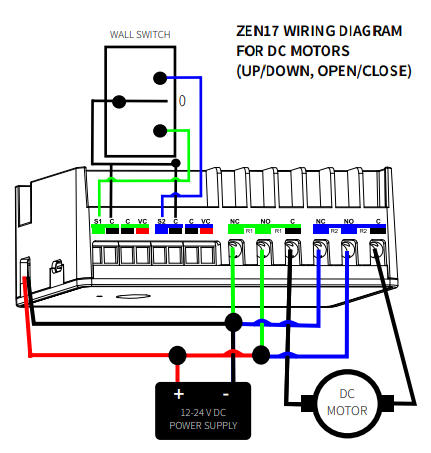

BEDRADINGVOORBEELD

BEDRADINGSGIDS

Hier zijn enkele algemene bedradingsvoorbeelden van hoe de ZEN17 potentiaalvrije relais te gebruiken in de meest populaire toepassingen. Zorg ervoor dat u begrijpt hoe potentiaalvrije relais werken voordat u verdergaat en vraag altijd een schema of aangepaste instructies aan als u niet zeker weet hoe u uw installatie moet voltooien. Experimenteer NIET en probeer geen installatie via proefondervindelijk werken!

GARAGEDEUROPENER: Hoe het ZEN17 Universele Relais te gebruiken als garagedeuropener
CENTRALE HUISVENTILATOR: Hoe het ZEN17 Universele Relais te gebruiken om een centrale huisventilator te bedienen
LAAGSPANNINGS TUINVERLICHTING: Hoe het ZEN17 Universele Relais te gebruiken met tuinverlichting
SPROEIINSTALLATIES: Hoe het ZEN17 Universele Relais te gebruiken als sproeicontroller

Z-WAVE BEDIENING

INCLUSIE

Er zijn twee manieren om het apparaat aan uw hub toe te voegen:

SmartStart-inclusie:

SCHAKEL HET APPARAAT NOG NIET IN.
Start het SmartStart-inclusieproces in de gebruikersinterface of app van uw hub.
Scan de ZWave® QR-code op het product met een controller die SmartStart-inclusie ondersteunt. Schakel het apparaat in.
Er is geen verdere actie vereist en het SmartStart-product wordt automatisch toegevoegd binnen 10 minuten nadat het is ingeschakeld in de nabijheid van het netwerk.

Handmatige inclusie:

Start inclusie (koppeling) in de app (of webinterface).
Rond de inclusie af op het apparaat. Klik 3 keer snel op de Z-Wave®-knop om het Universele Relais aan uw netwerk toe te voegen.
Voor veilige inclusie voert u de 5-cijferige beveiligings-PIN in die zich op het achterlabel van het relais bevindt.
De LED-indicator zal knipperen om communicatie aan te geven en blijft 2 seconden branden om inclusie te bevestigen.

Hub-specifieke inclusiestappen

Hoe het ZEN17 Universele Relais toe te voegen aan Home Assistant
Hoe het ZEN17 Universele Relais toe te voegen aan HomeSeer
Hoe het ZEN17 Universele Relais toe te voegen aan Hubitat
Hoe het ZEN17 Universele Relais toe te voegen aan SmartThings
Hoe het ZEN17 Universele Relais toe te voegen aan Z-Box

PROBLEEMOPLOSSING

Wordt het Universele Relais niet aan uw systeem toegevoegd? Probeer dit:

Start EXCLUSIE en klik 3 keer snel op de Z-Wave®-knop.
FABRIEKSRESET het apparaat.
Breng uw Universele Relais dichter bij de gateway-controller (hub), het kan buiten bereik zijn.
Krijg meer probleemoplossingstips voor uw hub op www.support.getzooz.com.

EXCLUSIE (VERWIJDEREN / ONTKOPPELEN VAN APPARAAT)

Breng uw Universele Relais dicht bij de Z-Wave-hub en voorzie het van stroom.
Zet de Z-Wave®-hub in exclusiemodus.
Klik 3 keer snel op de Z-Wave®-knop. Uw hub zal exclusie bevestigen en het Universele Relais zal verdwijnen uit de apparatenlijst van uw controller.

Kan mijn ZEN17 Universele Relais niet toevoegen aan Home Assistant
Kan mijn ZEN17 Universele Relais niet toevoegen aan HomeSeer
Kan mijn ZEN17 Universele Relais niet toevoegen aan Hubitat
Kan mijn ZEN17 Universele Relais niet toevoegen aan SmartThings
Kan mijn ZEN17 Universele Relais niet toevoegen aan Z-Box

FABRIEKSRESET

Als uw primaire controller ontbreekt of niet werkt, moet u mogelijk het apparaat terugzetten naar de fabrieksinstellingen. Om het resetproces handmatig te voltooien, klik 4 keer snel op de Z-Wave®-knop, de LED-indicator zal één keer knipperen, klik vervolgens snel nogmaals 4 keer op de Z-Wave®-knop. De LED-indicator zal 3 keer knipperen om een succesvolle reset te bevestigen en zal vervolgens twee seconden uitgaan, daarna zal de LED-indicator continu gaan branden. OPMERKING: Alle eerder geregistreerde activiteit en aangepaste instellingen worden uit het geheugen van het apparaat gewist.

GEAVANCEERDE INSTELLINGEN

De terminologie voor geavanceerde instellingen varieert afhankelijk van uw Z-Wave-hub. Zo vermeldt Hubitat deze onder het tabblad Preferences, terwijl Home Assistant Parameters vermeldt en SmartThings Settings vermeldt. Ondanks deze verschillen in benaming blijft het doel hetzelfde: het configureren van consistent gedrag voor uw apparaat.

Volledige lijst van aanpasbare instellingen: ZEN17 Universele Relais Geavanceerde Instellingen

Hoe toegang te krijgen tot de geavanceerde instellingen voor het ZEN17 Universele Relais op Home Assistant
Hoe toegang te krijgen tot de geavanceerde instellingen voor het ZEN17 Universele Relais op HomeSeer
Hoe toegang te krijgen tot de geavanceerde instellingen voor het ZEN17 Universele Relais op Hubitat
Hoe toegang te krijgen tot de geavanceerde instellingen voor het ZEN17 Universele Relais op SmartThings
Hoe toegang te krijgen tot de geavanceerde instellingen voor het ZEN17 Universele Relais op Z-Box

COMMANDOKLASSEN

Dit apparaat vereist dat de volgende commandoklassen worden ondersteund en herkend door uw Z-Wave®-controller:

COMMAND_CLASS_ZWAVEPLUS_INFO_V2
COMMAND_CLASS_SWITCH_BINARY_V2
COMMAND_CLASS_ASSOCIATION_V3
COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V3
COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3
COMMAND_CLASS_NOTIFICATION_V8
COMMAND_CLASS_TRANSPORT_SERVICE_V2
COMMAND_CLASS_VERSION_V2
COMMAND_CLASS_SENSOR_BINARY_V2
COMMAND_CLASS_MANUFACTURER_SPECIFIC
COMMAND_CLASS_DEVICE_RESET_LOCALLY
COMMAND_CLASS_POWERLEVEL
COMMAND_CLASS_CONFIGURATION_V4
COMMAND_CLASS_MULTI_CHANNEL_V4
COMMAND_CLASS_SECURITY_2
COMMAND_CLASS_SUPERVISION
COMMAND_CLASS_FIRMWARE_UPDATE_MD_V5

ASSOCIATIE

Dit apparaat ondersteunt Groep 1 met maximaal 1 apparaat voor Lifeline-communicatie en Groepen 2 voor Relais 1 en 3 voor R2 met maximaal 5 apparaten elk om BASIC_SET-rapporten te verzenden wanneer handmatig bediend.

GARANTIE

Dit product wordt gedekt door een garantie van 12 maanden en door een beperkte garantie van 5 jaar na registratie. Om het volledige garantiebeleid te lezen of een garantieclaim in te dienen, ga naar www.getzooz.com/warranty.

IN GEEN GEVAL ZAL ZOOZ OF HAAR DOCHTERONDERNEMINGEN EN GELIEERDE ONDERNEMINGEN AANSPRAKELIJK ZIJN VOOR ENIGE INDIRECTE, INCIDENTELE, PUNITIEVE, SPECIALE OF GEVOLGSCHADE, OF SCHADE DOOR VERLIES VAN WINST, INKOMSTEN OF GEBRUIK OPGELOPEN DOOR KLANT OF DERDEN, HETZIJ IN EEN CONTRACTUELE ACTIE OF ANDERSZINS, ZELFS INDIEN GEADVISEERD OVER DE MOGELIJKHEID VAN DERGELIJKE SCHADE.

DE AANSPRAKELIJKHEID VAN ZOOZ EN HET EXCLUSIEVE RECHTSMIDDEL VAN DE KLANT VOOR ENIGE VORDERING VOORTVLOEIEND UIT DEZE OVEREENKOMST OF DE VERKOOP OF HET GEBRUIK VAN DE PRODUCTEN, HETZIJ GEBASEERD OP NALATIGHEID, STRIKTE AANSPRAKELIJKHEID, SCHENDING VAN GARANTIE, SCHENDING VAN OVEREENKOMST OF BILLijkHEIDSPRINCIPES, IS UITDRUKKELIJK BEPERKT, NAAR KEUZE VAN ZOOZ, TOT VERVANGING VAN OF TERUGBETALING VAN DE AANKOOPPRIJS VOOR DAT GEDEELTE VAN DE PRODUCTEN WAAROP DE SCHADECLAIM BETREKKING HEEFT.

ALLE VORDERINGEN VAN WELKE AARD DAN OOK VOORTVLOEIEND UIT DEZE OVEREENKOMST OF DE VERKOOP OF HET GEBRUIK VAN PRODUCTEN WORDEN GEACHT TE ZIJN AFGEZIEN TENZIJ SCHRIFTELIJK INGESTELD BINNEN DERTIG 30 DAGEN NA LEVERING DOOR ZOOZ OF DE VASTGESTELDE LEVERINGSDATUM IN GEVAL VAN NIET-LEVERING.

FCC OPMERKING: DE FABRIKANT IS NIET VERANTWOORDELIJK VOOR RADIO- OF TV-STORING VEROORZAAKT DOOR ONGEAUTORISEERDE WIJZIGINGEN AAN DEZE APPARATUUR. DERGELIJKE WIJZIGINGEN KUNNEN DE BEVOEGDHEID VAN DE GEBRUIKER OM DE APPARATUUR TE BEDIENEN ONGELDIG MAKEN.

BINNEN OPSLAAN WANNEER NIET IN GEBRUIK. ALLEEN GESCHIKT VOOR DROGE LOCATIES. NIET ONDERDOMPELEN IN WATER. NIET GEBRUIKEN WAAR HET DIRECT AAN WATER WORDT BLOOTGESTELD.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is onderworpen aan de volgende voorwaarden:

Dit apparaat mag geen schadelijke storing veroorzaken.
Dit apparaat moet elke ontvangen storing accepteren, inclusief storing die ongewenste werking kan veroorzaken.

Deze apparatuur is getest en in overeenstemming bevonden met de limieten voor een Klasse B digitaal apparaat, overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke storing in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequente energie uitstralen en kan, indien niet geïnstalleerd en gebruikt volgens de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat storing niet zal optreden in een bepaalde installatie. Indien deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, kan de gebruiker proberen de storing te corrigeren door een of meer van de volgende maatregelen te nemen:

Heroriënteer of verplaats de ontvangstantenne.
Vergroot de afstand tussen apparatuur en ontvanger.
Sluit de apparatuur aan op een afzonderlijk stopcontact of circuit van de ontvanger.
Raadpleeg de dealer of een ervaren radio-/tv-technicus voor aanvullende hulp.
