ZEN58 Przekaźnik Niskonapięciowy XS Instrukcja Obsługi

Nie zapomnij zarejestrować swojego produktu, aby uzyskać przedłużoną gwarancję i inne korzyści:

Kliknij tutaj, aby zarejestrować swoje urządzenie.

CECHY

Ręczna lub Z-Wave™ kontrola włącz/wyłącz dla obciążeń niskonapięciowych
Idealny do automatyzacji bram garażowych i wjazdowych
Monitoruje analogowe wejścia styków beznapięciowych, takie jak czujniki otwarcia/zamknięcia
Instalacja za istniejącym przełącznikiem ściennym (jednobiegunowy lub w układzie schodowym)
Z-Wave™ Long Range dla zaawansowanej sieci bezprzewodowej
Zapamiętuje i przywraca stan włącz/wyłącz po awarii zasilania
Z-Wave serii 800 i bezpieczeństwo S2 SmartStart

SPECYFIKACJE

Numer modelu: ZEN58 800LR
Zasilanie: 9~40V AC/DC
Maksymalne obciążenie: 3A przy 240 V
Zasięg: Do 300 stóp w linii widoczności (do 1300 stóp z włączonym Z-Wave Long Range, Twój kontroler musi obsługiwać tę funkcję)
Temperatura pracy: 32-104° F (0-40° C)
Instalacja i użytkowanie: Tylko w pomieszczeniach
Wymiary: 1,2” x 1” x 0,6”

OSTRZEŻENIE

Jest to urządzenie elektryczne – zachowaj ostrożność podczas instalacji i obsługi przekaźnika. Zdalne sterowanie urządzeniami może powodować niezamierzone lub automatyczne włączanie zasilania. Nie używaj tego urządzenia Z-Wave do sterowania grzejnikami elektrycznymi ani innymi urządzeniami, które w przypadku pozostawienia bez nadzoru mogą stwarzać ryzyko pożaru, oparzeń lub porażenia prądem. Aby zmniejszyć ryzyko przegrzania i możliwych uszkodzeń innych urządzeń, nie instaluj tego urządzenia do sterowania gniazdkiem; urządzeniem napędzanym silnikiem; oprawą świetlówkową; lub urządzeniem zasilanym przez transformator.

Ten przekaźnik przeznaczony jest do instalacji zgodnie z National Electric Code i lokalnymi przepisami. Zaleca się, aby instalację wykonał licencjonowany elektryk.

OKABLOWANIE: PRZECZYTAJ TO!

SPRAWDŹ OBCIĄŻENIE: nie przekraczaj 3 A dla obciążeń rezystancyjnych.
WYŁĄCZ ZASILANIE: wyłącz zasilanie w panelu zabezpieczeń przed rozpoczęciem instalacji. Jeśli instalujesz w skrzynce wieloprzełącznikowej z wieloma obwodami, wyłącz zasilanie we wszystkich obwodach.
ZDEMONTUJ PRZEŁĄCZNIK ŚCIENNY: jeśli obciążenie jest obecnie sterowane przełącznikiem ściennym, ostrożnie go zdejmij i odłącz przewody od przełącznika.
PODŁĄCZ PRZEKAŹNIK Z-WAVE: postępuj zgodnie z instrukcjami w odpowiednim schemacie dla swojej konfiguracji. Jeśli nie możesz znaleźć swojego scenariusza w poniższych schematach, skontaktuj się z naszym zespołem wsparcia, aby uzyskać indywidualne instrukcje: [email protected].
ZASIL PRZEKAŹNIK: użyj zacisków „DC+” i „DC-” na urządzeniu, aby doprowadzić zasilanie niskonapięciowe. Ten przekaźnik może być zasilany tylko z źródła 9~40V AC/DC. Przy użyciu zasilania DC przestrzegaj poprawnej polaryzacji.

WSKAZÓWKI DOTYCZĄCE OKABLOWANIA

ROBIJ ZDJĘCIA: dokumentuj swoją konfigurację przed odłączeniem przewodów i wyślij nam zdjęcia istniejącej instalacji, abyśmy mogli pomóc w razie potrzeby.

PRZYGOTUJ NARZĘDZIA: zawsze używaj odpowiedniego rozmiaru śrubokręta do śrub zaciskowych przekaźnika Z-Wave i przełączników ściennych (jeśli są podłączane). Używaj odpowiednich narzędzi elektrycznych przy cięciu, przygotowaniu i ściąganiu izolacji przewodów. Jeśli nie posiadasz niezbędnych narzędzi lub nie wiesz, jakich użyć, zatrudnij elektryka do wykonania instalacji.

BEZPIECZEŃSTWO PRZEDE WSZYSTKIM: przestrzegaj National Electrical Code i lokalnych przepisów bezpieczeństwa podczas instalacji, w tym (ale nie tylko) dobór odpowiedniego przekroju przewodów. Zalecany przekrój dla obwodów 15 Amp wynosi 14 AWG.

JAK ZABEZPIECZYĆ PRZEWODY W ZACISKACH: najpierw odkręć śrubę odpowiedniego zacisku na tyle, aby przewód mógł być włożony. Upewnij się, że przewód jest odpowiednio ściągnięty i prosty, zanim włożysz go do zacisku. Po umieszczeniu przewodu w zacisku, ostrożnie dokręć śrubę zacisku, aby przewód był pewnie zamocowany. Sprawdź połączenie, delikatnie pociągając przewód, aby upewnić się, że jest stabilny.

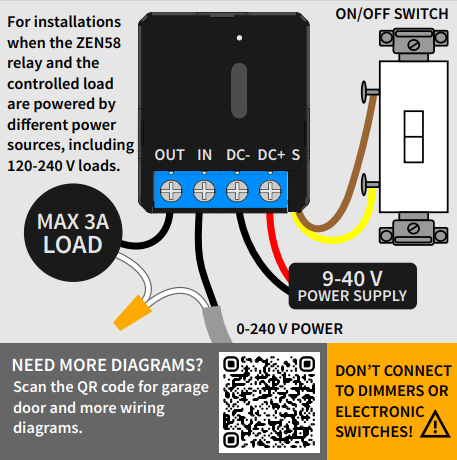

SCHEMAT OKABLOWANIA ZEN58 Z OSOBNYMI ŹRÓDŁAMI ZASILANIA

TESTOWANIE PRZEKAŹNIKA

Kontrolka LED powinna zacząć migać na zielono po włączeniu zasilania. Przełącz przełącznik podłączony do przekaźnika, aby sprawdzić, czy obciążenie zmienia stan.

Jeśli test się nie powiedzie, sprawdź:

zasilanie jest całkowicie przywrócone
okablowanie dokładnie odpowiada instrukcjom
obciążenie nie jest zbyt duże, co mogłoby spowodować przegrzanie przekaźnika i jego wyłączenie.

OSTRZEŻENIE

Produkt należy instalować wewnątrz pomieszczeń po zakończeniu wszelkich prac budowlanych.
Przed instalacją urządzenie należy przechowywać w suchym, odpornym na kurz i pleśń miejscu.
Nie instaluj przekaźnika w miejscach narażonych na bezpośrednie działanie promieni słonecznych, wysoką temperaturę lub wilgotność. Trzymaj z dala od chemikaliów, wody i kurzu.
Upewnij się, że urządzenie nigdy nie znajduje się blisko źródła ciepła lub otwartego ognia, aby zapobiec pożarowi.
Upewnij się, że urządzenie jest podłączone do źródła zasilania, które nie przekracza maksymalnej mocy obciążenia.
Żadna część urządzenia nie może być wymieniana ani naprawiana przez użytkownika.

STEROWANIE Z-WAVE

Istnieją 2 metody dodania przekaźnika do Twojego kontrolera:

SmartStart: użyj interfejsu kontrolera / aplikacji, aby zeskanować kod SmartStart na urządzeniu. Kod QR SmartStart / PIN bezpieczeństwa znajduje się na tylnej stronie przekaźnika. Po prostu włącz urządzenie, aby rozpocząć włączanie SmartStart – zostanie dodane automatycznie. NIE naciskaj przycisku Z-Wave. W SmartThings może być konieczne stuknięcie przycisku Z-Wave 3 razy. Zobacz linki poniżej dla instrukcji specyficznych dla kontrolera.

Ręczna integracja: rozpocznij integrację (parowanie) w aplikacji lub interfejsie kontrolera. Upewnij się, że urządzenie jest zasilane, i zakończ integrację przy przekaźniku: stuknij przycisk Z-Wave na przekaźniku 3 razy szybko. Kontrolka LED miga na zielono w celu sygnalizacji komunikacji i świeci na zielono przez 2 sekundy, jeśli integracja zakończyła się sukcesem, lub na czerwono przez 2 sekundy, jeśli próba parowania nie powiodła się.

Jak dodać ZEN58 Przekaźnik Niskonapięciowy XS do Home Assistant

Jak dodać ZEN58 Przekaźnik Niskonapięciowy XS do Home Seer

Jak dodać ZEN58 Przekaźnik Niskonapięciowy XS do Hubitat

Jak dodać ZEN58 Przekaźnik Niskonapięciowy XS do SmartThings

Jak dodać ZEN58 Przekaźnik Niskonapięciowy XS do Z-Box

ROZWIĄZYWANIE PROBLEMÓW

Przekaźnik nie dodaje się do Twojego systemu? Spróbuj:

Rozpocznij WYKLUCZENIE i naciśnij przycisk Z-Wave 3 razy szybko.
Naciśnij przycisk Z-Wave 3 razy jak najszybciej, aby dodać.
Przybliż kontroler do przekaźnika, może być poza zasięgiem.
Więcej wskazówek dla Twojego kontrolera znajdziesz pod linkami poniżej

Nie można dodać ZEN58 Przekaźnika Niskonapięciowego XS do Home Assistant

Nie można dodać ZEN58 Przekaźnika Niskonapięciowego XS do HomeSeer

Nie można dodać ZEN58 Przekaźnika Niskonapięciowego XS do Hubitat

Nie można dodać ZEN58 Przekaźnika Niskonapięciowego XS do SmartThings

Nie można dodać ZEN58 Przekaźnika Niskonapięciowego XS do Z-Box

Przekaźnik nie steruje już ręcznie obciążeniem? Spróbuj:

Wyłącz zasilanie w panelu zabezpieczeń i sprawdź, czy przewód się nie poluzował.
Wyklucz przekaźnik z kontrolera lub zresetuj go.
Obciążenie może być niekompatybilne, sprawdź specyfikacje.

PRZYWRÓCENIE USTAWIEŃ FABRYCZNYCH

Jeśli Twój główny kontroler jest niedostępny lub nie działa, może być konieczne zresetowanie urządzenia do ustawień fabrycznych. Aby zresetować przekaźnik, naciśnij przycisk Z-Wave raz, a następnie przytrzymaj go przez 15 sekund. Kontrolka LED miga w trakcie procesu i świeci na czerwono przez 3 sekundy, aby potwierdzić pomyślne zresetowanie. UWAGA: Wszystkie wcześniej zapisane działania i ustawienia użytkownika zostaną usunięte z pamięci urządzenia.

USTAWIENIA ROZSZERZONE

Oto wybór dostępnych ustawień umożliwiających dostosowanie przekaźnika:

ZEN58 Przekaźnik Niskonapięciowy XS – Ustawienia Zaawansowane

Instrukcje specyficzne dla kontrolera w celu uzyskania dostępu do ustawień zaawansowanych:

Jak uzyskać dostęp do ustawień zaawansowanych ZEN58 Przekaźnika Niskonapięciowego XS w Home Assistant

Jak uzyskać dostęp do ustawień zaawansowanych ZEN58 Przekaźnika Niskonapięciowego XS w HomeSeer

Jak uzyskać dostęp do ustawień zaawansowanych ZEN58 Przekaźnika Niskonapięciowego XS w Hubitat

Jak uzyskać dostęp do ustawień zaawansowanych ZEN58 Przekaźnika Niskonapięciowego XS w SmartThings

Jak uzyskać dostęp do ustawień zaawansowanych ZEN58 Przekaźnika Niskonapięciowego XS w Z-Box

ASOCJACJA

Ten przekaźnik obsługuje Grupę 1 z maksymalnie 5 urządzeniami dla komunikacji Lifeline, Grupę 2 z maksymalnie 5 urządzeniami oraz Grupę 3 z maksymalnie 5 urządzeniami. Urządzenie wysyła BASIC REPORT i SWITCH BINARY REPORT do Grupy 1 oraz polecenie BASIC SET do Grupy 2 i Grupy 3 (dla EP2), gdy stan ulegnie zmianie. Możesz ustawić bezpośrednią asocjację, aby przekaźnik sterował innym urządzeniem Z-Wave niezależnie od kontrolera, używając Grupy 2 lub Grupy 3 (dla EP2, jeśli parametr 5 jest ustawiony na wartość 10). Nie każdy kontroler ujawnia ustawienia bezpośredniej asocjacji w interfejsie, więc sprawdź u dostawcy systemu lub skontaktuj się z naszym wsparciem.

S2

Produkt można włączyć i obsługiwać w każdej sieci Z-Wave z innymi certyfikowanymi urządzeniami Z-Wave od innych producentów i/lub innymi aplikacjami. Wszystkie węzły zasilane sieciowo w sieci działają jako repeatery niezależnie od producenta, aby zwiększyć niezawodność sieci. Produkt posiada najnowszy framework Security 2 (S2), aby wyeliminować ryzyko ataków na sieci smart home. Urządzenie wyposażone jest w unikalny kod uwierzytelniający do zaufanej komunikacji bezprzewodowej.

GWARANCJA

Produkt objęty jest 12-miesięczną ograniczoną gwarancją oraz 5-letnią gwarancją rozszerzoną po rejestracji. Aby przeczytać pełną politykę gwarancyjną lub zgłosić roszczenie, odwiedź www.getzooz.com/warranty

W ŻADNYM WYPADKU ZOOZ ANI JEGO SPÓŁKI ZALEŻNE I POWIĄZANE NIE PONOSZĄ ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK SZKODY POŚREDNIE, PRZYPADKOWE, KARNE, SPECJALNE LUB WTÓRNE, ANI ZA STRATĘ ZYSKÓW, PRZYCHODU LUB UŻYTKU PONIESIONĄ PRZEZ KLIENTA LUB OSOBY TRZECIE, NIEZALEŻNIE CZY W RAMACH UMOWY CZY INACZEJ, NAWET JEŚLI POINFORMOWANO O MOŻLIWOŚCI TAKICH SZKÓD. ODPOWIEDZIALNOŚĆ ZOOZ I WYŁĄCZNE ŚRODKI ZARADCZE KLIENTA W ZWIĄZKU Z NINIEJSZĄ UMOWĄ LUB SPRZEDAŻĄ LUB UŻYTKOWANIEM PRODUKTÓW, BEZ WZGLĘDU NA PODSTAWĘ (NIEOSTROŻNOŚĆ, ŚCISŁA ODPOWIEDZIALNOŚĆ, NARUSZENIE GWARANCJI, NARUSZENIE UMOWY LUB ZASADY SPRAWIEDLIWOŚCI), OGRANICZA SIĘ WYRAŹNIE DO, WEDŁUG WYBORU ZOOZ, WYMIANY LUB ZWROTU CENY ZAKUPU ZA TE PRODUKTY, DOTYCZĄCE KTÓRYCH ROSZCZENIA ZOSTAŁY ZGŁOSZONE. WSZELKIE ROSZCZENIA WYNIKAJĄCE Z NINIEJSZEJ UMOWY LUB SPRZEDAŻY LUB UŻYTKOWANIA PRODUKTÓW UWAŻA SIĘ ZA ZRZECZONE, JEŚLI NIE ZOSTANĄ ZGŁOSZONE NA PIŚMIE W CIĄGU 30 DNI OD DOSTAWY ZOOZ LUB OD USTALONEGO TERMINU DOSTAWY W PRZYPADKU BRAKU DOSTAWY.

FCC UWAGA

PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA ŻADNE ZAKŁÓCENIA RADIOWE LUB TELEWIZYJNE SPOWODOWANE NIEAUTORYZOWANYMI MODYFIKACJAMI TEGO URZĄDZENIA. TAKIE MODYFIKACJE MOGĄ UNIEWAŻNIĆ PRAWO UŻYTKOWNIKA DO OBSŁUGI URZĄDZENIA. PRZECHOWYWAJ W POMIESZCZENIU, GDY NIE JEST UŻYWANE. TYLKO DO SUCHEGO ŚRODOWISKA. NIE ZANURZAJ W WODZIE. NIE DO STOSOWANIA W MIEJSCACH NARAŻONYCH NA BEZPOŚREDNI KONTAKT Z WODĄ.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym warunkom:

Urządzenie nie może powodować szkodliwych zakłóceń
Urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym takie, które mogą powodować niepożądane działanie.

Urządzenie zostało przetestowane i jest zgodne z limitami dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Limity te mają zapewnić rozsądną ochronę przed szkodliwymi zakłóceniami w środowisku mieszkalnym. Urządzenie generuje, wykorzystuje i może emitować energię radiową i w razie nieprawidłowej instalacji lub użytkowania może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli urządzenie powoduje szkodliwe zakłócenia odbioru radia lub telewizji, użytkownik może spróbować:

Ponownie ustawić antenę odbiorczą lub umieścić ją w innym miejscu
Zwiększyć odległość między urządzeniem a odbiornikiem
Podłączyć urządzenie do oddzielnego gniazdka lub obwodu niż odbiornik
Skonsultować się z dealerem lub wykwalifikowanym technikiem radiowo-telewizyjnym w celu uzyskania dalszej pomocy

Wszystkie użyte nazwy handlowe są własnością odpowiednich właścicieli.
