ZEN58 Niederspannungs-XS-Relais Bedienungsanleitung

Vergessen Sie nicht, Ihr Produkt für eine verlängerte Garantie und weitere Vorteile zu registrieren:

Klicken Sie hier, um Ihr Gerät hier zu registrieren.

EIGENSCHAFTEN

Manuelle oder Z-Wave™ Ein-/Aus-Steuerung für Niederspannungslasten
Ideal zur Automatisierung von Garagentoren und Einfahrtstoren
Überwacht analoge Trockenkontakteingänge wie Öffnungs-/Schließsensoren
Installation hinter Ihrem bestehenden Wandschalter (Einpolig oder Wechselschaltung)
Z-Wave™ Long Range für ein kabelloses Netzwerk der nächsten Stufe
Speichert und stellt den Ein-/Aus-Status nach einem Stromausfall wieder her
800-Serie Z-Wave und S2 SmartStart Sicherheit

SPEZIFIKATIONEN

Modellnummer: ZEN58 800LR
Leistung: 9~40V AC/DC
Maximale Last: 3A bei 240 V
Reichweite: Bis zu 300 Fuß Sichtlinie (bis zu 1300 Fuß mit aktiviertem Z-Wave Long Range, Ihr Hub muss diese Funktion unterstützen)
Betriebstemperatur: 32-104° F (0-40° C)
Installation und Verwendung: Nur Innenbereich
Abmessungen: 1,2” x 1” x 0,6”

VORSICHT

Dies ist ein elektrisches Gerät – bitte seien Sie vorsichtig bei der Installation und dem Betrieb des Relais. Fernsteuerung von Geräten kann unbeabsichtigte oder automatisierte Stromaktivierungen verursachen. Verwenden Sie dieses Z-Wave-Gerät nicht zur Steuerung von Elektroheizungen oder anderen Geräten, die bei unbeaufsichtigtem Betrieb Brandgefahr, Verbrennungen oder Stromschlagrisiko verursachen können. Um das Risiko einer Überhitzung und möglichen Schäden an anderer Ausrüstung zu verringern, installieren Sie dieses Gerät nicht zur Steuerung einer Steckdose; eines motorbetriebenen Geräts; einer Leuchtstofflampe; oder eines transformatorgespeisten Geräts.

Dieses Relais ist für die Installation gemäß dem National Electric Code und lokalen Vorschriften vorgesehen. Es wird empfohlen, dass ein lizenzierter Elektriker diese Installation durchführt.

VERKABELUNG: LESEN SIE ES!

LAST PRÜFEN: Überschreiten Sie nicht 3 A für ohmsche Lasten.
STROM AUSSCHALTEN: Schalten Sie den Stromkreis im Sicherungskasten aus, bevor Sie beginnen. Wenn Sie in einer Mehrfachschalterbox mit mehreren Stromkreisen installieren, schalten Sie den Strom in allen Stromkreisen aus.
WANDSCHALTER ENTFERNEN: Wenn die Last derzeit von einem Wandschalter gesteuert wird, entfernen Sie diesen vorsichtig aus der Box und trennen Sie die Drähte vom Schalter.
Z-WAVE-RELAIS ANSCHLIESSEN: Folgen Sie den Anweisungen im entsprechenden Diagramm für Ihre Einrichtung. Wenn Sie Ihr Szenario in den untenstehenden Diagrammen nicht finden, wenden Sie sich bitte an unser Support-Team für individuelle Anweisungen, wir helfen gerne: [email protected].
RELAIS STROM VERSORGEN: Verwenden Sie die Anschlüsse „DC+“ und „DC-“ am Gerät, um Niederspannungsstrom zuzuführen. Dieses Relais kann nur mit einer 9~40V AC/DC Stromquelle betrieben werden. Achten Sie bei der Verwendung von Gleichstrom auf die richtige Polarität.

VERKABELUNGSTIPPS

FOTOS MACHEN: Dokumentieren Sie Ihre Einrichtung, bevor Sie Drähte trennen, und senden Sie uns Bilder Ihrer bestehenden Installation, damit wir bei Bedarf helfen können.

WERKZEUGE BEREITSTELLEN: Verwenden Sie stets die richtige Schraubendrehergröße für die Schrauben an den Klemmen Ihres Z-Wave-Relais und der Wandschalter (falls angeschlossen). Verwenden Sie geeignete Elektrowerkzeuge beim Schneiden, Vorbereiten und Abisolieren von Drähten. Wenn Sie nicht über die notwendigen Werkzeuge verfügen oder unsicher sind, welche Werkzeuge zu verwenden sind oder wie, beauftragen Sie bitte einen Elektriker mit der Installation.

SICHERHEIT ZUERST: Befolgen Sie den National Electrical Code und Ihre örtlichen Sicherheitsvorschriften bei der Installation, einschließlich (aber nicht beschränkt auf) der Wahl des richtigen Drahtquerschnitts für Verbindungsdrähte. Der empfohlene Querschnitt für 15-Ampere-Stromkreise beträgt 14 AWG.

SO SICHERN SIE DRÄHTE IN DEN KLEMMEN: Lösen Sie zunächst die Schraube der entsprechenden Klemme nur so weit, dass ein klarer Öffnungsraum für den Draht entsteht. Stellen Sie sicher, dass der Draht auf die richtige Länge abisoliert und gerade ist, bevor Sie ihn in die Klemme einsetzen. Schrauben Sie die Klemmschraube vorsichtig wieder fest, um den Draht zu fixieren. Überprüfen Sie die Verbindung, indem Sie vorsichtig am Draht ziehen, um sicherzustellen, dass er sicher befestigt ist.

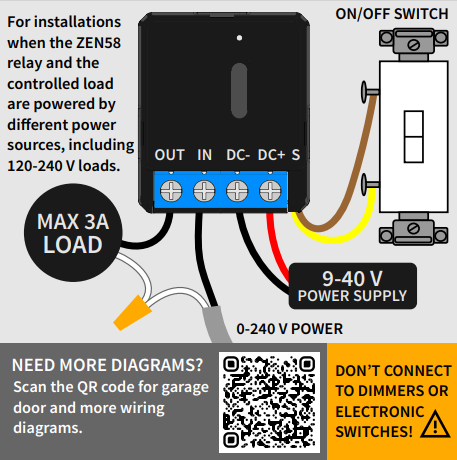

ZEN58 VERKABELUNGSDIAGRAMM MIT GETRENNTEN STROMQUELLEN

RELAIS TESTEN

Die LED-Anzeige sollte grün zu blinken beginnen, wenn Sie den Strom wieder einschalten. Schalten Sie den mit dem Relais verbundenen Schalter um, um zu überprüfen, ob sich die Last ändert.

Wenn der Test fehlschlägt, überprüfen Sie bitte:

Strom ist vollständig wiederhergestellt
Verkabelung entspricht exakt den Anweisungen
Die Last ist nicht zu groß, sodass das Relais überhitzt und sich abschaltet.

WARNUNG

Dieses Produkt sollte nach Abschluss von Renovierungsarbeiten im Innenbereich installiert werden.
Vor der Installation sollte das Gerät an einem trockenen, staub- und schimmelfreien Ort aufbewahrt werden.
Installieren Sie das Relais nicht an einem Ort mit direkter Sonneneinstrahlung, hohen Temperaturen oder hoher Luftfeuchtigkeit. Halten Sie das Gerät fern von Chemikalien, Wasser und Staub.
Stellen Sie sicher, dass das Gerät niemals in der Nähe einer Wärmequelle oder offenen Flamme installiert wird, um Brandgefahr zu vermeiden.
Stellen Sie sicher, dass das Gerät an eine Stromquelle angeschlossen ist, die die maximale Lastleistung nicht überschreitet.
Keine Teile des Geräts dürfen vom Benutzer ersetzt oder repariert werden.

Z-WAVE-STEUERUNG

Es gibt 2 Methoden, um das Relais zu Ihrem Hub hinzuzufügen:

SmartStart: Verwenden Sie die Hub-Benutzeroberfläche / App, um den SmartStart-Code am Gerät zu scannen. Der SmartStart-QR-Code / Sicherheits-PIN befindet sich auf der Rückseite des Relais. Schalten Sie das Gerät einfach ein, um SmartStart einzuschließen; es wird automatisch hinzugefügt. Drücken Sie NICHT die Z-Wave-Taste. Bei SmartThings müssen Sie möglicherweise die Z-Wave-Taste 3-mal antippen. Siehe Links unten für hub-spezifische Anweisungen.

Manuelle Einbindung: Starten Sie die Einbindung (Pairing) in der App oder Hub-Benutzeroberfläche. Stellen Sie sicher, dass das Gerät mit Strom versorgt wird, und schließen Sie die Einbindung am Relais ab: Tippen Sie schnell 3-mal auf die Z-Wave-Taste am Relais. Die LED-Anzeige blinkt grün, um die Kommunikation anzuzeigen, und leuchtet 2 Sekunden grün, wenn die Einbindung erfolgreich war, oder 2 Sekunden rot, wenn der Pairing-Versuch fehlschlägt.

Wie man das ZEN58 Niederspannungs-XS-Relais zu Home Assistant hinzufügt

Wie man das ZEN58 Niederspannungs-XS-Relais zu Home Seer hinzufügt

Wie man das ZEN58 Niederspannungs-XS-Relais zu Hubitat hinzufügt

Wie man das ZEN58 Niederspannungs-XS-Relais zu SmartThings hinzufügt

Wie man das ZEN58 Niederspannungs-XS-Relais zu Z-Box hinzufügt

FEHLERSUCHE

Das Relais lässt sich nicht zu Ihrem System hinzufügen? Versuchen Sie Folgendes:

EXKLUSION starten und die Z-Wave-Taste 3-mal schnell drücken.
Drücken Sie die Z-Wave-Taste 3-mal so schnell wie möglich, um hinzuzufügen.
Bringen Sie den Hub näher an das Relais heran, es könnte außerhalb der Reichweite sein.
Weitere Tipps für Ihren Hub finden Sie unter den Links unten

Kann das ZEN58 Niederspannungs-XS-Relais nicht zu Home Assistant hinzugefügt werden

Kann das ZEN58 Niederspannungs-XS-Relais nicht zu HomeSeer hinzugefügt werden

Kann das ZEN58 Niederspannungs-XS-Relais nicht zu Hubitat hinzugefügt werden

Kann das ZEN58 Niederspannungs-XS-Relais nicht zu SmartThings hinzugefügt werden

Kann das ZEN58 Niederspannungs-XS-Relais nicht zu Z-Box hinzugefügt werden

Das Relais steuert die Last manuell nicht mehr? Versuchen Sie Folgendes:

Strom im Sicherungskasten ausschalten und prüfen, ob sich ein Draht gelöst hat.
Relais vom Hub ausschließen oder zurücksetzen.
Die Last ist möglicherweise nicht kompatibel, überprüfen Sie die Spezifikationen.

WERKSEINSTELLUNG

Wenn Ihr primärer Controller fehlt oder nicht funktionsfähig ist, müssen Sie das Gerät möglicherweise auf Werkseinstellungen zurücksetzen. Zum Zurücksetzen des Relais drücken Sie die Z-Wave-Taste einmal und halten danach die Taste 15 Sekunden lang gedrückt. Die LED-Anzeige blinkt während des Vorgangs und leuchtet 3 Sekunden rot, um das erfolgreiche Zurücksetzen zu bestätigen. HINWEIS: Alle zuvor aufgezeichneten Aktivitäten und benutzerdefinierten Einstellungen werden aus dem Gerätespeicher gelöscht.

ERWEITERTE EINSTELLUNGEN

Hier ist eine Auswahl der verfügbaren Einstellungen zur Anpassung Ihres Relais:

ZEN58 Niederspannungs-XS-Relais Erweiterte Einstellungen

Hier sind hub-spezifische Anweisungen, um auf die erweiterten Einstellungen zuzugreifen:

Wie man auf die erweiterten Einstellungen des ZEN58 Niederspannungs-XS-Relais in Home Assistant zugreift

Wie man auf die erweiterten Einstellungen des ZEN58 Niederspannungs-XS-Relais in HomeSeer zugreift

Wie man auf die erweiterten Einstellungen des ZEN58 Niederspannungs-XS-Relais in Hubitat zugreift

Wie man auf die erweiterten Einstellungen des ZEN58 Niederspannungs-XS-Relais in SmartThings zugreift

Wie man auf die erweiterten Einstellungen des ZEN58 Niederspannungs-XS-Relais in Z-Box zugreift

ASSOZIATION

Dieses Relais unterstützt Gruppe 1 mit bis zu 5 Geräten für Lifeline-Gruppenkommunikation, Gruppe 2 mit bis zu 5 Geräten und Gruppe 3 mit bis zu 5 Geräten. Dieses Gerät sendet BASIC REPORT und SWITCH BINARY REPORT an Gruppe 1 und BASIC SET-Befehle an Gruppe 2 und Gruppe 3 (für EP2), wenn sich der Status ändert. Sie können direkte Assoziationen festlegen, damit das Relais ein anderes Z-Wave-Gerät unabhängig vom Hub steuert, indem Sie Gruppe 2 oder Gruppe 3 (für EP2, wenn Parameter 5 auf Wert 10 gesetzt ist) verwenden. Nicht jeder Hub zeigt direkte Assoziationseinstellungen in der Oberfläche an, überprüfen Sie daher bitte bei Ihrem Systemanbieter oder wenden Sie sich an unseren Support.

S2

Dieses Produkt kann in jedes Z-Wave-Netzwerk mit anderen Z-Wave-zertifizierten Geräten von anderen Herstellern und/oder anderen Anwendungen eingebunden und betrieben werden. Alle netzbetriebenen Knoten innerhalb des Netzwerks fungieren unabhängig vom Hersteller als Repeater, um die Zuverlässigkeit des Netzwerks zu erhöhen. Dieses Produkt verfügt über das neueste Security 2 (S2) Framework, um das Risiko von Smart-Home-Netzwerk-Hacks zu reduzieren. Dieses Gerät ist mit einem einzigartigen Authentifizierungscode für vertrauenswürdige drahtlose Kommunikation ausgestattet.

GARANTIE

Dieses Produkt unterliegt einer 12-monatigen eingeschränkten Garantie und einer 5-jährigen erweiterten Garantie nach Registrierung. Um die vollständige Garantiepolitik zu lesen oder einen Garantieanspruch einzureichen, besuchen Sie bitte www.getzooz.com/warranty

ZOOZ ODER SEINE TOCHTERGESELLSCHAFTEN UND PARTNER SIND UNTER KEINEN UMSTÄNDEN FÜR INDIREKTE, ZUFÄLLIGE, STRAF-, BESONDERE ODER FOLGESCHÄDEN ODER SCHÄDEN DURCH GEWINNVERLUST, UMSATZVERLUST ODER NUTZUNGSVERLUST HAFTBAR, DIE DEM KUNDEN ODER DRITTEN ENTSTEHEN, OB IN EINEM VERTRAGLICHEN VERHÄLTNIS ODER ANDERWEITIG, SELBST WENN ÜBER DIE MÖGLICHKEIT SOLCHER SCHÄDEN INFORMIERT WURDE. DIE HAFTUNG VON ZOOZ UND DAS AUSSCHLIESSLICHE RECHTSMITTEL DES KUNDEN FÜR JEGLICHE ANSPRÜCHE IM ZUSAMMENHANG MIT DIESEM VERTRAG ODER DEM VERKAUF ODER DER NUTZUNG DER PRODUKTE, OB AUF GRUND VON FAHRLÄSSIGKEIT, STRIKTER HAFTUNG, GARANTIEVERLETZUNG, VERTRAGSVERLETZUNG ODER GERECHTIGKEITSGRÜNDEN, IST AUSDRÜCKLICH BEGRENZT AUF, NACH WAHL VON ZOOZ, DEN ERSATZ ODER DIE ERSTATTUNG DES KAUFPREISES FÜR DEN TEIL DER PRODUKTE, FÜR DEN SCHÄDEN GELTEND GEMACHT WERDEN. ALLE ANSPRÜCHE JEGLICHER ART IM ZUSAMMENHANG MIT DIESEM VERTRAG ODER DEM VERKAUF ODER DER NUTZUNG DER PRODUKTE GELTEN ALS VERZICHTET, ES SEI DENN, SIE WERDEN SCHRIFTLICH INNERHALB VON DREIßIG (30) TAGEN NACH LIEFERUNG DURCH ZOOZ ODER DEM FESTGELEGTEN LIEFERTERMIN BEI NICHTLIEFERUNG GEMACHT.

FCC-HINWEIS

DER HERSTELLER IST NICHT FÜR FUNK- ODER FERNSEHSTÖRUNGEN VERANTWORTLICH, DIE DURCH UNAUTORISIERTE MODIFIKATIONEN AN DIESEM GERÄT VERURSACHT WERDEN. SOLCHE MODIFIKATIONEN KÖNNTEN DIE BEDIENERBERECHTIGUNG FÜR DAS GERÄT AUFHEBEN. BEIM NICHTGEBRAUCH IM INNENBEREICH AUFBEWAHREN. NUR FÜR TROCKENE ORTE GEEIGNET. NICHT IN WASSER EINTAUCHEN. NICHT FÜR DIREKTE WASSEREXPOSITION GEEIGNET.

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden Bedingungen:

Dieses Gerät darf keine schädlichen Störungen verursachen
Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich solcher, die eine unerwünschte Funktion verursachen könnten.

Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in Wohnumgebungen bieten. Dieses Gerät erzeugt, verwendet und kann Funkenergie abstrahlen und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, schädliche Störungen im Funkverkehr verursachen. Es gibt jedoch keine Garantie, dass Störungen in einer bestimmten Installation nicht auftreten. Wenn dieses Gerät schädliche Störungen beim Radio- oder Fernsehempfang verursacht, kann der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

Richten Sie die Empfangsantenne neu aus oder platzieren Sie sie an einem anderen Ort
Erhöhen Sie den Abstand zwischen Gerät und Empfänger
Schließen Sie das Gerät an eine separate Steckdose oder einen separaten Stromkreis als den Empfänger an
Konsultieren Sie den Händler oder einen erfahrenen Radio-/Fernsehtechniker für weitere Hilfe
