PRODUCTHANDLEIDING ZEN58 LAAGSPANNINGSRELAIS

Vergeet niet uw product te registreren voor verlengde garantie en extra voordelen.

Klik hier om uw apparaat te registreren.

FUNCTIES

Handmatige of Z-Wave bediening voor aan uit van laagspanningsbelastingen
Ideaal voor automatisering van garagedeuren en toegangspoorten
Bewaakt analoge droogcontactingangen zoals open en dicht sensoren
Installatie achter een bestaande enkelpolige of wisselschakelaar
Z-Wave Long Range voor draadloze netwerken van de volgende generatie
Slaat de aan uit status op en herstelt deze na een stroomuitval
Z-Wave 800 serie chip en S2 SmartStart beveiliging

TECHNISCHE SPECIFICATIES

Modelnummer ZEN58 800LR
Voeding 9 tot 40 V AC of DC
Maximale belasting 3 A bij 240 V
Bereik tot 300 voet in open zicht tot 1300 voet met Z-Wave Long Range ingeschakeld en ondersteund door uw kontroler
Bedrijfstemperatuur 0 tot 40 graden Celsius
Installatie en gebruik alleen binnenshuis
Afmetingen 3,0 cm x 2,5 cm x 1,5 cm

WAARSCHUWING

Dit apparaat is een elektrisch product. Wees voorzichtig tijdens installatie en gebruik. Afstandsbediening van apparaten kan leiden tot onbedoeld of automatisch inschakelen. Gebruik dit Z-Wave apparaat niet om elektrische kachels of andere apparaten te bedienen die brandwonden of elektrische schokken kunnen veroorzaken wanneer ze onbeheerd worden achtergelaten. Om oververhitting en mogelijke schade aan andere apparatuur te voorkomen mag dit apparaat niet worden gebruikt voor het bedienen van stopcontacten motorbelastingen fluorescentieverlichting of verlichting met transformatoren.

Dit relais moet worden geïnstalleerd in overeenstemming met de nationale elektrische voorschriften en lokale regelgeving. Het wordt aanbevolen dat de installatie wordt uitgevoerd door een erkend elektricien.

BEDRADING LEES DIT ZORGVULDIG

CONTROLEER DE BELASTING: overschrijd niet 3 A voor resistieve belastingen.
SCHAKEL DE STROOM UIT: schakel de stroom uit bij de zekeringkast voordat u begint. Als u werkt in een doos met meerdere schakelaars en circuits schakel alle circuits uit.
VERWIJDER DE MUURSCHAKELAAR: als de belasting momenteel wordt bediend door een muurschakelaar verwijder deze voorzichtig en koppel de draden los.
SLUIT HET Z-WAVE RELAIS AAN: volg het bedradingsschema voor uw configuratie. Als uw scenario niet wordt weergegeven neem contact op met onze ondersteuning voor aangepaste instructies via [email protected].
VOED HET RELAIS: gebruik de DC plus en DC min aansluitingen om het apparaat van stroom te voorzien. Gebruik uitsluitend een 9 tot 40 V AC of DC voeding en respecteer de polariteit bij DC.

BEDRADINGSTIPS

MAAK FOTO’S: maak foto’s van de bestaande bedrading voordat u iets loskoppelt.

GEBRUIK JUISTE GEREEDSCHAPPEN: gebruik de juiste schroevendraaiermaat en geschikt elektrisch gereedschap. Als u niet zeker bent schakel een elektricien in.

VEILIGHEID VOOROP: volg altijd de geldende elektrische voorschriften en gebruik de juiste draaddikte.

HOE DRADEN TE BEVESTIGEN: draai de klem los plaats de gestript draad recht in de opening en draai stevig vast. Trek zachtjes om te controleren.

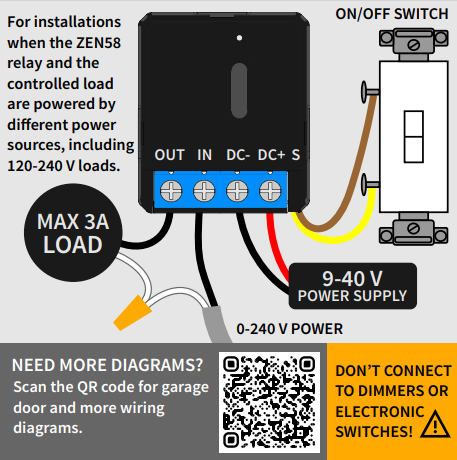

BEDRADINGSSCHEMA ZEN58 MET GESCHEIDEN VOEDINGEN

RELAISTEST

De LED moet groen knipperen wanneer de stroom wordt hersteld. Bedien de aangesloten schakelaar om te controleren of de belasting schakelt.

Als de test mislukt controleer of de voeding aanwezig is de bedrading correct is en de belasting niet te hoog is.

WAARSCHUWING

Dit product moet binnenshuis worden geïnstalleerd na voltooiing van bouwwerkzaamheden
Bewaar het apparaat voor installatie op een droge stofvrije plaats
Installeer het relais niet in direct zonlicht bij hoge temperaturen of vocht
Plaats het apparaat niet in de buurt van hittebronnen of open vuur
Zorg dat de voedingsbron de maximale belasting niet overschrijdt
Er zijn geen onderdelen die door de gebruiker kunnen worden vervangen

Z-WAVE BEDIENING

Er zijn twee methoden om het relais toe te voegen aan uw kontroler

SmartStart: scan de SmartStart QR code met de app van de kontroler. Voorzie het apparaat van stroom en het wordt automatisch toegevoegd. Druk niet op de Z-Wave knop

Handmatige inclusie: start inclusie in de app van de kontroler en druk vervolgens drie keer snel op de Z-Wave knop. Groen knipperen geeft communicatie aan. Groen gedurende twee seconden betekent succes rood betekent mislukt

Handleidingen voor specifieke kontrolers.

Hoe u de ZEN58 Low Voltage XS Relay toevoegt aan Home Assistant

Hoe u de ZEN58 Low Voltage XS Relay toevoegt aan HomeSeer

Hoe u de ZEN58 Low Voltage XS Relay toevoegt aan Hubitat

Hoe u de ZEN58 Low Voltage XS Relay toevoegt aan SmartThings

Hoe u de ZEN58 Low Voltage XS Relay toevoegt aan Z-Box

PROBLEEMOPLOSSING

De relais kan niet aan uw systeem worden toegevoegd? Probeer het volgende:

Start EXCLUSIE en druk de Z-Wave knop 3 keer snel achter elkaar in.
Druk de Z-Wave knop opnieuw 3 keer zo snel mogelijk in om toe te voegen.
Breng de hub dichter bij het relais, het apparaat kan buiten bereik zijn.
Bekijk meer tips voor uw hub via de onderstaande links.

Kan de ZEN58 Low Voltage XS Relay niet toevoegen aan Home Assistant

Kan de ZEN58 Low Voltage XS Relay niet toevoegen aan HomeSeer

Kan de ZEN58 Low Voltage XS Relay niet toevoegen aan Hubitat

Kan de ZEN58 Low Voltage XS Relay niet toevoegen aan SmartThings

Kan de ZEN58 Low Voltage XS Relay niet toevoegen aan Z-Box

FABRIEKSRESET

Druk eenmaal op de Z-Wave knop en houd deze daarna 15 seconden ingedrukt. De LED knippert en wordt rood ter bevestiging.

Let op alle instellingen en opgeslagen gegevens worden gewist.

GEAVANCEERDE INSTELLINGEN

Er zijn meerdere parameters beschikbaar voor aanpassing.

Geavanceerde instellingen van de ZEN58 Low Voltage XS Relay

Hoe u toegang krijgt tot de geavanceerde instellingen van de ZEN58 Low Voltage XS Relay in Home Assistant

Hoe u toegang krijgt tot de geavanceerde instellingen van de ZEN58 Low Voltage XS Relay in HomeSeer

Hoe u toegang krijgt tot de geavanceerde instellingen van de ZEN58 Low Voltage XS Relay in Hubitat

Hoe u toegang krijgt tot de geavanceerde instellingen van de ZEN58 Low Voltage XS Relay in SmartThings

Hoe u toegang krijgt tot de geavanceerde instellingen van de ZEN58 Low Voltage XS Relay in Z-Box

ASSOCIATIE

Deze relais ondersteunt Groep 1 met maximaal 5 apparaten voor Lifeline Group communicatie, Groep 2 met maximaal 5 apparaten en Groep 3 met maximaal 5 apparaten. Dit apparaat verzendt een BASIC REPORT en SWITCH BINARY REPORT naar Groep 1 en een BASIC SET opdracht naar Groep 2 en Groep 3 (voor EP2) wanneer de status verandert. U kunt directe associatie instellen zodat de relais een ander Z-Wave apparaat onafhankelijk van de hub kan bedienen door Groep 2 of Groep 3 te gebruiken (voor EP2 als parameter 5 is ingesteld op waarde 10). Niet elke hub biedt instellingen voor directe associatie in de interface, controleer daarom bij uw systeemprovider voor details of neem contact op met onze ondersteuning voor hulp.

S2 BEVEILIGING

Dit product kan worden opgenomen en bediend in elk Z Wave netwerk met andere Z Wave gecertificeerde apparaten van andere fabrikanten en of andere toepassingen. Alle knooppunten binnen het netwerk die niet op batterijen werken, fungeren als repeaters ongeacht de fabrikant om de betrouwbaarheid van het netwerk te vergroten. Dit product is voorzien van het nieuwste Security 2 S2 framework om risico’s op hacking van het smart home netwerk te verminderen. Dit apparaat is uitgerust met een unieke authenticatiecode voor betrouwbare draadloze communicatie.

GARANTIE

Dit product heeft 12 maanden beperkte garantie en een verlengde garantie van 5 jaar na registratie. Volledige voorwaarden zijn beschikbaar op de website van Zooz
