Manuel Du Produit Relais Basse Tension ZEN58

N’oubliez pas d’enregistrer votre produit pour bénéficier d’une garantie prolongée et d’autres avantages.
Cliquez ici pour enregistrer votre appareil.

FONCTIONNALITÉS

Commande marche arrêt manuelle ou Z-Wave™ pour charges basse tension
Idéal pour l’automatisation des portes de garage et portails d’entrée
Surveille les entrées analogiques à contact sec telles que les capteurs d’ouverture et de fermeture
S’installe derrière votre interrupteur mural existant monopolaire ou va et vient
Z-Wave™ Long Range pour un réseau sans fil de nouvelle génération
Mémorise et restaure l’état marche arrêt après une coupure de courant
Z-Wave série 800 et sécurité S2 SmartStart

CARACTÉRISTIQUES TECHNIQUES

Numéro de modèle : ZEN58 800LR
Alimentation : 9 à 40 V AC ou DC
Charge maximale : 3 A à 240 V
Portée : jusqu’à 300 pieds en ligne de vue jusqu’à 1300 pieds avec Z-Wave Long Range activé votre contrôleur doit prendre en charge cette fonctionnalité
Température de fonctionnement : 32 à 104 degrés Fahrenheit 0 à 40 degrés Celsius
Installation et utilisation : intérieur uniquement
Dimensions : 1,2 pouce x 1 pouce x 0,6 pouce

ATTENTION

Cet appareil est un dispositif électrique. Faites preuve de prudence lors de l’installation et de l’utilisation du relais. Le contrôle à distance des appareils peut entraîner une mise sous tension involontaire ou automatisée. N’utilisez pas ce dispositif Z-Wave pour contrôler des radiateurs électriques ou d’autres appareils présentant un risque d’incendie, de brûlures ou de choc électrique lorsqu’ils sont laissés sans surveillance. Afin de réduire les risques de surchauffe et de dommages potentiels à d’autres équipements, n’installez pas cet appareil pour contrôler une prise, un appareil à moteur, un luminaire fluorescent ou un luminaire alimenté par transformateur.

Ce relais est destiné à être installé conformément au Code national de l’électricité et aux réglementations locales. Il est recommandé que l’installation soit effectuée par un électricien agréé.

CÂBLAGE À LIRE ATTENTIVEMENT

VÉRIFIEZ LA CHARGE : ne dépassez pas 3 A pour les charges résistives.
COUPEZ L’ALIMENTATION : coupez l’alimentation du circuit au niveau du tableau électrique avant de commencer. Si l’installation se fait dans un boîtier multi interrupteurs avec plusieurs circuits, coupez l’alimentation de tous les circuits.
RETIREZ L’INTERRUPTEUR MURAL : si la charge est actuellement contrôlée par un interrupteur mural, retirez-le soigneusement du boîtier et déconnectez les fils.
CONNECTEZ LE RELAIS Z-WAVE : suivez les instructions du schéma correspondant à votre configuration. Si vous ne trouvez pas votre scénario dans les schémas ci-dessous, demandez des instructions personnalisées à notre équipe d’assistance. Nous serons ravis de vous aider : [email protected].
ALIMENTEZ LE RELAIS : utilisez les bornes DC+ et DC- de l’appareil pour lui fournir une alimentation basse tension. Ce relais doit être alimenté uniquement par une source 9 à 40 V AC ou DC. Respectez la polarité lors de l’utilisation d’une alimentation DC.

CONSEILS DE CÂBLAGE

PRENEZ DES PHOTOS : avant de déconnecter les fils, documentez votre installation et envoyez-nous des photos afin que nous puissions vous aider si nécessaire.

RÉUNISSEZ VOS OUTILS : utilisez toujours la taille de tournevis appropriée pour les vis des bornes du relais Z-Wave et des interrupteurs muraux si connectés. Utilisez des outils électriques adaptés pour couper, préparer et dénuder les fils. Si vous ne disposez pas des outils nécessaires ou si vous n’êtes pas certain de leur utilisation, faites appel à un électricien.

LA SÉCURITÉ AVANT TOUT : respectez le Code national de l’électricité et les réglementations locales de sécurité lors de l’installation, y compris le choix du calibre correct des fils de raccordement. Le calibre recommandé pour les circuits de 15 ampères est 14 AWG.

COMMENT FIXER LES FILS DANS LES BORNES : dévissez d’abord la vis de la borne concernée juste assez pour créer une ouverture permettant l’insertion du fil. Assurez-vous que le fil est dénudé à la bonne longueur et parfaitement droit avant de l’insérer. Une fois le fil en place, revissez soigneusement la vis pour le maintenir. Vérifiez la connexion en tirant doucement sur le fil afin de confirmer qu’il est solidement fixé.

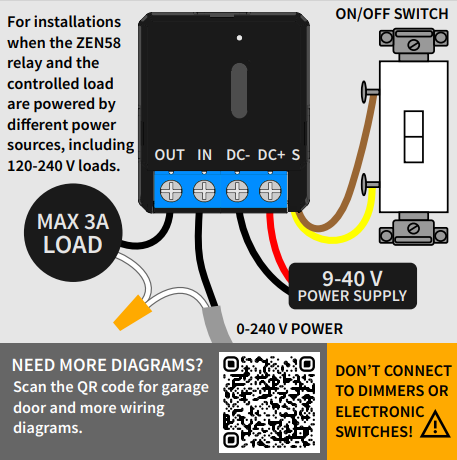

SCHÉMA DE CÂBLAGE ZEN58 AVEC SOURCES D’ALIMENTATION SÉPARÉES

TEST DU RELAIS

Le voyant LED doit commencer à clignoter en vert lorsque vous rétablissez l’alimentation. Actionnez l’interrupteur connecté au relais pour vérifier si l’état de la charge change.

Si le test échoue, vérifiez que :

l’alimentation est complètement rétablie
le câblage correspond exactement aux instructions
la charge n’est pas trop élevée provoquant une surchauffe et l’arrêt du relais

AVERTISSEMENT

Ce produit doit être installé en intérieur après la fin de toute rénovation du bâtiment.
Avant l’installation, l’appareil doit être stocké dans un endroit sec, à l’abri de la poussière et des moisissures.
N’installez pas le relais dans un endroit exposé directement au soleil, à des températures élevées ou à l’humidité. Tenez-le éloigné des produits chimiques, de l’eau et de la poussière.
Assurez-vous que l’appareil n’est jamais situé à proximité d’une source de chaleur ou d’une flamme nue afin d’éviter tout risque d’incendie.
Assurez-vous que l’appareil est connecté à une source d’alimentation électrique ne dépassant pas la charge maximale autorisée.
Aucune partie de l’appareil ne peut être remplacée ou réparée par l’utilisateur.

CONTRÔLE Z-WAVE

Il existe deux méthodes pour ajouter le relais à votre contrôleur :

SmartStart : utilisez l’interface ou l’application du contrôleur pour scanner le code SmartStart présent sur l’appareil. Le code QR SmartStart et le code PIN de sécurité se trouvent à l’arrière du relais. Alimentez simplement l’appareil pour l’inclusion SmartStart et il sera ajouté automatiquement. N’appuyez pas sur le bouton Z-Wave. Pour SmartThings, il peut être nécessaire d’appuyer trois fois sur le bouton Z-Wave. Consultez les liens ci-dessous pour les instructions spécifiques aux contrôleurs.

Inclusion manuelle : lancez l’inclusion dans l’application ou l’interface du contrôleur. Assurez-vous que l’appareil est alimenté puis finalisez l’inclusion au niveau du relais en appuyant rapidement trois fois sur le bouton Z-Wave. Le voyant LED clignotera en vert pour indiquer la communication et deviendra vert pendant deux secondes si l’inclusion est réussie ou rouge pendant deux secondes en cas d’échec.

Comment ajouter le relais basse tension ZEN58 XS à Home Assistant
Comment ajouter le relais basse tension ZEN58 XS à HomeSeer
Comment ajouter le relais basse tension ZEN58 XS à Hubitat
Comment ajouter le relais basse tension ZEN58 XS à SmartThings
Comment ajouter le relais basse tension ZEN58 XS à Z-Box

DÉPANNAGE

Le relais ne s’ajoute pas à votre système ? Essayez ceci :

Lancez l’exclusion et appuyez rapidement trois fois sur le bouton Z-Wave.
Appuyez de nouveau trois fois sur le bouton Z-Wave aussi rapidement que possible pour l’ajout.
Rapprochez le contrôleur du relais, il peut être hors de portée.
Consultez les liens ci-dessous pour plus de conseils spécifiques à votre contrôleur.

Impossible d’ajouter le relais basse tension ZEN58 XS à Home Assistant
Impossible d’ajouter le relais basse tension ZEN58 XS à HomeSeer
Impossible d’ajouter le relais basse tension ZEN58 XS à Hubitat
Impossible d’ajouter le relais basse tension ZEN58 XS à SmartThings
Impossible d’ajouter le relais basse tension ZEN58 XS à Z-Box

Le relais ne contrôle plus la charge manuellement ? Essayez ceci :

Coupez l’alimentation au disjoncteur et vérifiez qu’aucun fil ne s’est desserré.
Excluez le relais du contrôleur ou réinitialisez-le.
La charge peut être incompatible, vérifiez les spécifications.

RÉINITIALISATION D’USINE

Si votre contrôleur principal est manquant ou hors service, vous devrez peut-être réinitialiser l’appareil aux paramètres d’usine. Pour réinitialiser le relais, appuyez une fois sur le bouton Z-Wave puis immédiatement après maintenez le bouton enfoncé pendant 15 secondes. Le voyant LED clignotera pendant le processus et deviendra rouge pendant trois secondes pour confirmer la réinitialisation réussie.

REMARQUE : toutes les activités enregistrées précédemment et les paramètres personnalisés seront effacés de la mémoire de l’appareil.

PARAMÈTRES AVANCÉS

Voici une sélection de paramètres disponibles pour personnaliser votre relais :

Paramètres avancés du relais basse tension ZEN58 XS

Instructions spécifiques aux contrôleurs pour accéder aux paramètres avancés :

Comment accéder aux paramètres avancés du relais basse tension ZEN58 XS sur Home Assistant
Comment accéder aux paramètres avancés du relais basse tension ZEN58 XS sur HomeSeer
Comment accéder aux paramètres avancés du relais basse tension ZEN58 XS sur Hubitat
Comment accéder aux paramètres avancés du relais basse tension ZEN58 XS sur SmartThings
Comment accéder aux paramètres avancés du relais basse tension ZEN58 XS sur Z-Box

ASSOCIATION

Ce relais prend en charge le groupe 1 avec jusqu’à cinq appareils pour la communication Lifeline, le groupe 2 avec jusqu’à cinq appareils et le groupe 3 avec jusqu’à cinq appareils. L’appareil enverra les rapports BASIC REPORT et SWITCH BINARY REPORT au groupe 1 ainsi que la commande BASIC SET aux groupes 2 et 3 pour EP2 lorsque l’état change. Vous pouvez configurer une association directe pour permettre au relais de contrôler un autre appareil Z-Wave indépendamment du contrôleur en utilisant le groupe 2 ou le groupe 3 pour EP2 si le paramètre 5 est défini sur la valeur 10. Tous les contrôleurs n’exposent pas les paramètres d’association directe dans leur interface. Veuillez vérifier auprès du fournisseur de votre système ou contacter notre assistance pour obtenir de l’aide.

S2

Ce produit peut être inclus et utilisé dans tout réseau Z-Wave avec d’autres appareils certifiés Z-Wave provenant d’autres fabricants ou applications. Tous les nœuds non alimentés par batterie du réseau agiront comme répéteurs afin d’améliorer la fiabilité du réseau. Ce produit intègre le cadre de sécurité S2 le plus récent afin de réduire les risques de piratage des réseaux domotiques. Cet appareil est équipé d’un code d’authentification unique pour une communication sans fil sécurisée.

GARANTIE

Ce produit est couvert par une garantie limitée de 12 mois et une garantie prolongée de 5 ans après enregistrement. Pour consulter la politique de garantie complète ou déposer une demande de garantie, veuillez visiter www.getzooz.com/warranty.

EN AUCUN CAS ZOOZ OU SES FILIALES ET SOCIÉTÉS AFFILIÉES NE POURRONT ÊTRE TENUES RESPONSABLES DE DOMMAGES INDIRECTS, ACCESSOIRES, PUNITIFS, SPÉCIAUX OU CONSÉCUTIFS, NI DE PERTES DE PROFITS, DE REVENUS OU D’UTILISATION SUBIES PAR LE CLIENT OU UN TIERS, QUE CE SOIT DANS LE CADRE D’UNE ACTION CONTRACTUELLE OU AUTRE, MÊME SI ZOOZ A ÉTÉ INFORMÉ DE LA POSSIBILITÉ DE TELS DOMMAGES. LA RESPONSABILITÉ DE ZOOZ ET LE RECOURS EXCLUSIF DU CLIENT POUR TOUTE CAUSE D’ACTION DÉCOULANT DU PRÉSENT ACCORD OU DE LA VENTE OU DE L’UTILISATION DES PRODUITS, QU’ELLE SOIT FONDÉE SUR LA NÉGLIGENCE, LA RESPONSABILITÉ STRICTE, LA VIOLATION DE GARANTIE, LA VIOLATION CONTRACTUELLE OU DES PRINCIPES ÉQUITABLES, EST EXPRESSÉMENT LIMITÉE, AU CHOIX DE ZOOZ, AU REMPLACEMENT DU PRODUIT OU AU REMBOURSEMENT DU PRIX D’ACHAT DE LA PARTIE DES PRODUITS FAISANT L’OBJET DE LA RÉCLAMATION. TOUTE RÉCLAMATION DE QUELQUE NATURE QUE CE SOIT DÉCOULANT DU PRÉSENT ACCORD OU DE LA VENTE OU DE L’UTILISATION DES PRODUITS SERA CONSIDÉRÉE COMME NULLE ET NON AVENUE SI ELLE N’EST PAS PRÉSENTÉE PAR ÉCRIT DANS UN DÉLAI DE TRENTE 30 JOURS À COMPTER DE LA LIVRAISON PAR ZOOZ OU DE LA DATE DE LIVRAISON PRÉVUE EN CAS DE NON LIVRAISON.

NOTE FCC

LE FABRICANT N’EST PAS RESPONSABLE DES INTERFÉRENCES RADIO OU TÉLÉVISUELLES CAUSÉES PAR DES MODIFICATIONS NON AUTORISÉES DE CET ÉQUIPEMENT. DE TELLES MODIFICATIONS POURRAIENT ANNULER LE DROIT DE L’UTILISATEUR À FAIRE FONCTIONNER L’ÉQUIPEMENT. CONSERVER À L’INTÉRIEUR LORSQU’IL N’EST PAS UTILISÉ. CONVIENT UNIQUEMENT AUX EMPLACEMENTS SECS. NE PAS IMMERGER DANS L’EAU. NE PAS UTILISER DANS DES ZONES DIRECTEMENT EXPOSÉES À L’EAU.

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux conditions suivantes :

Cet appareil ne doit pas provoquer d’interférences nuisibles.
Cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites applicables aux appareils numériques de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Toutefois, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation donnée. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévisuelle, l’utilisateur peut tenter de corriger ces interférences en prenant une ou plusieurs des mesures suivantes :

Réorienter ou déplacer l’antenne de réception
Augmenter la distance entre l’équipement et le récepteur
Brancher l’équipement sur une prise ou un circuit différent de celui du récepteur
Consulter le revendeur ou un technicien radio ou télévision qualifié pour obtenir une assistance supplémentaire
