CARACTERÍSTICAS

• Control manual o de encendido/apagado por Z-Wave™ para cargas de bajo voltaje

• Ideal para automatizar puertas de garaje y portones de entrada

• Monitorea entradas analógicas de contacto seco como sensores de apertura y cierre

• Se instala detrás de tu interruptor de pared existente (unipolar o de 3 vías)

• Z-Wave™ Long Range para una red inalámbrica de siguiente nivel

• Recuerda y restaura el estado de encendido/apagado después de una falla de energía

• Z-Wave serie 800 y seguridad S2 SmartStart

ESPECIFICACIONES

• Número de modelo: ZEN58 800LR

• Alimentación: 9~40 V CA/CC

• Carga máxima: 3 A a 240 V

• Alcance: hasta 300 pies en línea de visión (hasta 1300 pies con Z-Wave Long Range habilitado, tu hub debe ser compatible con esta función)

• Temperatura de funcionamiento: 32-104 °F (0-40 °C)

• Instalación y uso: solo en interiores

• Dimensiones: 1.2” x 1” x 0.6”

PRECAUCIÓN

Este es un dispositivo eléctrico, utiliza precaución al instalar y operar el relé. El control remoto de electrodomésticos puede provocar una activación de energía involuntaria o automatizada. No utilices este dispositivo Z-Wave para controlar calefactores eléctricos u otros aparatos que puedan presentar riesgo de incendio, quemaduras o descarga eléctrica cuando no estén supervisados. Para reducir el riesgo de sobrecalentamiento y posibles daños a otros equipos, no instales esta unidad para controlar un tomacorriente, un aparato con motor, una luminaria fluorescente ni una luminaria alimentada por transformador.



Este relé está destinado a instalarse de acuerdo con el Código Eléctrico Nacional y las normativas locales. Se recomienda que un electricista autorizado realice esta instalación.

CABLEADO: ¡LÉELO!

1. VERIFICA LA CARGA: no excedas 3 A para cargas resistivas.

2. CORTA LA ENERGÍA: apaga la alimentación del circuito en el panel de interruptores antes de comenzar. Si se instala en una caja con múltiples interruptores y circuitos, apaga la energía en todos los circuitos.

3. RETIRA EL INTERRUPTOR DE PARED: si la carga está controlada actualmente por un interruptor de pared, retíralo con cuidado de la caja y desconecta los cables del interruptor.

4. CONECTA EL RELÉ Z-WAVE: sigue las instrucciones del diagrama correspondiente a tu configuración. Si no encuentras tu escenario en los diagramas a continuación, solicita instrucciones personalizadas a nuestro equipo de soporte, estaremos encantados de ayudarte: [email protected].

5. ALIMENTA EL RELÉ: utiliza los terminales “DC+” y “DC-” del dispositivo para suministrar energía de bajo voltaje. Este relé solo puede alimentarse con una fuente de 9~40 V CA/CC. Asegúrate de respetar la polaridad cuando uses alimentación de CC.

CONSEJOS DE CABLEADO

TOMA FOTOS: antes de desconectar cualquier cable, documenta tu configuración y envíanos imágenes de tu instalación existente para que podamos ayudarte si es necesario.

REÚNE TUS HERRAMIENTAS: utiliza siempre el tamaño correcto de destornillador para los tornillos de los terminales de tu relé Z-Wave y de los interruptores de pared (si los conectas). Usa herramientas eléctricas adecuadas al cortar, preparar y pelar los cables eléctricos. Si no tienes las herramientas necesarias para realizar la instalación o no estás seguro de cuáles usar o cómo hacerlo, contrata a un electricista para completar la instalación.

SEGURIDAD ANTE TODO: sigue el Código Eléctrico Nacional y las normativas de seguridad locales al realizar la instalación, lo que incluye, entre otros, elegir el calibre correcto de los cables puente. El calibre recomendado para circuitos de 15 amperios es 14 AWG.

CÓMO ASEGURAR LOS CABLES EN LOS TERMINALES: primero, afloja el tornillo del terminal correspondiente lo suficiente para que haya una abertura clara donde insertar el cable. Asegúrate de que el cable esté pelado a la longitud correcta y completamente recto antes de insertarlo en el terminal. Una vez insertado el cable, aprieta cuidadosamente el tornillo del terminal para fijarlo. Verifica la conexión tirando suavemente del cable conectado para asegurarte de que esté bien sujeto.

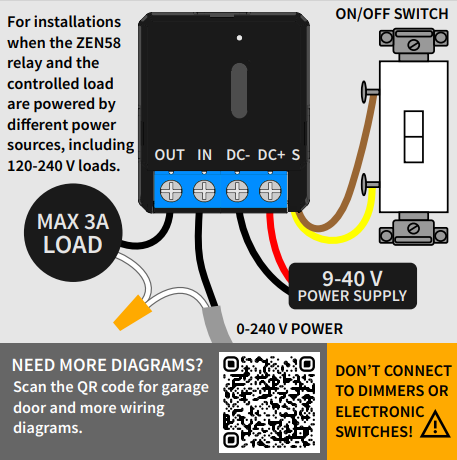

DIAGRAMA DE CABLEADO DEL ZEN58 CON FUENTES DE ALIMENTACIÓN SEPARADAS





PRUEBA EL RELÉ

El indicador LED debería comenzar a parpadear en verde cuando restaures la energía. Acciona el interruptor conectado al relé para verificar si la carga cambia de estado.

Si la prueba falla, verifica que:

• la energía se haya restablecido completamente en el circuito

• el cableado coincida exactamente con las instrucciones

• la carga no sea demasiado grande y esté sobrecalentando el relé y apagándolo

ADVERTENCIA

• Este producto debe instalarse en interiores una vez finalizadas todas las renovaciones del edificio.

• Antes de la instalación, el dispositivo debe almacenarse en un lugar seco y protegido contra polvo y moho.

• No instales el relé en un lugar con exposición directa al sol, alta temperatura o humedad. Mantenlo alejado de productos químicos, agua y polvo.

• Asegúrate de que el dispositivo nunca esté cerca de una fuente de calor o llama abierta para evitar incendios.

• Asegúrate de que el dispositivo esté conectado a una fuente de energía eléctrica que no exceda la potencia de carga máxima.

• Ninguna parte del dispositivo puede ser reemplazada o reparada por el usuario.

CONTROL Z-WAVE

Hay 2 métodos para agregar el relé a tu hub:

SmartStart: utiliza la interfaz o aplicación del hub para escanear el código SmartStart del dispositivo. El código QR de SmartStart y el PIN de seguridad se encuentran en la parte posterior del relé. Simplemente alimenta el dispositivo para la inclusión SmartStart y se añadirá automáticamente. No presiones el botón Z-Wave. En SmartThings, es posible que debas presionar el botón Z-Wave 3 veces. Consulta los enlaces a continuación para obtener instrucciones específicas para cada hub.

Inclusión manual: inicia la inclusión (emparejamiento) en la aplicación o en la interfaz del hub. Asegúrate de que el dispositivo esté alimentado y finaliza la inclusión en el relé presionando el botón Z-Wave 3 veces rápidamente. El indicador LED parpadeará en verde para señalar la comunicación y se encenderá en verde durante 2 segundos si la inclusión se realiza correctamente o en rojo durante 2 segundos si el intento de emparejamiento falla.



Cómo agregar el Relé XS de Bajo Voltaje ZEN58 a Home Assistant

Cómo agregar el Relé XS de Bajo Voltaje ZEN58 a HomeSeer

Cómo agregar el Relé XS de Bajo Voltaje ZEN58 a Hubitat

Cómo agregar el Relé XS de Bajo Voltaje ZEN58 a SmartThings

Cómo agregar el Relé XS de Bajo Voltaje ZEN58 a Z-Box

SOLUCIÓN DE PROBLEMAS

¿El relé no se agrega a tu sistema? Prueba esto:

1. Inicia la EXCLUSIÓN y presiona el botón Z-Wave 3 veces rápidamente.

2. Presiona el botón Z-Wave 3 veces lo más rápido posible para agregarlo.

3. Acerca el hub al relé, puede estar fuera de alcance.

4. Obtén más consejos para tu hub en los enlaces a continuación

No se puede agregar el Relé XS de Bajo Voltaje ZEN58 a Home Assistant

No se puede agregar el Relé XS de Bajo Voltaje ZEN58 a HomeSeer

No se puede agregar el Relé XS de Bajo Voltaje ZEN58 a Hubitat

No se puede agregar el Relé XS de Bajo Voltaje ZEN58 a SmartThings

No se puede agregar el Relé XS de Bajo Voltaje ZEN58 a Z-Box



¿El relé ya no controla la carga manualmente? Prueba esto:

1. Corta la energía en el interruptor automático y verifica si algún cable se ha aflojado.

2. Excluye el relé del hub o restablécelo.

3. La carga puede ser incompatible, verifica nuevamente las especificaciones.

REINICIO DE FÁBRICA

Si tu controlador principal falta o no funciona, es posible que debas restablecer el dispositivo a la configuración de fábrica. Para reiniciar el relé, presiona el botón Z-Wave una vez y, inmediatamente después, mantén presionado el botón durante 15 segundos. El indicador LED parpadeará durante el proceso y se encenderá en rojo durante 3 segundos para confirmar que el restablecimiento se realizó correctamente.

NOTA: Toda la actividad registrada previamente y las configuraciones personalizadas se borrarán de la memoria del dispositivo.

CONFIGURACIÓN AVANZADA

Aquí hay una selección de configuraciones disponibles para personalizar tu relé:

Configuración avanzada del Relé XS de Bajo Voltaje ZEN58



Aquí tienes instrucciones específicas por hub para acceder a la configuración avanzada:

Cómo acceder a la configuración avanzada del Relé XS de Bajo Voltaje ZEN58 en Home Assistant

Cómo acceder a la configuración avanzada del Relé XS de Bajo Voltaje ZEN58 en HomeSeer

Cómo acceder a la configuración avanzada del Relé XS de Bajo Voltaje ZEN58 en Hubitat

Cómo acceder a la configuración avanzada del Relé XS de Bajo Voltaje ZEN58 en SmartThings

Cómo acceder a la configuración avanzada del Relé XS de Bajo Voltaje ZEN58 en Z-Box

ASOCIACIÓN

Este relé admite el Grupo 1 con hasta 5 dispositivos para comunicación del grupo Lifeline, el Grupo 2 con hasta 5 dispositivos y el Grupo 3 con hasta 5 dispositivos. Este dispositivo enviará BASIC REPORT y SWITCH BINARY REPORT al Grupo 1 y el comando BASIC SET al Grupo 2 y al Grupo 3 (para EP2) cuando el estado cambie. Puedes configurar la asociación directa para que el relé controle otro dispositivo Z-Wave de forma independiente del hub utilizando el Grupo 2 o el Grupo 3 (para EP2 si el parámetro 5 está configurado en el valor 10). No todos los hubs exponen las configuraciones de asociación directa en la interfaz, por lo que consulta con el proveedor de tu sistema para obtener detalles o contacta a nuestro soporte para recibir ayuda.

S2

Este producto puede incluirse y operar en cualquier red Z-Wave con otros dispositivos certificados Z-Wave de otros fabricantes y otras aplicaciones. Todos los nodos que no funcionan con batería dentro de la red actuarán como repetidores independientemente del proveedor para aumentar la confiabilidad de la red. Este producto cuenta con el marco de seguridad más reciente Security 2 (S2) para eliminar los riesgos de piratería en redes de hogares inteligentes. Este dispositivo está equipado con un código de autenticación único para una comunicación inalámbrica confiable.

GARANTÍA

Este producto está cubierto por una garantía limitada de 12 meses y una garantía extendida de 5 años una vez registrado. Para leer la política de garantía completa o presentar una reclamación de garantía, visita www.getzooz.com/warranty.



EN NINGÚN CASO ZOOZ NI SUS SUBSIDIARIAS O EMPRESAS AFILIADAS SERÁN RESPONSABLES DE NINGÚN DAÑO INDIRECTO, INCIDENTAL, PUNITIVO, ESPECIAL O CONSECUENTE, NI DE DAÑOS POR PÉRDIDA DE BENEFICIOS, INGRESOS O USO INCURRIDOS POR EL CLIENTE O CUALQUIER TERCERO, YA SEA EN UNA ACCIÓN CONTRACTUAL O DE OTRO TIPO, INCLUSO SI SE HA ADVERTIDO DE LA POSIBILIDAD DE DICHOS DAÑOS. LA RESPONSABILIDAD DE ZOOZ Y EL RECURSO EXCLUSIVO DEL CLIENTE PARA CUALQUIER CAUSA DE ACCIÓN QUE SURJA EN RELACIÓN CON ESTE ACUERDO O LA VENTA O USO DE LOS PRODUCTOS, YA SEA POR NEGLIGENCIA, RESPONSABILIDAD OBJETIVA, INCUMPLIMIENTO DE GARANTÍA, INCUMPLIMIENTO DE CONTRATO O PRINCIPIOS DE EQUIDAD, SE LIMITA EXPRESAMENTE, A ELECCIÓN DE ZOOZ, A LA SUSTITUCIÓN O AL REEMBOLSO DEL PRECIO DE COMPRA DE LA PARTE DE LOS PRODUCTOS RESPECTO A LA CUAL SE RECLAMEN DAÑOS. TODAS LAS RECLAMACIONES DE CUALQUIER TIPO QUE SURJAN EN RELACIÓN CON ESTE ACUERDO O LA VENTA O USO DE LOS PRODUCTOS SE CONSIDERARÁN RENUNCIADAS A MENOS QUE SE REALICEN POR ESCRITO DENTRO DE LOS TREINTA (30) DÍAS A PARTIR DE LA ENTREGA DE ZOOZ, O DE LA FECHA FIJADA PARA LA ENTREGA EN CASO DE NO ENTREGA.

NOTA DE LA FCC

EL FABRICANTE NO ES RESPONSABLE DE NINGUNA INTERFERENCIA DE RADIO O TELEVISIÓN CAUSADA POR MODIFICACIONES NO AUTORIZADAS DE ESTE EQUIPO. DICHAS MODIFICACIONES PODRÍAN ANULAR LA AUTORIZACIÓN DEL USUARIO PARA OPERAR EL EQUIPO. ALMACENAR EN INTERIORES CUANDO NO SE USE. APTO ÚNICAMENTE PARA UBICACIONES SECAS. NO SUMERGIR EN AGUA. NO UTILIZAR DONDE ESTÉ DIRECTAMENTE EXPUESTO AL AGUA.

Este dispositivo cumple con la Parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las siguientes condiciones:

1. Este dispositivo no debe causar interferencias perjudiciales.

2. Este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan causar un funcionamiento no deseado.

Este equipo ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales a las comunicaciones por radio. Sin embargo, no se garantiza que no se produzcan interferencias en una instalación determinada.

Si este equipo causa interferencias perjudiciales a la recepción de radio o televisión, el usuario puede intentar corregir la interferencia mediante una o más de las siguientes medidas:

• Reorientar o reubicar la antena receptora

• Aumentar la separación entre el equipo y el receptor

• Conectar el equipo a un tomacorriente o circuito diferente del receptor

• Consultar al distribuidor o a un técnico experimentado en radio/TV para obtener asistencia adicional
