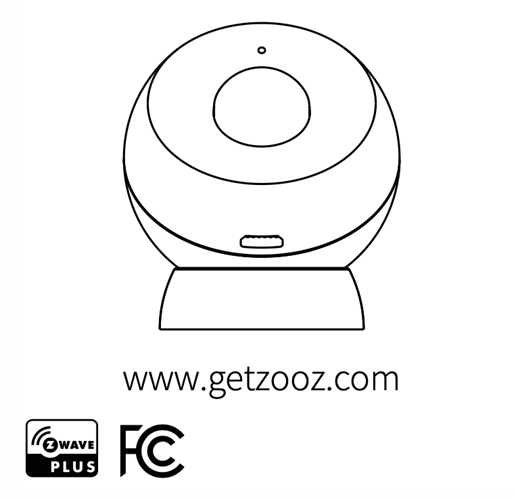

ZSE18 Capteur De Mouvement: Manuel d'Utilisation

N'oubliez pas d'enregistrer votre produit pour bénéficier d'une garantie prolongée et d'autres avantages:

Enregistrez votre appareil ici.

CARACTÉRISTIQUES

Détection de mouvement rapide et fiable
Détecteur de mouvement intégré
NOUVELLE puce de la série 800 pour une communication sans fil plus rapide et plus sûre
NOUVEAU Z-Wave Longue portée pour une communication ultra fiable sans maillage
Dernier protocole de sécurité S2 et chiffrement de signal AES-128
2 sources d'alimentation alternatives : batterie ou micro USB
SmartStart pour une inscription automatique
Support magnétique pour une installation rapide et flexible
Indicateur DEL réglable
Alertes de batterie faible

SPÉCIFICATIONS

Numéro de modèle : ZSE18 800LR
Région Z-Wave: US/CA/MX
Alimentation: 1 batterie CR123A (3V) ou micro USB
Portée Z-Wave: jusqu'à 150 pieds (jusqu'à 1300 pieds avec la longue portée activée)
Température de fonctionnement: 32-104° F
Installation et utilisation: Intérieur uniquement

CONTRÔLE Z-WAVE

AJOUTER L'APPAREIL À VOTRE PASSERELLE

Initiez l'inclusion (appairage) dans l'application (ou l'interface web). Si vous utilisez une passerelle S2, il vous sera demandé de saisir le NIP DSK ou de numériser le code QR imprimé sur la partie inférieure du capteur pour terminer l'inclusion du Guide d'intro.

RETIREZ LA LANGUETTE DE LA BATTERIE

Tournez pour ouvrir le couvercle du capteur afin d'accéder à la batterie.

L'activation de la batterie mettra automatiquement le capteur en mode d'inclusion.

S'il n'est pas ajouté dans les 30 secondes, essayez de le réinitialiser et de l'inclure manuellement.

INCLUSION MANUELLE (APPAIRAGE)

Amenez le capteur à portée directe de votre passerelle Z-Wave
Mettez la passerelle Z-Wave en mode d'inclusion

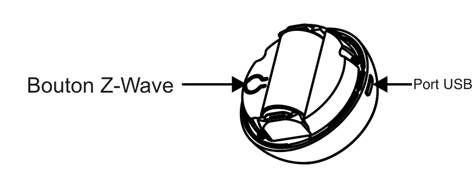

Appuyez et relâchez le bouton Z-Wave 3 fois rapidement. L'indicateur DEL commencera à clignoter rapidement et deviendra fixe pendant une seconde pour confirmer l'inclusion
Un nouveau capteur de mouvement apparaîtra dans votre liste d'appareils

S2 Les produits compatibles SmartStart peuvent être ajoutés à un réseau Z-Wave® en scannant le code QR Z-Wave® présent sur le produit avec un contrôleur offrant l'inclusion SmartStart. Aucune autre action n'est requise et le produit SmartStart sera ajouté automatiquement dans les 10 minutes suivant sa mise sous tension à proximité du réseau.

Choisissez votre hub et cliquez ensuite sur le lien pour accéder aux instructions de couplage étape par étape:

How to Add Your ZSE18 Motion Sensor to the Z-Box Hub

How to Add Your ZSE18 Motion Sensor to HomeSeer

How to Add Your ZSE18 S2 Motion Sensor to Home Assistant

How to Add Your ZSE18 Motion Sensor to Hubitat

How to Add Your ZSE18 Motion Sensor to SmartThings

DÉPANNAGE

Le capteur ne s'ajoute pas à la passerelle? Essayez ceci :

Initiez l'EXCLUSION et cliquez sur le bouton Z-Wave 3 fois rapidement. Puis essayez de l'ajouter à nouveau
Rapprochez le capteur de votre passerelle Z-Wave
Cliquez sur le bouton Z-Wave du capteur 4-5 fois TRÈS rapidement lors de l'ajout

EXCLUSION (SUPPRESSION D'APPAREIL)

Amenez le capteur à portée directe de votre contrôleur de passerelle Z-Wave
Mettez la passerelle Z-Wave en mode d'exclusion (vous ne savez pas comment faire ? [email protected])
Appuyez et relâchez le bouton Z-Wave du capteur 3 fois aussi rapidement que possible
Votre passerelle confirmera l'exclusion et l'appareil disparaîtra de la liste des appareils de votre contrôleur

RÉINITIALISATION D'USINE

Si votre contrôleur principal est manquant ou inopérant, vous devrez peut-être réinitialiser l'appareil aux paramètres d'usine. Pour terminer le processus de réinitialisation manuellement, appuyez et MAINTENEZ le bouton Z-Wave du capteur pendant au moins 20 secondes. L'indicateur DEL commencera à clignoter en bleu. Une fois qu'elle devient bleu fixe, relâchez immédiatement le bouton. La DEL clignotera une fois pour indiquer que le redémarrage à froid a réussi.

REMARQUE: Toute l'activité précédemment enregistrée et les paramètres personnalisés seront effacés de la mémoire de l'appareil.

MODE DE RÉVEIL

L'intervalle de réveil du capteur est réglé à 12 heures par défaut pour économiser la batterie. Vous pouvez modifier l'intervalle de réveil dans les paramètres avancés si disponible dans votre système. Pendant le réveil, le capteur reçoit la communication de la passerelle (mises à jour des paramètres ou informations du réseau). Un long intervalle de réveil n'affectera pas la fréquence à laquelle le capteur signale les mouvements ou vibrations à votre passerelle.

RÉVEIL MANUEL

Appuyez et MAINTENEZ le bouton Z-Wave pendant 5 secondes pour réveiller l'appareil. La DEL commencera à clignoter.

Vous devrez peut-être réveiller le capteur manuellement SI :

Il ne se configure pas complètement lors de l'installation (le statut ne s'affiche pas ou des erreurs apparaissent dans l'interface de votre passerelle)
Vous modifiez les paramètres avancés du capteur et souhaitez qu'ils se mettent à jour

MONTAGE

RECOMMANDÉ : Utilisez la vis de montage pour fixer solidement la base magnétique à une surface plane de votre choix.

OU : Utilisez le ruban adhésif pour coller la base à une surface propre pour une installation rapide et sans tracas.

POSITIONNEMENT

Fixez votre capteur à la base magnétique et positionnez-le pour couvrir la zone que vous souhaitez surveiller. Pour de meilleurs résultats, montez le capteur à moins de 20 pieds de la porte et à environ 7 pieds du sol.

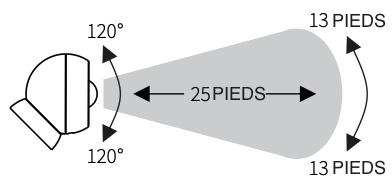

PORTÉE DE DÉTECTION DE MOUVEMENT

25 PIEDS (portée avant)
13 PIEDS (portée gauche/droite)
120° angle de détection

Voir Paramètres pour les moyens d'optimiser et personnaliser la détection de mouvement et les rapports d'activité.

PARAMÈTRES

Veuillez consulter le guide de l'utilisateur de votre contrôleur pour obtenir des instructions de programmation avancées, car elles sont légèrement différentes pour chaque logiciel. Visitez le site www.support.getzooz.com pour obtenir des instructions spécifiques à la passerelle.

ASSOCIATION

Associez votre Capteur de Mouvement avec d'autres appareils Z-Wave pour une communication directe entre eux afin que vos règles et automatisations puissent avoir lieu même si la passerelle est en panne. Le Capteur de Mouvement prend en charge le Groupe 1 (détection de mouvement et niveau de batterie) et le Groupe 2 (BASIC SET) avec jusqu'à 5 appareils pour la communication de secours. Pour associer le capteur avec d'autres appareils, mettez votre contrôleur Z-Wave en mode Association en envoyant la commande appropriée et réveillez le capteur en appuyant et maintenant le bouton Z-Wave pendant 5 secondes.

PERSONNALISEZ VOTRE CAPTEUR

CLIQUEZ 6 FOIS POUR DÉSACTIVER / ACTIVER LA DEL

Paramètres du Capteur de Mouvement

Paramètre 12: Utilisez-le pour ajuster la sensibilité du capteur PIR.

Valeurs: 1 - 8, où 1 = faible sensibilité et 8 = haute sensibilité
Défaut: réglé à 4
Taille: 1 octet déc

Paramètre 14: Utilisez-le pour activer ou désactiver les rapports BASIC SET lorsque le mouvement est déclenché pour le Groupe 2 des appareils associés.

Valeurs: 0 - désactivé (défaut), 1 - activé
Taille: 1 octet déc

Paramètre 15: Utilisez-le pour inverser les valeurs envoyées dans les rapports BASIC SET lorsque le mouvement est déclenché pour le Groupe 2 des appareils associés.

Valeurs:

- 0 - La valeur BASIC SET 255 est envoyée lorsque le mouvement est déclenché, la valeur BASIC SET 0 est envoyée lorsque le mouvement expire (défaut)
- 1 - La valeur BASIC SET 0 est envoyée lorsque le mouvement est déclenché, la valeur BASIC SET 255 est envoyée lorsque le mouvement expire

Taille: 1 octet déc

Paramètre 18: Utilisez-le pour définir l'intervalle de déclenchement - le temps où le mouvement est signalé à nouveau après le déclenchement initial.

Valeurs: 10 - 65535 secondes
Défaut: réglé à 30 secondes
Taille: 2 octets déc

Capteur de Vibration

Paramètre 17: Utilisez-le pour désactiver le capteur de vibration.

Valeurs: 0 - capteur de vibration désactivé, 1 - capteur de vibration activé (défaut)
Taille: 1 octet déc

REMARQUE: Un petit intervalle augmentera l'activité et diminuera la durée de vie de la batterie.

Indicateur DEL

Paramètre 20: Utilisez-le pour désactiver l'indicateur DEL.

Valeurs: 0 - indicateur DEL désactivé, 1 - indicateur DEL activé (défaut)
Taille: 1 octet déc
Ou, CLIQUEZ 6 FOIS POUR DÉSACTIVER / ACTIVER LA DEL

Alerte de Batterie Faible

Paramètre 32: Utilisez-le pour définir le niveau de batterie pour les rapports de batterie faible.

Valeurs: 10-50, où 10 représente 10% de batterie restante et 50 représente 50% de batterie restante
Défaut: réglé à 10
Taille: 1 octet déc

ALIMENTATION USB

Lorsqu'il est utilisé avec un adaptateur d'alimentation USB, le capteur agira comme un répéteur de signal Z-Wave. Allez sur notre site web pour les instructions d'inclusion : support.getzooz.com

OUTIL DE TEST DE PORTÉE

Vous pouvez facilement vérifier si le capteur est dans la portée de votre passerelle Z-Wave :

Appuyez et maintenez le bouton Z-Wave pendant 10-15 secondes et relâchez-le pour commencer le test. L'indicateur DEL rapportera alors la force du signal :

Bleu fixe = la communication directe avec le contrôleur principal est stable
Bleu clignotant lent = la qualité de communication est correcte
Bleu clignotant rapide = la communication avec le contrôleur principal a échoué

Appuyez et relâchez le bouton Z-Wave pour quitter le mode de test.

CLASSES DE COMMANDES

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V1
COMMAND_CLASS_ASSOCIATION_V2
COMMAND_CLASS_APPLICATION_STATUS_V1
COMMAND_CLASS_BASIC
COMMAND_CLASS_BATTERY_V1
COMMAND_CLASS_CONFIGURATION_V4
COMMAND_CLASS_DEVICE_RESET_LOCALLY_V1
COMMAND_CLASS_FIRMWARE_UPDATE_MD_V5
COMMAND_CLASS_INDICATOR_V3
COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2
COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V3
COMMAND_CLASS_NOTIFICATION_V8
COMMAND_CLASS_POWERLEVEL_V1
COMMAND_CLASS_SECURITY_2_V1
COMMAND_CLASS_SECURITY_S2
COMMAND_CLASS_SUPERVISION_V1
COMMAND_CLASS_TRANSPORT_SERVICE_V2
COMMAND_CLASS_VERSION_V2
COMMAND_CLASS_WAKE_UP_V2
COMMAND_CLASS_ZWAVEPLUS_INFO_V2

Ce produit peut être inclus et utilisé dans n'importe quel réseau Z-Wave® avec d'autres appareils certifiés Z-Wave® d'autres fabricants et/ou d'autres applications. Tous les nœuds non alimentés par batterie dans le réseau agiront comme répéteurs indépendamment du vendeur pour augmenter la fiabilité du réseau. Ce produit dispose du dernier cadre de Sécurité 2 (S2) pour éliminer les risques de piratage du réseau domotique. Cet appareil est équipé d'un code d'authentification unique pour une communication sans fil sécurisée.

AVERTISSEMENT

Ce produit doit être installé à l'intérieur ou à l'extérieur dans un boîtier étanche après l'achèvement de toute rénovation du bâtiment.
Avant l'installation, l'appareil doit être stocké dans un endroit sec, à l'abri de la poussière et des moisissures.
N'installez pas l'appareil dans un endroit exposé directement au soleil, à une température élevée ou à l'humidité.
Tenir à l'écart des produits chimiques, de l'eau et de la poussière.
Assurez-vous que l'appareil n'est jamais proche d'une source de chaleur ou d'une flamme nue pour éviter tout incendie.
Aucune partie de l'appareil ne peut être remplacée ou réparée par l'utilisateur à l'exception des piles.

GARANTIE

Ce produit est couvert par une garantie limitée de 1 an et une garantie prolongée de 5 ans une fois enregistré. Pour lire la politique de garantie complète ou déposer une réclamation de garantie, veuillez vous rendre ici.

EN AUCUN CAS ZOOZ OU SES FILIALES ET SOCIÉTÉS AFFILIÉES NE SERONT RESPONSABLES DES DOMMAGES INDIRECTS, ACCESSOIRES, PUNITIFS, SPÉCIAUX OU CONSÉCUTIFS, OU DES DOMMAGES POUR PERTE DE PROFITS, DE REVENUS OU D'UTILISATION ENCOURUS PAR LE CLIENT OU UN TIERS, QUE CE SOIT DANS UNE ACTION CONTRACTUELLE OU AUTRE, MÊME SI AVISÉ DE LA POSSIBILITÉ DE TELS DOMMAGES. LA RESPONSABILITÉ DE ZOOZ ET LE RECOURS EXCLUSIF DU CLIENT POUR TOUTE CAUSE D'ACTION DÉCOULANT DE CET ACCORD OU DE LA VENTE OU DE L'UTILISATION DES PRODUITS, QU'ELLE SOIT FONDÉE SUR LA NÉGLIGENCE, LA RESPONSABILITÉ STRICTE, LA VIOLATION DE GARANTIE, LA VIOLATION DE L'ACCORD OU DES PRINCIPES D'ÉQUITÉ, EST EXPRESSÉMENT LIMITÉE, AU CHOIX DE ZOOZ, AU REMPLACEMENT OU AU REMBOURSEMENT DU PRIX D'ACHAT DE LA PARTIE DES PRODUITS POUR LAQUELLE DES DOMMAGES SONT RÉCLAMÉS.

NOTE FCC LE FABRICANT N'EST PAS RESPONSABLE DES INTERFÉRENCES RADIO OU TV CAUSÉES PAR DES MODIFICATIONS NON AUTORISÉES DE CET ÉQUIPEMENT. DE TELLES MODIFICATIONS POURRAIENT ANNULER L'AUTORITÉ DE L'UTILISATEUR À UTILISER L'ÉQUIPEMENT. ENTREPOSER À L'INTÉRIEUR LORSQU'IL N'EST PAS UTILISÉ. CONVIENT UNIQUEMENT AUX ENDROITS SECS. NE PAS IMMERGER DANS L'EAU. NE PAS UTILISER OÙ DIRECTEMENT EXPOSÉ À L'EAU.

Cet appareil est conforme à la Partie 15 des règles FCC. Le fonctionnement est soumis aux conditions suivantes:

Cet appareil ne doit pas causer d'interférences nuisibles,
Cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles FCC.

Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio.

Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation donnée.

Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, l'utilisateur peut essayer de corriger l'interférence en prenant une ou plusieurs des mesures suivantes:

Réorienter ou déplacer l'antenne de réception
Augmenter la séparation entre l'équipement et le récepteur
Connecter l'équipement à une prise ou un circuit différent de celui du récepteur
Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide supplémentaire

Toutes les marques affichées sont des marques déposées de leurs détenteurs respectifs.
