ZEN57 XS Relais Producthandleiding

Vergeet niet uw product te registreren voor verlengde garantie en meer voordelen:

Klik hier om uw apparaat te registreren.

FUNCTIES

Handmatige of Z-Wave™ aan/uit bediening met directe statusupdates
Ideaal voor het automatiseren van verlichting en belastingen tot 5 A
Wordt geïnstalleerd achter uw bestaande wandschakelaar (enkelpolig of wisselschakeling)
Z-Wave™ Long Range voor een draadloos netwerk van het volgende niveau
Onthoudt en herstelt de aan/uit status na stroomuitval
Werkt met LED- en gloeilampen
800-serie Z-Wave en S2 SmartStart-beveiliging

SPECIFICATIES

Modelnummer: ZEN57 800LR
Voeding: 100-240 V~, 50/60 Hz
Maximale belasting: 5 A resistief (120 V: 500 W gloeilamp, 150 W LED-lampen / 240 V: 1000 W gloeilamp, 300 W LED-lampen)
Bereik: Tot 300 voet in zichtlijn (tot 1300 voet met ZWLR)
Bedrijfstemperatuur: 32-104 °F (0-40 °C)
Installatie en gebruik: Alleen binnenshuis
Afmetingen: 1.2” x 1” x 0.6”

LET OP

Dit is een elektrisch apparaat, wees voorzichtig bij het installeren en bedienen van het relais. Afstandsbediening van apparaten kan leiden tot onbedoelde of geautomatiseerde activering van stroom. Gebruik dit Z-Wave-apparaat niet om elektrische kachels of andere apparaten te bedienen die risico op brand, brandwonden of elektrische schokken veroorzaken wanneer ze onbeheerd zijn. Om het risico op oververhitting en mogelijke schade aan andere apparatuur te verminderen, installeer deze eenheid niet om een stopcontact te bedienen; een door een motor aangedreven apparaat; een fluorescent armatuur; of een armatuur gevoed door een transformator.

VOORDAT U INSTALLEERT: Dit relais is bedoeld voor installatie in overeenstemming met de National Electric Code en lokale voorschriften. Het wordt aanbevolen dat een erkende elektricien deze installatie uitvoert.

BEDRADING: LEES DIT!

CONTROLEER DE BELASTING: overschrijd niet 150 W voor LED’s, 500 W voor gloeilampen, of 5 A voor resistieve belastingen. SLUIT DIT RELAIS NIET AAN OP GESCHAKELDE STOPCONTACTEN.
SCHAKEL DE STROOM UIT: schakel de stroom van het circuit uit in de groepenkast voordat u begint. Als u installeert in een doos met meerdere schakelaars met meerdere circuits, schakel de stroom uit van alle circuits.
CONTROLEER DE DRADEN: markeer belasting (meestal zwart), lijn (meestal zwart), nul (meestal wit), en aarde (meestal blank). Alleen 14 AWG draden! Vertrouw niet uitsluitend op uw multimeter om de draden te identificeren!
KOPPEL DE OUDE SCHAKELAAR LOS: verwijder de draden en label ze dienovereenkomstig.
SLUIT HET Z-WAVE-RELAIS AAN: volg alle installatiestappen zorgvuldig. Bedraad het relais EXACT zoals in het schema.

Niet zeker wat u ziet? Stuur ons gedetailleerde afbeeldingen van de huidige installatie, VOORDAT u de draden loskoppelt. Dit zijn de soorten afbeeldingen die wij moeten zien om u te kunnen helpen.

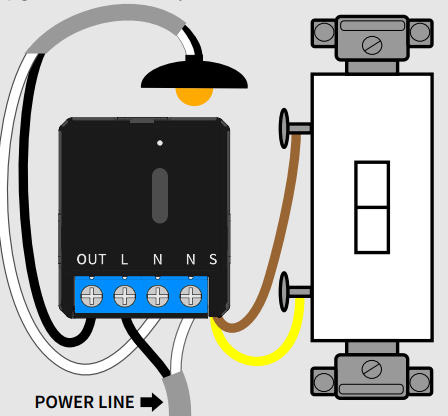

ZEN57 BEDRADINGSSCHEMA VOOR ENKELPOLIGE INSTALLATIE

Houd uw bestaande wandschakelaar aangesloten op aarde.
Sluit de voedingsbron aan op de L-aansluiting op de ZEN57 en de belastingsdraad op de OUT-aansluiting. Belasting en lijn KUNNEN NIET worden verwisseld, zorg ervoor dat u ze correct hebt geïdentificeerd!
Sluit de nuldraden aan op de N-aansluitingen (of plaats een jumper).
Sluit de aansluitingen van de wandschakelaar aan op de gele en bruine S-pigtails op het ZEN57-relais.

OPMERKING: Sluit alleen aan op aan/uit-schakelaars. Sluit het relais niet aan op een wanddimmer, verlichte schakelaar, of een elektronische hulpschakelaar. Het ZEN57-relais kan alleen worden bedraad met mechanische aan/uit- of momentane schakelaars in enkelpolige, wissel- of 4-wegconfiguraties!

3-weg-, 4-weg- of installatie bij het armatuurdiagrammen nodig? Zie de onderstaande link:

Aanvullende ZEN57 bedradingsschema’s

VOLTOOI INSTALLATIE

Bevestig uw Z-Wave-relais en de wandschakelaar in de doos met montageschroeven en ga voorzichtig om met de draden. Installeer de wandplaat en herstel de stroom naar het circuit.

TEST HET RELAIS

De LED-indicator moet groen beginnen te knipperen wanneer u de stroom weer inschakelt. Bedien de schakelaar die is aangesloten op het relais om te controleren of de belasting van status verandert. Als de test mislukt, controleer dan of:

de stroom volledig is hersteld naar het circuit
de bedrading exact overeenkomt met de instructies
de belasting niet te groot is en het relais oververhit waardoor het wordt uitgeschakeld

WAARSCHUWING

Dit product moet binnenshuis worden geïnstalleerd na voltooiing van eventuele bouwwerkzaamheden.
Voor installatie moet het apparaat worden opgeslagen op een droge, stof- en schimmelvrije plaats.
Installeer het relais niet op een plaats met directe blootstelling aan zonlicht, hoge temperatuur, of vochtigheid. Houd het uit de buurt van chemicaliën, water, en stof.
Zorg ervoor dat het apparaat zich nooit dicht bij een warmtebron of open vlam bevindt om brand te voorkomen.
Zorg ervoor dat het apparaat is aangesloten op een elektrische voedingsbron die de maximale belastingsvermogen niet overschrijdt.
Geen enkel onderdeel van het apparaat mag door de gebruiker worden vervangen of gerepareerd.

Z-WAVE BEDIENING

Er zijn 2 methoden om HET RELAIS AAN UW CONTROLLER TOE TE VOEGEN:

SmartStart: SCHAKEL DE EENHEID NIET IN VOORDAT U SMARTSTART INITIEERT IN DE CONTROLLER-INTERFACE. Gebruik de controller-interface of app om de SmartStart-code op het apparaat te scannen. De SmartStart QR-code / beveiligings-PIN bevindt zich op de achterkant van het relais. Schakel het apparaat eenvoudig in voor SmartStart-inclusie nadat u het proces in de controller-interface hebt gestart, het wordt automatisch toegevoegd. Druk NIET op de Z-Wave-knop. Voor SmartThings moet u mogelijk 3 keer op de Z-Wave-knop tikken. Zie hieronder voor controllerspecifieke instructies.

Handmatige inclusie: start inclusie (koppelen) in de app of controller-interface. Zorg ervoor dat het apparaat is ingeschakeld en voltooi de inclusie bij het relais: tik snel 3 keer op de Z-Wave-knop op het relais. De LED-indicator zal groen knipperen om communicatie aan te geven en 2 seconden groen branden als inclusie succesvol is of 2 seconden rood branden als de koppelingspoging mislukt.

Controllerspecifieke inclusiestappen

Hoe de ZEN57 XS-relais toe te voegen aan Home Assistant

Hoe de ZEN57 XS-relais toe te voegen aan HomeSeer

Hoe de ZEN57 XS-relais toe te voegen aan Hubitat

Hoe de ZEN57 XS-relais toe te voegen aan SmartThings

Hoe de ZEN57 XS-relais toe te voegen aan Z-Box

PROBLEEMOPLOSSING

Wordt het relais niet aan uw systeem toegevoegd? Probeer dit:

Start EXCLUSIE en klik 3 keer snel op de Z-Wave-knop.
Klik zo snel mogelijk 3 keer op de Z-Wave-knop om toe te voegen.
VOER EEN FABRIEKSRESET UIT van de eenheid.
Breng de controller dichter bij het relais, het kan buiten bereik zijn.

Bedient het relais de belasting niet meer handmatig? Probeer dit:

Schakel de stroom uit bij de groepenkast en controleer of een draad niet los is geraakt.
Sluit het relais uit van de controller of reset het.
De belasting kan incompatibel zijn, probeer één gloeilamp.

EXCLUSIE (VERWIJDEREN / ONTKOPPELEN VAN APPARAAT)

Breng uw Z-Wave-gateway (controller) indien mogelijk dicht bij het relais
Zet de Z-Wave-controller in exclusiemodus
Klik 3 keer snel op de Z-Wave-knop op het relais (de LED-indicator begint groen te knipperen)
Uw controller bevestigt de exclusie, de LED-indicator op het relais brandt 2 seconden groen en het apparaat wordt verwijderd.

Kan de ZEN57 XS-relais niet toevoegen aan Home Assistant

Kan de ZEN57 XS-relais niet toevoegen aan HomeSeer

Kan de ZEN57 XS-relais niet toevoegen aan Hubitat

Kan de ZEN57 XS-relais niet toevoegen aan SmartThings

Kan de ZEN57 XS-relais niet toevoegen aan Z-Box

FABRIEKSRESET

Als uw primaire controller ontbreekt of niet werkt, moet u mogelijk het apparaat terugzetten naar de fabrieksinstellingen. Om het relais te resetten, klik één keer op de Z-Wave-knop en onmiddellijk daarna, houd de knop 15 seconden ingedrukt. De LED-indicator zal knipperen tijdens het proces en 3 seconden rood branden om een succesvolle reset te bevestigen. OPMERKING: Alle eerder geregistreerde activiteiten en aangepaste instellingen worden uit het geheugen van het apparaat gewist.

GEAVANCEERDE INSTELLINGEN

ZEN57 XS-relais geavanceerde instellingen

Hoe toegang te krijgen tot de geavanceerde instellingen voor de ZEN57 XS-relais op Home Assistant

Hoe toegang te krijgen tot de geavanceerde instellingen voor de ZEN57 XS-relais op HomeSeer

Hoe toegang te krijgen tot de geavanceerde instellingen voor de ZEN57 XS-relais op Hubitat

Hoe toegang te krijgen tot de geavanceerde instellingen voor de ZEN57 XS-relais op SmartThings

Hoe toegang te krijgen tot de geavanceerde instellingen voor de ZEN57 XS-relais op Z-Box

ASSOCIATIE

Dit relais ondersteunt Groep 1 met maximaal 5 apparaten voor Lifeline Group-communicatie, Groep 2 met maximaal 5 apparaten, en Groep 3 voor maximaal 5 apparaten. Dit apparaat zal BASIC REPORT en SWITCH BINARY REPORT verzenden naar Groep 1 en BASIC SET-commando naar Groep 2 en Groep 3 (voor EP2) wanneer de status verandert. U kunt directe associatie instellen zodat het relais een ander Z-Wave-apparaat onafhankelijk van de controller bedient door Groep 2 of Groep 3 te gebruiken (voor EP2 als parameter 5 is ingesteld op waarde 10). Niet elke controller biedt instellingen voor directe associatie in de interface, controleer bij uw systeemprovider voor details of neem contact op met onze ondersteuning voor hulp.

S2

Dit product kan worden opgenomen en gebruikt in elk Z-Wave-netwerk met andere Z-Wave-gecertificeerde apparaten van andere fabrikanten en/of andere toepassingen. Alle niet-batterijgevoede nodes binnen het netwerk zullen als repeaters fungeren, ongeacht de leverancier, om de betrouwbaarheid van het netwerk te verhogen. Dit product beschikt over het nieuwste Security 2 (S2)-framework om risico’s van hacken van het smart home-netwerk te verwijderen. Dit apparaat is uitgerust met een unieke authenticatiecode voor betrouwbare draadloze communicatie.

GARANTIE

Dit product valt onder een beperkte garantie van 12 maanden en een verlengde garantie van 5 jaar na registratie. Om het volledige garantiebeleid te lezen of een garantieclaim in te dienen, ga naar www.getzooz.com/warranty.

IN GEEN GEVAL ZULLEN ZOOZ OF HAAR DOCHTERONDERNEMINGEN EN GELIEERDE BEDRIJVEN AANSPRAKELIJK ZIJN VOOR ENIGE INDIRECTE, INCIDENTELE, PUNITIEVE, SPECIALE OF GEVOLGSCHADE, OF SCHADE VOOR VERLIES VAN WINST, OMZET OF GEBRUIK GELEDEN DOOR KLANT OF ENIGE DERDE PARTIJ, HETZIJ IN EEN CONTRACTUELE ACTIE OF ANDERSZINS, ZELFS INDIEN GEWAARSCHUWD VOOR DE MOGELIJKHEID VAN DERGELIJKE SCHADE. ZOOZ’S AANSPRAKELIJKHEID EN HET EXCLUSIEVE RECHTSMIDDEL VAN DE KLANT VOOR ENIGE VORDERING VOORTVLOEIEND UIT DEZE OVEREENKOMST OF DE VERKOOP OF HET GEBRUIK VAN DE PRODUCTEN, HETZIJ GEBASEERD OP NALATIGHEID, STRIKTE AANSPRAKELIJKHEID, SCHENDING VAN GARANTIE, SCHENDING VAN OVEREENKOMST OF BILLijkHEIDSPRINCIPES, IS UITDRUKKELIJK BEPERKT, NAAR KEUZE VAN ZOOZ, TOT VERVANGING VAN, OF TERUGBETALING VAN DE AANKOOPPRIJS VOOR DAT GEDEELTE VAN DE PRODUCTEN WAARVOOR SCHADE WORDT GEVORDERD. ALLE VORDERINGEN VAN WELKE AARD DAN OOK VOORTVLOEIEND UIT DEZE OVEREENKOMST OF DE VERKOOP OF HET GEBRUIK VAN PRODUCTEN WORDEN GEACHT TE ZIJN AFGEZIEN TENZIJ SCHRIFTELIJK INGEDIEND BINNEN DERTIG (30) DAGEN NA LEVERING DOOR ZOOZ, OF DE DATUM VASTGESTELD VOOR LEVERING IN GEVAL VAN NIET-LEVERING.

FCC-OPMERKING

FCC-OPMERKING DE FABRIKANT IS NIET VERANTWOORDELIJK VOOR ENIGE RADIO- OF TV-INTERFERENTIE VEROORZAAKT DOOR ONGEAUTORISEERDE WIJZIGINGEN AAN DEZE APPARATUUR. DERGELIJKE WIJZIGINGEN KUNNEN DE BEVOEGDHEID VAN DE GEBRUIKER OM DE APPARATUUR TE BEDIENEN ONGELDIG MAKEN. BINNENSHUIS OPSLAAN WANNEER NIET IN GEBRUIK. ALLEEN GESCHIKT VOOR DROGE LOCATIES. NIET ONDERDOMPELEN IN WATER. NIET GEBRUIKEN WAAR DIRECT BLOOTGESTELD AAN WATER.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is onderworpen aan de volgende voorwaarden:

Dit apparaat mag geen schadelijke interferentie veroorzaken
Dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Deze apparatuur is getest en voldoet aan de limieten voor een Klasse B digitaal apparaat, overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt volgens de instructies, schadelijke interferentie veroorzaken aan radiocommunicatie. Er is echter geen garantie dat interferentie niet zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, kan de gebruiker proberen de interferentie te corrigeren door een of meer van de volgende maatregelen te nemen:

Heroriënteer of verplaats de ontvangstantenne
Vergroot de afstand tussen apparatuur en ontvanger
Sluit de apparatuur aan op een ander stopcontact of circuit dan dat van de ontvanger
Raadpleeg de dealer of een ervaren radio-/tv-technicus voor aanvullende hulp

Alle weergegeven merknamen zijn handelsmerken van hun respectieve houders.
