Manuel d'utilisation du relais ZEN57 XS

Enregistrez votre produit pour bénéficier de la garantie prolongée et d’autres avantages :

Cliquez ici pour enregistrer votre appareil.

CARACTÉRISTIQUES

Commande marche/arrêt manuelle ou Z-Wave™ avec mises à jour instantanées de l’état
Idéal pour automatiser des éclairages et charges jusqu’à 5 A
S’installe derrière votre interrupteur mural existant (va-et-vient ou simple allumage)
Z-Wave™ Long Range pour un réseau sans fil de niveau supérieur
Mémorise et restaure l’état marche/arrêt après une coupure de courant
Compatible avec ampoules LED et à incandescence
Z-Wave série 800 et sécurité S2 SmartStart

SPÉCIFICATIONS

Numéro de modèle : ZEN57 800LR
Alimentation : 100-240 V~, 50/60 Hz
Charge maximale : 5 A résistif (120 V : 500 W incandescence, 150 W ampoules LED / 240 V : 1000 W incandescence, 300 W ampoules LED)
Portée : Jusqu’à 300 pieds en ligne de mire (jusqu’à 1300 pieds avec ZWLR)
Température de fonctionnement : 32-104 °F (0-40 °C)
Installation et utilisation : Intérieur uniquement
Dimensions : 1,2” x 1” x 0,6”

ATTENTION

Ceci est un appareil électrique, veuillez faire preuve de prudence lors de l’installation et de l’utilisation du relais. Le contrôle à distance d’appareils peut entraîner une activation involontaire ou automatisée de l’alimentation. N’utilisez pas cet appareil Z-Wave pour contrôler des radiateurs électriques ou d’autres appareils présentant un risque d’incendie, de brûlure ou de choc électrique lorsqu’ils sont laissés sans surveillance. Pour réduire le risque de surchauffe et d’éventuels dommages à d’autres équipements, n’installez pas cette unité pour contrôler une prise ; un appareil à moteur ; un luminaire fluorescent ; ou un luminaire alimenté par transformateur.

Avant l’installation : Ce relais est destiné à être installé conformément au Code national de l’électricité et aux réglementations locales. Il est recommandé qu’un électricien agréé effectue cette installation.

CÂBLAGE : LISEZ CECI !

VÉRIFIEZ LA CHARGE : ne dépassez pas 150 W pour les LED, 500 W pour l’incandescence, ou 5 A pour les charges résistives. NE CONNECTEZ PAS CE RELAIS À DES PRISES COMMANDÉES PAR INTERRUPTEUR.
COUPEZ L’ALIMENTATION : coupez l’alimentation du circuit au panneau de disjoncteurs avant de commencer. En cas d’installation dans un boîtier multi-interrupteurs avec plusieurs circuits, coupez l’alimentation de tous les circuits.
VÉRIFIEZ LES FILS : marquez la charge (généralement noir), la ligne (généralement noir), le neutre (généralement blanc) et la terre (généralement nu). Fils 14 AWG uniquement ! Ne vous fiez pas exclusivement à votre multimètre pour identifier les fils !
DÉCONNECTEZ L’ANCIEN INTERRUPTEUR : retirez les fils et étiquetez-les en conséquence.
CONNECTEZ LE RELAIS Z-WAVE : suivez attentivement toutes les étapes d’installation. Câblez le relais EXACTEMENT comme indiqué sur le schéma.

Vous n’êtes pas sûr de ce que vous voyez ? Envoyez-nous des images détaillées de l’installation actuelle, AVANT de déconnecter les fils. Ce sont les types d’images dont nous avons besoin pour vous assister.

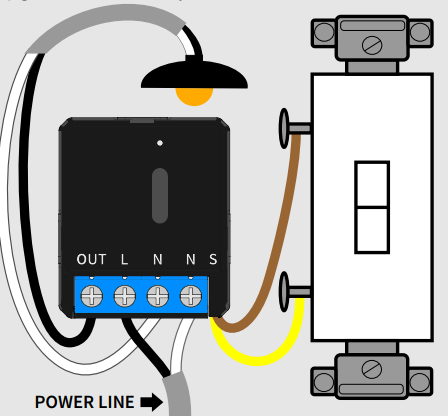

SCHÉMA DE CÂBLAGE ZEN57 POUR INSTALLATION SIMPLE ALLUMAGE

Conservez votre interrupteur mural existant connecté à la terre.
Connectez la source d’alimentation à la borne L du ZEN57 et le fil de charge à la borne OUT. La charge et la ligne NE PEUVENT PAS être interverties, assurez-vous de les avoir correctement identifiées !
Connectez les fils neutres aux bornes N (ou installez un cavalier).
Connectez les bornes de l’interrupteur mural aux fils jaunes et marron S du relais ZEN57.

REMARQUE : Connectez uniquement à des interrupteurs marche/arrêt. Ne connectez pas le relais à un variateur mural, à un interrupteur lumineux, ou à un interrupteur électronique auxiliaire. Le relais ZEN57 ne peut être câblé qu’avec des interrupteurs mécaniques marche/arrêt ou momentanés en configuration simple allumage, va-et-vient, ou 4-voies !

Besoin de schémas pour va-et-vient, 4-voies, ou installation au niveau du luminaire ? Consultez le lien ci-dessous :

Schémas de câblage supplémentaires du ZEN57

INSTALLATION TERMINÉE

Fixez votre relais Z-Wave et l’interrupteur mural dans le boîtier avec des vis de montage, en manipulant les fils avec précaution. Installez la plaque murale et rétablissez l’alimentation du circuit.

TESTEZ LE RELAIS

Le voyant LED doit commencer à clignoter en vert lorsque vous rétablissez l’alimentation. Actionnez l’interrupteur connecté au relais pour vérifier si la charge change d’état. Si le test échoue, veuillez vérifier que :

l’alimentation est entièrement rétablie sur le circuit
le câblage correspond exactement aux instructions
la charge n’est pas trop élevée et ne provoque pas une surchauffe du relais entraînant son arrêt

AVERTISSEMENT

Ce produit doit être installé à l’intérieur après l’achèvement de tous travaux de rénovation du bâtiment.
Avant l’installation, l’appareil doit être stocké dans un endroit sec, à l’abri de la poussière et des moisissures.
N’installez pas le relais dans un endroit exposé directement au soleil, à une température élevée ou à l’humidité. Maintenez-le à l’écart des produits chimiques, de l’eau et de la poussière.
Assurez-vous que l’appareil ne soit jamais proche d’une source de chaleur ou d’une flamme nue afin de prévenir tout incendie.
Assurez-vous que l’appareil soit connecté à une source d’alimentation électrique ne dépassant pas la puissance maximale de charge.
Aucune partie de l’appareil ne peut être remplacée ou réparée par l’utilisateur.

COMMANDE Z-WAVE

Il existe 2 méthodes pour AJOUTER LE RELAIS À VOTRE CONTRÔLEUR :

SmartStart : NE METTEZ PAS L’APPAREIL SOUS TENSION AVANT D’INITIER SMARTSTART DANS L’INTERFACE DU CONTRÔLEUR. Utilisez l’interface ou l’application du contrôleur pour scanner le code SmartStart sur l’appareil. Le code QR SmartStart / code PIN de sécurité se trouve à l’arrière du relais. Mettez simplement l’appareil sous tension pour l’inclusion SmartStart après avoir initié le processus dans l’interface du contrôleur, il sera ajouté automatiquement. N’appuyez PAS sur le bouton Z-Wave. Pour SmartThings, vous devrez peut-être appuyer 3 fois sur le bouton Z-Wave. Voir ci-dessous pour les instructions spécifiques au contrôleur.

Inclusion manuelle : initiez l’inclusion (appairage) dans l’application ou l’interface du contrôleur. Assurez-vous que l’appareil est alimenté et finalisez l’inclusion au niveau du relais : appuyez rapidement 3 fois sur le bouton Z-Wave du relais. Le voyant LED clignotera en vert pour signaler la communication et deviendra vert pendant 2 secondes si l’inclusion est réussie ou rouge pendant 2 secondes si la tentative d’appairage échoue.

Étapes d’inclusion spécifiques au contrôleur

Comment ajouter le relais XS ZEN57 à Home Assistant

Comment ajouter le relais XS ZEN57 à HomeSeer

Comment ajouter le relais XS ZEN57 à Hubitat

Comment ajouter le relais XS ZEN57 à SmartThings

Comment ajouter le relais XS ZEN57 à Z-Box

DÉPANNAGE

Le relais ne s’ajoute pas à votre système ? Essayez ceci :

Initiez l’EXCLUSION et appuyez 3 fois rapidement sur le bouton Z-Wave.
Appuyez 3 fois aussi rapidement que possible sur le bouton Z-Wave pour l’ajouter.
RÉINITIALISEZ L’APPAREIL AUX PARAMÈTRES D’USINE.
Rapprochez le contrôleur du relais, il peut être hors de portée.

Le relais ne contrôle plus la charge manuellement ? Essayez ceci :

Coupez l’alimentation au disjoncteur et vérifiez si un fil ne s’est pas desserré.
Excluez le relais du contrôleur ou réinitialisez-le.
La charge peut être incompatible, essayez une seule ampoule à incandescence.

EXCLUSION (SUPPRESSION / DÉSAPPAIRAGE DE L’APPAREIL)

Rapprochez votre passerelle Z-Wave (contrôleur) du relais si possible
Mettez le contrôleur Z-Wave en mode exclusion
Appuyez rapidement 3 fois sur le bouton Z-Wave du relais (le voyant LED commencera à clignoter en vert)
Votre contrôleur confirmera l’exclusion, le voyant LED du relais deviendra vert pendant 2 secondes, et l’appareil sera supprimé.

Impossible d’ajouter le relais XS ZEN57 à Home Assistant

Impossible d’ajouter le relais XS ZEN57 à HomeSeer

Impossible d’ajouter le relais XS ZEN57 à Hubitat

Impossible d’ajouter le relais XS ZEN57 à SmartThings

Impossible d’ajouter le relais XS ZEN57 à Z-Box

RÉINITIALISATION AUX PARAMÈTRES D’USINE

Si votre contrôleur principal est manquant ou inopérant, vous devrez peut-être réinitialiser l’appareil aux paramètres d’usine. Pour réinitialiser le relais, appuyez une fois sur le bouton Z-Wave et immédiatement après, maintenez le bouton enfoncé pendant 15 secondes. Le voyant LED clignotera pendant le processus et deviendra rouge pendant 3 secondes pour confirmer la réinitialisation réussie. REMARQUE : Toutes les activités précédemment enregistrées et les paramètres personnalisés seront effacés de la mémoire de l’appareil.

PARAMÈTRES AVANCÉS

Paramètres avancés du relais XS ZEN57

Comment accéder aux paramètres avancés du relais XS ZEN57 sur Home Assistant

Comment accéder aux paramètres avancés du relais XS ZEN57 sur HomeSeer

Comment accéder aux paramètres avancés du relais XS ZEN57 sur Hubitat

Comment accéder aux paramètres avancés du relais XS ZEN57 sur SmartThings

Comment accéder aux paramètres avancés du relais XS ZEN57 sur Z-Box

ASSOCIATION

Ce relais prend en charge le Groupe 1 avec jusqu’à 5 appareils pour la communication du groupe Lifeline, le Groupe 2 avec jusqu’à 5 appareils, et le Groupe 3 pour jusqu’à 5 appareils. Cet appareil enverra un BASIC REPORT et un SWITCH BINARY REPORT au Groupe 1 et une commande BASIC SET au Groupe 2 et au Groupe 3 (pour EP2) lorsque l’état change. Vous pouvez configurer une association directe afin que le relais contrôle un autre appareil Z-Wave indépendamment du contrôleur en utilisant le Groupe 2 ou le Groupe 3 (pour EP2 si le paramètre 5 est défini sur la valeur 10). Tous les contrôleurs n’exposent pas les paramètres d’association directe dans l’interface, veuillez vérifier auprès du fournisseur de votre système pour plus de détails ou contacter notre assistance pour obtenir de l’aide.

S2

Ce produit peut être inclus et utilisé dans tout réseau Z-Wave avec d’autres appareils certifiés Z-Wave d’autres fabricants et/ou d’autres applications. Tous les nœuds non alimentés par batterie dans le réseau agiront comme répéteurs, quel que soit le fabricant, afin d’augmenter la fiabilité du réseau. Ce produit intègre le dernier cadre Security 2 (S2) afin d’éliminer les risques de piratage du réseau domotique. Cet appareil est équipé d’un code d’authentification unique pour une communication sans fil fiable.

GARANTIE

Ce produit est couvert par une garantie limitée de 12 mois et une garantie prolongée de 5 ans après enregistrement. Pour lire la politique de garantie complète ou déposer une réclamation, veuillez consulter www.getzooz.com/warranty.

EN AUCUN CAS ZOOZ OU SES FILIALES ET SOCIÉTÉS AFFILIÉES NE POURRONT ÊTRE TENUES RESPONSABLES DE DOMMAGES INDIRECTS, ACCESSOIRES, PUNITIFS, SPÉCIAUX OU CONSÉCUTIFS, NI DE DOMMAGES POUR PERTE DE PROFITS, DE REVENUS OU D’UTILISATION SUBIS PAR LE CLIENT OU TOUT TIERS, QUE CE SOIT DANS LE CADRE D’UNE ACTION CONTRACTUELLE OU AUTRE, MÊME S’ILS ONT ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. LA RESPONSABILITÉ DE ZOOZ ET LE RECOURS EXCLUSIF DU CLIENT POUR TOUTE CAUSE D’ACTION DÉCOULANT DU PRÉSENT ACCORD OU DE LA VENTE OU DE L’UTILISATION DES PRODUITS, QU’ELLE SOIT FONDÉE SUR LA NÉGLIGENCE, LA RESPONSABILITÉ STRICTE, LA VIOLATION DE GARANTIE, LA VIOLATION D’ACCORD OU DES PRINCIPES D’ÉQUITÉ, EST EXPRESSÉMENT LIMITÉE, AU CHOIX DE ZOOZ, AU REMPLACEMENT OU AU REMBOURSEMENT DU PRIX D’ACHAT POUR LA PARTIE DES PRODUITS POUR LAQUELLE DES DOMMAGES SONT RÉCLAMÉS. TOUTES LES RÉCLAMATIONS DE QUELQUE NATURE QUE CE SOIT DÉCOULANT DU PRÉSENT ACCORD OU DE LA VENTE OU DE L’UTILISATION DES PRODUITS SERONT RÉPUTÉES RENONCÉES SI ELLES NE SONT PAS FORMULÉES PAR ÉCRIT DANS LES TRENTE (30) JOURS SUIVANT LA LIVRAISON PAR ZOOZ, OU À LA DATE FIXÉE POUR LA LIVRAISON EN CAS DE NON-LIVRAISON.

NOTE FCC

NOTE FCC LE FABRICANT N’EST PAS RESPONSABLE DE TOUTE INTERFÉRENCE RADIO OU TÉLÉVISION CAUSÉE PAR DES MODIFICATIONS NON AUTORISÉES DE CET ÉQUIPEMENT. DE TELLES MODIFICATIONS POURRAIENT ANNULER L’AUTORISATION DE L’UTILISATEUR À UTILISER L’ÉQUIPEMENT. STOCKER À L’INTÉRIEUR LORSQU’IL N’EST PAS UTILISÉ. ADAPTÉ UNIQUEMENT AUX ENDROITS SECS. NE PAS IMMERGER DANS L’EAU. NE PAS UTILISER DANS UN ENDROIT DIRECTEMENT EXPOSÉ À L’EAU.

Cet appareil est conforme à la Partie 15 des règles de la FCC. Son fonctionnement est soumis aux conditions suivantes :

Cet appareil ne doit pas provoquer d’interférences nuisibles
Cet appareil doit accepter toute interférence reçue, y compris celles pouvant provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d’un appareil numérique de Classe B, conformément à la Partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, l’utilisateur peut tenter de corriger l’interférence en prenant une ou plusieurs des mesures suivantes :

Réorienter ou déplacer l’antenne de réception
Augmenter la distance entre l’équipement et le récepteur
Brancher l’équipement sur une prise ou un circuit différent de celui du récepteur
Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir une assistance supplémentaire

Toutes les marques affichées sont des marques déposées de leurs détenteurs respectifs.
