Manuale del Prodotto ZEN57 XS Relay

Non dimenticare di registrare il tuo prodotto per ottenere la garanzia estesa e altri vantaggi:

Clicca qui per registrare il tuo dispositivo.

CARATTERISTICHE

Controllo manuale o tramite Z-Wave™ on/off con aggiornamenti istantanei dello stato
Ideale per automatizzare luci e carichi fino a 5A
Si installa dietro l’interruttore a parete esistente, unipolare o a 3 vie
Z-Wave™ Long Range per una rete wireless di livello superiore
Memorizza e ripristina lo stato on/off dopo un’interruzione di corrente
Compatibile con lampadine LED e a incandescenza
Z-Wave serie 800 e Sicurezza S2 SmartStart

SPECIFICHE

Numero di modello: ZEN57 800LR
Alimentazione: 100-240V~, 50/60Hz
Carico massimo: 5A resistivo, 120V: 500W incandescenza, 150W LED / 240V: 1000W incandescenza, 300W LED
Portata: Fino a 300 piedi in linea di vista, fino a 1300 piedi con ZWLR
Temperatura di esercizio: 32-104° F, 0-40° C
Installazione e utilizzo: Solo per interni
Dimensioni: 1.2” x 1” x 0.6”

ATTENZIONE

Questo è un dispositivo elettrico, prestare attenzione durante l’installazione e l’utilizzo del relè. Il controllo remoto degli apparecchi può comportare l’attivazione involontaria o automatica dell’alimentazione. Non utilizzare questo dispositivo Z-Wave per controllare riscaldatori elettrici o altri apparecchi che possano comportare rischio di incendio, ustioni o scosse elettriche se lasciati incustoditi. Per ridurre il rischio di surriscaldamento e possibili danni ad altre apparecchiature, non installare questa unità per controllare una presa, un apparecchio con motore, un apparecchio di illuminazione fluorescente o un apparecchio alimentato da trasformatore.

Prima dell’installazione: Questo relè è destinato all’installazione in conformità con il Codice Elettrico Nazionale e le normative locali. Si raccomanda che l’installazione venga eseguita da un elettricista qualificato.

CABLAGGIO: LEGGERE ATTENTAMENTE

VERIFICARE IL CARICO: non superare 150W per LED, 500W per incandescenza o 5A per carichi resistivi. NON COLLEGARE QUESTO RELÈ A PRESE COMMUTATE.
SPEGNERE L’ALIMENTAZIONE: disattivare l’alimentazione dal quadro elettrico prima di iniziare. Se si installa in una scatola con più interruttori e più circuiti, disattivare l’alimentazione su tutti i circuiti.
CONTROLLARE I CAVI: identificare e contrassegnare carico, di solito nero, linea, di solito nero, neutro, di solito bianco, e terra, di solito rame nudo. Solo cavi 14 AWG. Non fare affidamento esclusivamente sul multimetro per identificare i cavi.
SCOLLEGARE IL VECCHIO INTERRUTTORE: rimuovere i cavi ed etichettarli correttamente.
COLLEGARE IL RELÈ Z-WAVE: seguire attentamente tutti i passaggi di installazione. Collegare il relè ESATTAMENTE come nel diagramma.

Non sei sicuro di quello che stai vedendo? Inviaci immagini dettagliate dell’installazione attuale PRIMA di scollegare i cavi. Sono le immagini di cui abbiamo bisogno per poterti assistere.

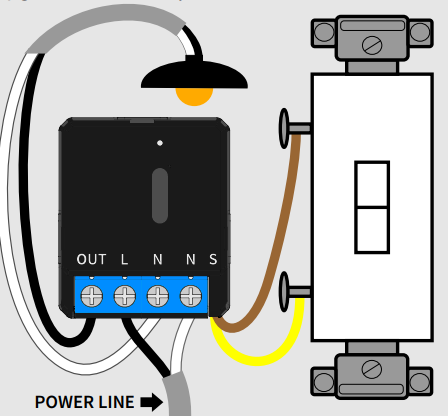

SCHEMA DI CABLAGGIO ZEN57 PER INSTALLAZIONE UNIPOLARE

Mantenere l’interruttore a parete esistente collegato alla terra.
Collegare la linea di alimentazione al terminale L del ZEN57 e il filo del carico al terminale OUT. Linea e carico NON possono essere scambiati, assicurarsi di averli identificati correttamente.
Collegare i fili neutri ai terminali N o utilizzare un ponticello.
Collegare i terminali dell’interruttore a parete ai cavetti giallo e marrone S del relè ZEN57.

NOTA: Collegare solo a interruttori on/off. Non collegare il relè a un dimmer da parete, a un interruttore illuminato o a un interruttore elettronico ausiliario. Il relè ZEN57 può essere cablato solo con interruttori meccanici on/off o momentanei in configurazioni unipolari, a 3 vie o a 4 vie.

Hai bisogno di schemi per 3 vie, 4 vie o installazione presso il punto luce? Consulta il link qui sotto:

Schemi di cablaggio aggiuntivi ZEN57

COMPLETARE L’INSTALLAZIONE

Fissare il relè Z-Wave e l’interruttore a parete nella scatola con le viti di montaggio, maneggiando i cavi con cura. Installare la placca a parete e ripristinare l’alimentazione al circuito.

TESTARE IL RELÈ

L’indicatore LED inizierà a lampeggiare in verde quando si ripristina l’alimentazione. Azionare l’interruttore collegato al relè per verificare se il carico cambia stato. Se il test non riesce, verificare che:

l’alimentazione sia completamente ripristinata
il cablaggio corrisponda esattamente alle istruzioni
il carico non sia troppo elevato e stia causando il surriscaldamento del relè con conseguente spegnimento

AVVERTENZA

Questo prodotto deve essere installato in ambienti interni al termine di eventuali lavori di ristrutturazione.
Prima dell’installazione, il dispositivo deve essere conservato in un luogo asciutto e protetto da polvere e muffa.
Non installare il relè in un luogo esposto direttamente al sole, ad alte temperature o umidità. Tenere lontano da sostanze chimiche, acqua e polvere.
Assicurarsi che il dispositivo non sia mai vicino a fonti di calore o fiamme libere per prevenire incendi.
Assicurarsi che il dispositivo sia collegato a una fonte di alimentazione che non superi la potenza massima consentita.
Nessuna parte del dispositivo può essere sostituita o riparata dall’utente.

CONTROLLO Z-WAVE

Esistono 2 metodi per AGGIUNGERE IL RELÈ AL TUO CONTROLLER:

SmartStart: NON ALIMENTARE L’UNITÀ PRIMA DI AVVIARE SMARTSTART NELL’INTERFACCIA DEL CONTROLLER. Utilizzare l’interfaccia o l’app del controller per scansionare il codice SmartStart sul dispositivo. Il codice QR SmartStart e il PIN di sicurezza si trovano sul retro del relè. Alimentare il dispositivo per l’inclusione SmartStart dopo aver avviato il processo nell’interfaccia del controller e verrà aggiunto automaticamente. Non premere il pulsante Z-Wave. Con SmartThings potrebbe essere necessario premere il pulsante Z-Wave 3 volte. Vedere sotto per le istruzioni specifiche per controller.

Inclusione manuale: avviare l’inclusione o l’abbinamento nell’app o nell’interfaccia del controller. Assicurarsi che il dispositivo sia alimentato e completare l’inclusione sul relè premendo il pulsante Z-Wave 3 volte rapidamente. L’indicatore LED lampeggerà in verde per segnalare la comunicazione e rimarrà verde per 2 secondi se l’inclusione ha successo o rosso per 2 secondi se il tentativo fallisce.

Passaggi di inclusione specifici per controller

Come aggiungere ZEN57 XS Relay a Home Assistant

Come aggiungere ZEN57 XS Relay a HomeSeer

Come aggiungere ZEN57 XS Relay a Hubitat

Come aggiungere ZEN57 XS Relay a SmartThings

Come aggiungere ZEN57 XS Relay a Z-Box

RISOLUZIONE DEI PROBLEMI

Il relè non si aggiunge al sistema? Prova quanto segue:

Avviare l’ESCLUSIONE e premere il pulsante Z-Wave 3 volte rapidamente.
Premere il pulsante Z-Wave 3 volte il più velocemente possibile per aggiungerlo.
Eseguire un RIPRISTINO DI FABBRICA.
Avvicinare il controller al relè, potrebbe essere fuori portata.

Il relè non controlla più il carico manualmente? Prova quanto segue:

Spegnere l’alimentazione dal quadro e verificare che nessun cavo si sia allentato.
Escludere il relè dal controller o ripristinarlo.
Il carico potrebbe essere incompatibile, provare con una singola lampadina a incandescenza.

ESCLUSIONE, RIMOZIONE O DISASSOCIAZIONE DEL DISPOSITIVO

Avvicinare il gateway o controller Z-Wave al relè se possibile.
Mettere il controller Z-Wave in modalità esclusione.
Premere il pulsante Z-Wave sul relè 3 volte rapidamente, l’indicatore LED inizierà a lampeggiare in verde.
Il controller confermerà l’esclusione, l’indicatore LED del relè diventerà verde per 2 secondi e il dispositivo verrà rimosso.

Non riesco ad aggiungere ZEN57 XS Relay a Home Assistant

Non riesco ad aggiungere ZEN57 XS Relay a HomeSeer

Non riesco ad aggiungere ZEN57 XS Relay a Hubitat

Non riesco ad aggiungere ZEN57 XS Relay a SmartThings

Non riesco ad aggiungere ZEN57 XS Relay a Z-Box

RIPRISTINO DI FABBRICA

Se il controller principale è mancante o non operativo, potrebbe essere necessario ripristinare il dispositivo alle impostazioni di fabbrica. Per ripristinare il relè, premere una volta il pulsante Z-Wave e subito dopo tenere premuto il pulsante per 15 secondi. L’indicatore LED lampeggerà durante il processo e diventerà rosso per 3 secondi per confermare il ripristino riuscito. NOTA: Tutte le attività registrate in precedenza e le impostazioni personalizzate verranno cancellate dalla memoria del dispositivo.

IMPOSTAZIONI AVANZATE

Impostazioni avanzate ZEN57 XS Relay

Come accedere alle impostazioni avanzate di ZEN57 XS Relay su Home Assistant

Come accedere alle impostazioni avanzate di ZEN57 XS Relay su HomeSeer

Come accedere alle impostazioni avanzate di ZEN57 XS Relay su Hubitat

Come accedere alle impostazioni avanzate di ZEN57 XS Relay su SmartThings

Come accedere alle impostazioni avanzate di ZEN57 XS Relay su Z-Box

ASSOCIAZIONE

Questo relè supporta il Gruppo 1 con fino a 5 dispositivi per la comunicazione Lifeline, il Gruppo 2 con fino a 5 dispositivi e il Gruppo 3 con fino a 5 dispositivi. Questo dispositivo invierà BASIC REPORT e SWITCH BINARY REPORT al Gruppo 1 e il comando BASIC SET al Gruppo 2 e al Gruppo 3, per EP2, quando lo stato cambia. È possibile impostare l’associazione diretta affinché il relè controlli un altro dispositivo Z-Wave indipendentemente dal controller utilizzando il Gruppo 2 o il Gruppo 3 per EP2 se il parametro 5 è impostato al valore 10. Non tutti i controller espongono le impostazioni di associazione diretta nell’interfaccia, verificare con il fornitore del sistema per i dettagli o contattare il nostro supporto.

S2

Questo prodotto può essere incluso e utilizzato in qualsiasi rete Z-Wave con altri dispositivi certificati Z-Wave di altri produttori o applicazioni. Tutti i nodi non alimentati a batteria nella rete fungeranno da ripetitori indipendentemente dal produttore per aumentare l’affidabilità della rete. Questo prodotto include l’ultimo framework Security 2, S2, per ridurre i rischi di violazione della rete domestica intelligente. Il dispositivo è dotato di un codice di autenticazione unico per comunicazioni wireless affidabili.

GARANZIA

Questo prodotto è coperto da una garanzia limitata di 12 mesi e da una garanzia estesa di 5 anni dopo la registrazione. Per leggere la politica completa di garanzia o presentare una richiesta, visitare www.getzooz.com/warranty

IN NESSUN CASO ZOOZ O LE SUE CONSOCIATE E AFFILIATE SARANNO RESPONSABILI PER DANNI INDIRETTI, INCIDENTALI, PUNITIVI, SPECIALI O CONSEQUENZIALI, O PER PERDITA DI PROFITTI, RICAVI O UTILIZZO SOSTENUTI DAL CLIENTE O DA TERZI, SIA IN AZIONE CONTRATTUALE O ALTRO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. LA RESPONSABILITÀ DI ZOOZ E L’UNICO RIMEDIO DEL CLIENTE PER QUALSIASI CAUSA DERIVANTE DA QUESTO ACCORDO O DALLA VENDITA O UTILIZZO DEI PRODOTTI, SIA BASATA SU NEGLIGENZA, RESPONSABILITÀ OGGETTIVA, VIOLAZIONE DI GARANZIA, VIOLAZIONE DI CONTRATTO O PRINCIPI EQUITATIVI, È ESPRESSAMENTE LIMITATA, A DISCREZIONE DI ZOOZ, ALLA SOSTITUZIONE O AL RIMBORSO DEL PREZZO DI ACQUISTO DELLA PARTE DI PRODOTTI PER CUI SONO RICHIESTI DANNI. TUTTE LE RICHIESTE DI QUALSIASI TIPO DERIVANTI DA QUESTO ACCORDO O DALLA VENDITA O UTILIZZO DEI PRODOTTI SARANNO CONSIDERATE RINUNCIATE SE NON PRESENTATE PER ISCRITTO ENTRO TRENTA 30 GIORNI DALLA CONSEGNA DA PARTE DI ZOOZ O DALLA DATA FISSATA PER LA CONSEGNA IN CASO DI MANCATA CONSEGNA.

NOTA FCC

IL PRODUTTORE NON È RESPONSABILE PER EVENTUALI INTERFERENZE RADIO O TV CAUSATE DA MODIFICHE NON AUTORIZZATE A QUESTA APPARECCHIATURA. TALI MODIFICHE POTREBBERO ANNULLARE L’AUTORIZZAZIONE DELL’UTENTE A UTILIZZARE L’APPARECCHIATURA. CONSERVARE IN AMBIENTI INTERNI QUANDO NON IN USO. ADATTO SOLO PER LUOGHI ASCIUTTI. NON IMMERGERE IN ACQUA. NON UTILIZZARE IN LUOGHI DIRETTAMENTE ESPOSTI ALL’ACQUA.

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti condizioni:

Questo dispositivo non può causare interferenze dannose
Questo dispositivo deve accettare qualsiasi interferenza ricevuta, inclusa quella che può causare funzionamento indesiderato.

Questo apparecchio è stato testato e risulta conforme ai limiti per un dispositivo digitale di Classe B, ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in installazioni residenziali. Questo apparecchio genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo apparecchio causa interferenze dannose alla ricezione radio o televisiva, l’utente può tentare di correggere l’interferenza adottando una o più delle seguenti misure:

Riorientare o riposizionare l’antenna ricevente
Aumentare la distanza tra apparecchio e ricevitore
Collegare l’apparecchio a una presa o circuito diverso da quello del ricevitore
Consultare il rivenditore o un tecnico radio TV qualificato per ulteriore assistenza

Tutti i marchi citati sono proprietà dei rispettivi titolari.
